Удлинитель FXT-460 для передачи сигналов 4K HDMI 2.0 по оптическому волокну Hall Research FXT-460
и 223-ФЗ
Модель Hall Research FXT-460 представляет собой компактный и высокопроизводительный удлинитель для увеличения расстояния передачи широкополосного аудио/видеосигнала HDMI 2.0 с HDR до 10 километров по одному оптическому волокну кабеля с концевыми разъемами LC.
Устройство поддерживает скорость передачи 18,2 Гбит/с и тактовую частоту TMDS 600 МГц, что позволяет передавать видеосигнал формата 4K и частотой 60 Гц с многоканальным звуковым сопровождением и сигналами RS232. Система предоставляет расширенные возможности, такие как внедрение и выделение аудиосигнала, передачу видеосигнала 4K UHD (4:4:4 с HDR), HDCP 2.0, а также двунаправленную передачу сигналов управления RS-232 и EDID.

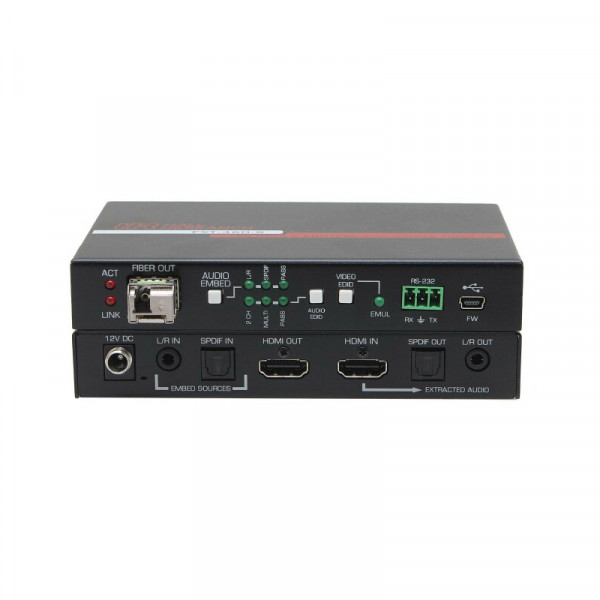

Передатчик FXT-460-S имеет вход HDMI с соответствующим проходным выходом HDMI. Он позволяет извлекать аудиосигнал из входного сигнала HDMI и выводить его на соответствующие разъемы - аналоговые (L/R) и цифровой SPDIF (TOSLINK).
Аудиосигнал, внедряемый для передачи на удаленный приемник сигнал HDMI, можно выбирать одним из следующих способов:
- Проходной сигнал от входа HDMI (тот же аудиосигнал, что во входном сигнале HDMI)
- Внешний аналоговый аудиосигнал с 3,5-миллиметрового разъема аудиовхода
- Внешний цифровой аудиосигнал SPDIF с входного оптического разъема TOSLINK
Управление EDID позволяет независимо контролировать составляющие видео и аудио EDID. Представляемая источнику, подключенному к входу HDMI, информация EDID, может передаваться со следующего устройства в цепи передачи сигнала или эмулироваться из внутренней памяти. Устройство также может «изучать» данные EDID оборудования, подключенного к его выходу HDMI. Устройство обеспечивает скорость передачи видеосигнала 18 Гбит/с и поддерживает входное разрешение до 4K при 60 Гц 4:4:4 с HDR. Поддерживается HDCP 2.2, а также HDCP 1.4. Сигналы всех разрешений включительно до 4K при 30 Гц с 4:4:4 или 4K при 60 Гц с 4:2:0 передаются без сжатия.
Даже при отсутствии входного сигнала HDMI устройство способно генерировать пустой выходной сигнал HDMI с внедренным аудиосигналом. Такая функция часто упоминается как «HDMI Audio Bridging». Это удобное средство для распространения только аудиосигналов по сети HDMI.
|
|
Комплектация |
|
FXT-460-S |
(1) Модель FXT-460-S (1) Трехпозиционная клеммная колодка для RS-232 (1) Блок питания (4) Вилки универсального адаптера питания (1) Карта веб-документации |
|
FXT-460-R |
(1) Модель FXT-460-R (1) Трехпозиционная клеммная колодка для RS-232 (1) Блок питания (4) Вилки универсального адаптера питания (1) Карта веб-документации |
Особенности
- 4K x 2K при 60 Гц 4:4:4 / 18,2 Гбит/с / HDCP 2.2
- Увеличение расстояния передачи до 10 км по одномодовому волокну или до 300 метров по многомодовому волокну
- Двунаправленное управление RS-232 и EDID
- Позволяет передавать оригинальный аудиосигнал HDMI или внедрять/извлекать аудиосигнал с внешних входов
- Функция передачи только аудиосигнала HDMI Audio Bridging
- Проходной выход HDMI на передатчике
- На обоих концах соединения (передатчик и приемник) доступен извлеченный аудиосигнал HDMI
- Эмуляция EDID с функцией изучения LEARN
Технические характеристики
|
Видеосигнал: |
Стандарты DVI (однолинейный) HDMI 1.4 и HDMI 2.0b, включая 12-битную глубину цвета, 3D-видео и HDCP 2.2
Соединители FXT-460-S (1) вход HDMI (1) выход HDMI (1) 3,5-миллиметровый выход аудиосигнала (L/R) (1) выход аудиосигнала TOSLINK (1) Оптиковолоконный симплексный LC двунаправленный SFP передатчик

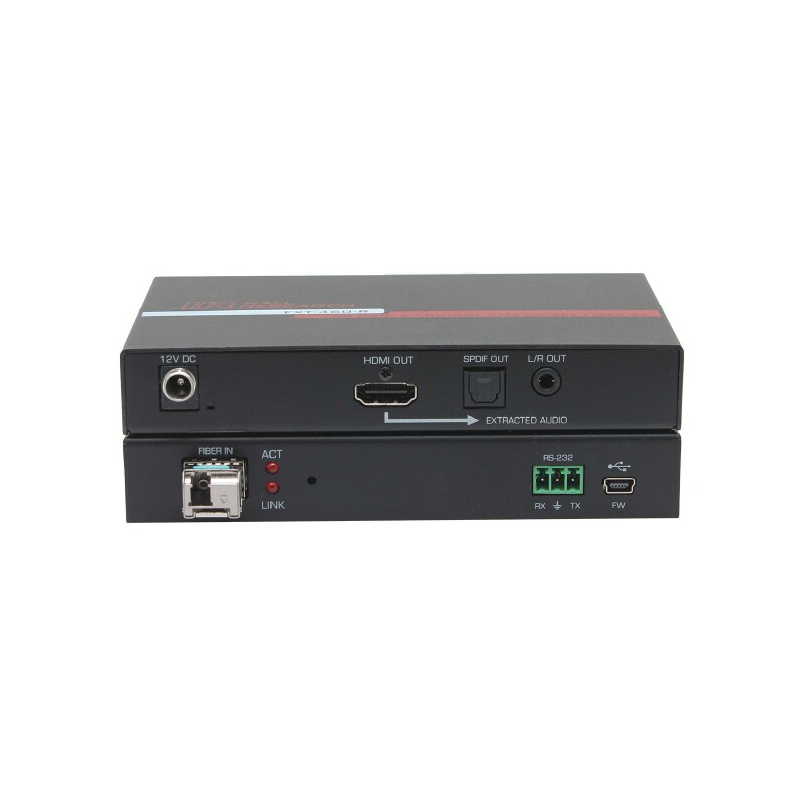

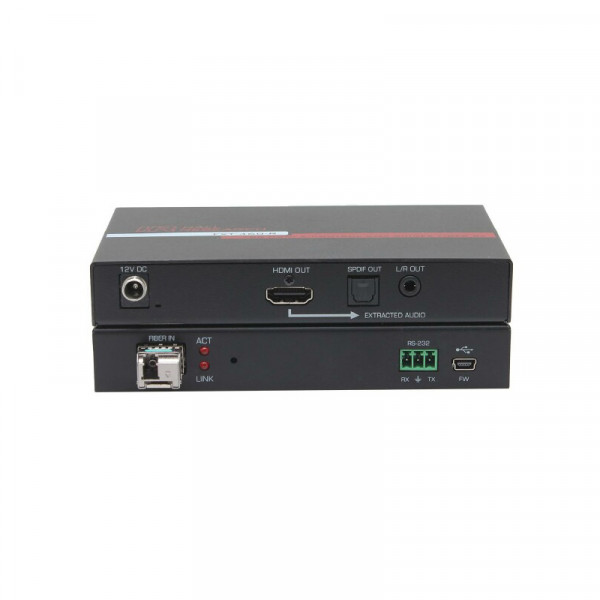

FXT-460-R (1) выход HDMI (1) 3,5-миллиметровый выход аудиосигнала (L/R) (1) выход аудиосигнала TOSLINK (1) Оптиковолоконный симплексный LC двунаправленный SFP приемник
Разрешения Сигнал DVI – от VGA (640 x 480) до WUXGA (1920 x 1200) Сигнал HDTV - от 480p до 4K 60 Гц 4:4: |
|
Аудиосигнал: |
Форматы Двухканальный аудиосигнал LPCM (частота дискретизации 32, 44,1 и 48 кГц) Цифровой 2.1, 5.1, 7.1-канальный аудиосигнал |
|
Другие сигналы: |
RS-232 (1) RX, TX и GND на клеммной колодке Скорость передачи RS-232: 115200, N, 8, 1 |
|
Источник электропитания: |
От 100 до 240 В, 47 - 63 Гц, внешний; 12 В постоянного тока 1,0 А |
|
Температура / Влажность: |
Хранение: От -40 до +70 °C / от 10% до 90%, без конденсации Эксплуатация: От 0 до +50 °C / от 10% до 90%, без конденсации |
|
Тип корпуса: |
Металлический (стальной) |
|
Габариты: |
Устройство 23 мм х 136 мм х 79 мм (В х Ш х Г) Поставка 102 мм х 305 мм х 254 мм (В х Ш х Г) |
|
Масса: |
Устройство 0,34 кг Поставка 0,95 кг |
|
Безопасность: |
CE |
|
EMC / EMI (ЭМС / ЭМП): |
CE, FCC Класс A |
|
MTBF: |
90 000 часов (оценка) |
| Коммутация | |
| Максимальное разрешение передачи видео | 4K |
| Максимальное расстояние передачи | 300 |
| Поддержка HDBaseT™ | Нет |
| Удлиняемые интерфейсы | HDMI |
