Реализованные проекты

Тип помещения:

Конференц-зал

Заказчик:

Компания “Вебер Комеханикс”

О задаче

Один из актуальных трендов в бизнесе – превращение переговорных или конференц-залов в многофункциональные пространства. В них могут проводиться различные мероприятия. Поэтому помещения должны быть оснащены соответствующим оборудованием для каждого из них. Наши специалисты умеют оснащать такие помещения-трансформеры так, чтобы при любом сценарии обеспечить отличный звук и четкое изображение. Этот проект – очередной пример.

Особенности задачи

В этом помещении будут проводиться и обучение, и локальные совещания, и ВКС. Меняется расположение столов, включается определенный комплект оборудования, и зал готов. Например, при проведении тренингов столы будут расставляться по схеме “класс”, чтобы участники могли делать записи, а спикер проводить обучение. В случае локальных совещаний столы расставляются овалом, а люди располагаются друг напротив друга и общаются. В случае ВКС столы могут стоять, как “классом”, так и “овалом”.

Не будем играть эпитетами, просто сообщим факты, а выводы, дорогие читатели, вы сделаете сами. Вытянутое помещение 17,5 м на 7,5 м. Высокий потолок. Две стены – стекло. Две другие – бетон. Даже просто читая эти слова можно представить, какое там гуляет эхо.

Фотографии проекта

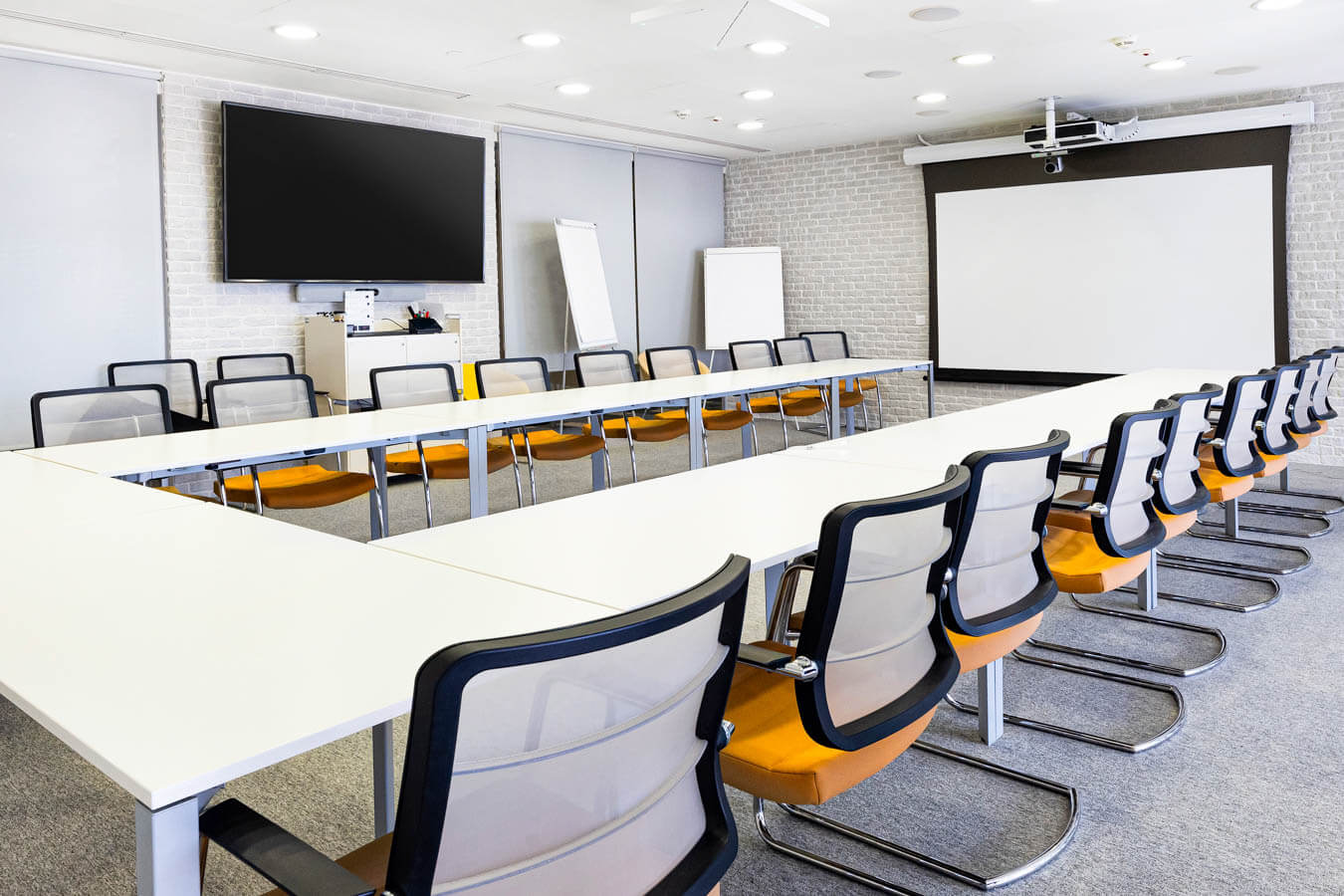

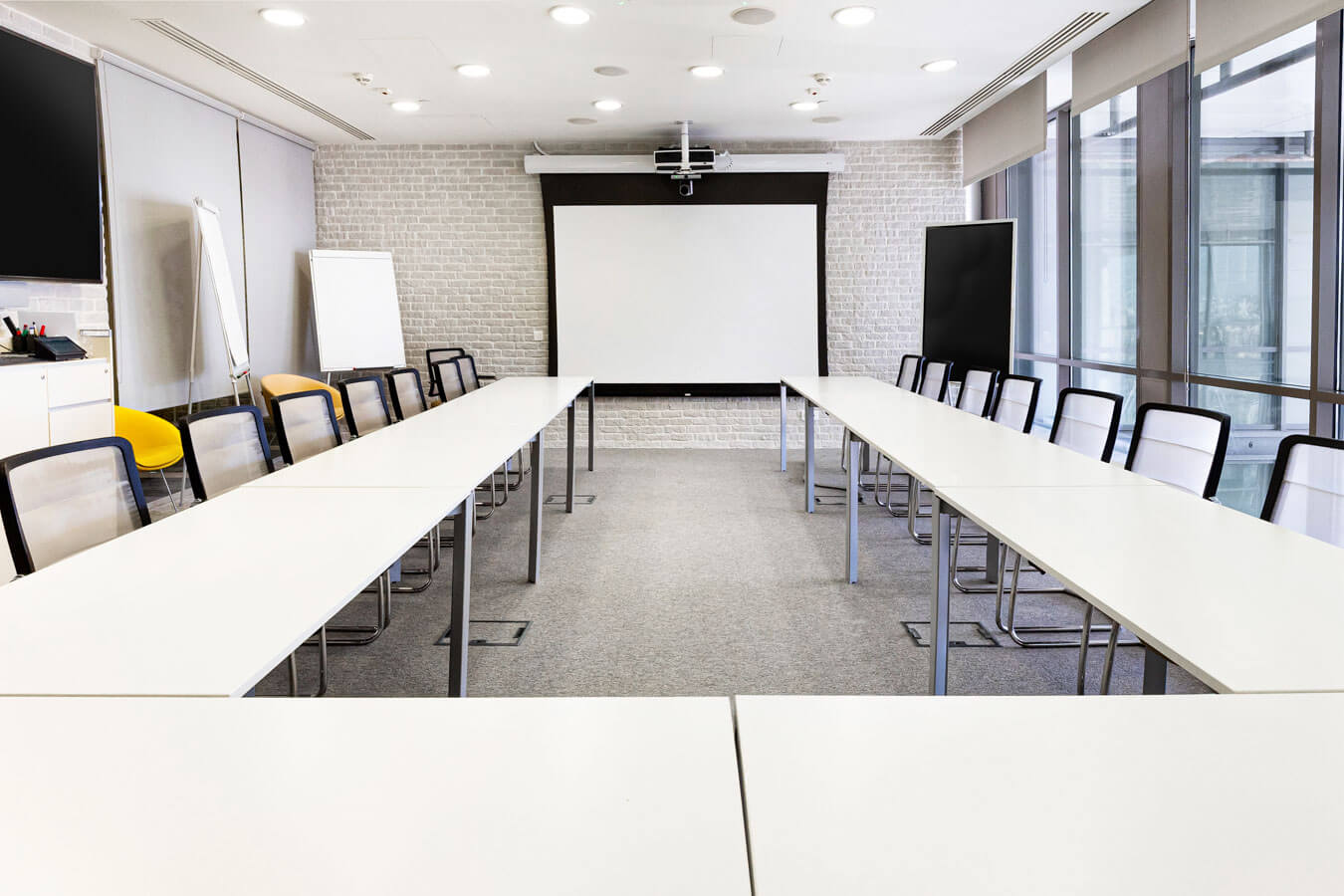

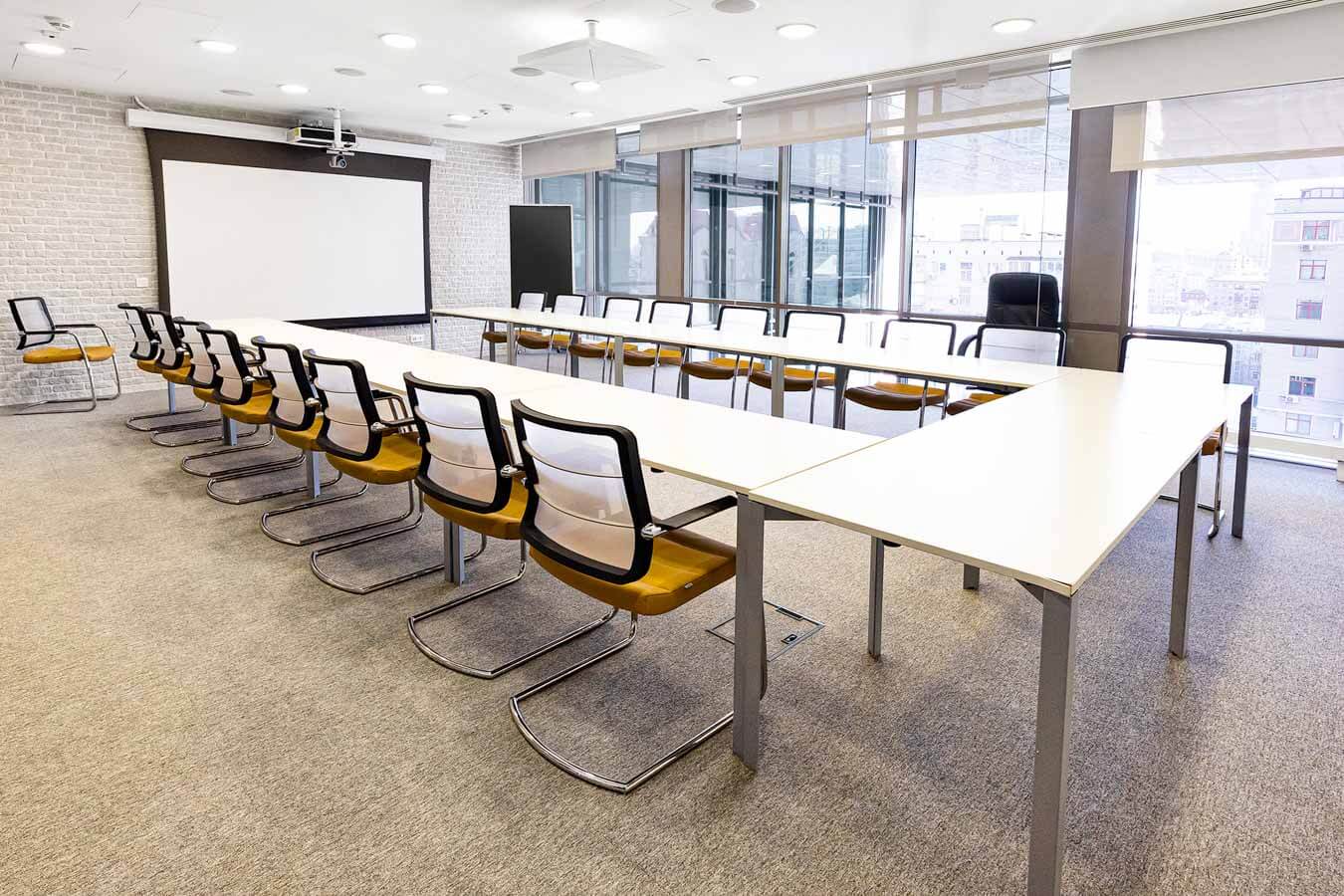

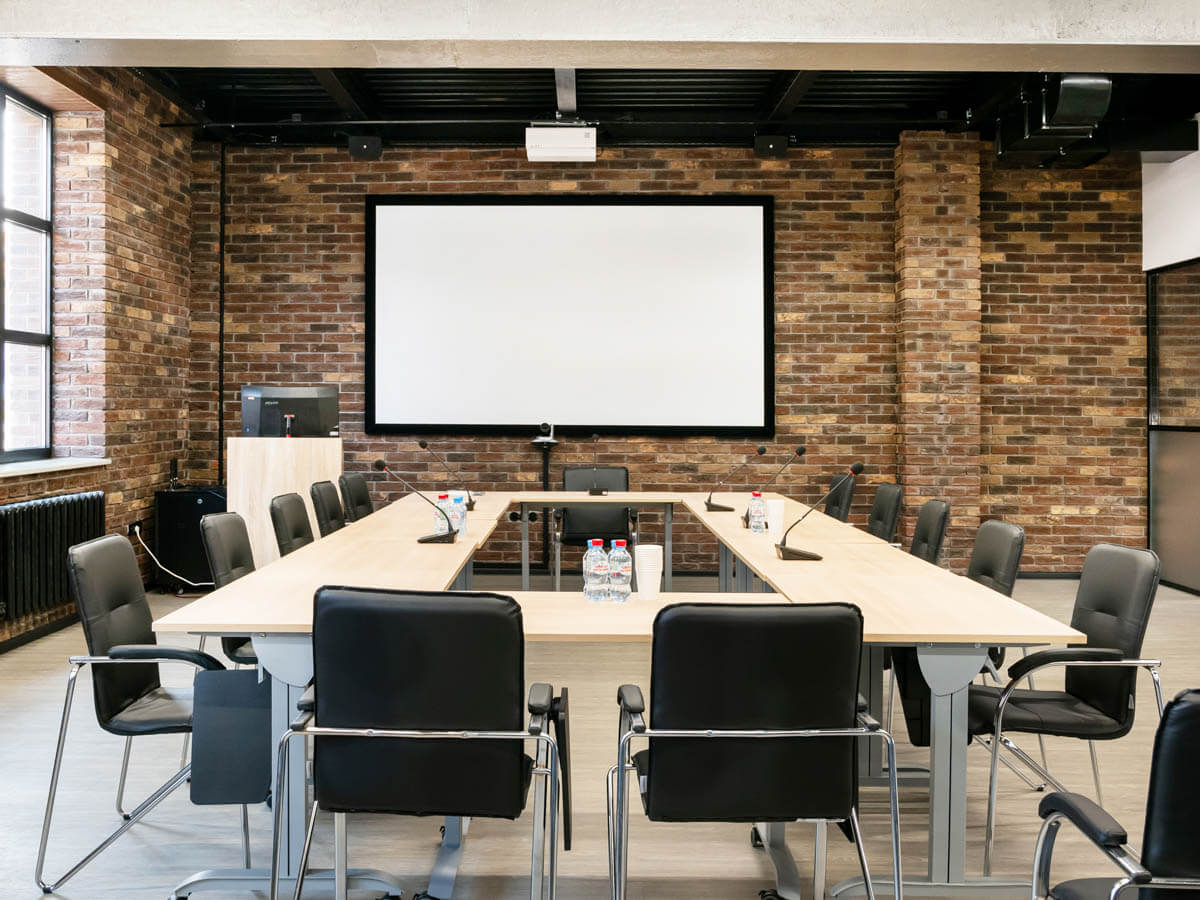

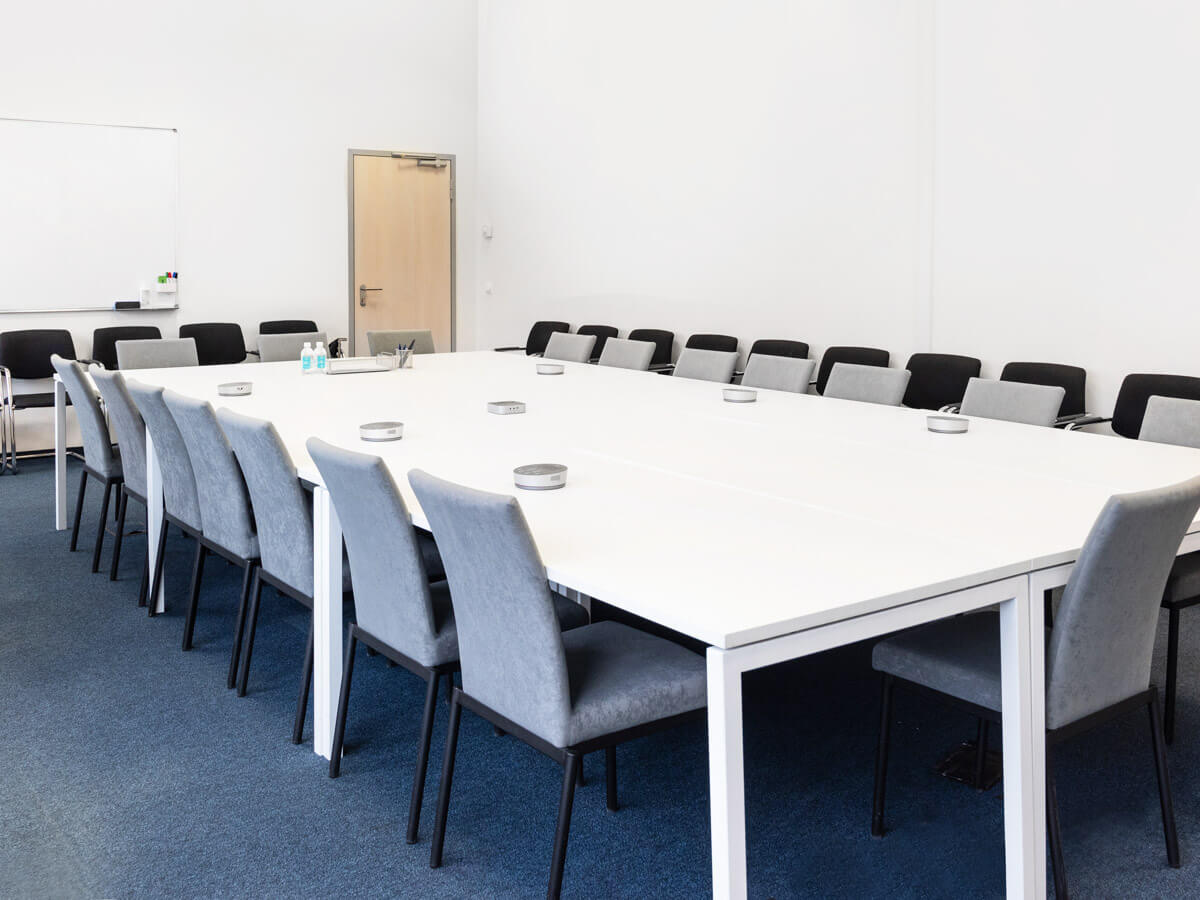

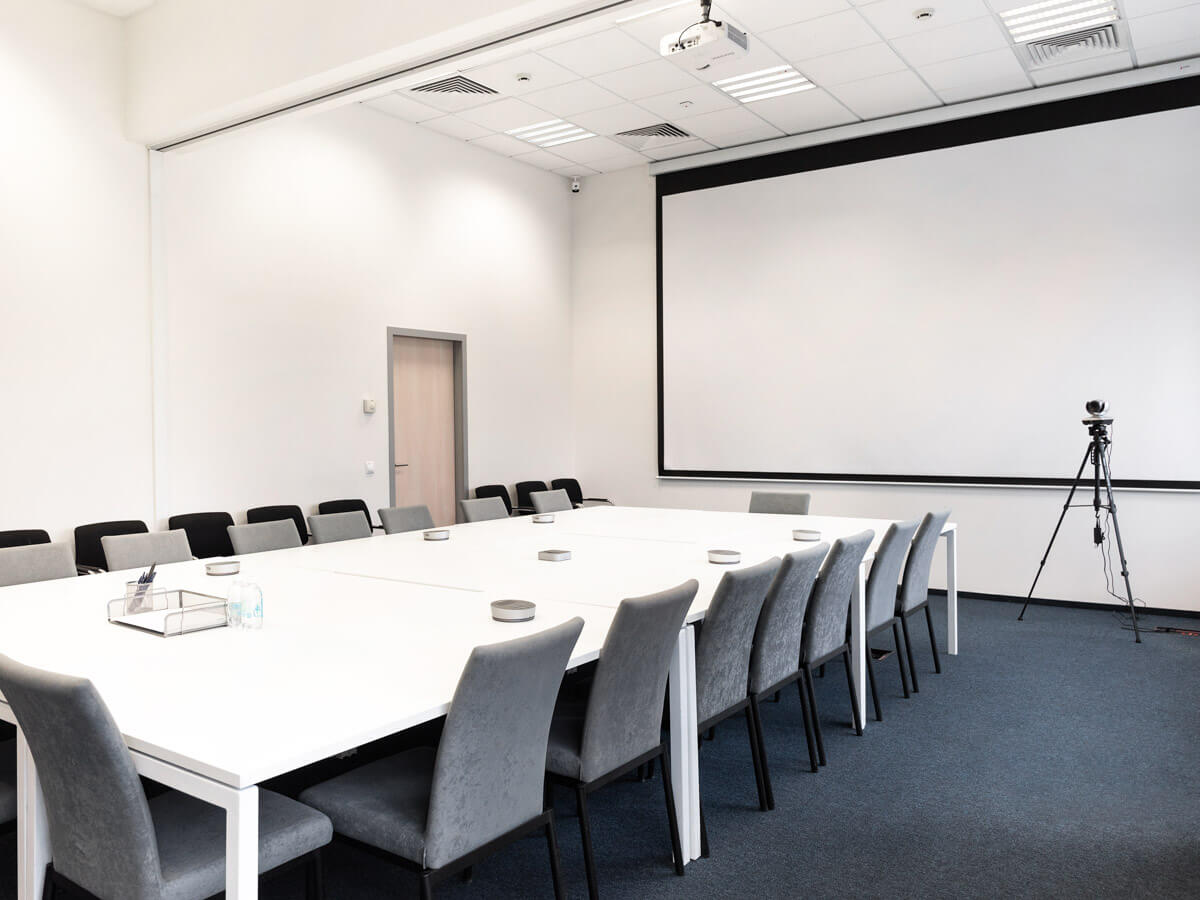

Решение: зал-трансформер, оснащенный для любых мероприятий

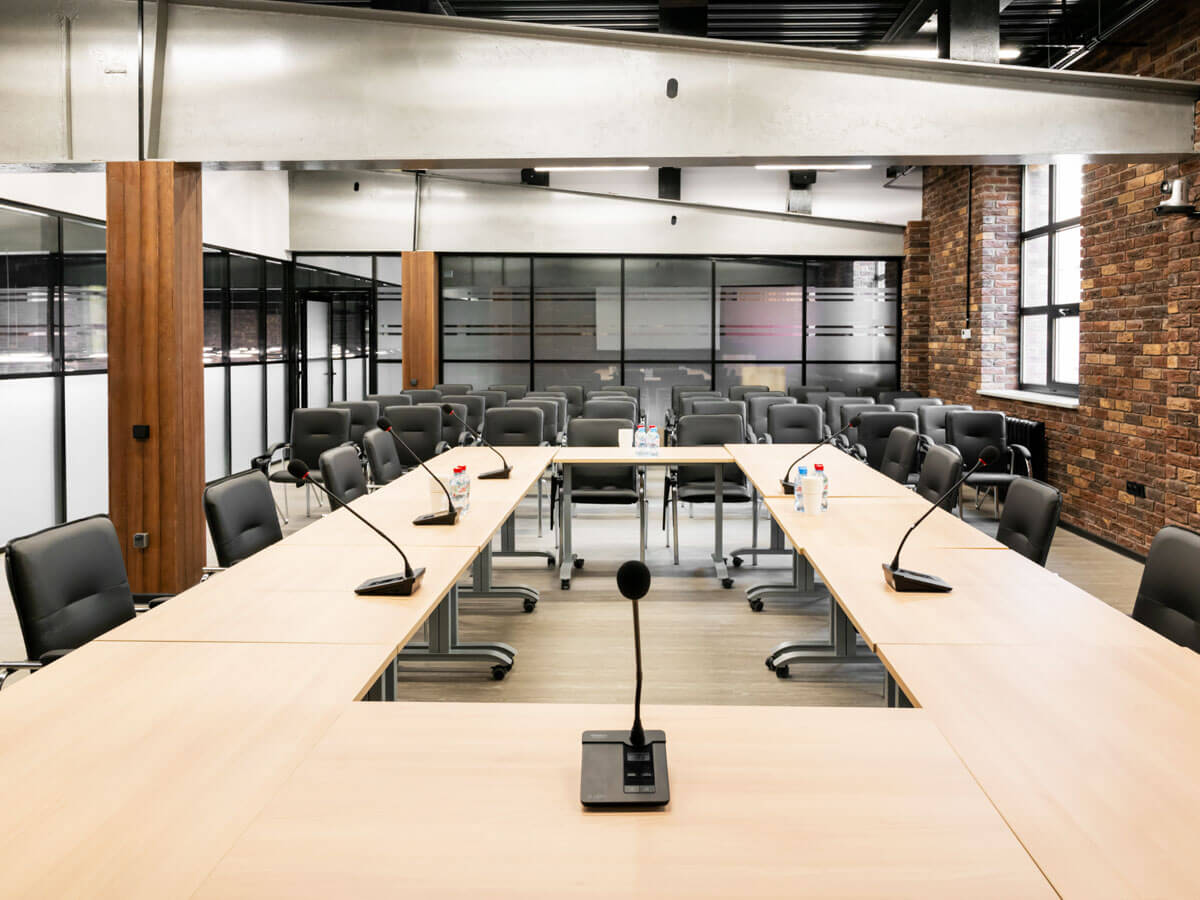

Учитывая, что в зале проводятся разнообразные мероприятия, мы заложили несколько видов микрофонов:

• “Петличка” для спикера, который проводит обучение

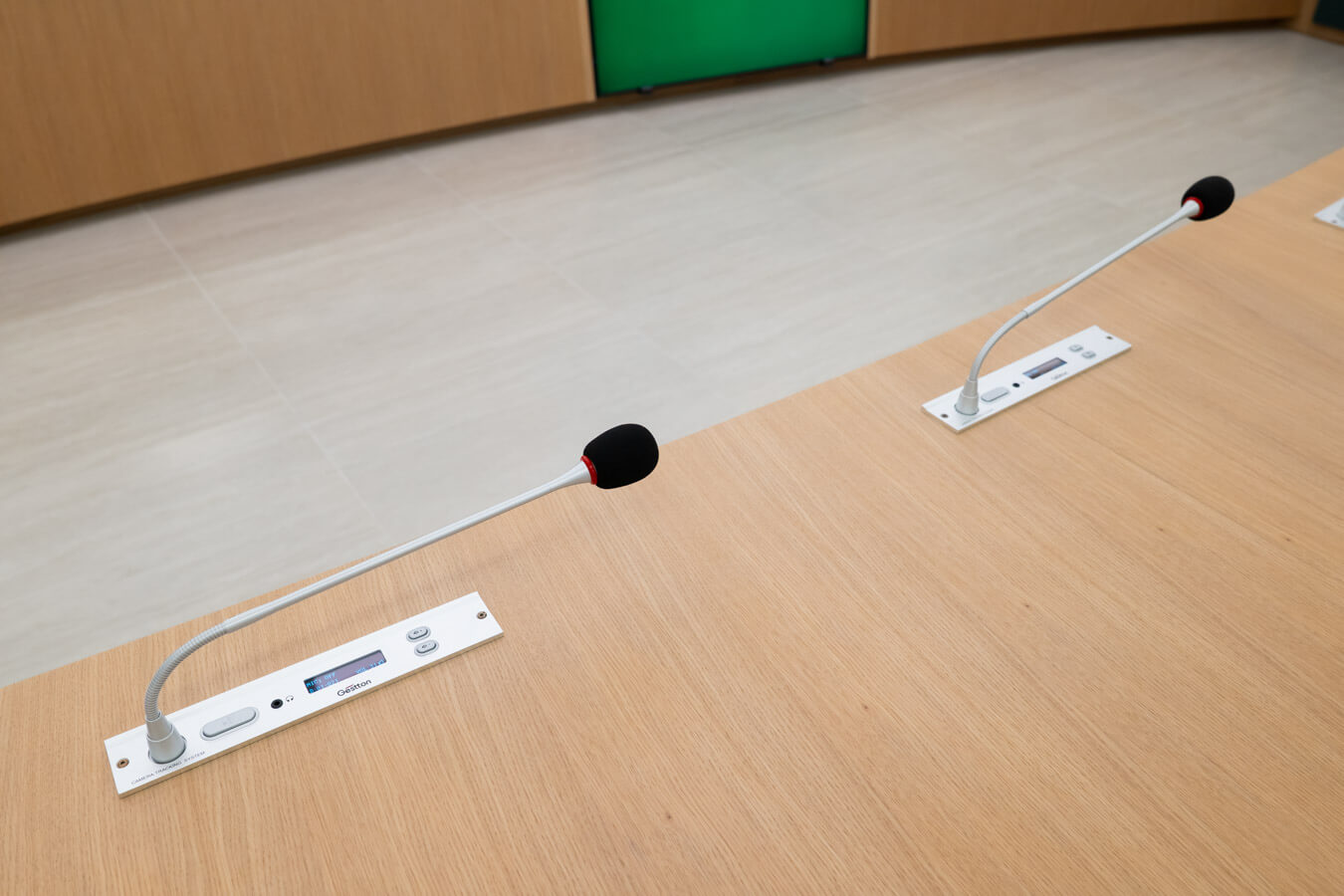

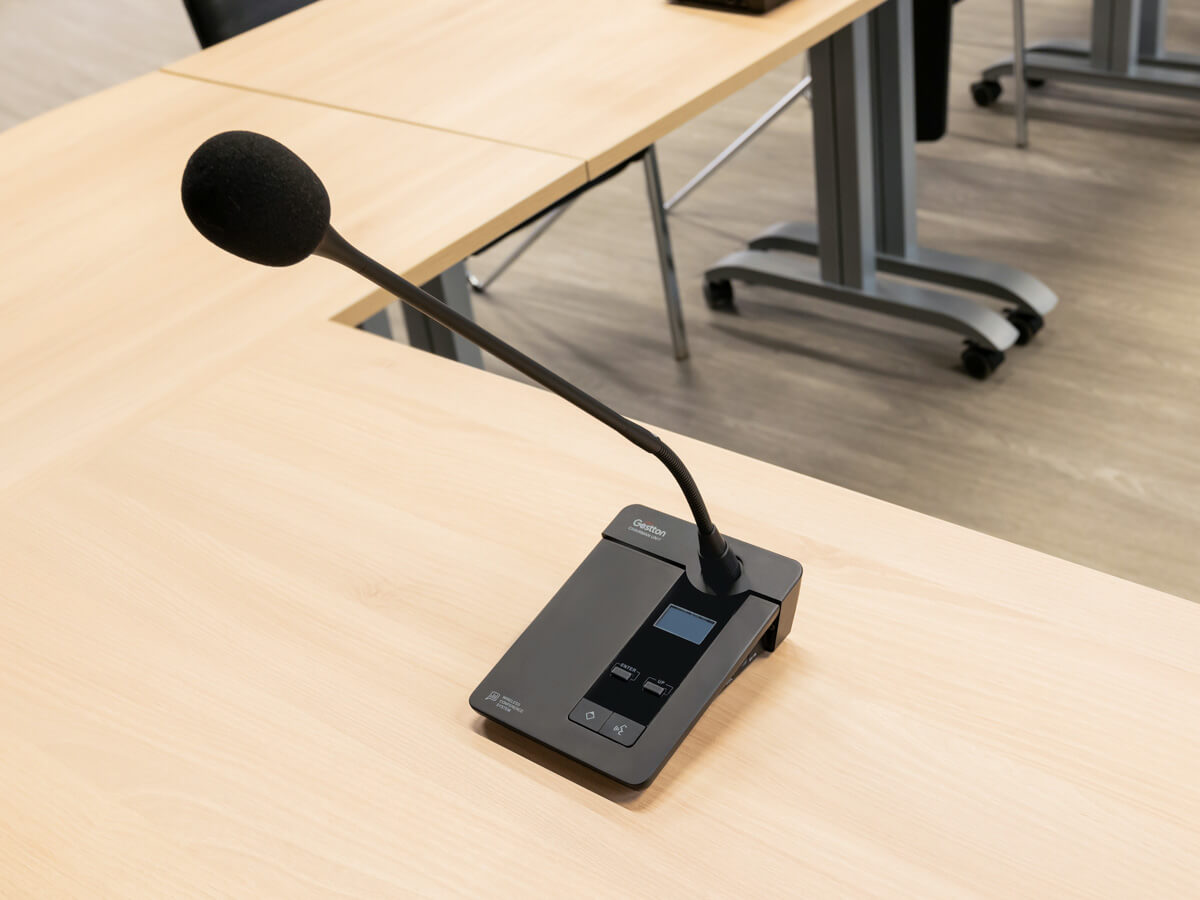

• Микрофоны на гусиной шее. Беспроводные, чтобы можно было расположить их в любом месте стола и передавать друг другу при необходимости
• Ручные. Для тех, кто сидит на стульях в конце зала

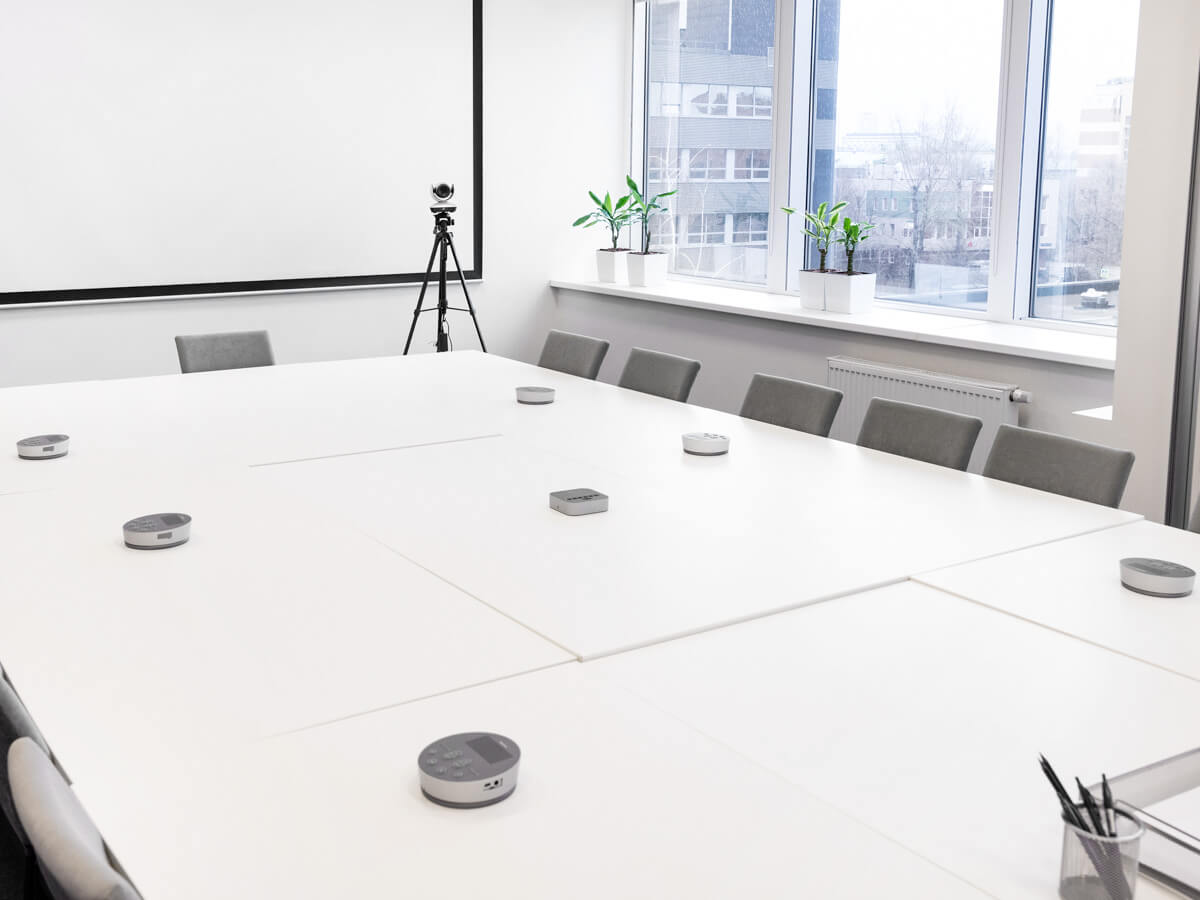

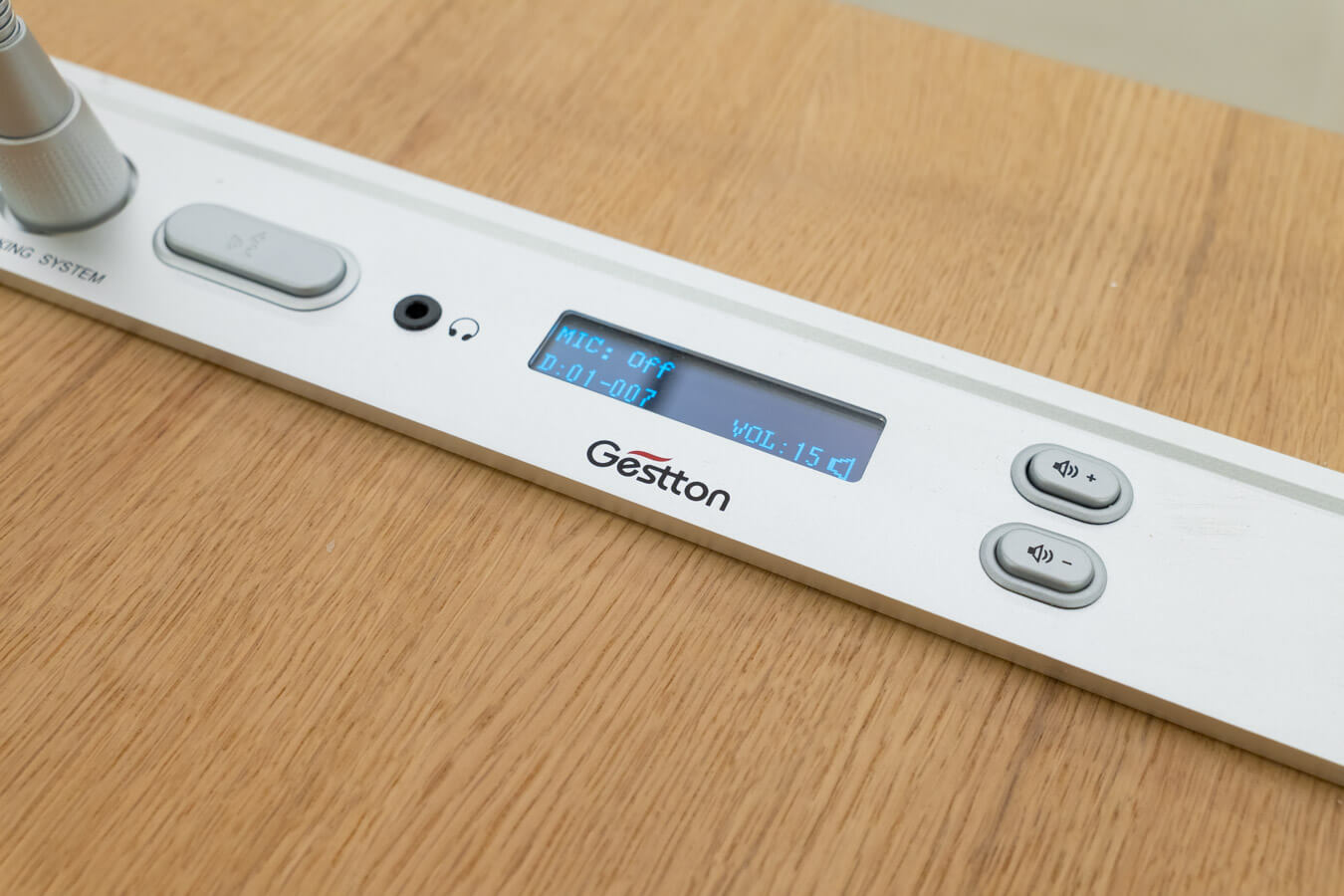

Конференц-система Gestton настроена с учетом непростой акустики в помещении и отлично справляется с этой задачей. Всем всех слышно. Четко. Ясно.

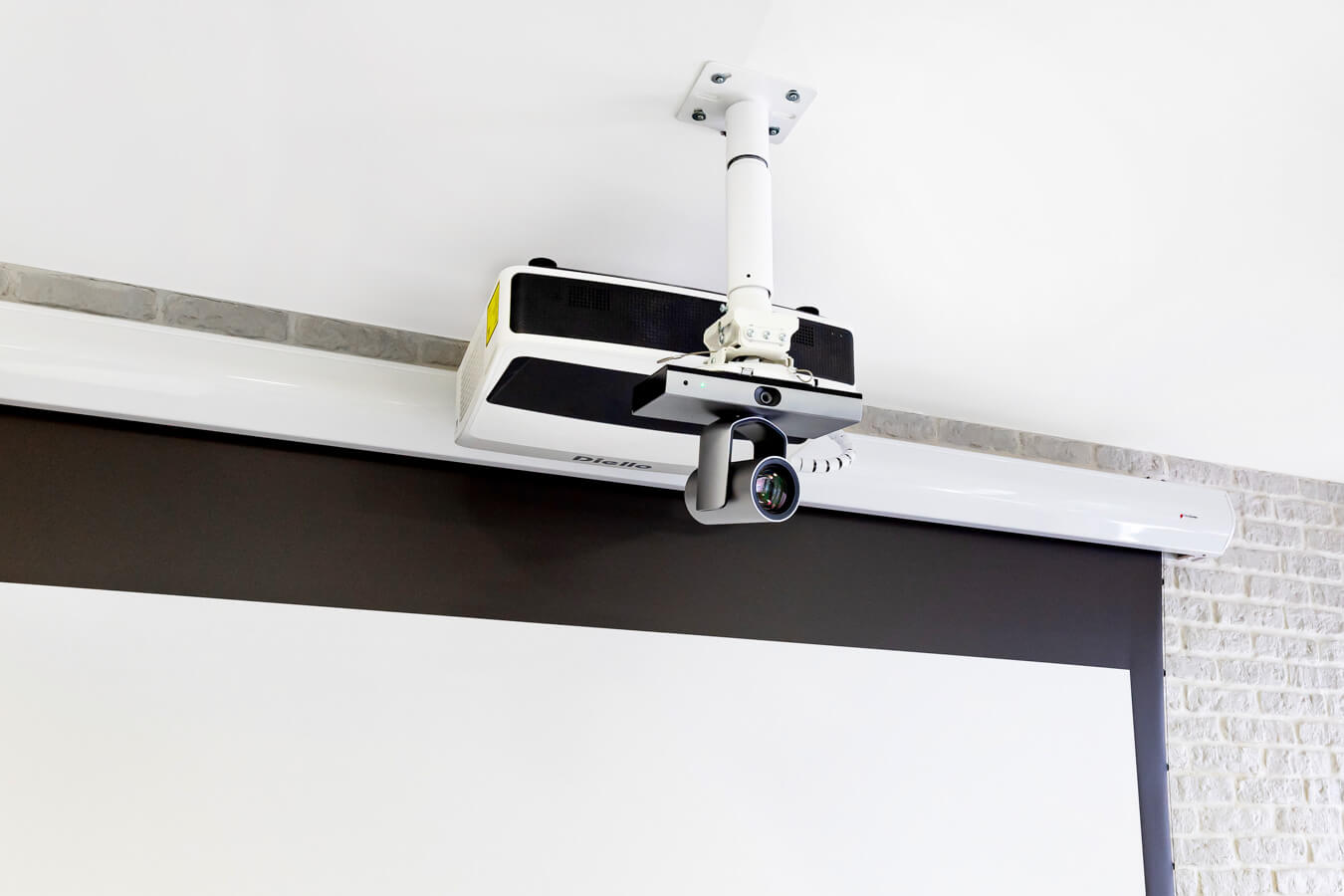

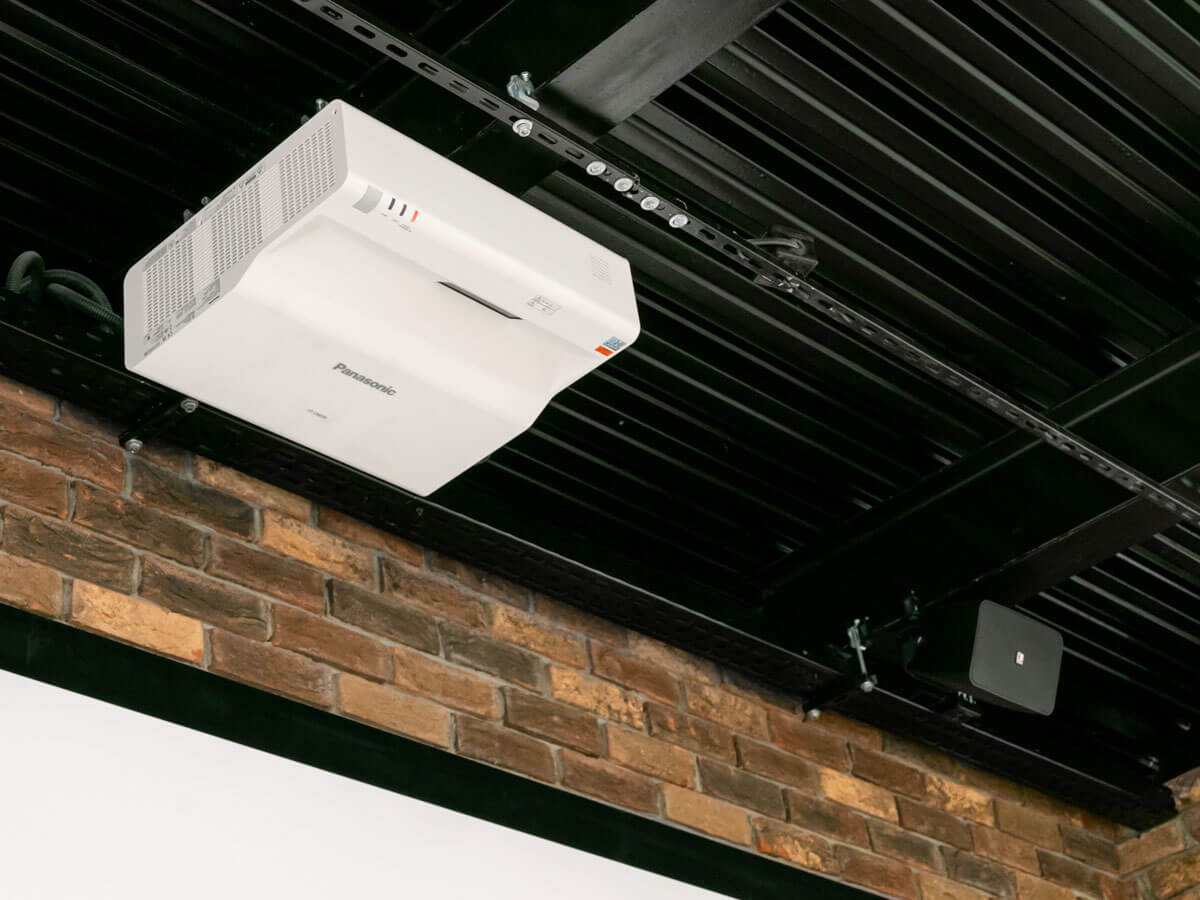

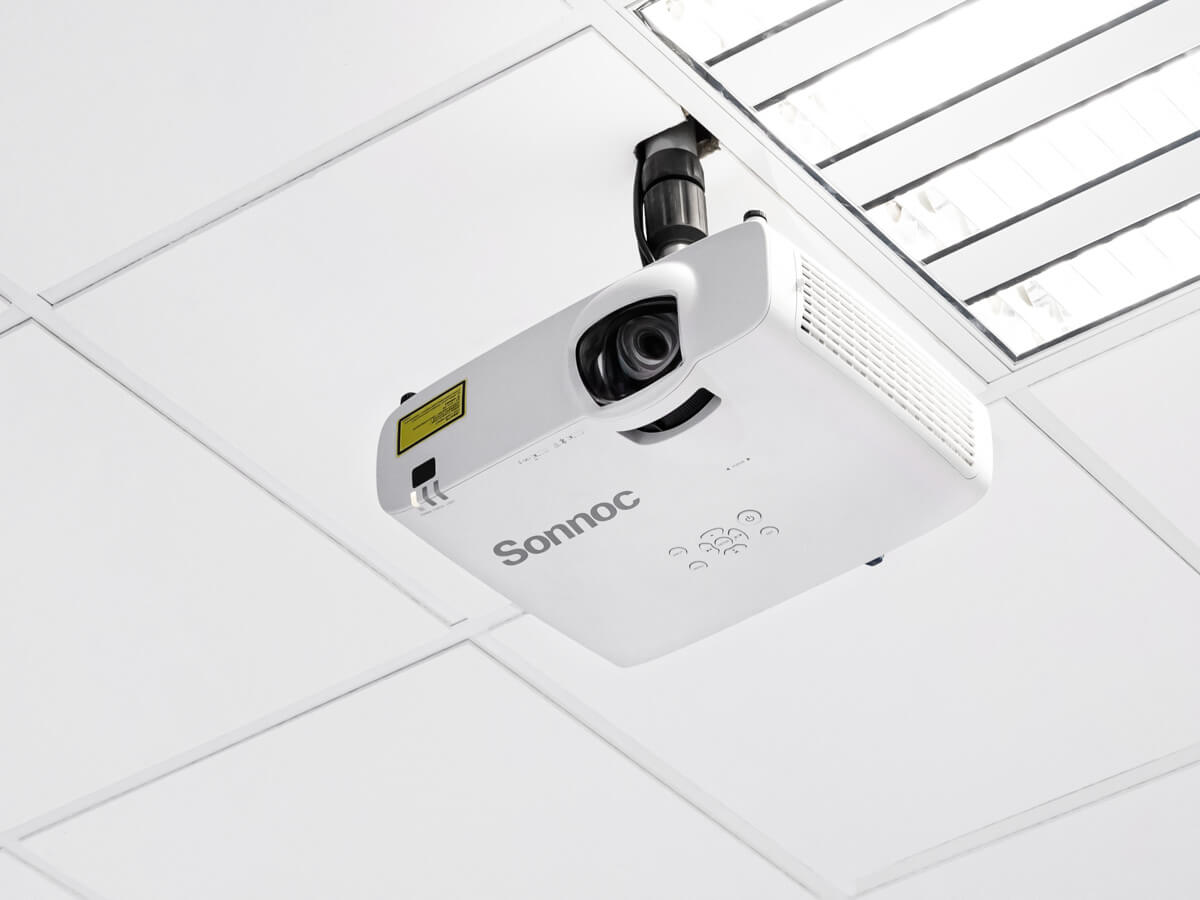

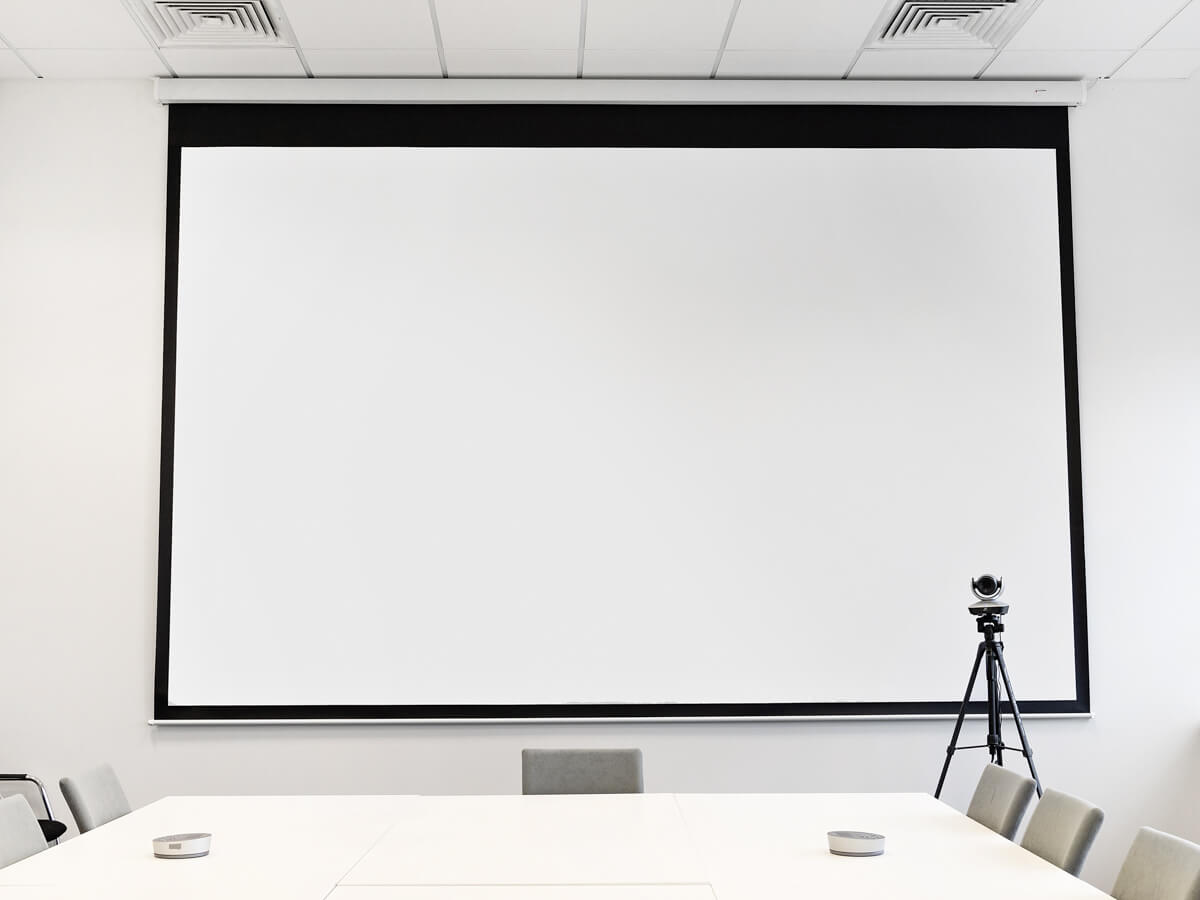

Для трансляции изображения используется лазерный проектор. Он обеспечивает живую цветопередачу, создает четкое, контрастное изображение 4К. Это особенно актуально при проведении ВКС, чтобы создавать реалистичную картинку.

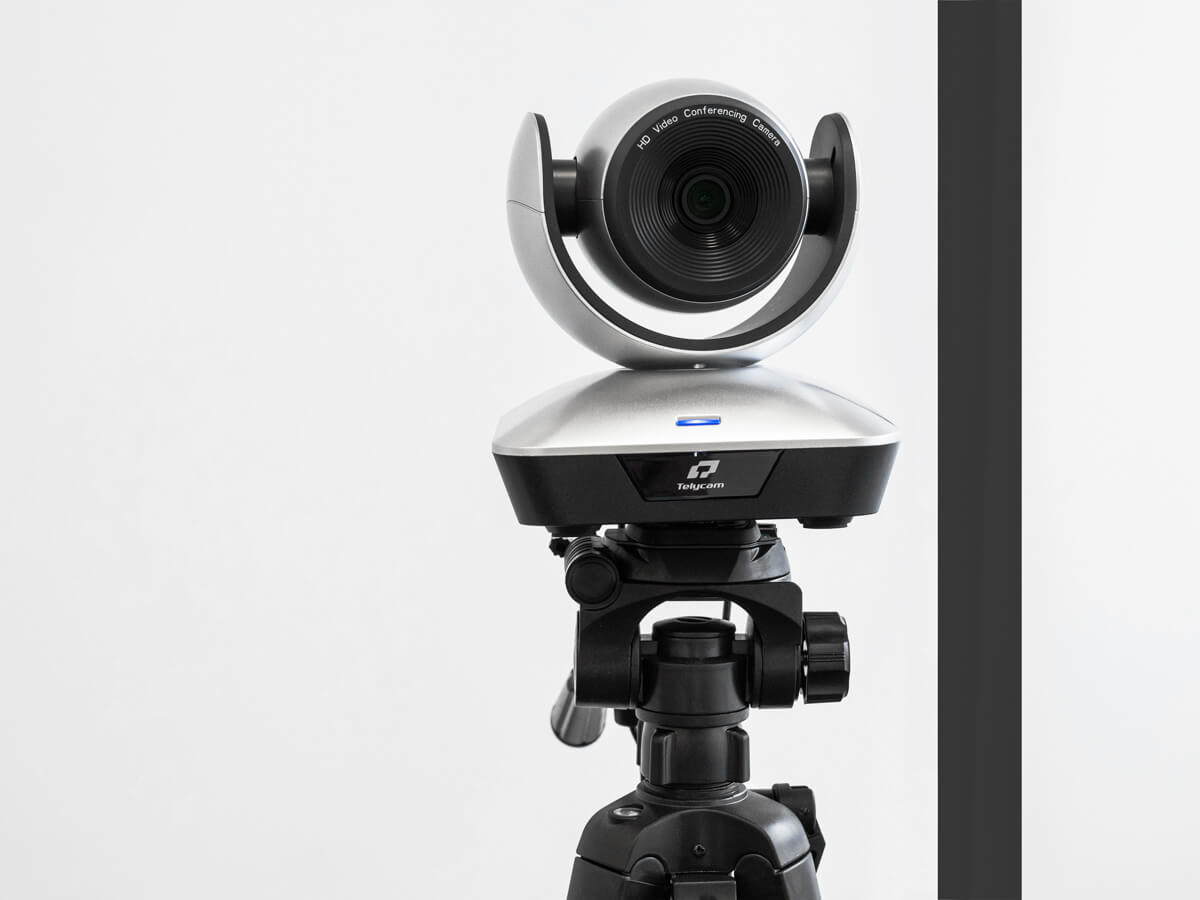

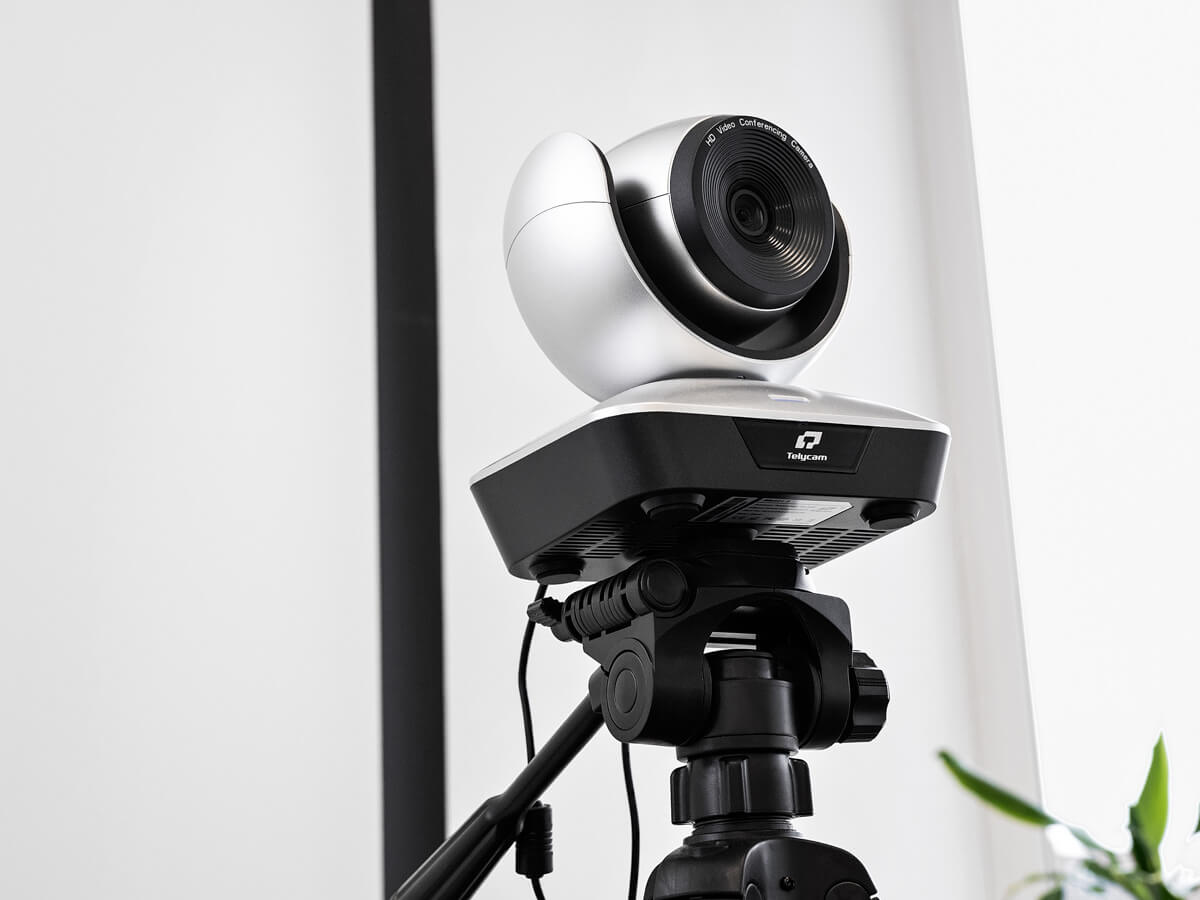

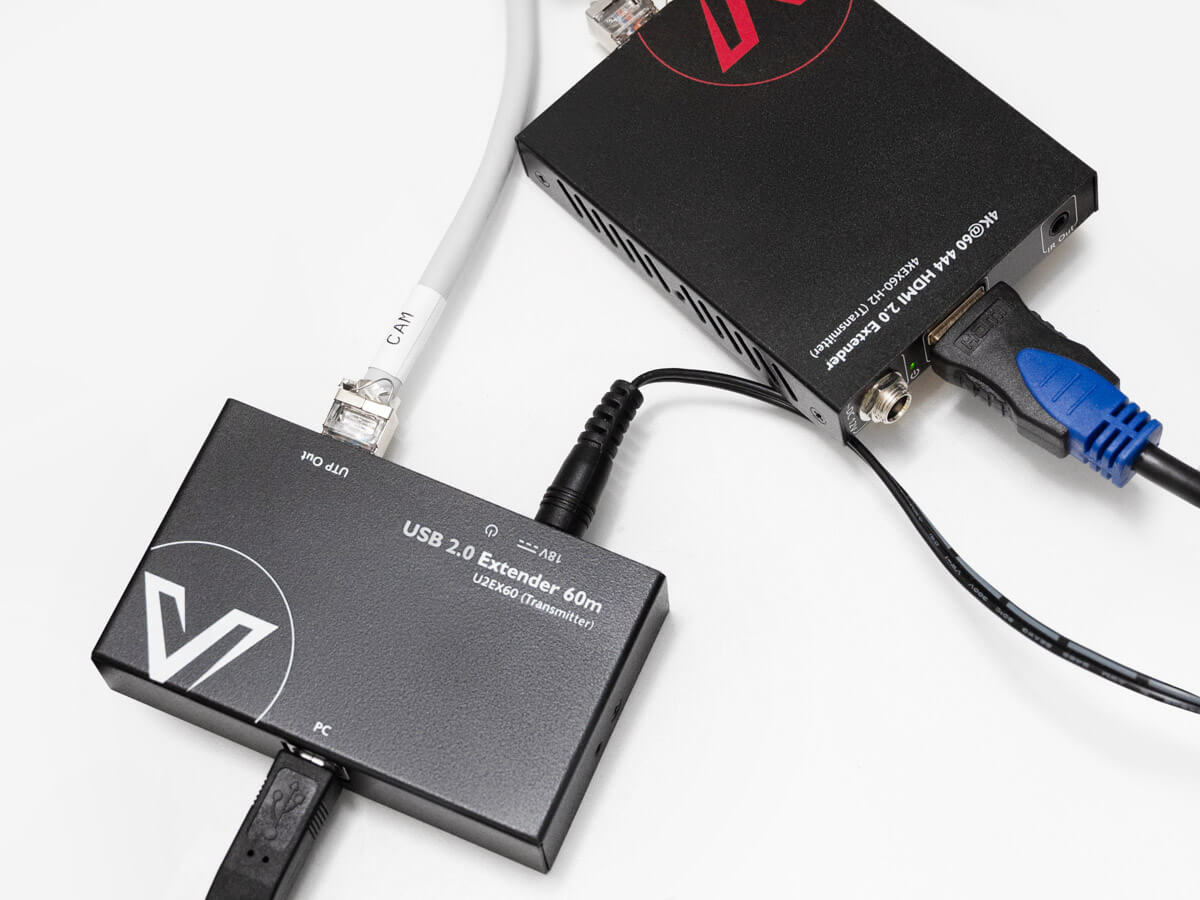

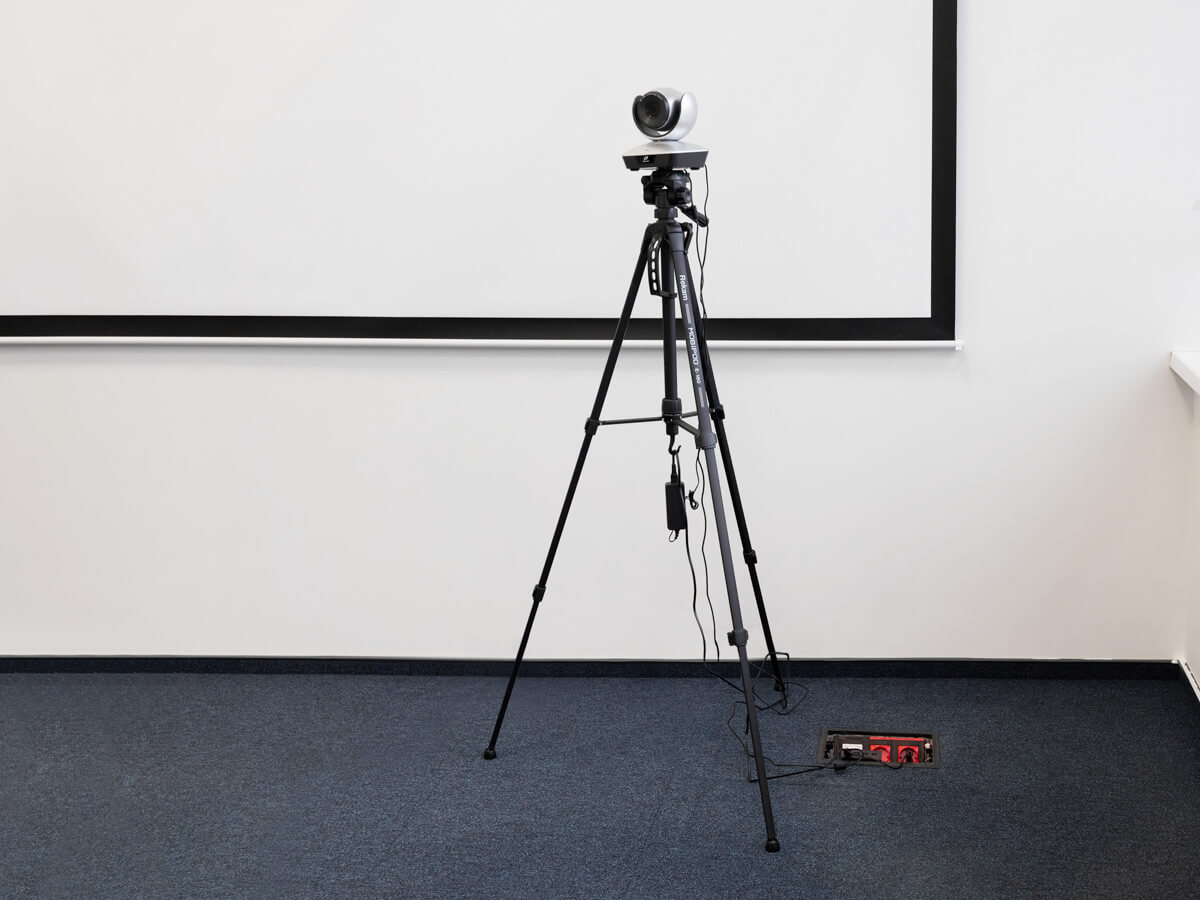

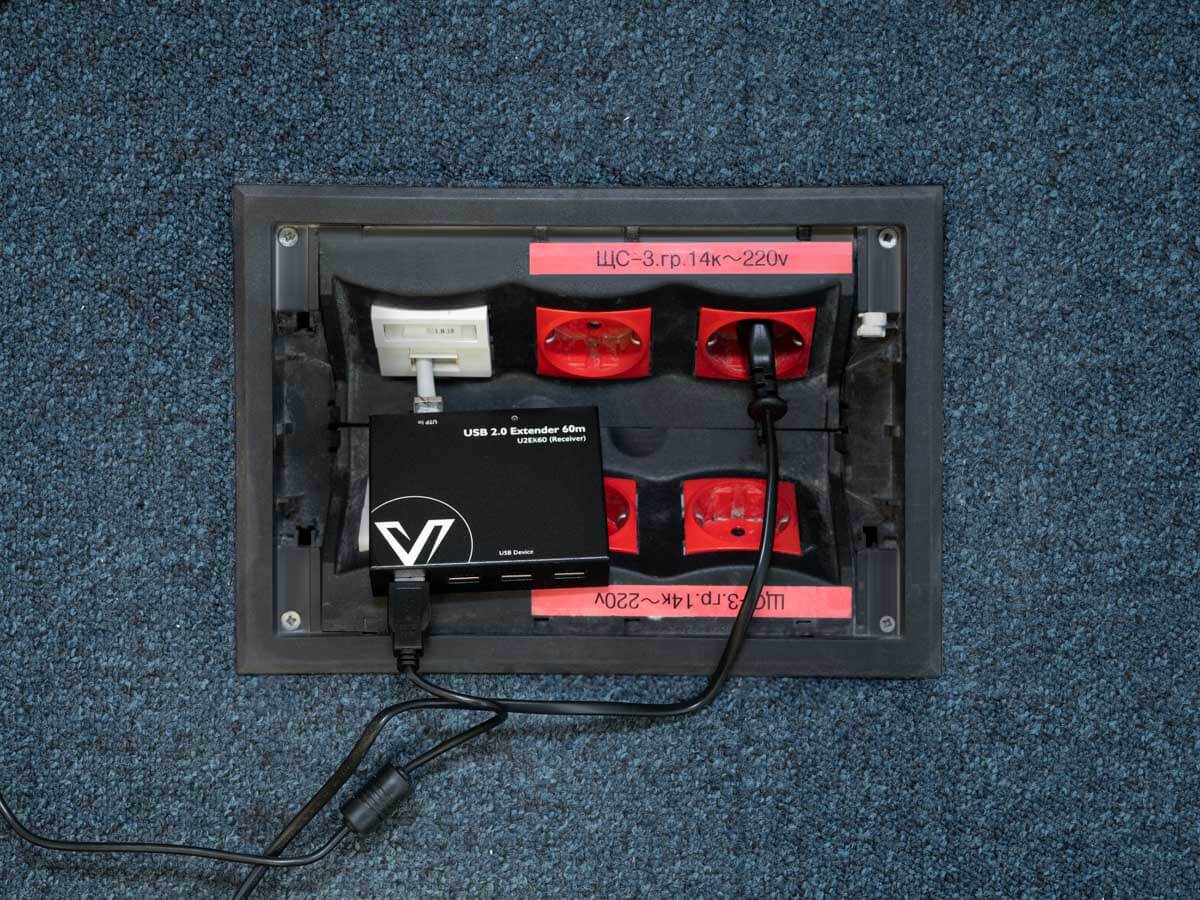

Две PTZ-камеры Telycam отлично справляются с этой задачей. Модель TLC-300-IP-12 – это профессиональная видеокамера с качеством изображения FullHD 1080p. Объектив с 12-кратным оптическим увеличением и углом обзора 72.5 градусов, поворот на 340 градусов и наклон на 120 градусов, регулируемая скорость и плавные движения поворотного механизма камеры, быстрая и точная фокусировка. Все это обеспечивает точный захват любой части зала.

Система Barco ClickShare позволяет участникам выводить презентацию или контент на экран проектора со своего ноутбука, планшета или смартфона. Для этого требуется буквально несколько кликов. Никаких проводов, никаких дополнительных настроек. Ни-че-го. Клик, и презентация или документ на экране.

Для переключения между источниками (стационарный ПК-моноблок и устройствами BYOD) наши инженеры вывели специальные клавиши управления источниками на рабочую станцию оператора. Это две клавиши:
1) включить ПК-моноблок
2) включить BYOD-устройство
Аналогичная схема используется для переключения между камерами.

Тип помещения:

Зал-трансформер (переговорная) 35 м²

Заказчик:

«Вкусно — и точка»

Задача:

Подбор, закупка, монтаж аудио- и видеооборудования, пусконаладочные работы

О задаче

«Нужно провести диагностику микрофонного массива Sennheiser TeamConnect Ceiling 2». С этой фразы началось общение представителя «Вкусно — и точка» с менеджером нашей компании.

Инженер выехал на объект, чтобы разобраться, в чем дело, и… разобрался. В ходе работы пообщался с представителем заказчика и выяснил, что в компании давно хотели модернизировать мультимедийное оборудование в переговорной.

Так сбой в работе микрофона привел к комплексному проекту. Требовалось обеспечить нормальный захват звука, установить камеры и заменить проектор. А еще предусмотреть множество сценариев использования этого зала-трансформера.

Фотографии проекта

Результат работы

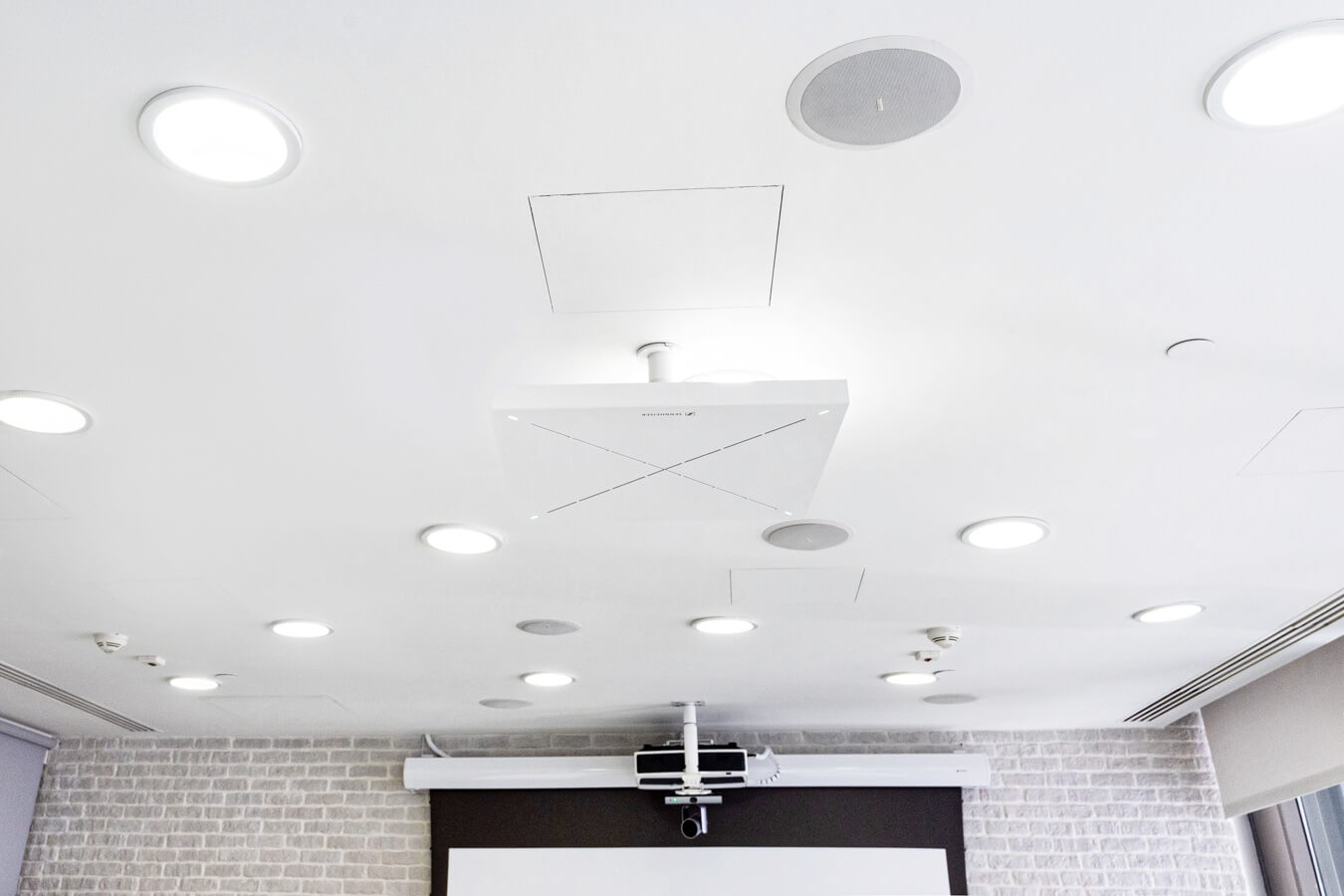

Микрофонный массив захватывает кристальный звук без шума и помех, как ему и положено. Мы доукомплектовали его аудиопроцессором и разместили в центре потолка, чтобы он снимал звук со всего помещения.

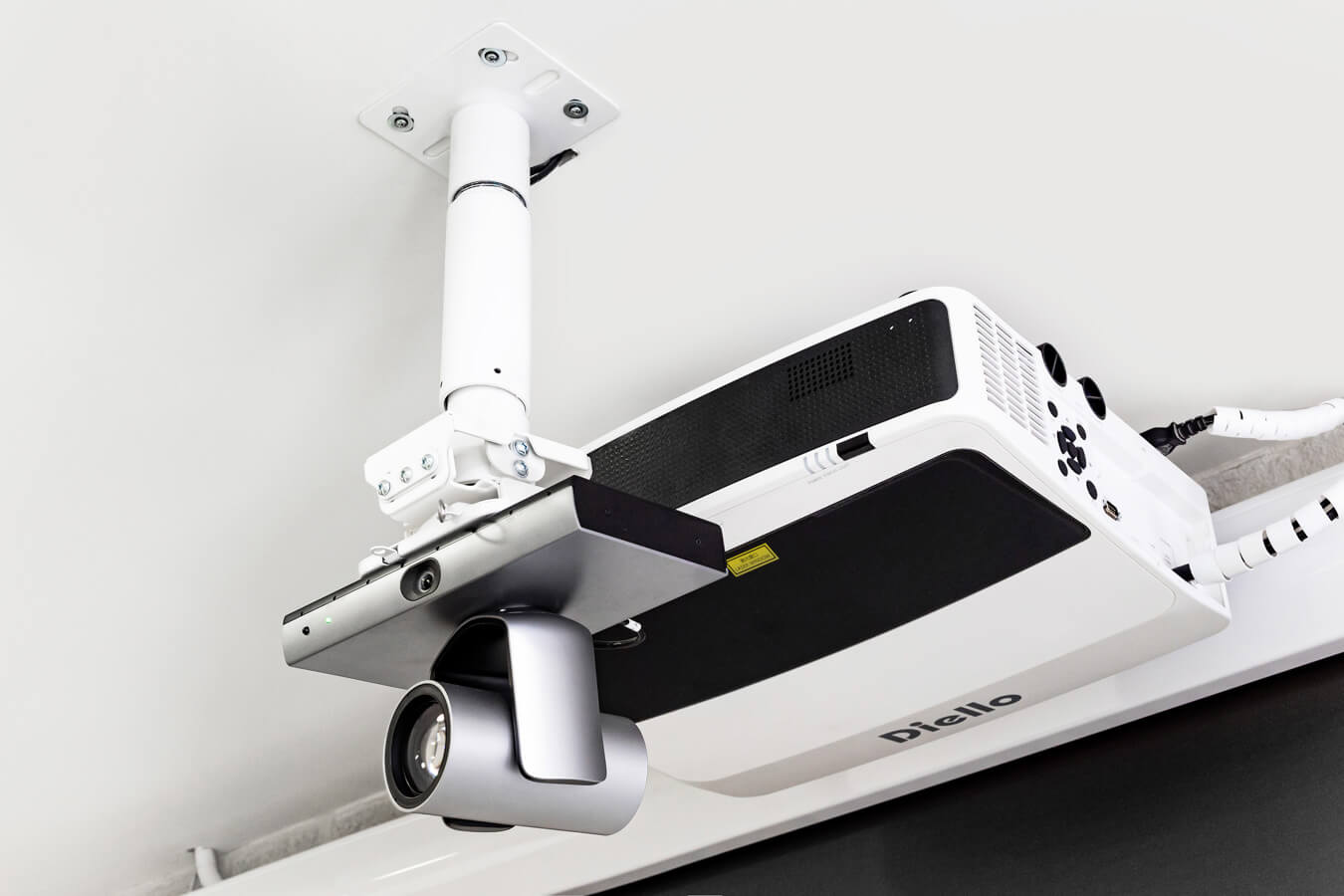

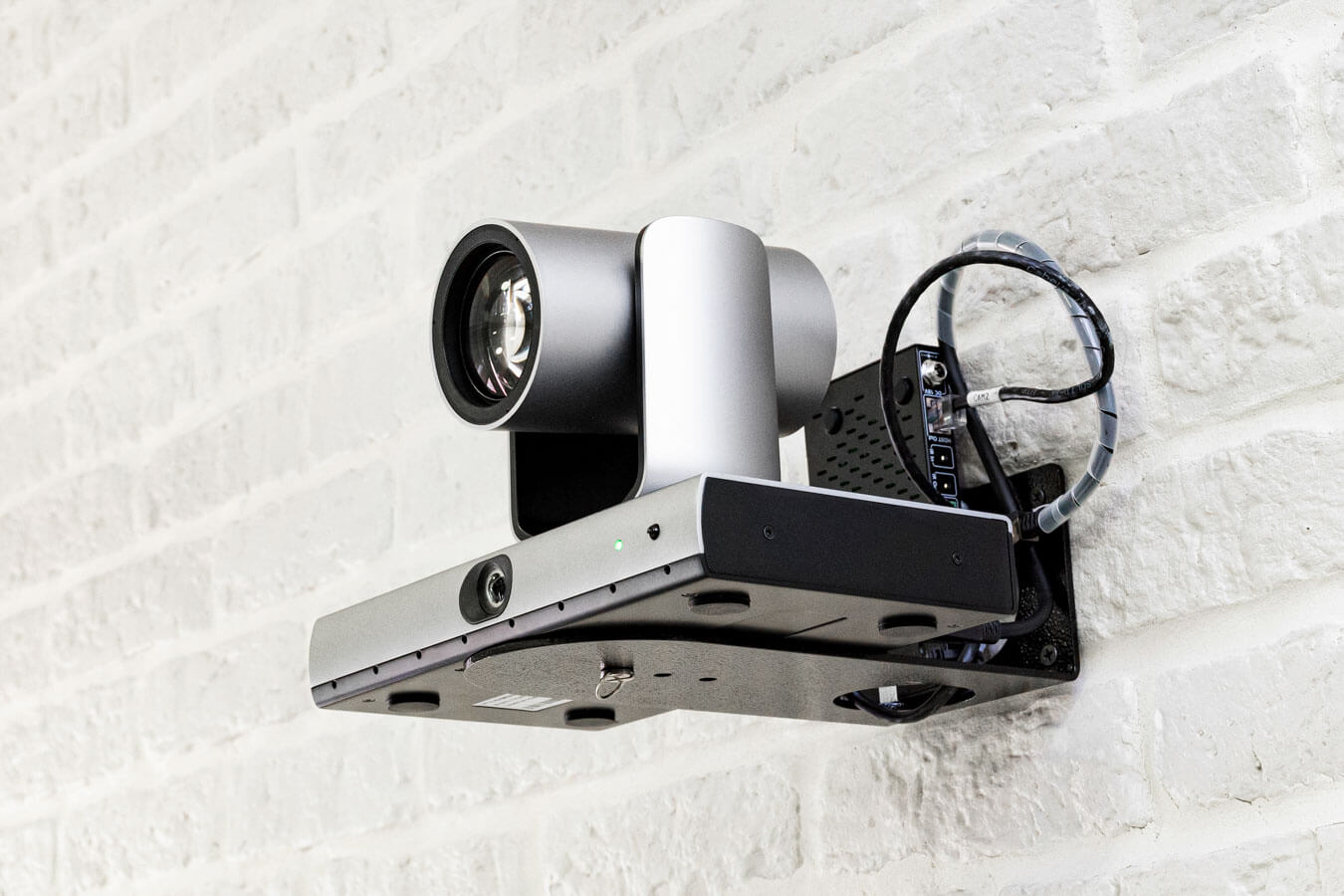

Мы использовали две PTZ-камеры SmartCam A12TH, чтобы они выхватывали изображение из любой части переговорной. Одна работает в режиме отслеживания по голосу. Вторая камера включается, когда кто-то выступает у экрана. Запускается режим «лектора», и камера сопровождает выступающего.

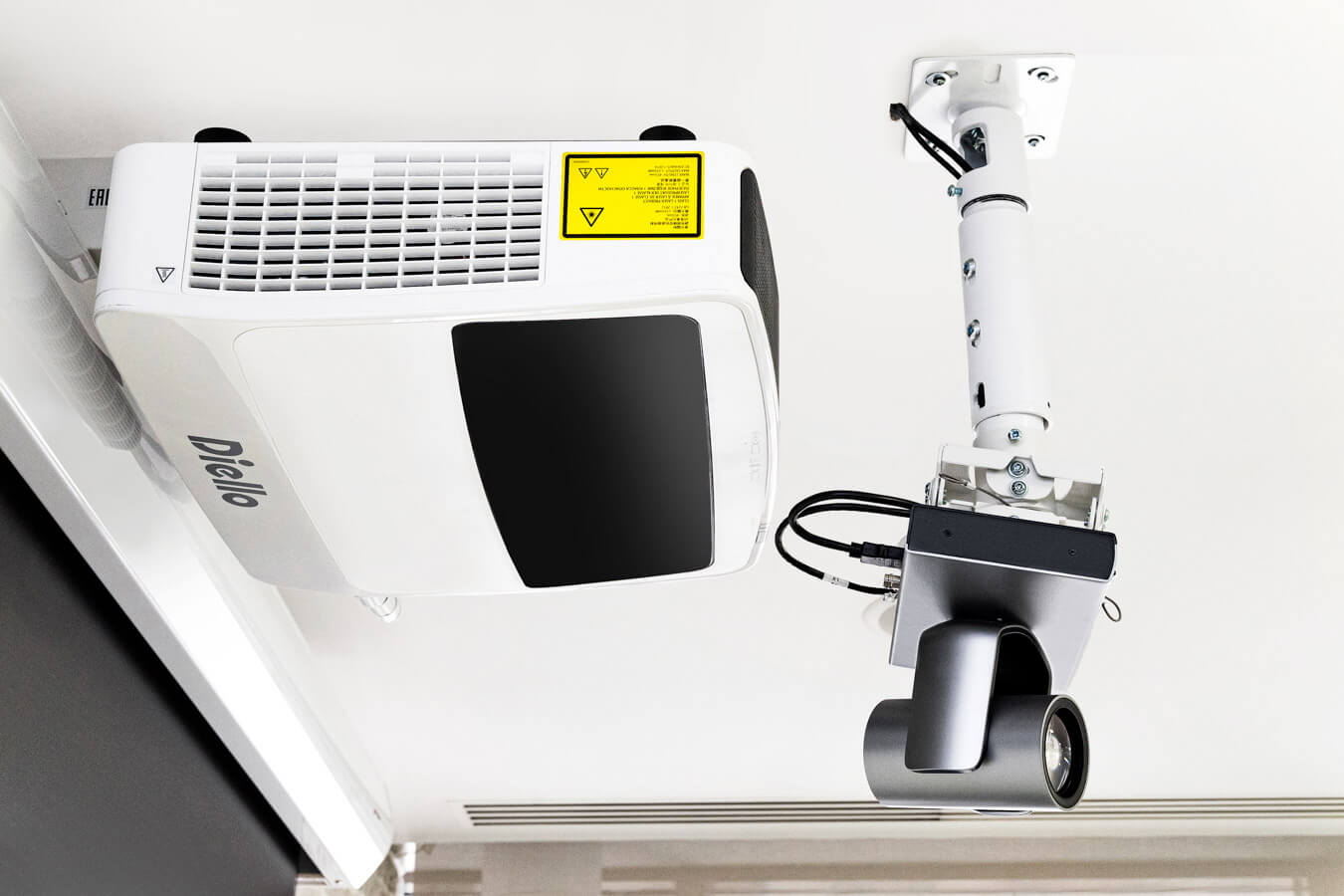

За это отвечают проектор Diello DL-LU525UST и экран ViewScreen Premium. Оборудование с поддержкой 4К отображает контент в высочайшем качестве – все видно в мельчайших деталях.

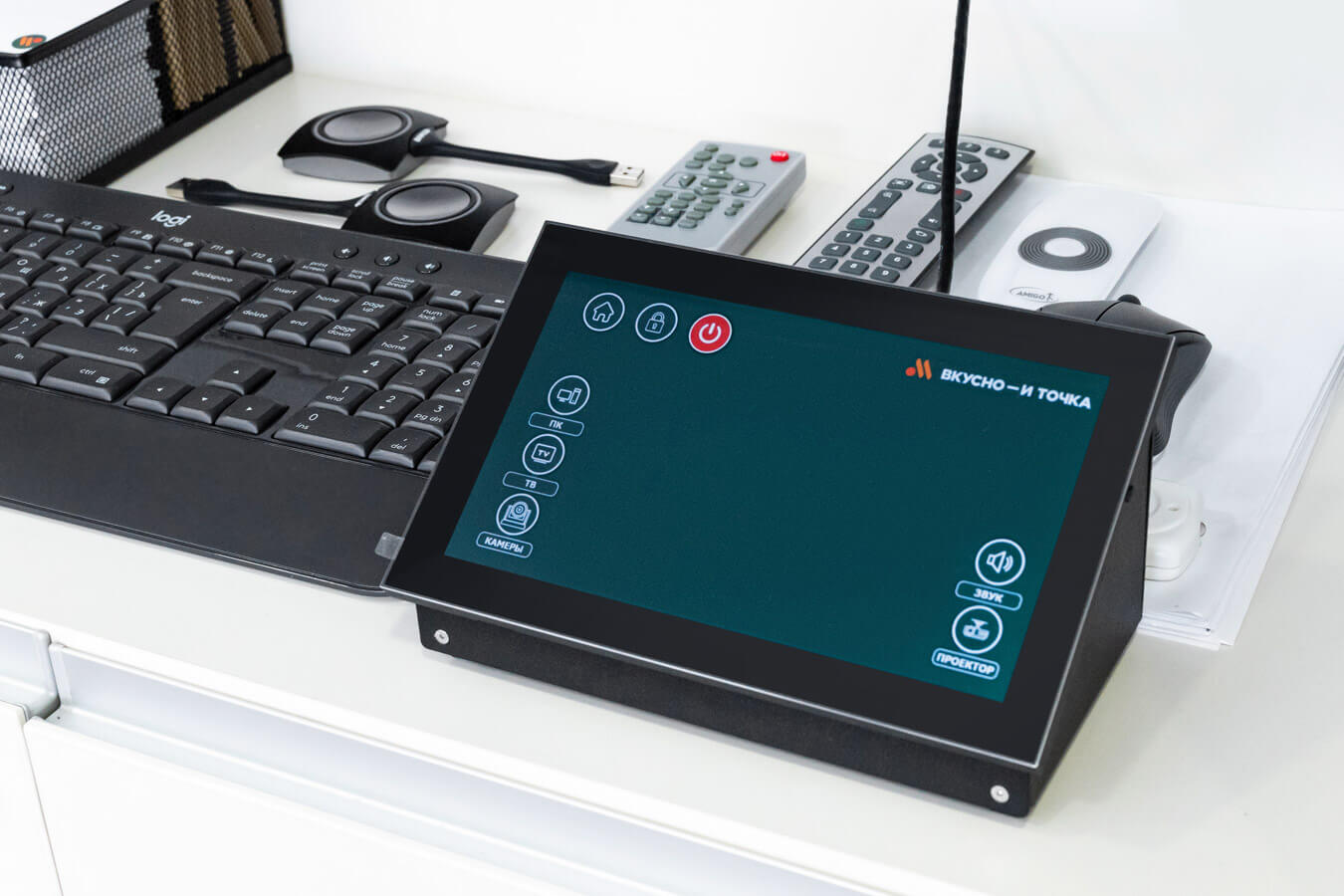

Для этого мы использовала процессор Iridium ProAV. Он отличается исключительной производительностью и стабильностью работы. Для управления всей системой используется сенсорная панель Iridium – удобное современное решение.

Тип помещения:

Переговорная комната гендиректора (20 м²) и переговорная комната “Москва” (20 м²)

Заказчик:

МТС

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж оборудования, пусконаладка

О задаче

Начнем мы эту историю с конца. Когда мы завершили все работы, то услышали от заказчика следующие слова:

— Вы сделали невозможное.

А что же «невозможное» мы сделали? Давайте разбираться.

Итак. В центральном офисе МТС требовалось оснастить оборудованием две переговорные. События разворачивались в конце года и уложиться нужно было в одну неделю.

Ах, конец года… В это время обычные граждане наряжают елки и составляют новогоднее меню, а на улицах царит предпраздничная атмосфера. И именно в это время десятки IT-компаний сдают проекты. Закупщики бьются друг с другом за «железо», скупают все, что есть в наличии, а на складах поставщиков царят нервозность и пустота. Вот в такой атмосфере нам предстояло работать.

Конечно, мы преодолели все преграды – разработали, подобрали, закупили, установили, уложились. Что получилось? Внимание на экран.

Фотографии проекта

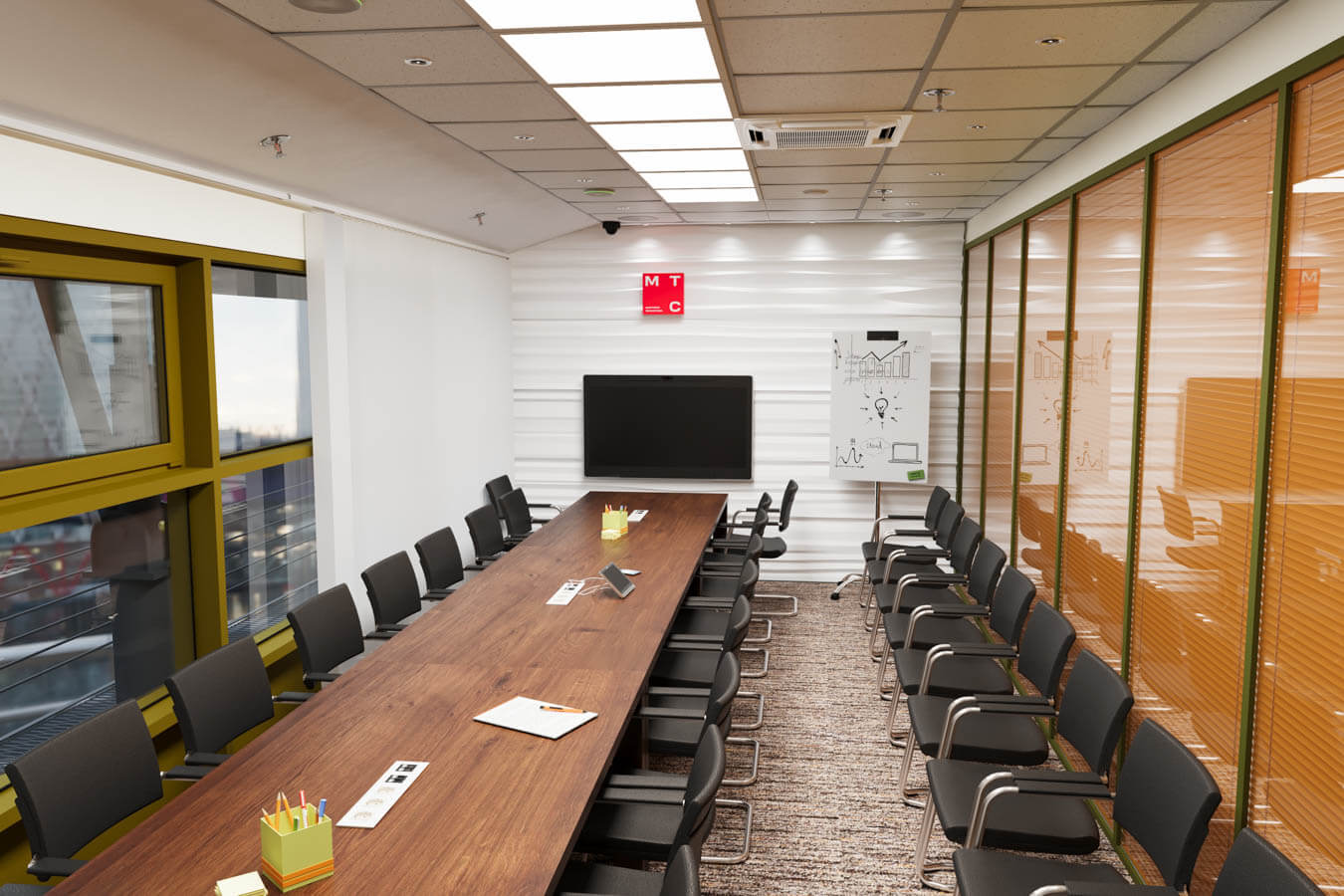

Переговорная генерального директора

В этом помещении проводятся особенно важные совещания и видеоконференции. Поэтому предъявляются высокие требования к качеству звука и изображения.

В этой переговорной регулярно собираются комитеты, распределяющие финансовые средства для региональных филиалов. Для этого главам регионов МТС приходилось приезжать в Москву для защиты бюджетов.

Наше техническое решение позволило отказаться от таких визитов. Отличное изображение, четкий звук. Все всех видят и слышат. Теперь собрания комитетов проводятся в формате ВКС, что открывает множество плюсов. Экономия времени. Оперативность. И, конечно, экономия на командировочных расходах.

В переговорной стоит большой стол – 8 метров в длину. За ним могут разместиться 16-20 человек. Требовалось найти такое техническое решение, чтобы было слышно всех участников совещания и… не только за столом, а, буквально, в любой точке помещения. Почему? Директор во время ВКС устраивается подальше от стола – в 2-3 метрах.

Заказчик своими силами пытался решить эту задачу. Для этого установили два дополнительных настольных микрофона. Но их не хватало - звук оставлял желать лучшего.

К слову, в этом помещении уже был установлен терминал Cisco – мы его оставили и улучшили по звуку. Установили потолочные микрофоны Biamp Parlé, которые обеспечивают полное 360-градусное покрытие помещения. Технология направленного звука активно отслеживает и кристально чисто микширует аудио. Теперь собеседники слышат всех, кто находится на совещании в переговорного генерального директора.

Переговорная «Москва»

Это помещение используется для различных типов совещаний и ВКС. Требовалось провести модернизацию оборудования. Мы предложили универсальное решение, которое оптимально подходит для любых сценариев использования помещения. Теперь, чтобы организовать ВКС, достаточно нажать всего одну кнопку на сенсорной панели. Именно с нее осуществляются вызовы и управление конференцией. В решение входят: терминал, камера, сенсорная система управления и спикерфон от Yealink, бельгийская потолочная акустика Audac, информационный дисплей Hikvision.

В переговорной комнате была установлена 98 дюймовая панель. Ей было приблизительно лет 15. Требовалось старую панель демонтировать, чтобы повесить современную 86 дюймовую модель от Hikvision.

Переговорная «Москва» оснащена современным оборудованием и готова к проведению совещаний любых типов и форматов.

Тип помещения:

переговорная 28 м² на 8-10 участников

Заказчик:

«Союзмультфильм»

О задаче

Ух, какая стильная переговорная комната в «Союзмультфильме». Достаточно одного взгляда на фотографии, чтобы разбудить внутреннего ребенка, который захочет забраться на один из стульчиков и смотреть мультики. Такое восхищение, к слову, нормальная реакция обычного человека.

Но если смотреть будет инженер, то он оценит, какое оборудование мы подобрали для этого проекта. Давайте посмотрим вместе – устраивайтесь поудобнее.

Требовалось оснастить переговорную комнату оборудованием для ВКС. Нас привлекли на стадии ремонта, что значительно упростило работу. С другой стороны, уже был готов дизайн-проект переговорной и требовалось совместить наши прагматичные технические решения с фантазиями дизайнера.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Вот что получилось:

• Веб-камера аккуратно вписалась в ограниченное пространство. От верхней рамки интерактивной панели до перекрытия всего 5 сантиметров. Мы подобрали 4К камеру Telycam TLC-100, которой этого пространства достаточно. Она крепится на корпус дисплея и создает отличную картинку – общий обзор всех 8-10 участников ВКС. У нее широкий угол обзора – 80°.

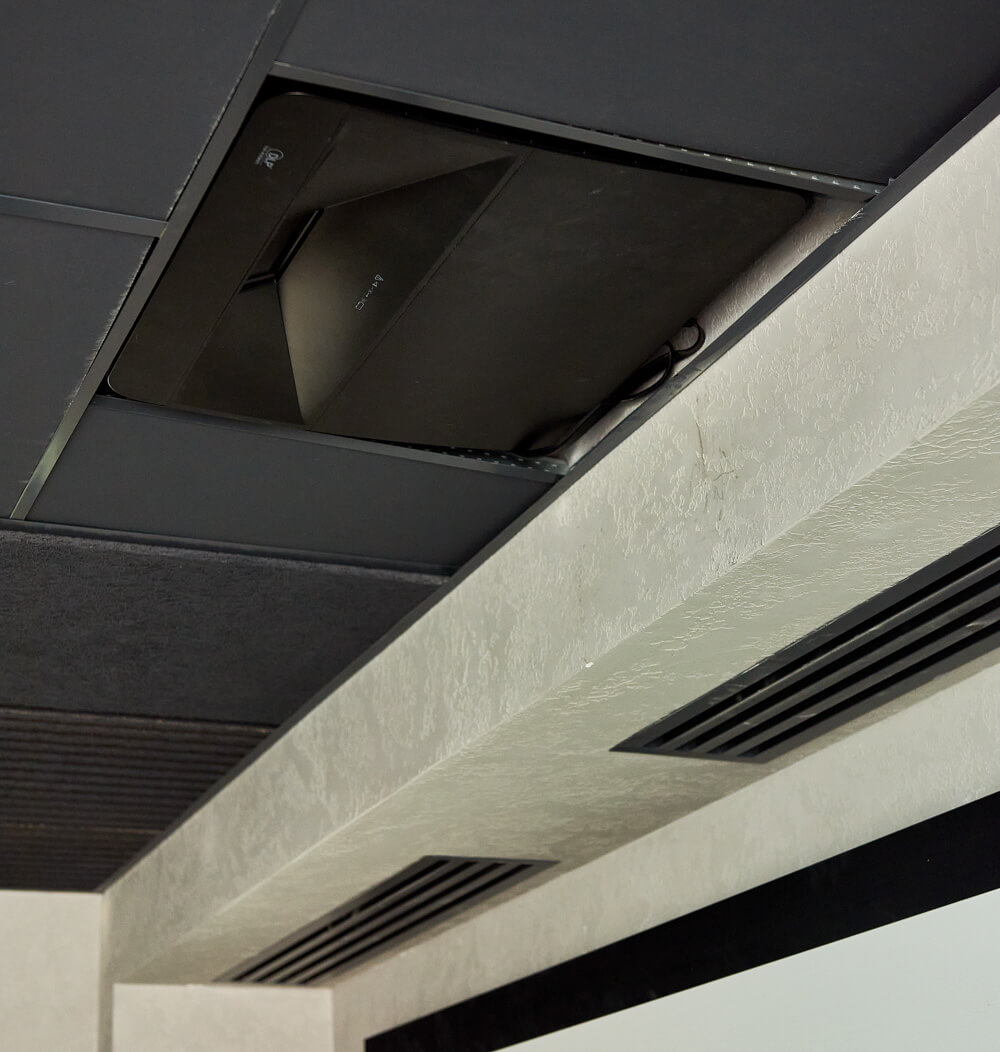

• Два потолочных микрофонных массива Nearity A40. По своим характеристикам оптимально подходят для этого помещения. Дополнительное преимущество – простота в настройке. Все изменения параметров выполняются через собственное приложение. Оно русифицировано и интуитивно понятно.
• Решение для трансляции на интерактивной панели презентаций, видеороликов и другого контента с принесенных ноутбуков. Заказчик планировал, что источников для трансляций будет не больше двух. Мы во всех проектах смотрим на несколько шагов вперед, предусматривая масштабирование. Поэтому сделали возможность подключать до четырех ноутбуков. Красивые лючки, которые под наше решение подобрал дизайнер, скрывают все провода и идеально вписываются в интерьер.
• Саундбар расположился под интерактивной панелью, создает чистый звук.

Теперь при ВКС все всё видят и все всех слышат.

«Что же тут должно удивить инженера?» — спросит пытливый читатель. Слово менеджеру проекта Тимуру Касумову.

Тип помещения:

Зал-трансформер

Заказчик:

ПАО «МТС Банк»

Задача:

Проектирование и оснащение универсальной мультимедийной зоны для проведения мероприятий различного уровня.

Интересная задача от постоянного клиента

Многие клиенты, поработав с нами раз, становятся постоянными. МТС тому подтверждение. Ранее мы уже писали о первом совместном проекте по созданию медиарум на 90 человек. Cотрудники «МТС Банка» поняли, что мы способны решать непростые задачи и начали передавать нам задачи – каждая следующая интереснее предыдущей. Мы рассказывали как сделали ВКС без эффекта эха и внедрили новые функции видеоконференции в переговорную. Этот проект был четвертым. Степень сложности – 4 «звезды» из пяти возможных.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

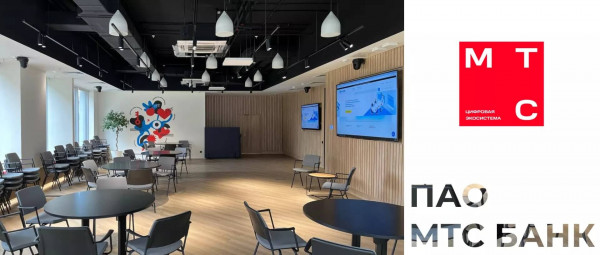

На что способен зал-трансформер?

Зал-трансформер площадью около 100 квадратных метров. Требовалось спроектировать в нем Медиарум 2.0 – мультимедийную зону для широкого спектра мероприятий: онлайн и оффлайн. В зале планируется проводить видеоконференции, презентации, обучение, корпоративную гимнастику, онлайн трансляции мероприятий, например, деловых завтраков, проводить записи видеороликов.

Медиарум 2.0 должен трансформироваться в 3 помещения: в отдельные комнаты и в общий зал. Возможные комбинации – одно отдельно и два других вместе.

На что способна команда Smart-AV?

Команда Smart-AV решила следующие задачи:

• Проектирование Медиарум 2.0 – мультимедийной зоны с возможностью трансформации помещения.
• Подбор оборудования под задачи клиента. В списке более 30 позиций, например, PTZ-камеры, потолочные микрофонные массивы, модульный матричный коммутатор и др.
• Предусмотрено быстрое подключение оборудования в зале к приносимым ноутбукам гостей. Важно понимать, что гости – не технические эксперты и подключение нужно было реализовать максимально простым и комфортным способом без вникания в технические детали и без участия оператора.
• Были созданы комфортные условия для подключения внешних видеокамер, телевизоров,микрофонов и другого оборудования к системам зала.
• Была подготовлена проектная документация стадии Р, которая включает: список оборудования, схемы расположения оборудования с привязкой к определенным координатам, схемы подключения оборудования.
• Проведены монтажные и пусконаладочные работы.

«Звезды» в списке ВКС-оборудования

В спецификации оборудования более 30 позиций, но отдельно хочется отметить следующие «звезды» данного проекта.

В следующей части мы более подробно расскажем о технической реализации проекта. Следите за обновлениями ;-)

Тип помещения:

Конференц-зал 75 м²

Заказчик:

АНО “Содружество”

О задаче

Приветствуем вас, дорогие читатели. Устраивайтесь поудобнее и запасайтесь попкорном. В этом выпуске вас ждет увлекательная история. Вы узнаете:

• Почему мы отговорили клиента от покупки саундбаров?
• Как проходит удаленный контроль монтажа?
• Что клиент захотел сделать с нашим оборудованием сразу после монтажа?

Готовы? Поехали!

Особенности проекта

Требовалось оснастить конгресс-зал оборудованием для проведения ВКС. На бумаге задача описывается несколькими скупыми строчками. На деле – таит ряд сложностей.

Конференц-зал большой, в нем много плитки и стекла.

Заказчик находится в Крыму.

Заказчик располагает своими техническими специалистами, поэтому наши инженеры остались в Москве. Как говорится, были на проводе.

Фотографии проекта

Какое решение получил клиент

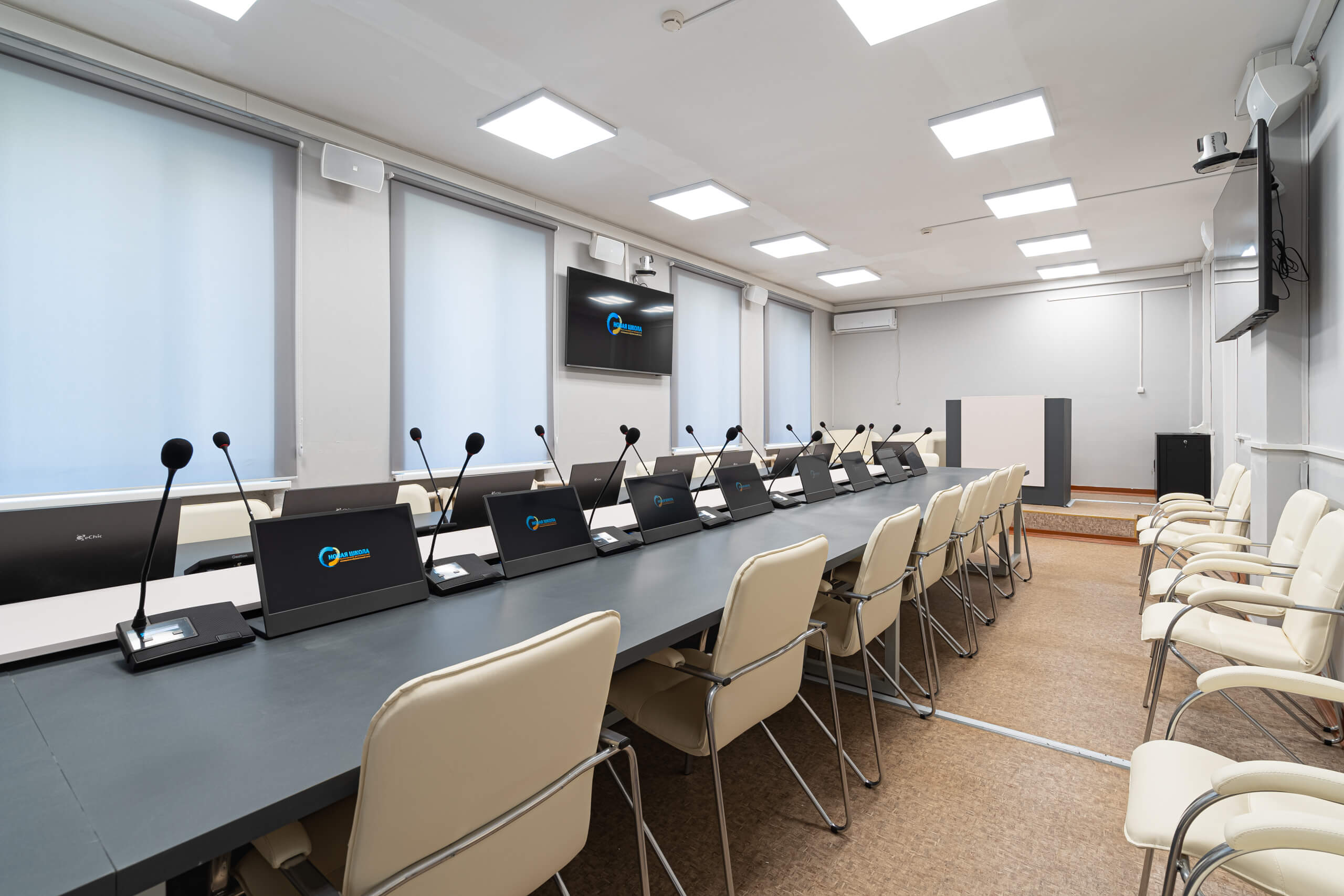

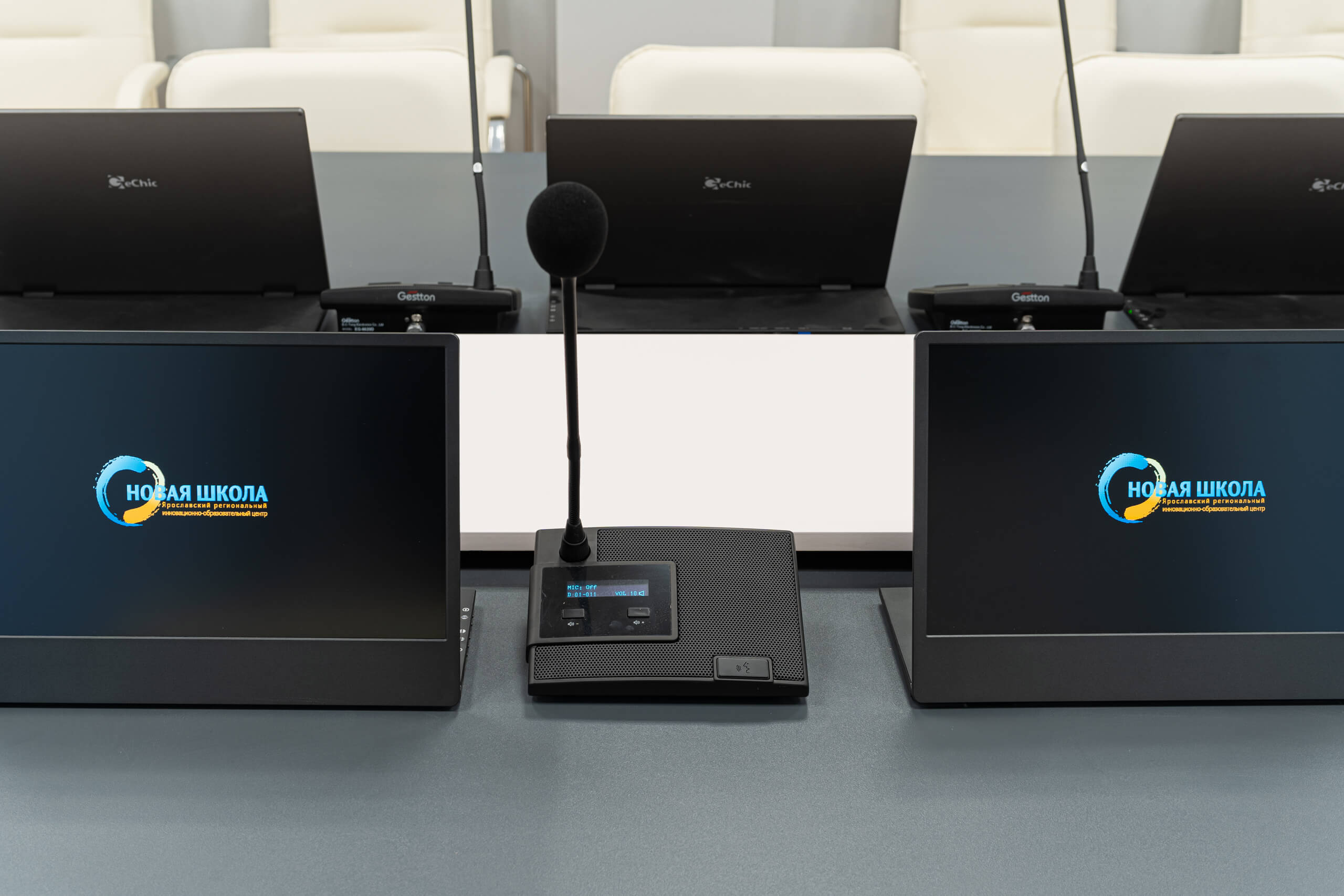

Всем всех слышно. За звук отвечает беспроводная конференц-система Gestton с микрофонными пультами для делегатов и председателя. Как вы понимаете, пульты – тоже беспроводные. Чтобы звук был ясным и чистым, несмотря на “насыщенный эфир”, наши инженеры сделали максимально независимое беспроводное решение. Провели антенны прямо в зал и расположили их близко к пультам. В итоге конференц-система работает на максимуме возможностей.

Изначально заказчик планировал установить два саундбара. Но пообщавшись с нашим менеджером, понял, что такое решение не сработает. Все дело в особенности помещения –- большое и гулкое, с обилием плитки и стекла. Получалось, что микрофоны саундбаров не дотягивались до всех участников. Их было бы не слышно. Деньги зря потрачены и оборудование будет простаивать. Именно поэтому мы предложили решение с персональными микрофонами.

Технически подкованный читатель знает, что микрофонные пульты используются для автонаведения камеры. Участник встречи нажимает кнопку, начинает говорить и в этот момент на него наводится камера. Удобно? Да, но… микрофонных пультов для делегатов аж целых 20 штук. Их же нужно заряжать, а после зарядки ставить на то же самое место, где они стояли. Нельзя путать пульты местами, когда настроено автонаведение. Сложно? Поверьте, по сравнению с другими особенностями проекта, этот момент - всего лишь легкая задачка. Мы посоветовали заказчику подписать пульты и указать места на столе, где они стоят. Удобно! Да, конечно!

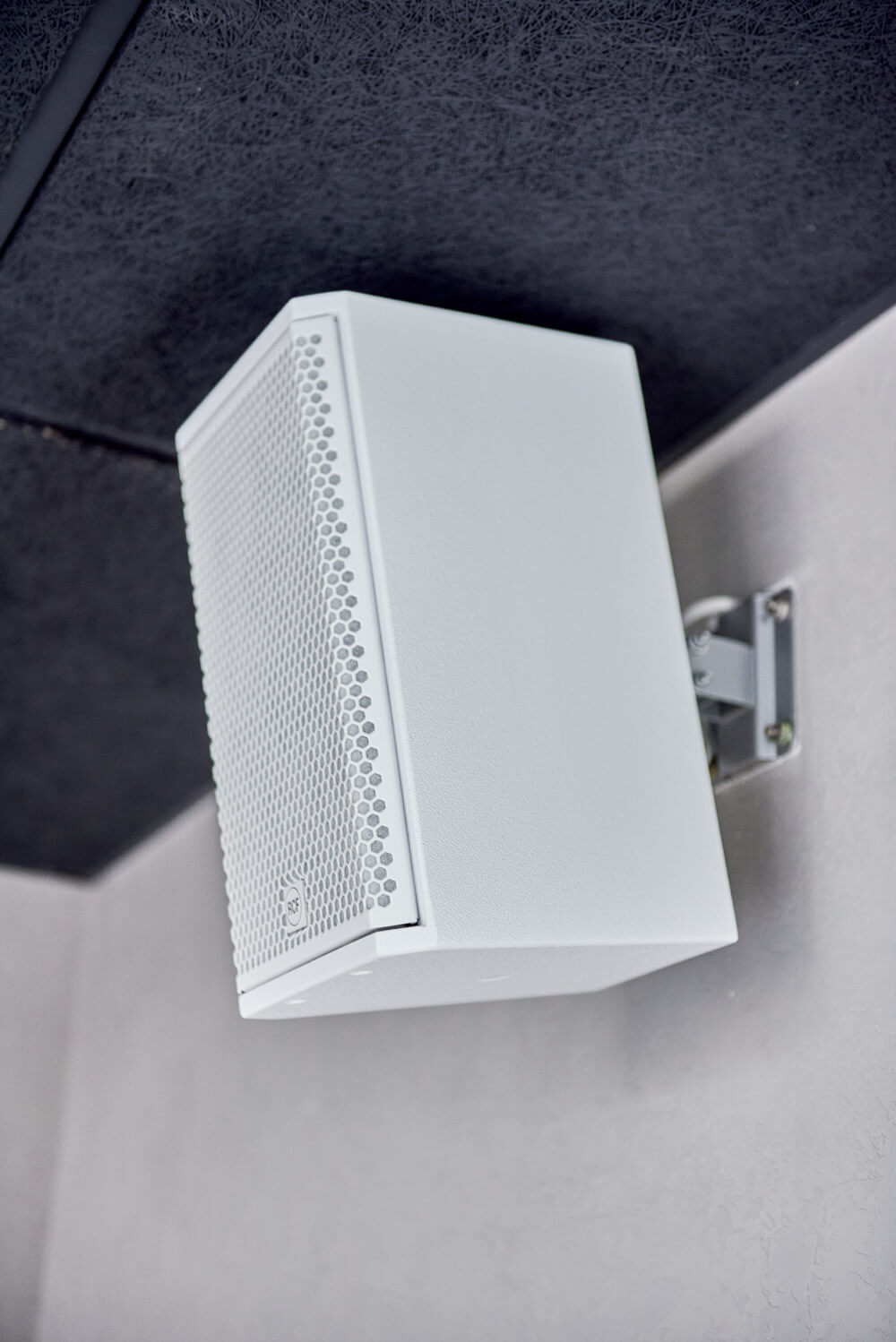

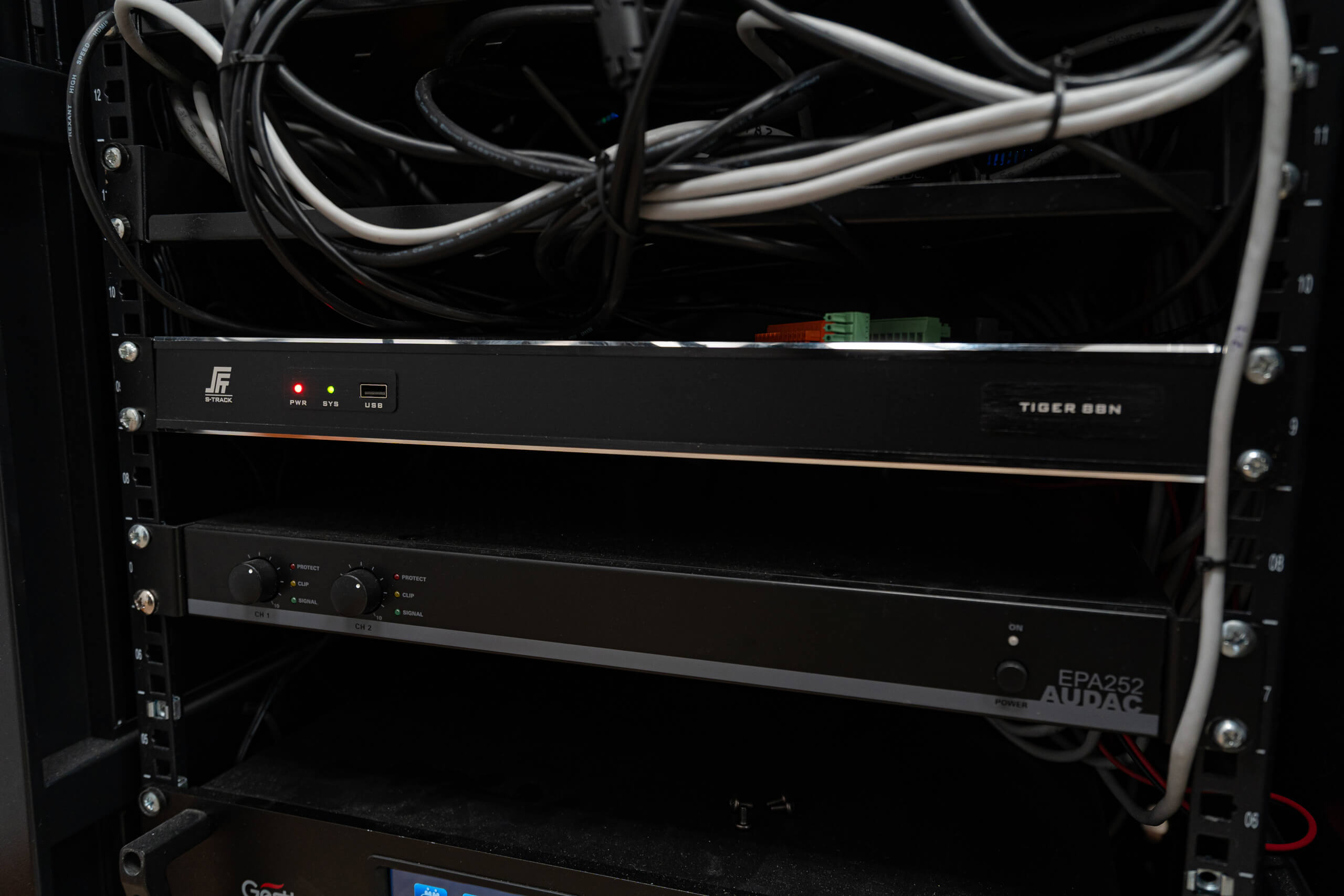

Цифровой аудиопроцессор S-Track с колонками Audac работают, чтобы участникам было слышно собеседников в ходе ВКС.

В конференц-зале проводятся не только ВКС, но и локальные мероприятия. Более того, заказчик записывает отдельные важные встречи, чтобы затем их просматривать. Внимательный читатель может заметить, что зал рассчитан на большое число участников – около 30, а камера установлена всего одна. Насколько информативными будут такие записи?

Важно понимать, что это PTZ-камера SmartCam A12NS с разрешением FullHD 1080p, с 12-кратным оптическим увеличением и с углом обзора 72.5°. Другими словами, она видит все помещение. Более того, наши инженеры настроили пресеты, чтобы камера наводилась на говорящего автоматически – без оператора. Говорящий нажимает кнопку на микрофонном пульте – камера наводится на него.

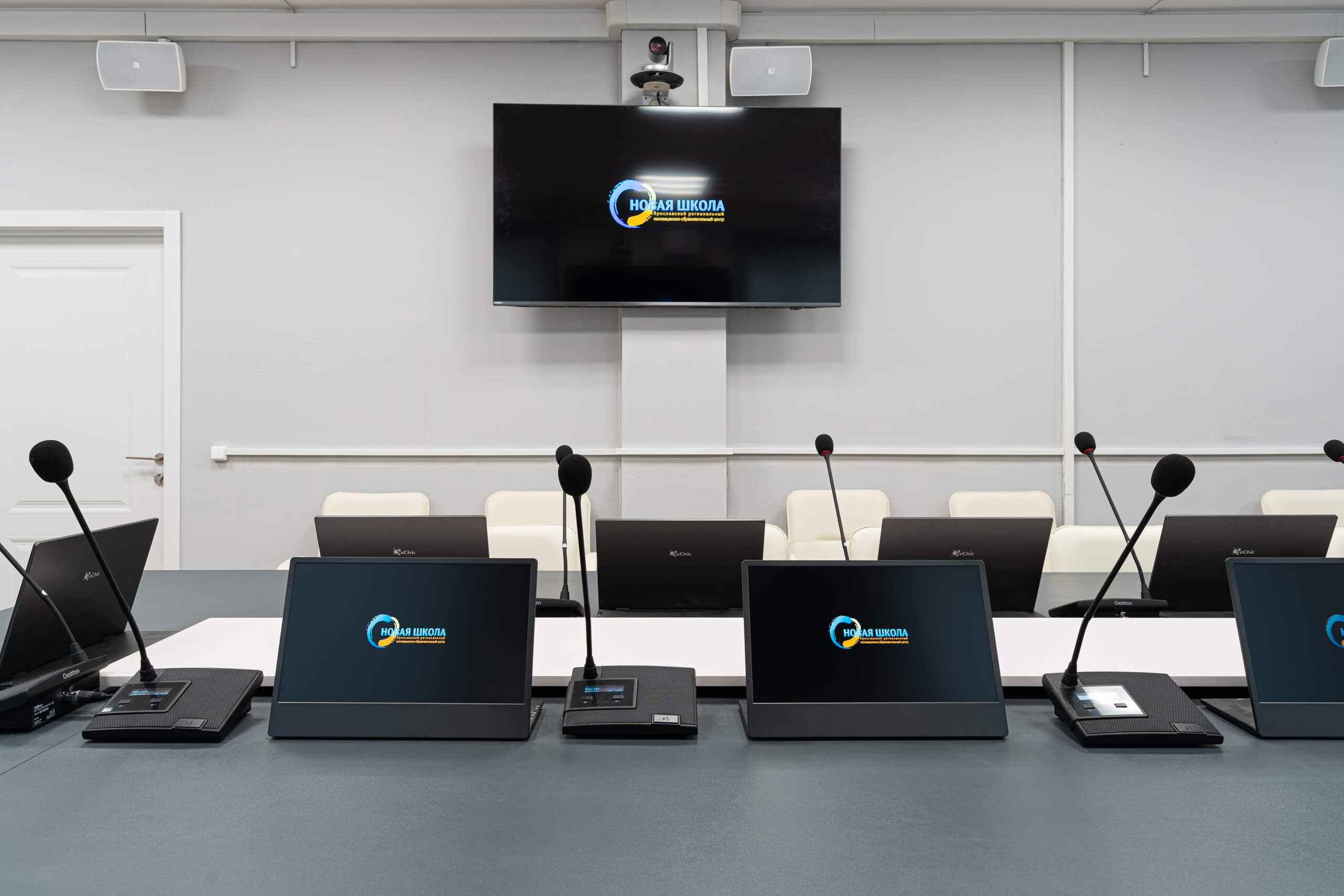

Оно выводится на две панели, которые висят на стенах. Одна – большая – основная. Вторая – дублирующая. Для президиума установлен монитор GeChic.

Тип помещения:

Переговорная 30 м²

Заказчик:

НовоморНИИпроект (г. Новороссийск)

О задаче

Офис нашей компании расположен в Москве, а клиенты — по всей России. В этот раз запрос поступил к нам из Новороссийска. Переговорную на 15 человек требовалось оснастить оборудованием для ВКС. Это все, что требовалось сделать? Конечно, нет. У этой задачи были три особенности – 3 “звездочки” сложности.

В переговорной выполнен дизайнерский ремонт. Интерьер стильный, глаз радуется. Красоту создает большое количество керамической плитки. Она на полу и на стенах. Добавим стекло окон, которое ситуацию не улучшает. Все это создает серьезные акустические сложности – сильное эхо.

Причина все та же – особенности интерьера. Никакие проводные решения использовать не удается, трассы будут бросаться в глаза и портить красоту ремонта.

И этим все сказано. Задачу требовалось решить оперативно.

Мы засучили рукава и приступили к работе. Наши специалисты учли все сложности, подобрали подходящее оборудование и выехали для выполнения монтажа и пусконаладки.

Фотографии проекта

Решение задачи – что получил заказчик

Наши специалисты при настройке учли эту особенность интерьера. Собеседники в ходе ВКС слышат чистый четкий звук, несмотря на эхо. Это заслуга беспроводной конгресс-системы Gestton EG-7230 и цифрового аудиопроцессора S-Track.

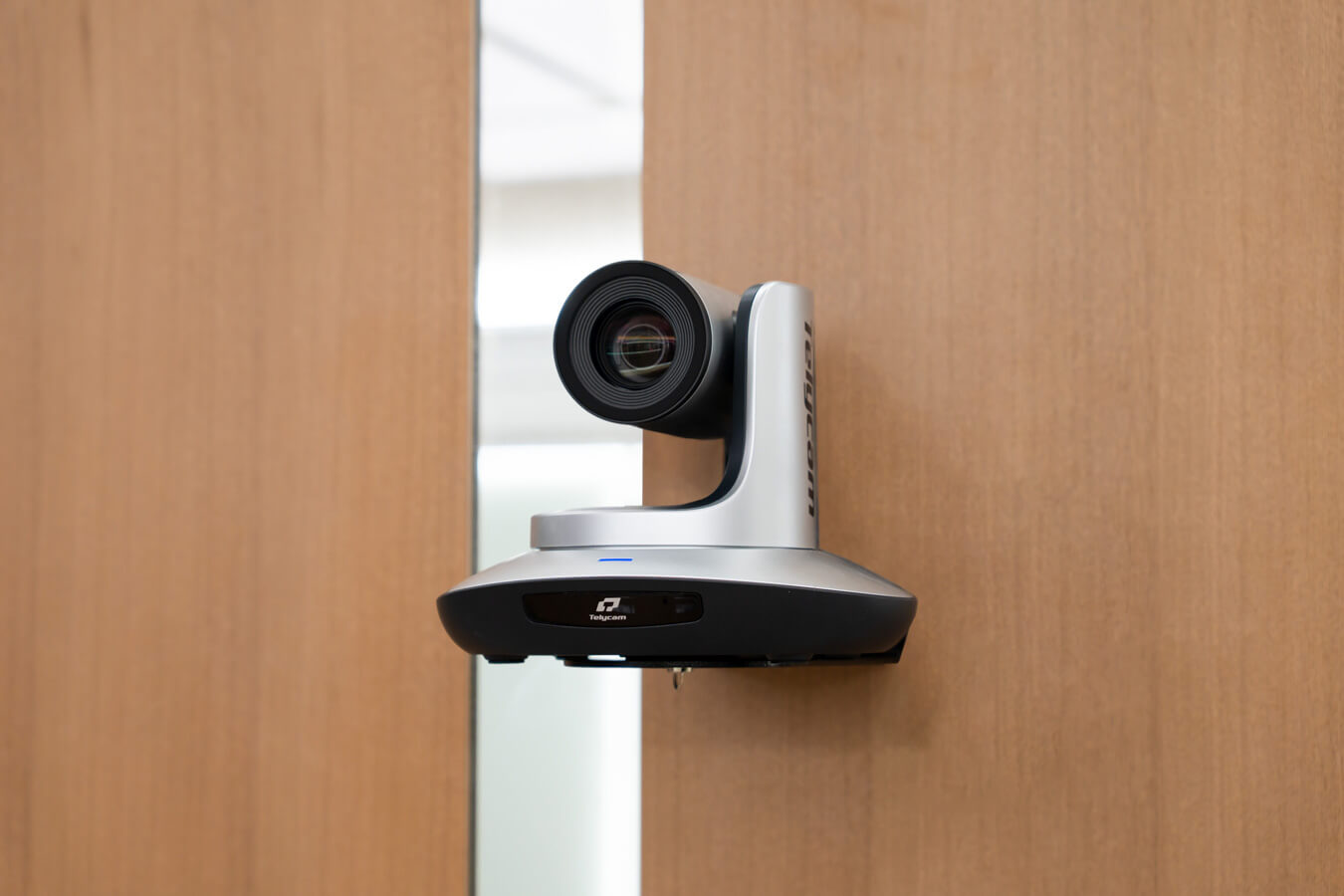

За захват видео в ходе ВКС отвечает PTZ-камера Telycam TLC-300-IP-5-4K. Она автоматически наводится на активный микрофонный пульт и создает кристально чистое изображение ультравысокой четкости с полной детализацией.

Изображение транслируется на панель 86" DIELLO SA-86P. Она обладает разрешением 4К и создает максимально детализированную картинку. Мы предложили именно этот бренд, так как его продукция отличается выгодным соотношением цены и качества.

За это отвечает система беспроводных презентаций Yealink RoomCast-001. С ее помощью участники переговоров могут легко выводить контент с ноутбуков, планшетов или смартфонов на общий экран для совместной интерактивной работы.

Видео проекта

Тип помещения:

Конференц-зал 40 м²

Заказчик:

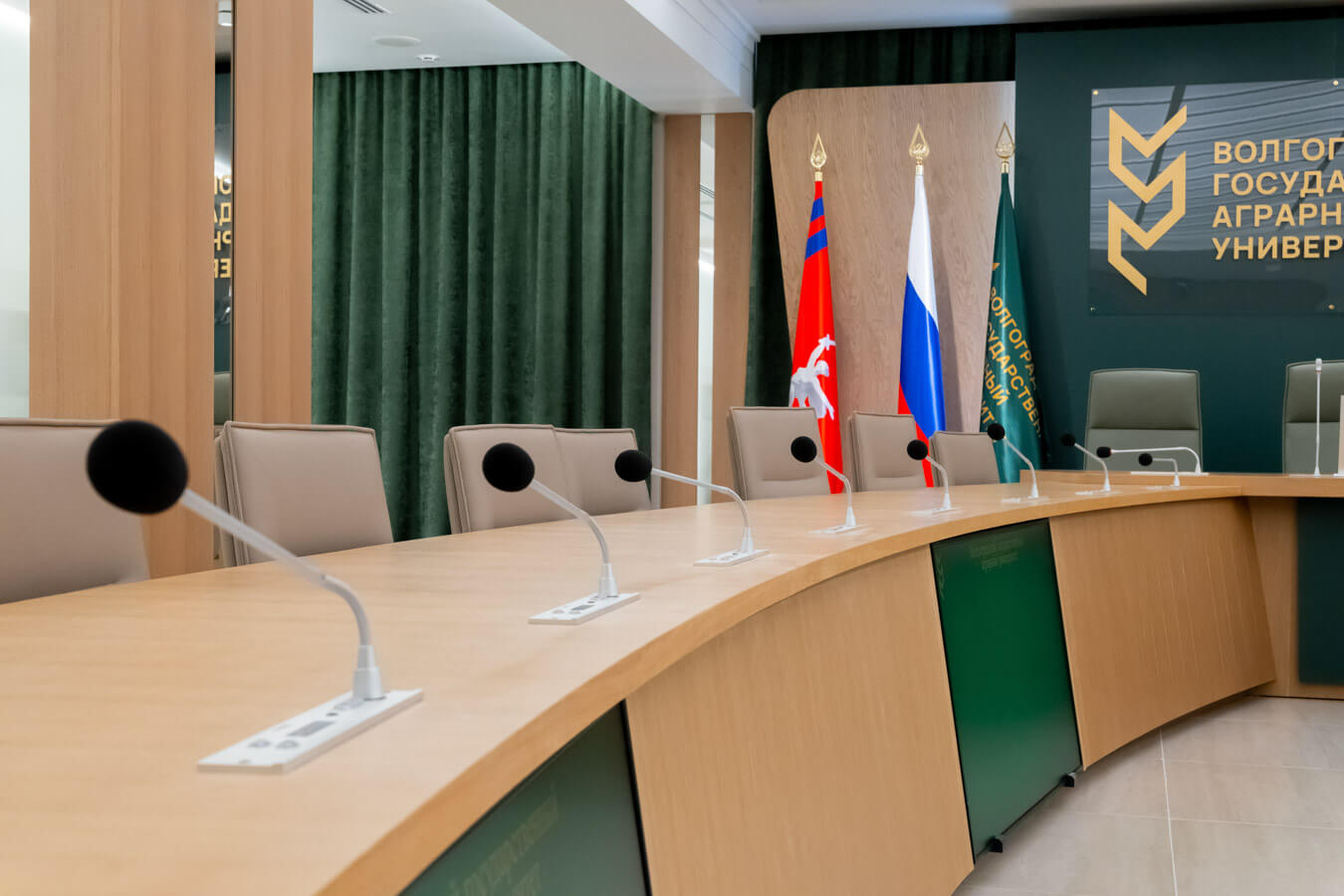

Волгоградский аграрный университет (ФГБОУ ВО ВОЛГОГРАДСКИЙ ГАУ)

О задаче

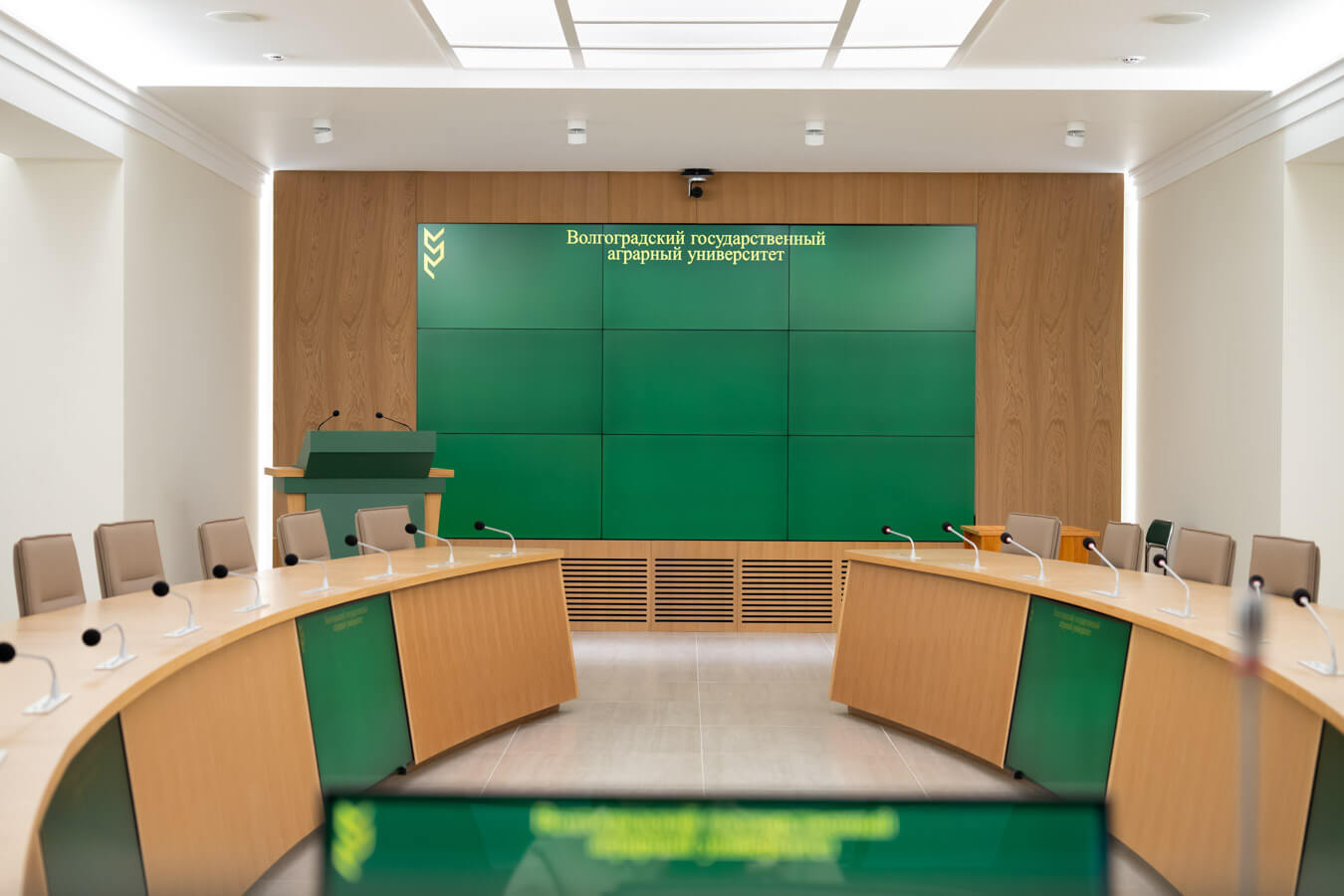

Конференц-зал в ВУЗе, оснащенный современным мультимедийным оборудованием, – это уже не роскошь, а стандарт. Такой зал становится площадкой для проведения разнообразных мероприятий. Что повышает известность ВУЗа, его конкурентное положение на рынке и позволяет разнообразить учебный процесс.

С другой стороны – многие учебные заведения ограничены в средствах. В стремлении рационально использовать каждый рубль допускаются ошибки, которые приводят к снижению функциональности оборудования и возможностей конференц-зала.

Даже при ограниченном бюджете можно превратить конференц-зал в современную площадку для проведения разнообразных мероприятий.

Подготовили для вас 5 практических советов, как правильно подходить к оснащению конференц-залов в учебных заведениях. Для наглядности и максимальной пользы рекомендации даны на примере нашего проекта для Волгоградского ГАУ.

Особенность задачи

В конференц-зале проводятся разнообразные мероприятия:

• Онлайн – ВКС, трансляции форумов, открытых столов, турниров и т.д.
• Локальные встречи и совещания

Требовалось уложиться в ограниченный бюджет и разработать решение для захвата видео и звука.

Фотографии проекта

Результат работы - что получил заказчик

Камеры расположены так, чтобы в кадре мог быть любой участник мероприятия, сидящий за столом. Схема расположения следующая. На одной стене 2 камеры и по одной на двух других стенах.

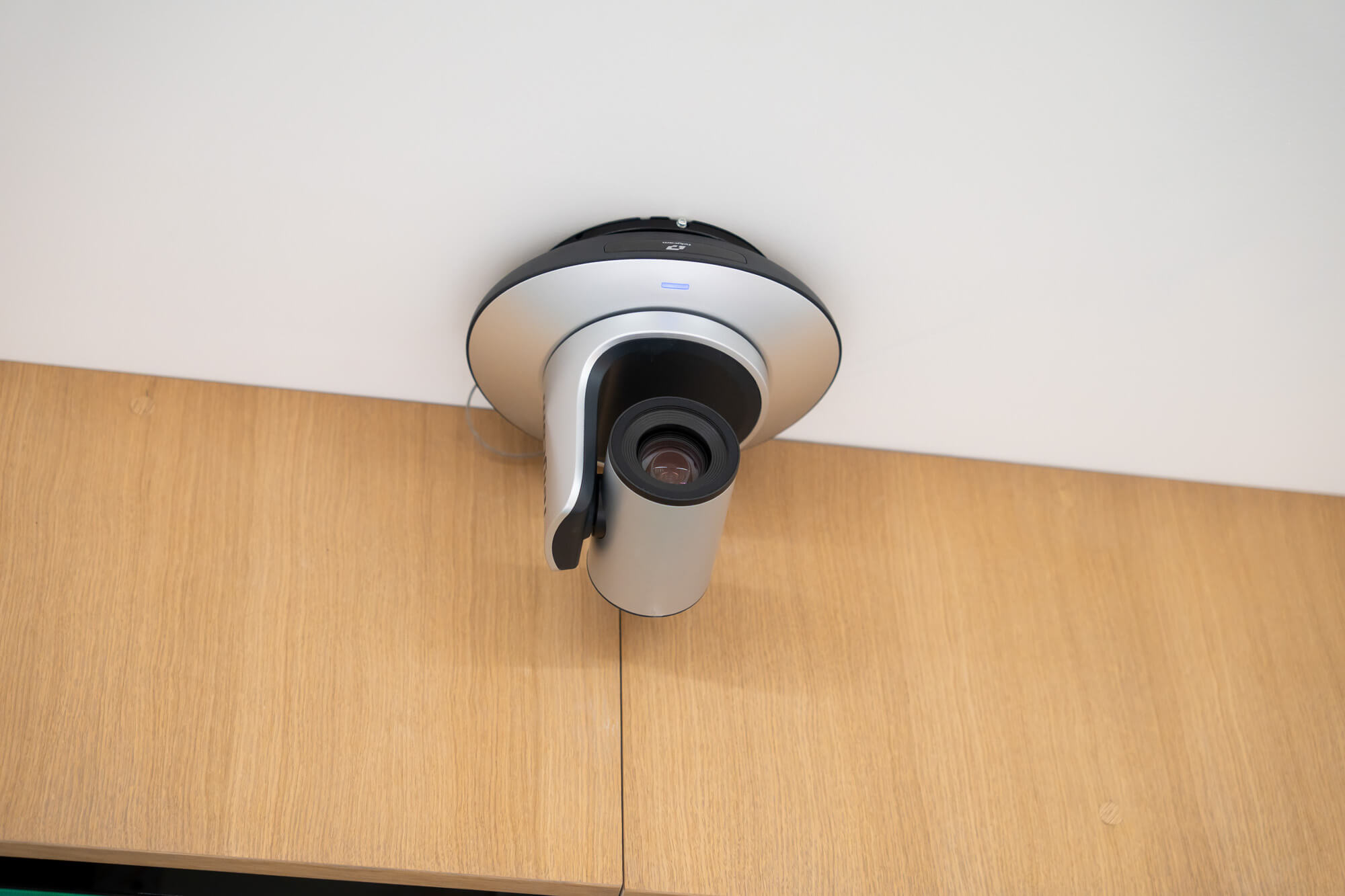

PTZ-камеры SmartCam A12NS создают изображения FullHD 1080p с четкой прорисовкой деталей. 12-кратный оптический зум позволяет акцентировать внимание на выбранном человеке, а встроенная система автофокуса делает картинку четкой и не размытой.

Работой камер управляет один оператор. Он располагается за отдельным пультом, наводит камеру и выводит с нее изображение в трансляцию. Наши специалисты создали пресеты в камерах – предусмотрели варианты, куда может наводиться каждая из них. Оператору достаточно нажать кнопку на пульте, и камера поворачивается, куда нужно, и зумируется.

Установленное оборудование и его настройки позволяют обойтись без монтажера, что экономит финансовые средства. Оператор выбирает с какой именно камеры изображение идет в запись. Такое решение избавляет от необходимости монтировать видео после мероприятия.

Ограниченный бюджет не позволял использовать конференц-систему. Поэтому для захвата звука используются два спикерфона Maxhub BM31, которые отлично справляются со своей задачей. Система шумоподавления на базе искусственного интеллекта подавляет эхо и локализует звук – речь чётко различима, независимо от положения спикеров в зале. Даже если одновременно говорят несколько человек – удалённый собеседник четко слышит каждого говорящего.

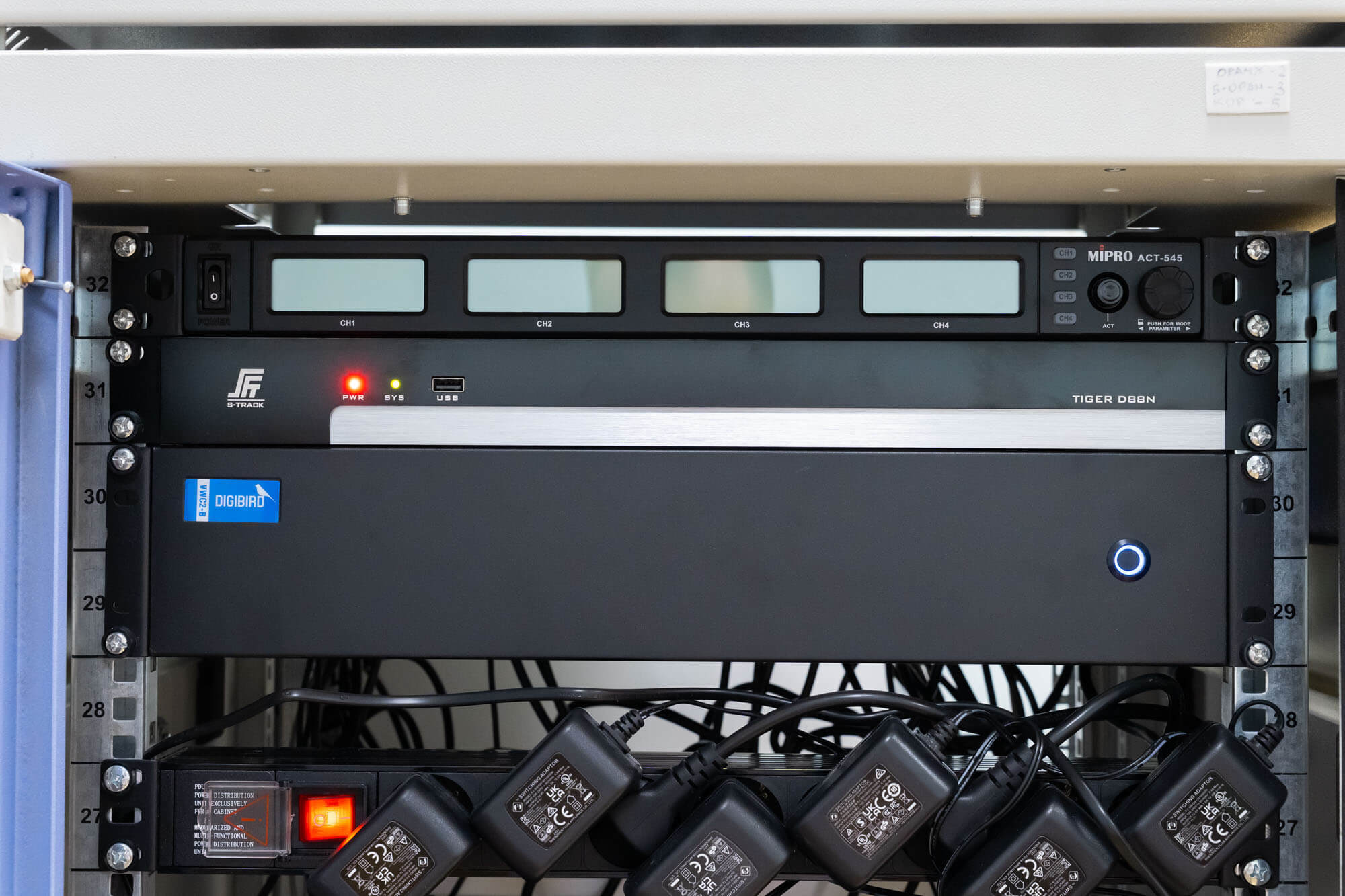

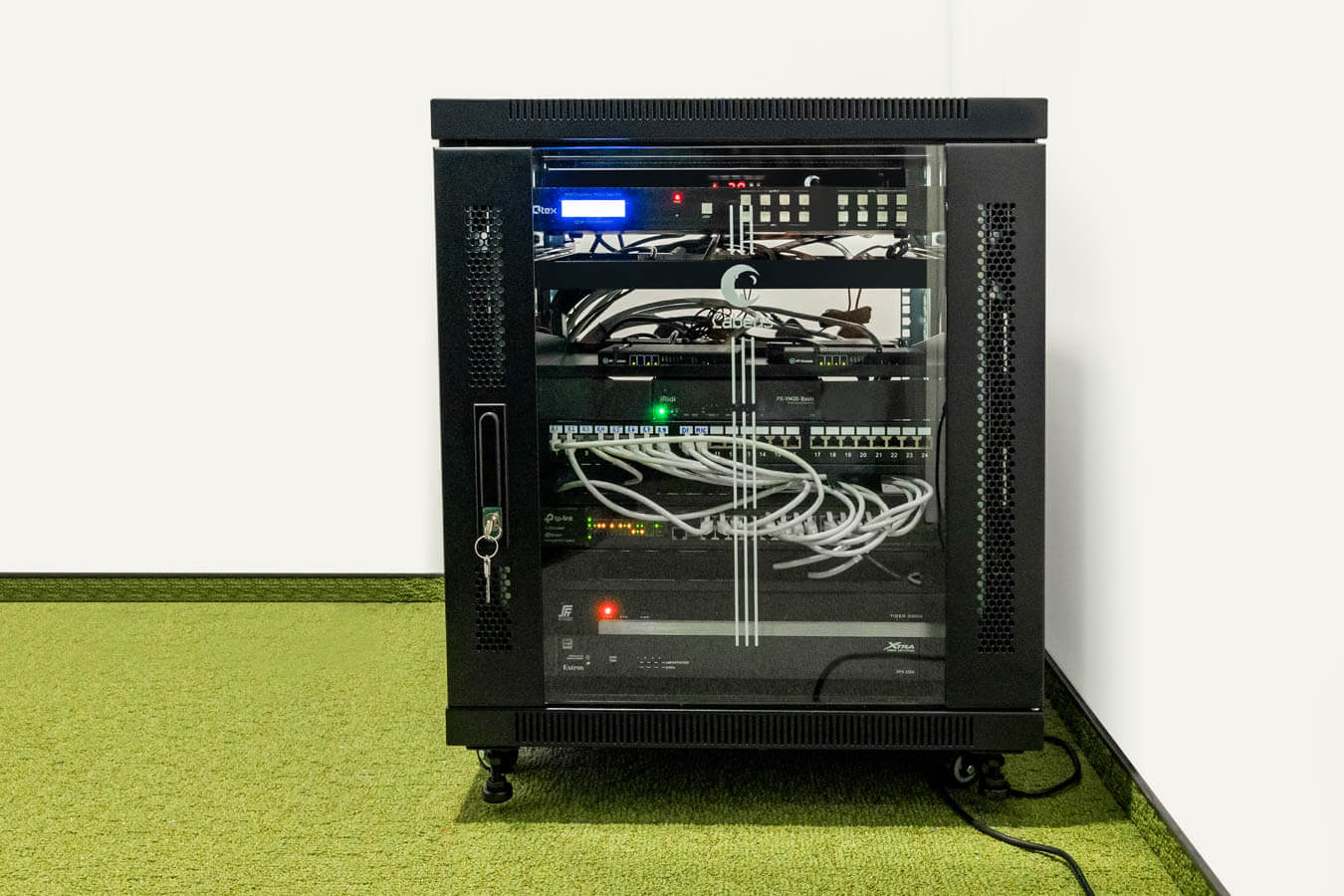

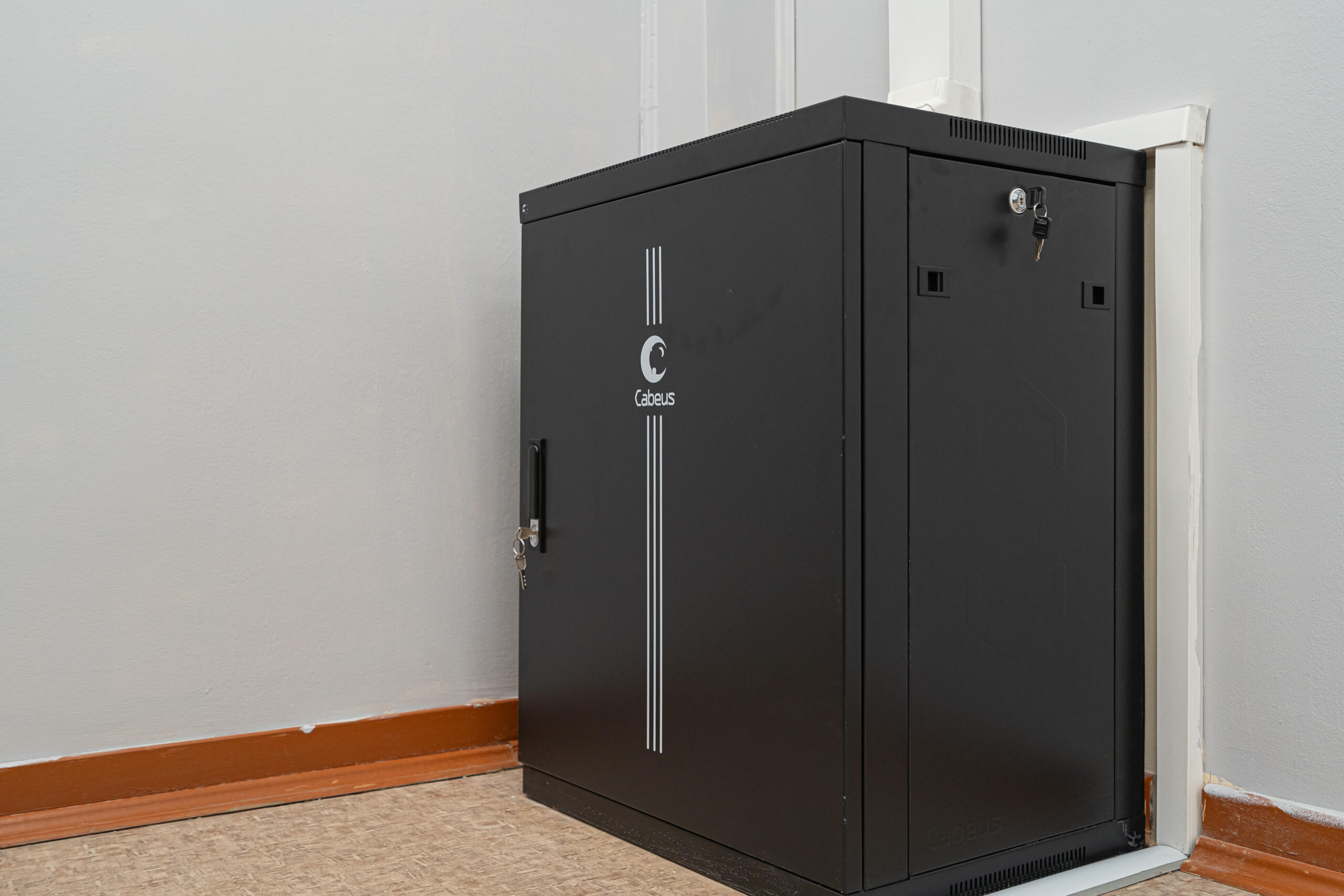

Все дополнительное оборудование собрано в одном телекоммуникационном шкафу. Он скрыт аккуратной ширмой. Незаметен для присутствующих и обеспечивает удобный доступ к оборудованию для обслуживания.

Видео проекта

Тип помещения:

4 переговорные. Площадь каждой 40-50 м²

Заказчик:

Компания “ААЦ”

Задача:

Подбор, доставка, выдача оборудования на тестирование, обучение пользователей

О задаче

Наши специалисты выполнили сотни проектов. Ни один нельзя назвать легким и простым. В каждом были свои ограничения и сложности. Про эту задачу мы скажем иначе. В этом проекте нас не ограничивали только в сроках… и все. А какие были сложности?

Сложность первая: четыре помещения. Требовалось оснастить оборудованием для ВКС не одно, не два, а четыре помещения.

Сложность вторая: непростые акустические условия. У каждого помещения была какая-то своя акустическая изюминка. Где-то эхо, где-то шум или гул.

• Первые две переговорные – типичные аквариумы: стеклянные стены, стеклянный стол, высокие потолки, плитка на полу.
• Третье помещение – опенспейс. В его центре выделено пространство для переговоров. Его границы чисто символические – просто стеллажи с полками.
• Четвертая переговорная – гулкая комната с большим количеством окон, высокими потолками и шумным кондиционером.

Сложность третья: бюджет. Он серьезно ограничен, и этим все сказано.

Самое важное. Ни одна из этих сложностей не поддается коррекции. Например, бюджет не увеличить, стеклянные стены не демонтировать. Все условия принимаются за данность. Вот такие вводные задачи.

Требовалось решить вопрос захвата и вывода звука во всех помещениях так, чтобы звук был чистым, и уложиться в ограниченный бюджет.

Фотографии проекта

Решение

Как вы понимаете, наши специалисты справились с этим испытанием. Для решения поставленной задачи использовалось оборудование iMageTech.

Какие выгоды получил заказчик

В четырех помещениях используются два комплекта оборудования. ВКС не проводятся одновременно во всех четырех помещениях, поэтому двух комплектов достаточно. Оборудование полностью мобильное, легко переносится из одной переговорной в другую, а настройка под особенности помещения производится автоматически при включении. В состав каждого комплекта входит базовая станция и 6 спикерфонов.

В базовой станции iMageTech предусмотрено несколько режимов работы. Она позволяет подключать различные устройства, например, компьютеры, ноутбуки, смартфоны, планшеты и кодеки видеоконференцсвязи.

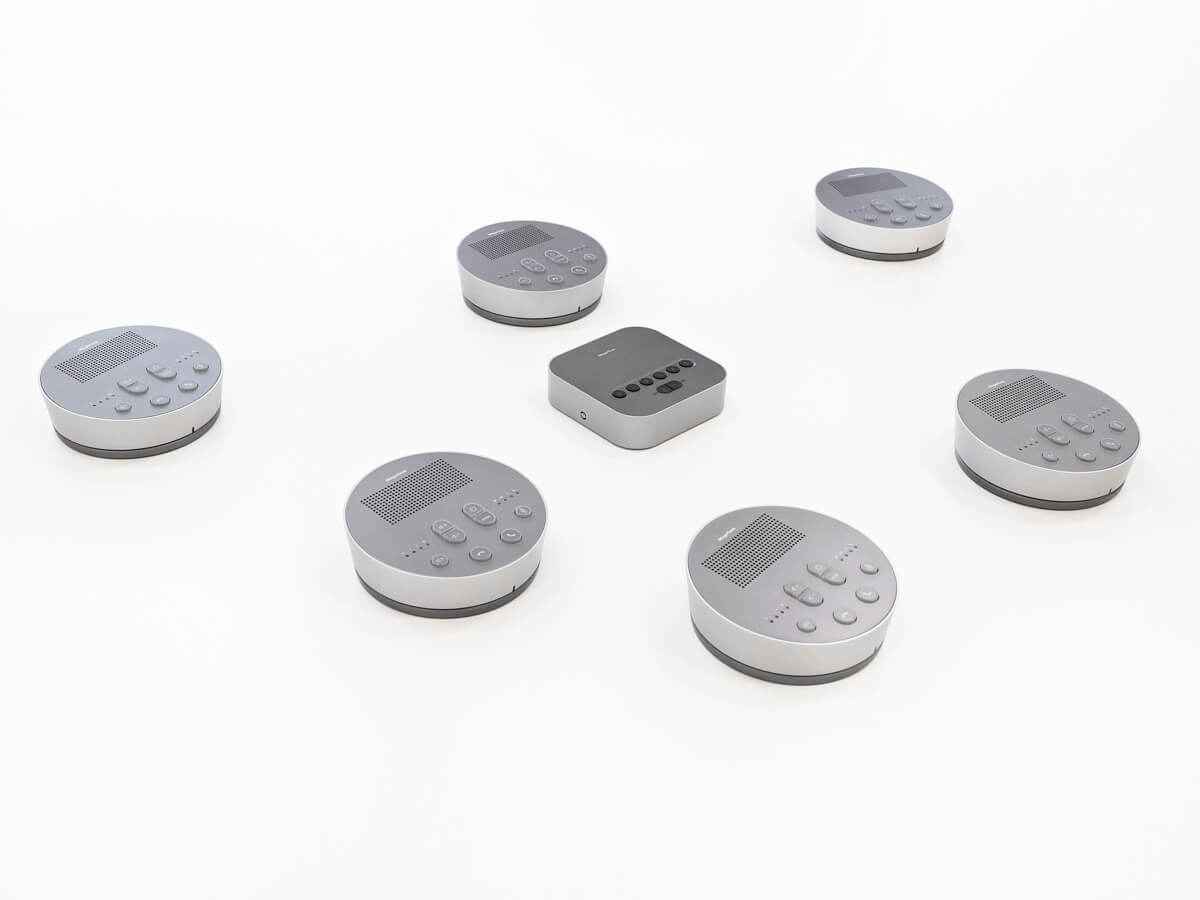

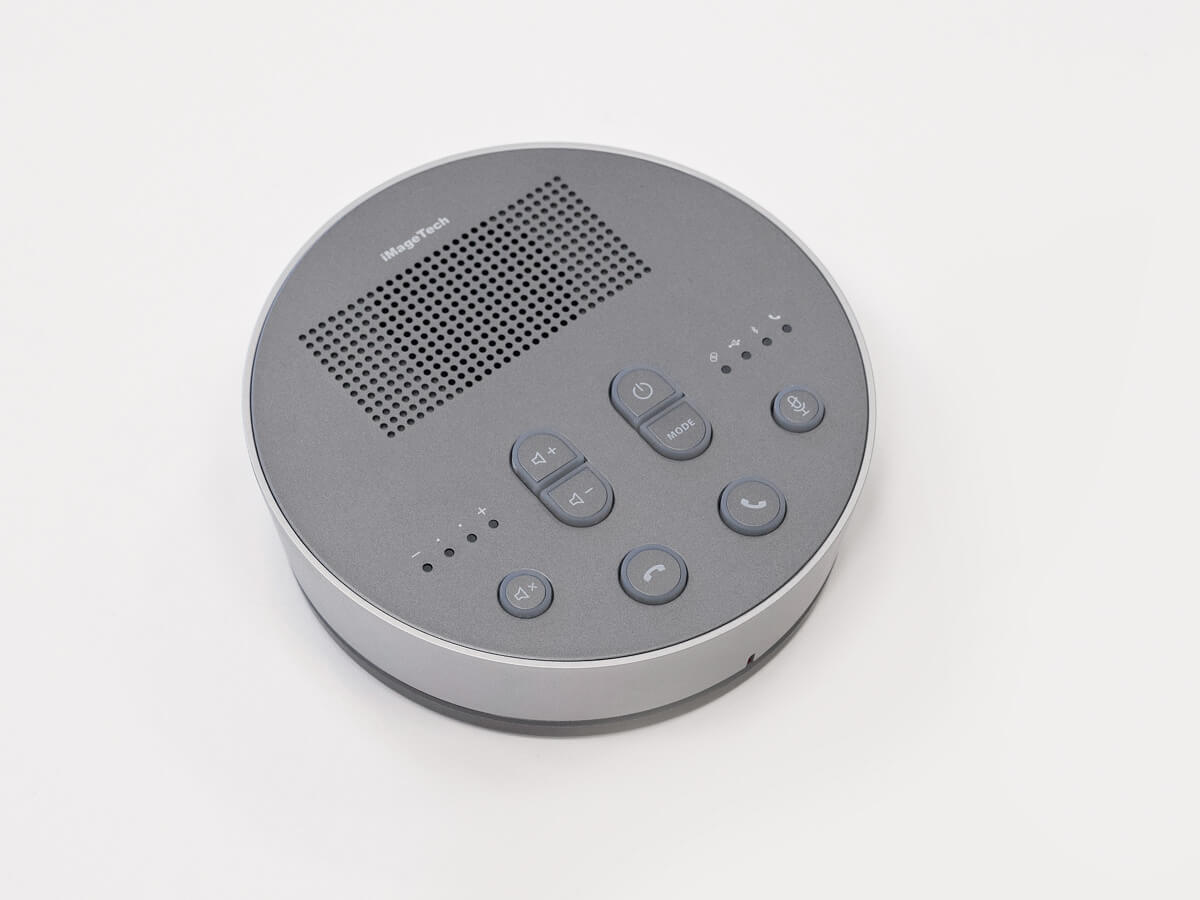

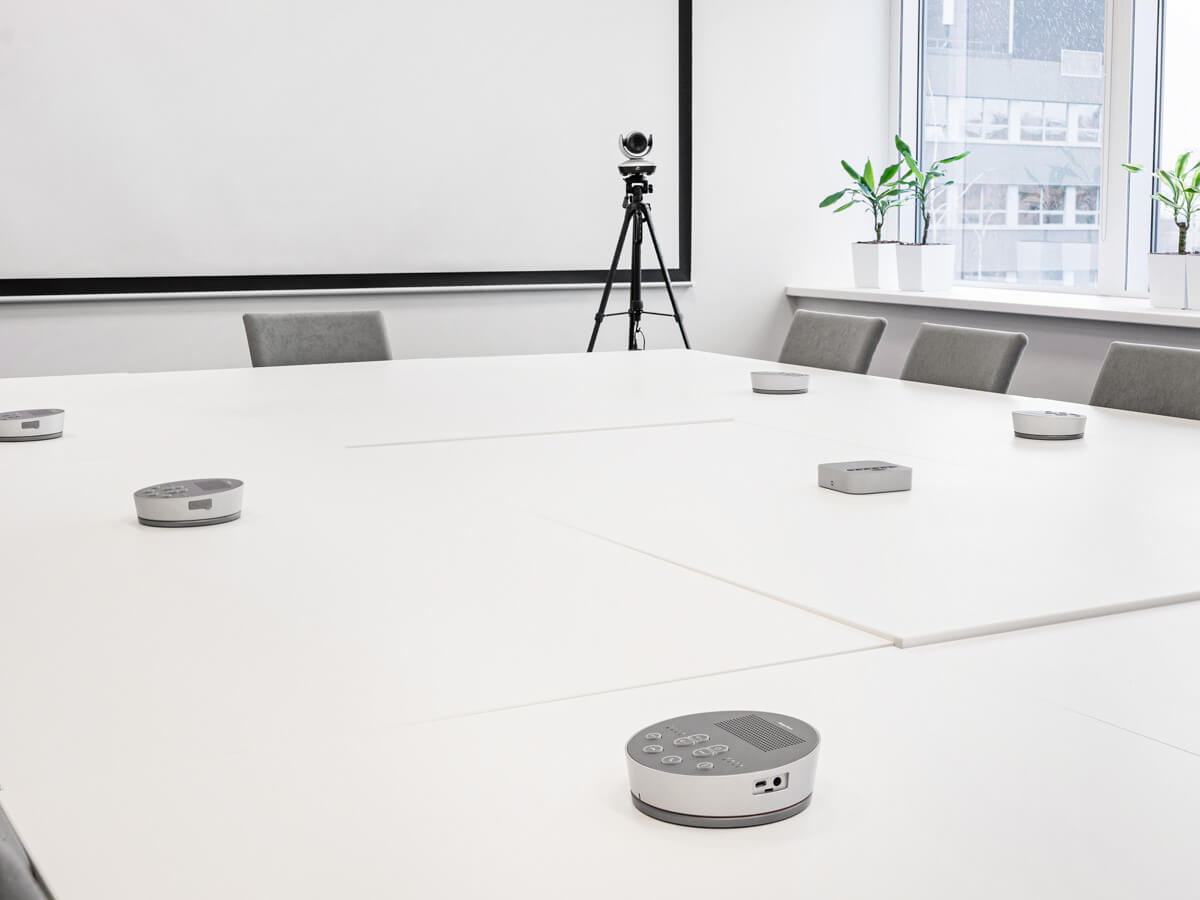

В составе каждого комплекта 6 профессиональных беспроводных спикерфонов iMageTech. Они отлично себя показывают даже в помещениях с непростыми акустическими условиями. Радиус захвата звука микрофона – 3 метра. Он поддерживает все современные технологии подавления эха. Более того, он бережет связки говорящего. В шумном помещении приближаться к спикерфону и говорить нарочито громко не требуется. Устройство само корректно повышает уровень сигнала и передаёт голос собеседнику так, как нужно. Широкополосный динамик мощностью 3 Вт создает чистый звук – отлично слышно, что говорит собеседник.

Возможности оборудования iMageTech позволяют расставить максимально большое количество беспроводных спикерфонов на столе. Таким образом, каждый участник ВКС будет находиться в комфортной близости к микрофону.

Работать с оборудованием iMageTech очень просто. Базовая станция поддерживает режим Plug and play и не требует никакого дополнительного программного обеспечения или помощи профессиональных специалистов. Наши инженеры провели обучение для представителей заказчика. А статьи из нашего блога сняли многие вопросы.

Тип помещения:

Холл учебного заведения

Заказчик:

Учебно-исследовательский центр Московской Федерации профсоюзов (УИЦ МФП)

Услуги в рамках проекта:

Подбор, доставка, монтаж и пусконаладка оборудования, обучение сотрудников пользоваться оборудованием

О задаче

Популярность и востребованность видеостен в последнее время растет не по дням, а буквально по часам. Особенной популярностью они пользуются в учебных заведениях: школах, колледжах и ВУЗах. У высокой популярности есть и обратная сторона. При выборе видеостен часто допускаются ошибки, которые приводят к переплатам и к тому, что выбранное оборудование не может в полной мере решить поставленные перед ним задачи.

Подготовили для вас 5 практических советов, как правильно выбрать видеостену. Для наглядности и максимальной пользы рекомендации даны на примере нашего проекта для УИЦ МФП.

Фотографии проекта

Краткое содержание кейса: что требовалось заказчику, что мы предложили

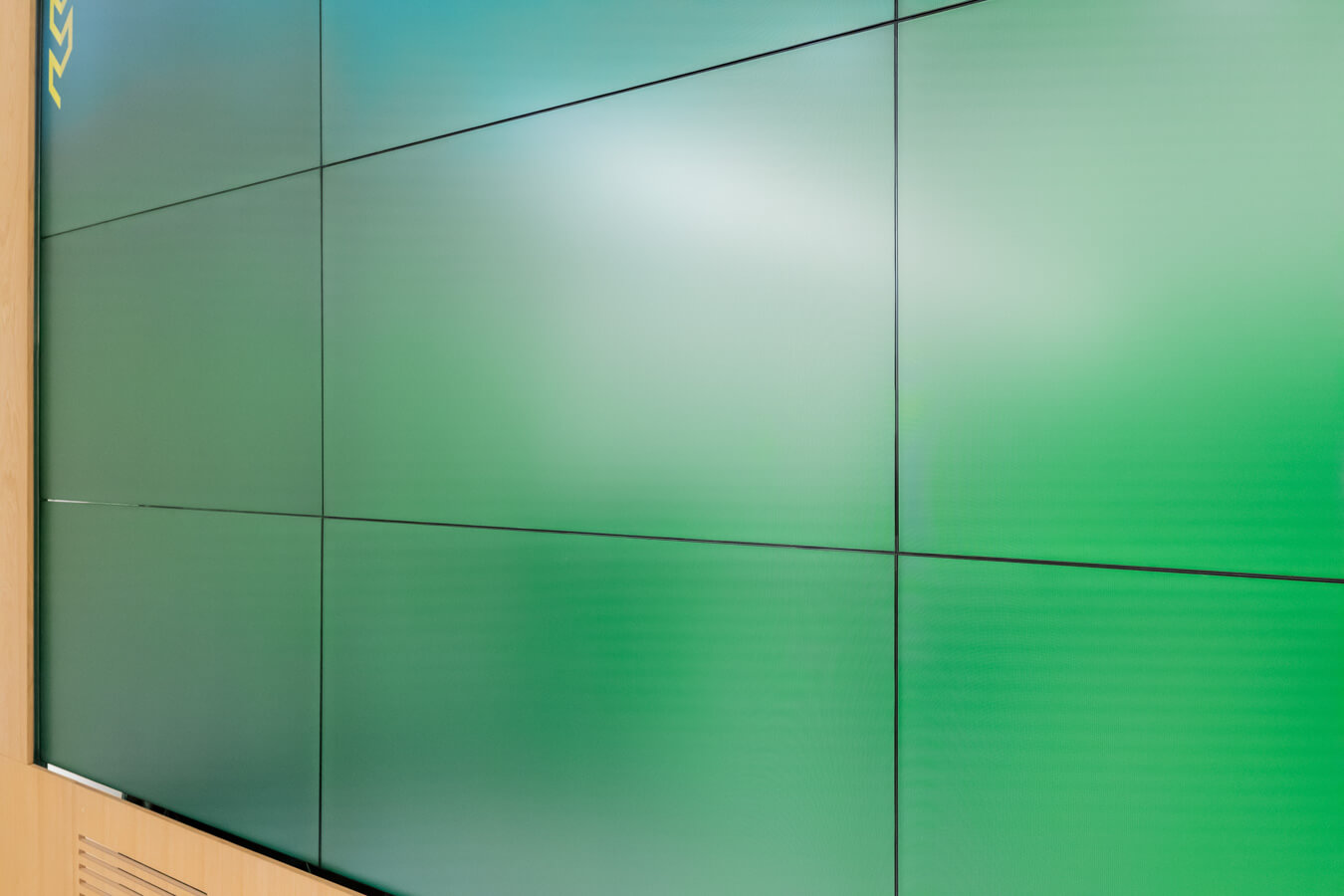

Однажды мы получили запрос на видеостену. Она будет расположена в холле учебного заведения. На видеостене будет транслироваться расписание занятий учебного заведения, а также рекламные и проморолики.

Заявка содержала четкие требования. Мы взглянули на характеристики, и нас такие требования насторожили. Посмотрите на заявку и вы.

Требовалось поставить и установить видеостену одного из брендов, покинувших Россию, с такими характеристиками: 4×4, ЖК/LED монитор 55", 4K, 1920×1080, LED BLU, шов 3,5 мм. Яркость (кд/м2): 500.

Ничего не настораживает? При первом взгляде — нет. Но у нас тут же возник ряд вопросов:

• Почему выбран бренд, продукция которого не имеет гарантийной поддержки на территории РФ?
• Почему размер именно 4×4?

Наши специалисты разобрались в ситуации, изучили сценарии использования и предложили клиенту видеостену 3×3, состоящую из профессиональных дисплеев Eliteboard 55" с суммарной толщиной рамок 3.5 мм, с прямой светодиодной интеллектуальной подсветкой.

Такая видеостена на все 100% решила поставленные задачи, а еще сэкономила более миллиона рублей и подарила заказчику уверенность на годы вперед.

Продолжайте чтение, и вы узнаете, как у нас это получилось, какие подводные камни могут поджидать вас при выборе видеостены и как их избежать.

Видеостена будет расположена в холле учебного заведения напротив больших окон. Они создают сильную контровую засветку. Наши специалисты понимали, что модель, которую изначально хотел заказчик, не справится в такой ситуации. Изображение будет теряться в лучах яркого света, а информация плохо восприниматься. Поэтому мы предложили оборудование Eliteboard.

Если сравнить технические характеристики двух моделей лоб в лоб, то на бумаге они практически идентичны. Но дьявол кроется в деталях. В Eliteboard используется более качественная начинка: матрица, чипы, электросхемы и т.д. Зная это, мы были уверены, что предложенная видеостена справится с контровой засветкой.

При выборе видеостены важно учитывать, кем будет производиться гарантийное обслуживание. Оборудование сложное — возможны любые ситуации.

Другой поставщик предложил заказчику видеостену бренда, ушедшего из России. Мы прекрасно понимали, что это ОЕМ-оборудование, доставленное из Китая по параллельному импорту. Такие модели не имеют полноценного гарантийного обслуживания на территории РФ.

В отличие от Eliteboard. Вендор находится в России и оказывает полноценное гарантийное обслуживание на высшем уровне. Более того, у панелей Eliteboard время наработки на отказ до 50 000 часов. Что вселяет уверенность на годы вперед.

Гладко было на бумаге, да забыли про овраги. Эта древняя мудрость в полной мере отражает суть совета. Другой поставщик предлагал заказчику видеостену 4×4. Если посмотреть размеры помещения, то в принципе оборудование вписывается. Но… мы всегда проводим “натурные испытания”.

Наши специалисты выехали на объект и на стене малярным скотчем разметили, как будут выглядеть видеостены 3×3 и 4×4. Оказалось, что оба варианта подходят по размеру. Но! Модель 4×4 вписывается практически в пол и потолок. Сверху и снизу оставалось, примерно, по 25 см, что не очень практично. Более того. Разница в цене между ними составляет более миллиона рублей.

Поэтому заказчик выбрал видеостену размером 3×3. Практично и выгодно.

При выборе оборудования для видеостены важно понимать, какой контент будет транслироваться.

Какие могут быть варианты:

• Статичный контент. Если видеостена небольшая, то панели можно подключить последовательно.

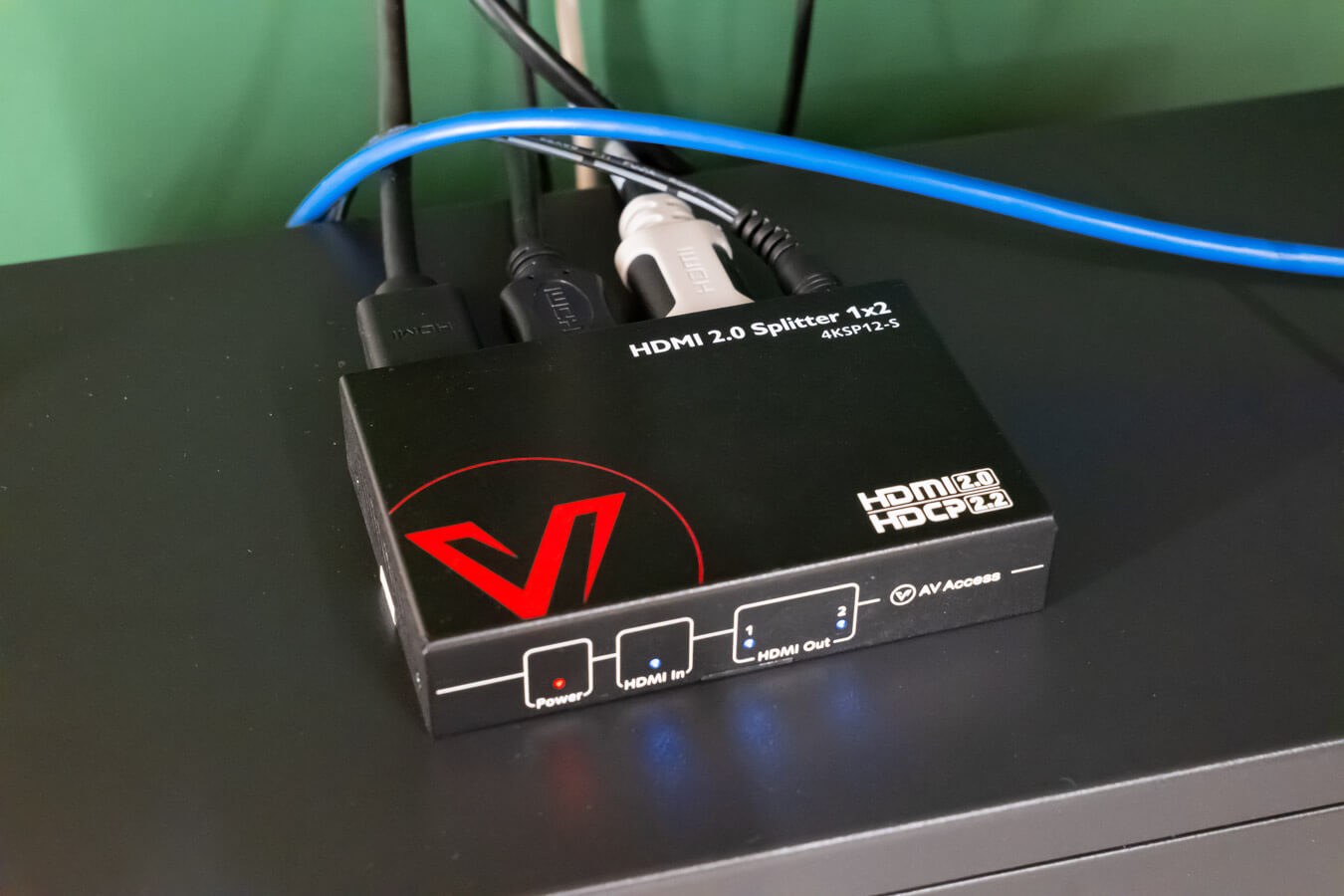

• Смешанный контент, но чаще статичный. В этой ситуации нужен сплиттер.
• Динамичный контент. Лучше использовать профессиональный матричный коммутатор для видеостен. Он обеспечивает плавное изображение с минимальными задержками.

Более того, важно учитывать, что именно будет транслироваться на видеостене. Если расписание занятий и периодически реклама, как планировал заказчик, то достаточно панелей 55" и шов 3.5.

Если же видеостена будет использоваться для показа презентаций в зале ВКС, то лучше рассмотреть 55" и шов 0.8 или LED-экран. Если же видеостена будет установлена на сцене, то для данного сценария подходит однозначно LED-экран.

Изучив все сценарии использования, мы предложили клиенту видеостену 55" со швом 3.5. А вместо дорогого и ненужного для данного типа контента контроллера использовали качественный усилитель-распределитель HDMI, который успешно выполняет задачи.

Крепление — важная часть видеостены, влияющая как на эстетику, так и на практичность. Мы использовали крепеж откидного типа. Он полностью соответствует требованиям надежности и обеспечивает удобный доступ для обслуживания панелей.

Тип помещения:

Конференц-зал 47 м²

Заказчик:

Группа Autodistribution Russia

Задача:

Подбор, закупка, доставка, монтаж и пусконаладка оборудования

О задаче

Может показаться, что задача – легче не бывает. Компактный конференц-зал. Нужна система для ВКС. Что тут сложного? Не спешите с выводами.

Начнем с геометрического вопроса. Знаете, какой длины торцевые стены в этом конференц-зале площадью 47 м²? 10 метров! Десять. Продолжаем разговор. Сколько человек будут принимать участие в совещаниях за эти столом? 30! Тридцать участников располагаются вокруг стола.

• Нужна система отображения. Такая, чтобы изображение было видно всем участникам совещаний, которые сидят вокруг стола, и взгляды их направлены в разные стороны.
• Нужны камеры. Не одна, а несколько, чтобы в ходе ВКС выхватить любого из говорящих, где бы за столом он ни находился.
• Нужно вписаться в ограниченный бюджет.

Чувствуете, как задача из «легче не бывает» превращается в «ого»?

Наши специалисты предлагали разные варианты решений. Такие, чтобы соответствовали всем критериям. Строгим внутренним стандартам. Не менее требовательным пожеланиям клиентов. И, конечно, укладывались в бюджет.

Фотографии проекта

Вот что получилось в результате

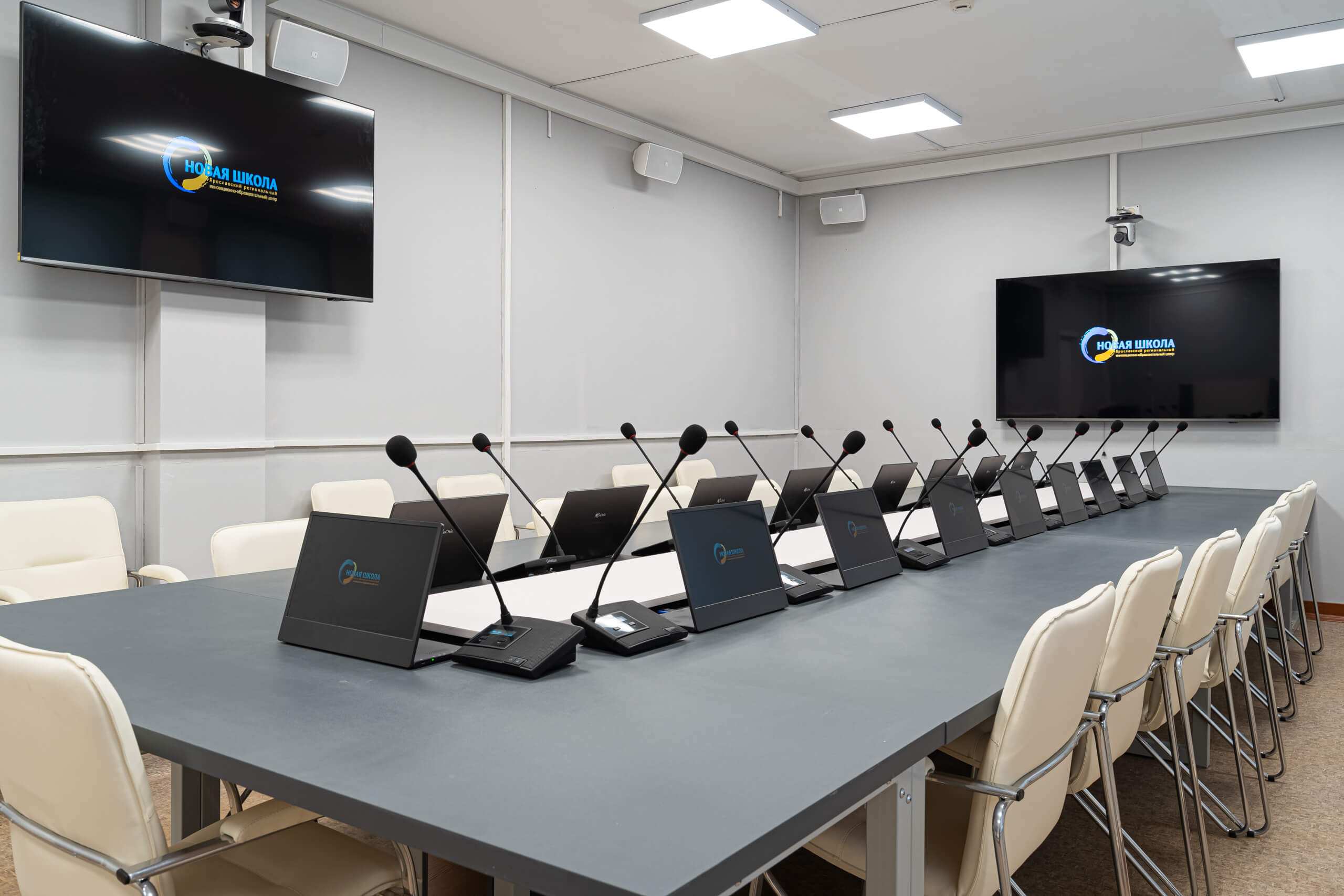

Классический зал для совещаний и проведения ВКС, в котором:

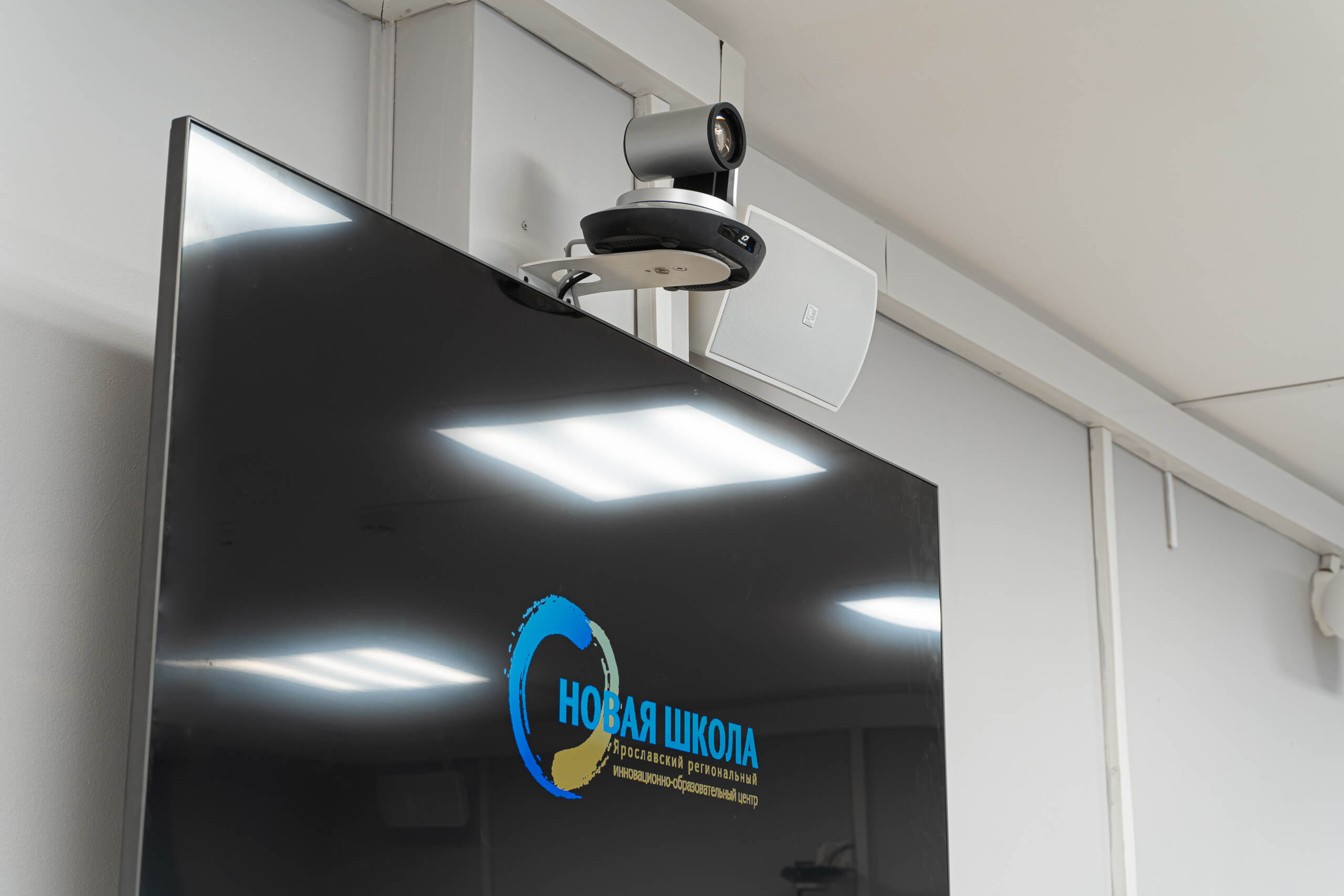

На каждой стене по камере. Когда микрофонный пульт включен участником, одна из камер наводится на него. Все камеры наши специалисты настроили так, чтобы с разных ракурсов получить хорошую перспективу участников, где бы они ни сидели.

Из расчета на двух участников один микрофон, чтобы уложиться в бюджет проекта.

По 6 с боковых сторон стола и по одному с каждой торцевой.

В них розетки, USB и HDMI порты для совместной работы. Можно подключить ноутбуки участников или USB-флешку вставить.

Стильное и функциональное решение. Какие же 5 необычных решений предложили наши специалисты? Рассказывает ведущий инженер Smart-AV Антон Бессараб.

Видео проекта

Тип помещения:

Кабинет руководителя 35 м², переговорная 27 м², конференц-зал 48 м².

Заказчик:

Компания “Герс Технолоджи”.

Услуги в рамках проекта:

Проектирование, подбор оборудования, доставка, монтаж, пусконаладочные работы.

О задаче

В рамках этого проекта наши специалисты оснастили 3 помещения и решили 9 задач. Каких? Устраивайтесь поудобнее, сейчас все расскажем и покажем. Первым делом предлагаем оценить, какие решения мы разработали для каждого помещения. А затем выясним, что же это за 9 задач.

Фотографии проекта

Кабинет руководителя

Кабинет рассчитан на двух человек: генерального директора компании и директора филиала. ТОП-менеджеры работают в одном кабинете, их рабочие места оборудованы за единым большим столом. Оба руководителя регулярно проводят ВКС — каждый для своих задач.

Чтобы начать свою конференцию одному из ТОПов, достаточно нажать кнопку на док-станции. За 2 секунды его компьютер подключается к оборудованию для ВКС — можно начинать. Аналогичный алгоритм реализован и для второго руководителя. Одна кнопка, две секунды — все готово для начала видеоконференции.

Управляет подключениями мощная док-станция KVM AV Access iDock со встроенным KVM-коммутатором и 12 портами. Хаб отличается легкостью подключения и переподключения. Он позволяет связать два компьютера, два монитора и множество периферийных устройств.

Для трансляции изображения и звука используется видеосаундбар SmartCam. Это интеллектуальное современное многофункциональное устройство «все-в-одном». Компактная стильная модель, которая органично вписывается в интерьер кабинета.

Камера, встроенная в видеосаундбар, создает видео в формате Ultra HD 4K. Картинка получается яркой и детально прорисованной, а движущиеся предметы показываются плавно и реалистично. У камеры широкий угол обзора — 110⁰ по горизонтали. Нет нужды вручную направлять каждый раз камеру на того, кто проводит ВКС. Чтобы в камере был виден только один ТОП-менеджер, именно тот, кто участвует в конференции, можно откадрировать изображение или включить автонаведение на говорящего. Массив из четырех микрофонов захватывает звук с 5 метров.

Алгоритм на базе искусственного интеллекта точно отслеживает выступающего, выводит его крупным планом на экран, очищает голос от посторонних шумов и помех.

Изображения собеседников выводятся на телевизор, который, как и саундбар, расположен напротив руководителей.

Переговорная

Переговорная рассчитана на проведение совещаний и ВКС до 10 человек. В помещении расположен круглый стол, вокруг которого рассаживаются участники встречи. В случае с локальными совещаниями все достаточно просто: участники прекрасно видят друг друга, они ведь сидят вокруг одного стола.

Но ситуация меняется в случае с ВКС. Все портит тот самый круглый стол. Участники ведь рассаживаются вокруг него. Требуется камера, которая могла бы захватывать всех участников одновременно. Наши специалисты нашли решение — камера eMeet Meeting Capsule, которая во время ВКС ставится на середину стола. У нее угол обзора 360°. Она выдает картинку и общего плана, и отдельно каждого выступающего. Дополнительный плюс камеры — в нее встроено 8 всенаправленных микрофонов с алгоритмом шумоподавления VoiceIA. Они улавливают голоса с любого направления и отфильтровывают фоновые шумы.

В ходе конференции изображение собеседников и информация выводятся на видеопанель на стене и 4 монитора на столе. Наши специалисты расположили их так, чтобы люди в переговорной все видели, где бы за столом они ни находились. Стоит отметить, что панель интерактивная и обладает широким функционалом. На нее можно выводить информацию по беспроводному соединению с любого принесенного устройства. На ней можно рисовать в режиме WhiteBoard, в файлах можно делать пометки на панели и сохранять сразу их на компьютер и т.д. Важная особенность панели — она оснащена встроенным ПК на Windows, который и является ядром для ВКС. Не требуется выделять отдельный компьютер для этих целей или приносить с собой. Всё работает “из коробки”.

Конференц-зал

Конференц-зал рассчитан на проведение ВКС для 19 участников. У помещения было несколько особенностей, которые повлияли на выбор технического решения. Во-первых, большая площадь. Во вторых, много стеклянных поверхностей: панорамные окна в пол.

В таком помещении общий захват звука и наведение камер по лучам микрофонного массива работают некорректно. Наши специалисты предусмотрели эту особенность помещения и предложили оптимальное решение.

Одна камера разместилась над интерактивной панелью, две другие по бокам комнаты. Они наводятся на активный микрофонный пульт, когда кто-то нажимает кнопку на пульте. В ВКС транслируется оптимальное изображение, то, где говорящий снят в удачном ракурсе. За это отвечает связка видеокоммутатора с центральным блоком. Эти два устройства отвечают за переключение сигнала с нужной камеры и позволяют выводить картинку в ВКС.

Чтобы камеры создавали удачные ракурсы, наши специалисты разработали под заказ нестандартное решение для крепежа камер. Благодаря этому решению появилась возможность регулировать высоту положения камер, чтобы снимать людей не под экстремальным ракурсом, а под естественным, и при этом не захватывать затылки сидящих спиной участников.

Когда участники ВКС молчат (ни на одном микрофонном пульте не нажата кнопка), то с центральной камеры выводится общий план. Согласитесь, грамотное решение? Если вам интересно подробнее узнать о функции автонаведения камер в конференц-системах, читайте нашу статью.

Рассмотрим это решение немного детальнее.

• Звук захватывают персональные микрофоны на гусиной шее. В системе 1 пульт председателя и 14 пультов делегатов на столе, 4 пульта — в запасе (если нужно будет расширить число участников ВКС, достаточно просто подключить данные пульты к уже заготовленным и спрятанным в столе проводам). Пульт председателя наделен суперсилой. В него встроена кнопка, которая отключает все остальные микрофоны. Все пульты проводные и вот почему. Беспроводные нужно постоянно заряжать, это всем известно и никого не пугает.

Но! Вы же помните, что из-за обилия стеклянных поверхностей автонаведение камер выполняется на пульт. Поэтому нужно запоминать, какой пульт, где стоял и после зарядки все расставлять по своим местам. Не очень удобно и повышает риск ошибки. Поэтому проводные пульты — оптимальное решение.

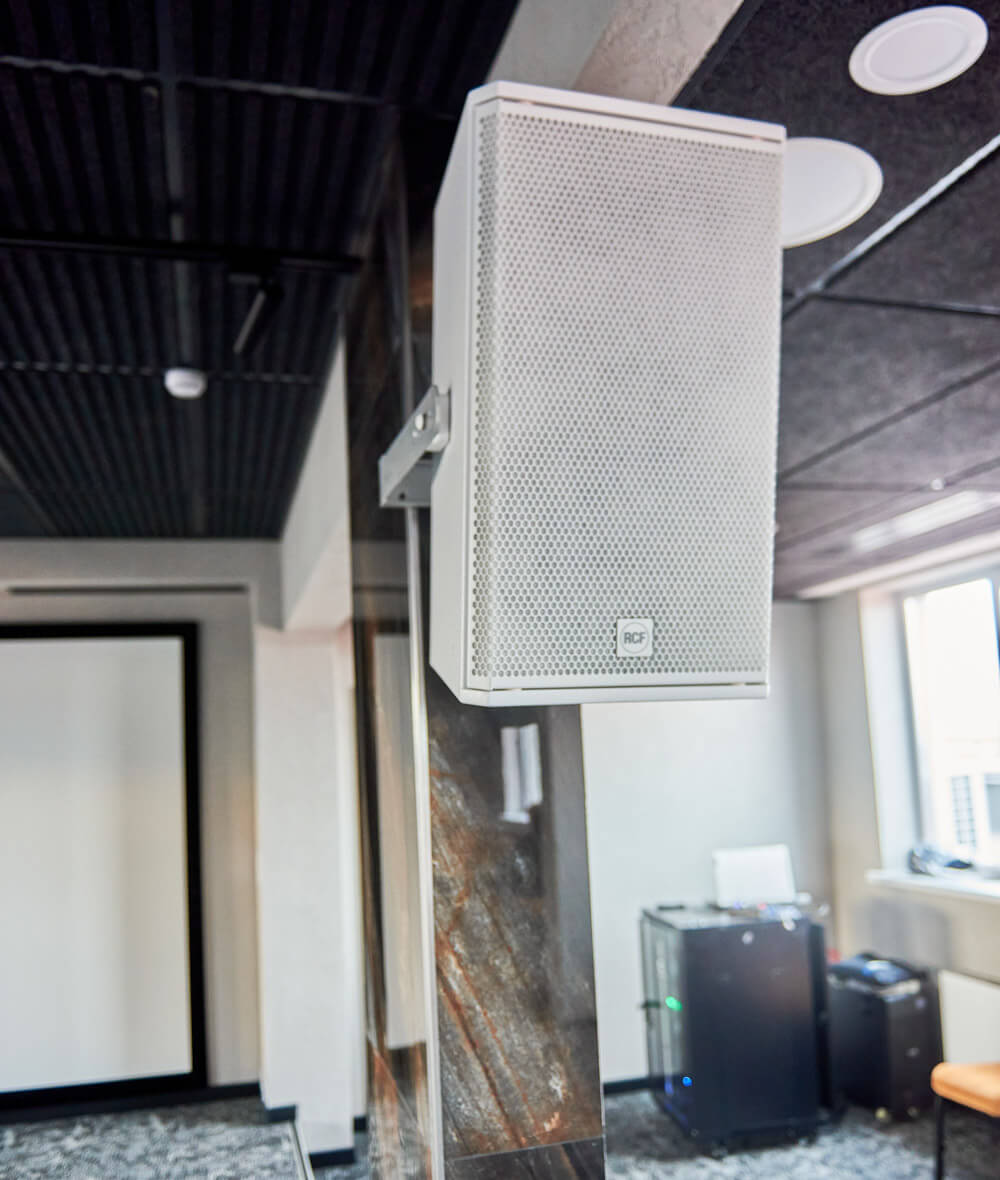

• 8 потолочных динамиков равномерно озвучивают зал. Все участники конференции в любой точке зала слышат все четко, ясно.

Он собирает все микрофонные пульты в единый канал и управляет логикой системы. Он передает управляющий сигнал на камеру: куда повернуться, с какой камеры переключиться.

Ее диагональ 98”. Панель такого размера выбрана под еще одну особенность помещения. Конференц-зал длинный. Чтобы все участники видели изображение, нужно было либо закладывать такую большую панель, либо ставить дублирующие экраны вдоль стен или размещать их на столе. Заказчик выбрал вариант с панелью. В нее встроен ПК на Windows, который является ядром для ВКС. А еще в ней реализована возможность беспроводной трансляции изображения с принесенных устройств, например, ноутбуков участников. Никаких дополнительных устройств докупать не нужно.

Как всегда во всех наших проектах, все оборудование спрятано. В этом проекте оно притаилось в тумбочке под ТВ, а провода аккуратно скрыты в лючках на столе.

Видео проекта

Тип помещения:

Переговорная 27 м²

Заказчик:

Группа компаний «Профиль-Евро»

Услуги в рамках проекта:

Акустическая подготовка, подбор, закупка, доставка, монтаж оборудования, пусконаладка

О задаче

«Профиль-Евро» — транспортно-логистическая группа компаний, основанная в 1992 году. Оказывает услуги по международному экспедированию грузов всеми видами транспорта. Требовалось решение для ВКС для коммуникации с партнерами и клиентами со всех уголков земного шара. Вот что разработали специалисты нашей компании.

Фотографии проекта

Решение для ВКС современное, мощное, простое в управлении

Решение построено на базе оборудования Yealink. Подобрали оптимальный комплект моделей, которые создают качественное изображение и максимально реалистичный звук. Все модели одного бренда – залог полной совместимости и безупречной работы. Решение будет выполнять свои функции на 100%.

Камеры для выполнения всех возможных сценариев проведения ВКС: совещаний, презентаций и любых других вариантов.

• Модель UVC86 – для отслеживания докладчика. Она состоит из двух 4K-камер. Одна панорамная, а вторая – PTZ-камера для захвата наилучшего изображения. Модель автоматически распознает количество и положение людей в помещении. Поддерживает автоматическое кадрирование, отслеживание выступающих и докладчика.
• Модель UVC84 – для отслеживания зала. Это управляемая 4K-камера с 12-кратным оптическим и 3-кратным цифровым зумом.

Два потолочных массива, каждый состоит из 8 микрофонов. Они выполняют круговой захват голоса в радиусе до 4 метров.

Мозг решения – современный коммутатор AvHub. Поддерживает работу с несколькими камерами, микрофонами и акустическими системами. Берет на себя функции обработки аудио и видео, что снимает нагрузку с ПК. Коммутатор AvHub – частый участник в наших проектах, мы неоднократно его использовали как связующее звено всех потоков. К примеру, посмотрите, как он справляется с работой в РУДН.

Решение, разработанное нашими специалистами, закрывает все потребности клиента. Несколько фактов, которые демонстрируют его возможности.

• Многофункциональная камера UVC86 с автотрекингом. Она может наводиться по голосу на говорящего, а может работать в режиме лектора. Суть в следующем. В настройках указывается часть помещения, в которой может находиться человек, например, докладчик перед информационной доской. Когда человек оказывается в заданной зоне, то камера сопровождает только его и не отвлекается на других говорящих в помещении людей.
• Потолочные массивы микрофонов оснащены технологией Acoustic Shield с автоматическим шумоподавлением для комфортной и реалистичной передачи голоса.
• Четыре компактных саундбара, благодаря современным технологиям воспроизведения звука, создают эффект присутствия.

Управляет ВКС оператор. Незаменимую помощь ему оказывает коммутатор AVHub, разработанный по принципу «меньше проводов, меньше программирования».

Оператор управляет камерами, переключает изображение с одной или с другой. Хотя это сложно назвать «управлением». Оно выполняется парой кликов – всю работу берет на себя AVHub.

Об этом коммутаторе мы можем рассказывать часами. Посмотрите, на что еще он способен – читайте статью, как он унифицирует управление камерами, микрофонами и саундбарами.

Тип помещения:

Конференц-зал 84 м²

Заказчик:

“Московский завод «ФИЗПРИБОР»

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж оборудования, пусконаладка

О задаче

Компания является разработчиком комплексных аппаратно-программных решений промышленной автоматизации, которые используются на АЭС. Конференц-зал является многофункциональным помещением. Здесь проводятся локальные совещания, ВКС, отраслевые встречи с заказчиками и партнерами.

В центре зала расположен стол, за которым могут разместиться 22 человека. Вдоль стен – стулья, которые расширяют число участников встреч.

Специалисты нашей компании предусмотрели все сценарии использования конференц-зала и оснастили его необходимым оборудованием. Вот, что получилось.

Фотографии проекта

Четкое изображение при ВКС и локальных мероприятиях

Помещение многофункциональное, а значит, число участников может быть различным. Более того, располагаться люди могут в разных частях конференц-зала. Поэтому мы предложили универсальное решение для видеотображения. Чтобы максимально комфортно было каждому участнику, где бы он ни находился.

Видеостена 3х3м с настенным каркасом. Вписана гармонично – так, что ни в полу, ни в потолке нет кабелей, креплений, дополнительного оборудования. Только видеостена. Современное стильное решение. Особенность видеостены в том, что она создает четкое однородное изображение – шов между видеопанелями всего 0.88 см. В линейке панелей для видеостен - это минимальное расстояние, которое вообще возможно.

Дублирующие телевизоры на стенах, а на столе портативные мониторы GeChik, чтобы было удобно смотреть презентации с цифрами и графиками.

В ходе ВКС на видеостене, телевизорах и мониторах транслируется изображение от удаленных собеседников. Во время локальных мероприятий – презентации и документы докладчиков.

Две камеры А20L установлены друг напротив друга.

Первая камера расположена над видеостеной и снимает участников конференции. Она может снимать общий план или в режиме лектора наводиться на говорящего человека, вне зависимости от того, где он расположился – за столом или у стены. Дополнительно мы настроили пресет наведения камеры на генерального директора, который сидит с торца стола - напротив видеостены.

Вторая камера направлена на видеостену. Она тоже дает общий план, но с другой стороны помещения. Мы предусмотрели ряд сценариев и настроили для них пресеты:

• Один сценарий – камера снимает только видеостену, транслируя с нее изображение.
• Другой сценарий – захват лектора, который докладывает, стоя возле видеостены. В этом случае камера снимает докладчика крупно. Видеостена в кадр не попадает, а презентация у участников ВКС выводится на экран.

Переключение картинок между камерами происходит естественно и плавно, что создает дополнительный комфорт для собеседников в ходе ВКС.

Учитывая, что конференц-зал является многофункциональным помещением, мы предложили следующее решение для захвата и трансляции звука:

• Конгресс-система, чтобы усилить голоса участников за столом при ВКС или локальных совещаниях;
• Радиомикрофоны - усилить голоса участников, расположившихся на посадочных местах у стены;
• Акустические колонны - вывод звука при ВКС. Они отлично вписались в интерьер. Узенькие колонны, 1 метр высотой, в элегантном корпусе из алюминия.

Все коммуникации спрятаны - используются закладные конструкции. Витая пара идет от двух камер к двум дублирующим телевизорам и мониторам под столом. С рабочего места оператора под стол идет кабель, он спрятан в пол. На этапе ремонта помещения для кабеля была сделана штроба. Для серверного оборудования отдельный телекоммуникационный шкаф. Шкаф встроен в мебельную инфраструктуру и не бросается в глаза. В нем созданы оптимальные вентиляционные условия для оборудования.

Тип помещения:

конференц-зал 30 м²

Заказчик:

Крупная компания

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж оборудования, пусконаладка

О задаче

События происходят в центральном офисе крупной авиакомпании. Но мы не можем ее назвать по причине NDA (соглашение о неразглашении). С другой стороны, в описании проекта ключевая роль не имя заказчика, а интересная задача, которую мы решили.

Итак. Конференц-зал, в котором проводятся ВКС с собеседниками высокого уровня: с партнерами и представителями государственных структур. Площадь помещения 30м², в центре расположен большой стол, за которым располагаются 10 участников. Задача: внедрить полноценную современную конгресс-систему.

Посмотрите, как изменился конференц-зал после работы специалистов “Смарт-АВ”.

Фотографии проекта

Было: неудобное устаревшее решение

В конференц-зале было установлено устаревшее решение. ВКС проводились в Teams. Комплект оборудования включал в себя спикерфоны, телевизоры, камеры и кнопку ClickShare Barco, позволяющую делиться контентом. Сердце системы — блок управления Lenovo 11S30003RU. Микрофон участники передавали друг другу, чтобы собеседники четче слышали говорящего.

Скажем откровенно, решение вполне рабочее, но … неудобное для участников и не соответствующее уровню проводимых мероприятий. Звук обеспечивает, но не четкий.

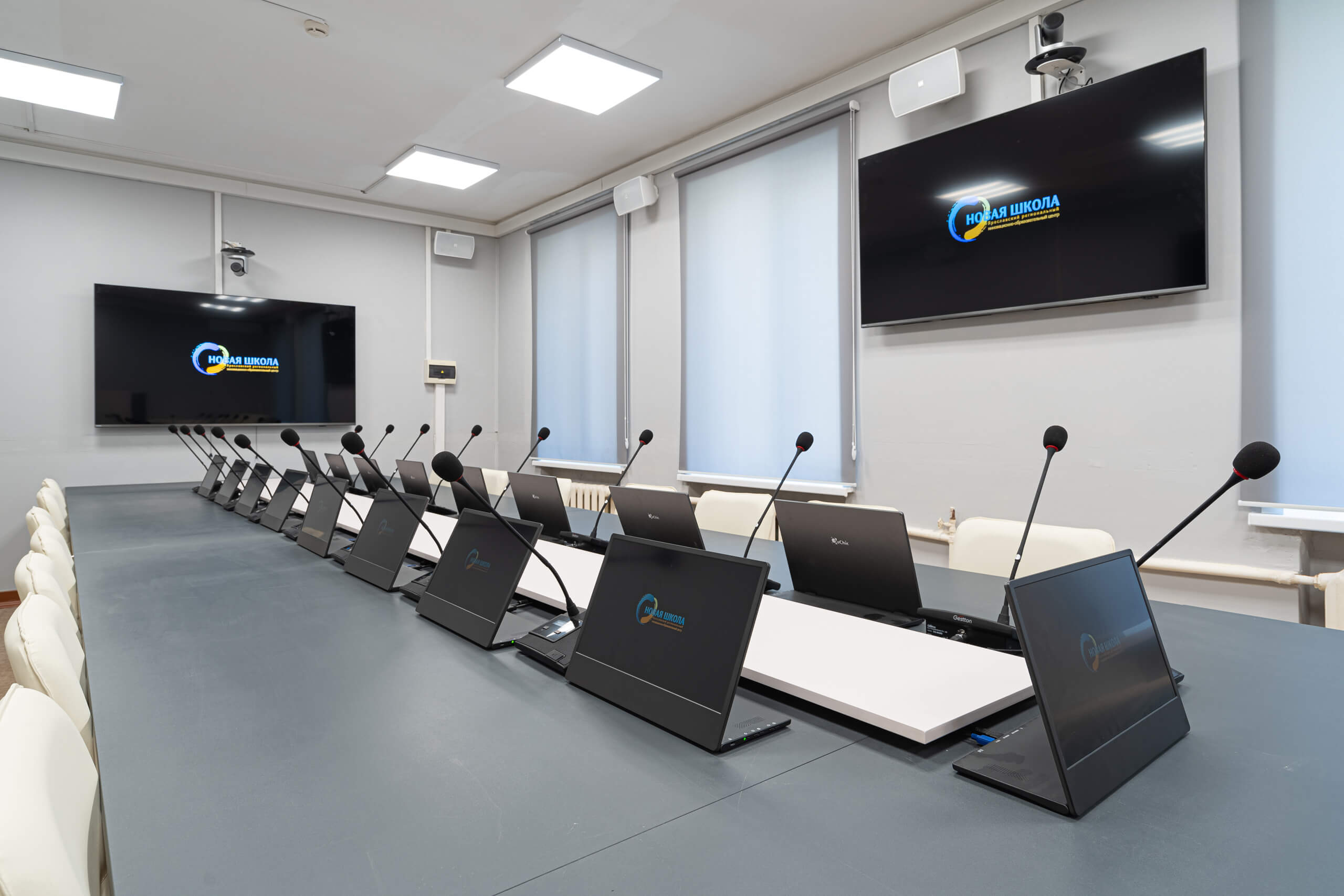

Стало: функциональное и современное решение

Вот как изменились возможности конференц-зала для проведения ВКС высокого уровня.

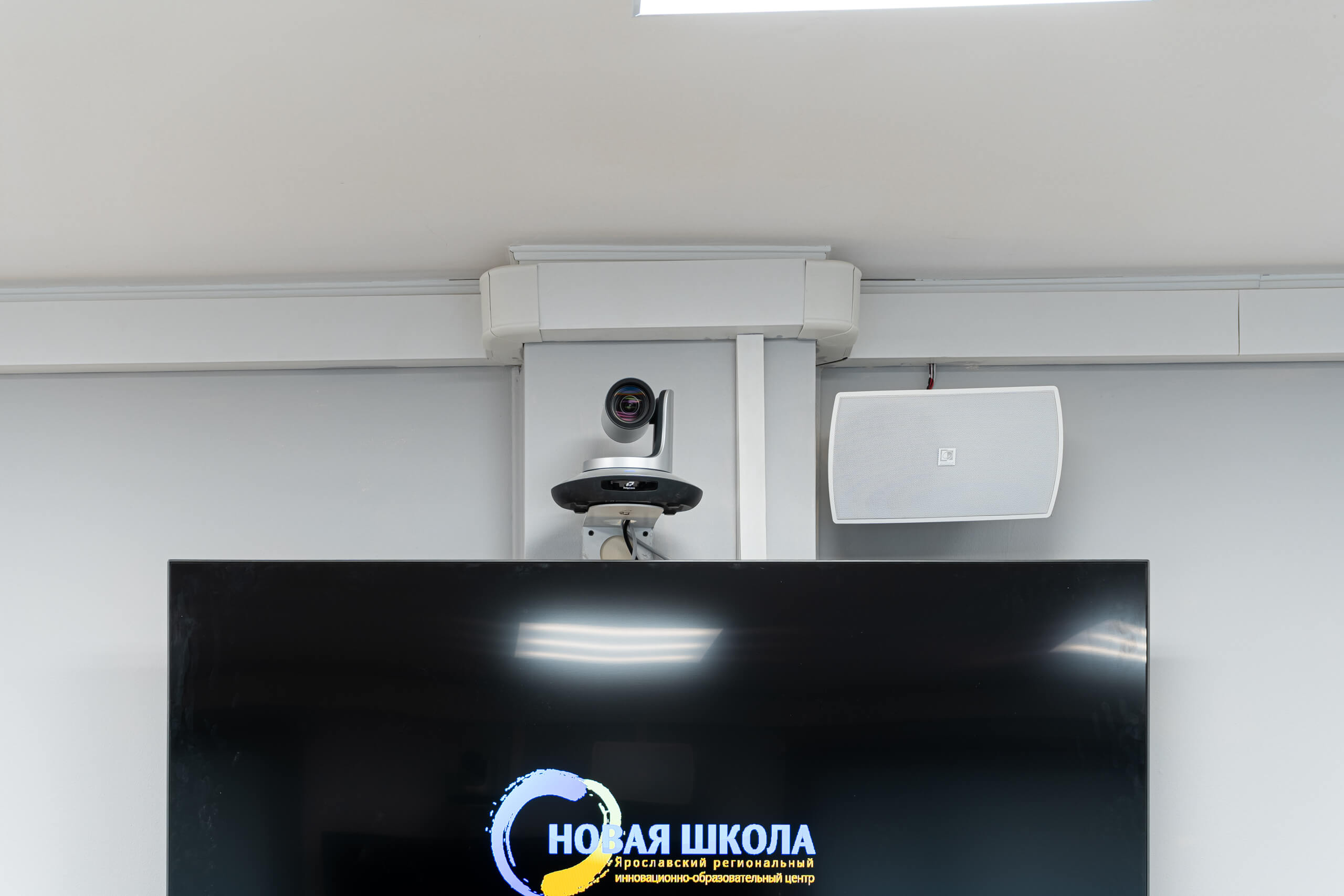

За него отвечает PTZ-камера Telycam TLC-300-IP-12 с 12-кратным зумом, которая автоматически наводится по запрограммированному пресету положения камеры.

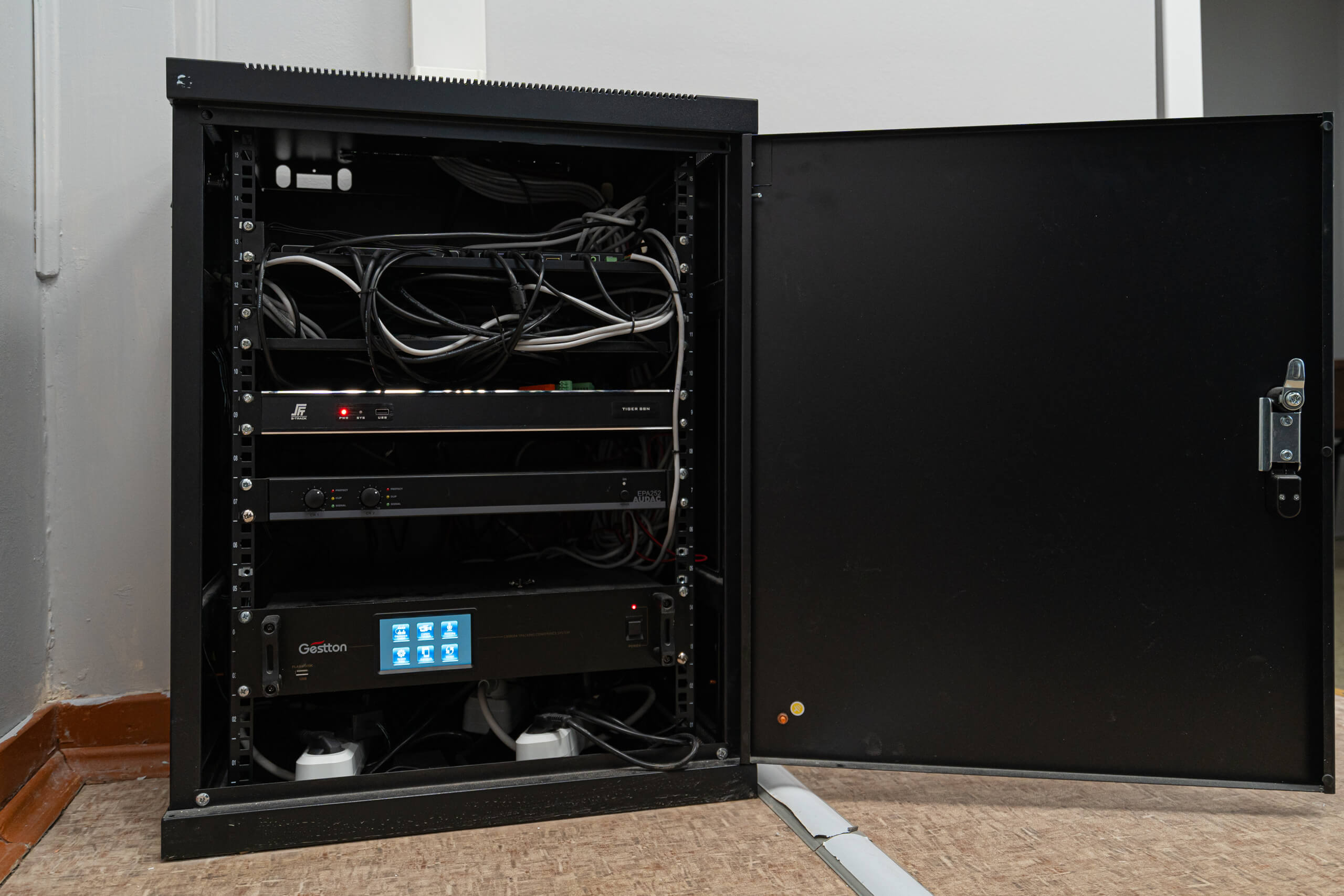

Его создают конгресс-система Gestton 3500, аудиопроцессор S-Track TIGER 44N, проводные и беспроводные микрофоны.

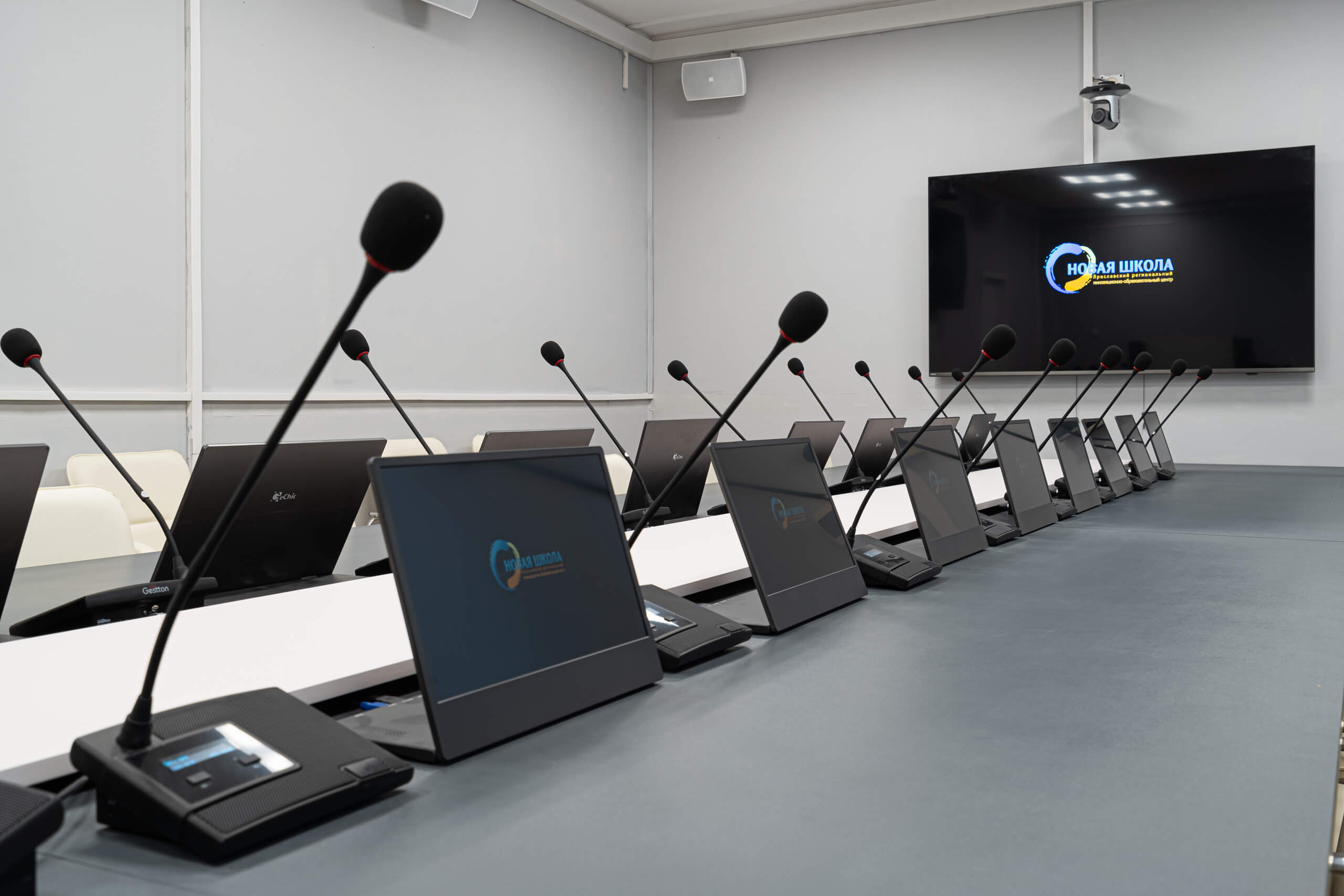

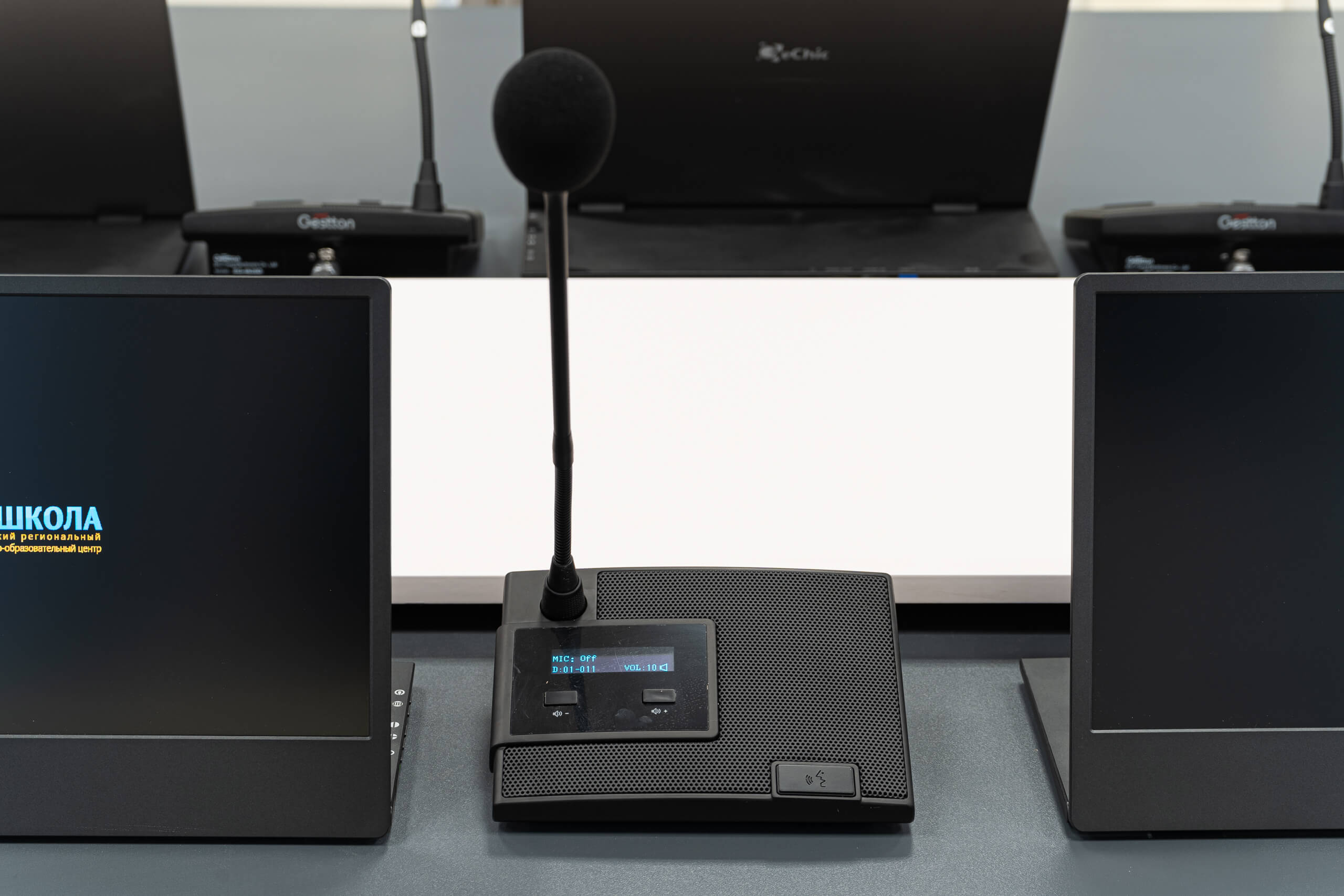

• Конгресс-система, к которой подключены 10 профессиональных проводных микрофонов. Больше не требуется передавать микрофон из рук в руки. По возможностям конгресс-система практически не уступает флагманам этой линейки. Отличие лишь в том, что у модели 3500 нет веб-интерфейса для управления, а для соединения ей требуется свой проприетарный кабель.
• Аудиопроцессор включает в себя автоматический микшер, эхо- и шумоподавление, а также алгоритм подавления акустической обратной связи. Он повышает прозрачность и чёткость речи, а также устраняет внешние шумы.
• Радиосистема ARTHUR FORTY U-9900C с двумя ручными микрофонами. Их используют участники ВКС, которые сидят на дополнительных креслах вдоль стен.

Он управляет конференцией с помощью сенсорного монитора GeChic On-Lap M505I. На него транслируется рабочий стол компьютера, который спрятан под столом в нише, а соединение по usb позволяет работать с рабочим столом компьютера.

Особенности этой модели: емкостные сенсорные экраны с поддержкой до десяти точек касания и складная конструкция с возможностью регулировки угла наклона. Функциональное решение для комфортной работы.
