Удлинитель для передачи сигналов HDMI Hall Research UHBX-WPC-P2

Модель UHBX-WPC-P2 – это состоящий из передатчика UHBX-SC-WP и приемника UHBX-R-PSE комплект, использующий технологию HDBaseT для передачи сигналов HDMI, инфракрасных сигналов управления, сигналов RS-..

Наличие, актуальную стоимость и сроки поставки уточняйте у менеджеров

Производитель: Hall Technologies

Цена:

161 379₽

В корзину

Работаем по 44-ФЗ
и 223-ФЗ

Поможем с подбором оборудования

Оперативно подготовим КП

Доставим в любую точку РФ

Характеристики и комплектация изделия могут изменяться производителем без предварительного уведомления.

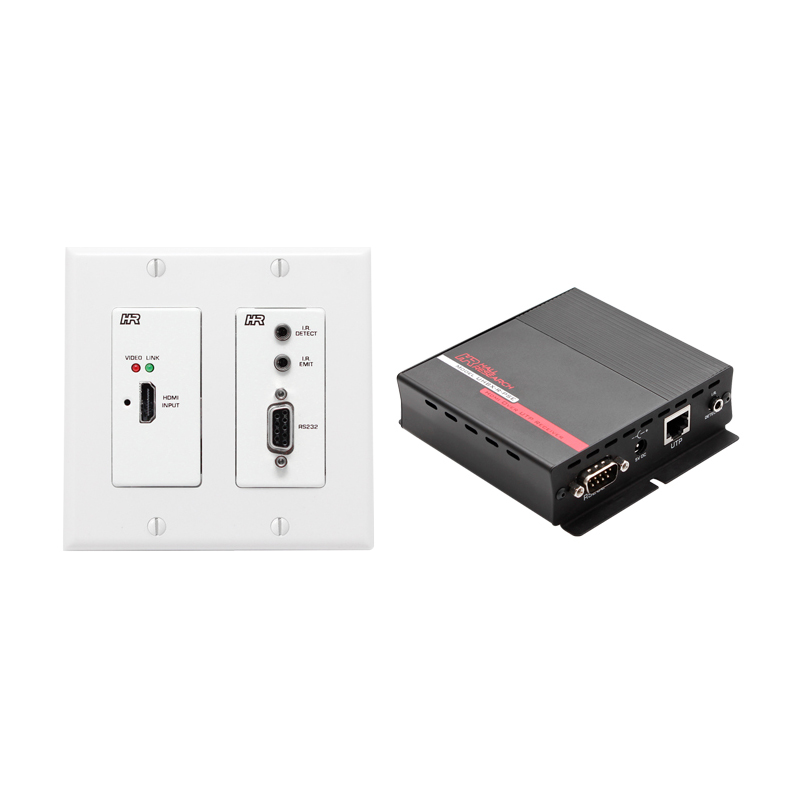

Модель UHBX-WPC-P2 – это состоящий из передатчика UHBX-SC-WP и приемника UHBX-R-PSE комплект, использующий технологию HDBaseT для передачи сигналов HDMI, инфракрасных сигналов управления, сигналов RS-232 в обоих направлениях и питания PoH (Power-over HDBaseT) по одному кабелю категории Cat6 на расстояние до 150 метров. Удлинитель использует только один внешний источник питания +5 В, создавая с помощью встроенного блока питания источник электропитания PoH напряжением 48 В, соответствующий стандарту IEEE 802.3af. Приемник удлинителя P2 подает электропитание на передатчик. В стандартном режиме устройство UHBX-WPC-P2 обеспечивает передачу сигналов DVI и HDMI практически любого разрешения, вплоть до 4K x 2K, на расстояние до 100 метров, а в режиме Long Reach поддерживает передачу сигналов с разрешением до 1920 x 1080 на расстояние до 150 метров. Устройства имеют компактные и прочные металлические корпуса со специальными приспособлениями для удобного монтажа. Они разработаны и изготовлены в США. Сторона, обозначенная как PSE (питающее устройство), обеспечивает подачу электропитания в кабель Cat6, а сторона, обозначенная как WP (настенная панель), получает электропитание из кабеля Cat6. На стороне PSE необходимо подключить адаптер переменного тока с выходным напряжением 5 В постоянного тока, а сторона WP будет просто получать питание через разъем RJ45 с противоположной стороны соединения.

Устройство позволяет увеличить расстояние полнодуплексной передачи последовательных сигналов порта RS232 на любой скорости до 115 200 бод (независимо от наличия видеосигнала). Кроме того, удлинитель способен передавать инфракрасные сигналы управления. Кабели ИК-детектора и ИК-излучателя приобретаются отдельно. При передаче инфракрасных сигналов сохраняется частота модуляции (несущая) и обеспечивается совместимость практически с любым стандартом. Поддерживается диапазон модуляции от 30 кГц до 60 кГц.

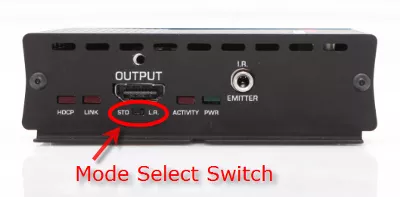

Пользователям доступны два режима, определяющих максимальное расстояние передачи сигналов – Standard (по умолчанию) и Long Reach. Если длина кабеля UTP меньше 100 метров, следует использовать стандартный режим (STD). Для расстояний более 100 метров необходимо установить режим Long Reach (L.R.). При выборе режима Long Reach можно на расстояние до 150 метров передавать сигналы с разрешением до 1080p @ 60 Гц, 8-битный цвет (не поддерживается режим Deep Color или разрешение 4Kx2K), сигналы RS232 и инфракрасного управления, а также электропитание.

Для достижения наилучших результатов рекомендуется использовать одобренные кабели, указанные на этом сайте.

Для получения дополнительной информации о совместимости устройств HDBaseT перейдите по приведенной ниже ссылке к таблице выбора изделий.

Особенности

Увеличение расстояния передачи сигнала HDMI или DVI до 150 метров по одному кабелю категории Cat6
Увеличение расстояния передачи инфракрасных сигналов и сигналов управления RS232 в обоих направлениях
Поддерживает практически все разрешения HDTV и DVI, включая 4Kх2K
Электропитание подключается только на одной стороне, другая сторона получает питание по кабелю UTP
Power-over-HDBaseT соответствует стандарту IEEE 802.3af
Прочные металлические корпуса с креплениями для монтажа
Полностью соответствует стандарту HDBaseT
Работает только от одного источника питания +5 В постоянного тока
RS232 поддерживает все скорости передачи данных, независимо от наличия видеосигнала
Увеличение расстояния передачи инфракрасных сигналов не зависит от несущей частоты и поддерживает модуляцию от 30 кГц до 60 кГц, обеспечивая совместимость со всеми стандартами инфракрасного управления
Полностью изолирует землю между сторонами передачи и приема
Компактное, прочное, надежное и экономичное устройство
Сделано в США

Технические характеристики

Максимальное расстояние:	Стандартный режим (STD): 100 метров Режим Long Reach (LR): 150 метров
Стандарты видеосигнала:	DVI (однолинейный) и HDMI (совместимый со спецификациями видеосигнала HDMI 1.4, включая 12-битную глубину цвета, 3D-видео и поддержку 4K)
Тип видеосигнала:	TMDS
Разъемы:	HDMI с фиксацией
Разрешения видеосигнала:	DVI: от VGA (640 x 480) до WUXGA (1920 x 1200) HDTV: от 480i до 1080p Digital Cinema: 4K (4096 x 2160) Поддерживает 4K @ 60 Гц (4:2:0 8-битный цвет) или 4K @ 30 Гц (4:4:4 и 8-битный цвет)
Форматы аудиосигнала:	Все внедренные аудиосигналы HDMI, включая LPCM 7.1CH, Dolby TrueHD и DTS-HD Master Audio (частота дискретизации 32 - 192 кГц)
DDC:	Проходная передача DDC для считывания данных EDID напрямую с удаленно подключенного ЖК-дисплея и установления связи HDCP.
CEC:	Проходная передача CEC для устройств, совместимых с управлением CEC (Consumer Electronics Control)
RS-232:	Двунаправленная (полностью дуплексная) передача со скоростью до 115 200
IR:	Увеличение расстояния передачи в обоих направлениях. Диапазон модуляции несущей от 30 кГц до 60 кГц.
PoH:	Технология Power-over-HDBaseT соответствует стандарту IEEE 802.3af. Сторона питаемого устройства идентифицируется как Класс 2 (3,84 - 6,49 Вт). Фактическая потребляемая мощность на стороне питаемого устройства составляет максимум 5,5 Вт.
Источник электропитания:	100 В - 240 В, 50 - 60 Гц, внешний; 5 В постоянного тока, 3,2 А, стабилизированный Фактический постоянный ток (для питания сторон PSE и PD) 1,8 А максимально
Потребляемая мощность:	Передатчик: 3,5 Вт (12 BTU) максимально Приемник: 5,5 Вт (19 BTU) максимально
Температура/влажность:	Хранение: от -40 до +70 °C / от 10% до 90%, без конденсации Эксплуатация: от 0 до +50 °C / от 10% до 90%, без конденсации
Охлаждение:	Конвекционное
Монтаж:	Торцевые панели имеют L-образный кронштейн с отверстием для монтажа на поверхности
Корпус:	Металлический (стальные торцевые панели и алюминиевый экструдированный профиль)
Габариты:	30 мм x 105 мм x 116 мм (В х Ш х Г) Размер по глубине не включает разъемы
Масса:	Передатчик: 264 г Приемник: 284 г Комплект в упаковке: 1050 г, включает передатчик, приемник, блок питания, кабель питания, кабель HDMI, инструкцию по эксплуатации и упаковку
Вибрация:	ISTA 1A в коробке (International Safe Transit Association/Международная ассоциация безопасных перевозок)
Безопасность:	CE
EMI / EMC (ЭМП/ЭМС):	CE, FCC Класс A
MTBF:	90 000 часов (расчетная оценка)
Гарантия:	2 года на детали и изготовление

Коммутация
Категория витой пары	Cat6
Максимальное разрешение передачи видео	4K
Максимальное расстояние передачи	150
Поддержка HDBaseT™	Есть
Удлиняемые интерфейсы	HDMI \| DVI
