Оснащение ситуационного центра с нуля

Оснащение ситуационного центра с нуля
1134

Тип помещения:

Ситуационный центр. Площадь 40 м2

Количество рабочих мест и участников:

2 рабочих места операторов, стол для переговоров на 11 участников.

Заказчик:

Центр транспортного обслуживания

Задача:

Оснастить ситуационный центр с нуля. Объединить в одном помещении ситуационный центр и переговорную. Создать комфортные условия для одновременной работы операторов ситуационного центра и участников видеоконференций.

О задаче

Ситуационный центр — это центр сбора и обработки информации. Он представляет собой здание / аудиторию / кабинет, который оснащен средствами интерактивного представления информации и видеоконференцсвязи. Он предназначен для сбора информации, ее обработки, аналитики и быстрого принятия решений на месте.

В режиме онлайн важная информация с измерителей, сенсоров, установок и устройств поступает в ситуационный центр. Сначала она обрабатывается, оценивается и анализируется, а затем выводится на средства отображения информации в иллюстрированной форме в виде инфографик, планов, сценариев, структур, таблиц. Благодаря этому, операторы могут отслеживать движение транспорта, исправность и надежность оборудования, работу технических и/или других систем в прямом эфире и, при необходимости, быстро принимать решения.

Заказчик пришел к нам с задачей построить ситуационный центр для получения массива данных и сохранения этих данных на его сервер. Центр проектировали с нуля в небольшом помещении, которое изначально не было предусмотрено под размещение ситуационного центра. Помимо этого, было принято решение объединить ситуационный центр и переговорную в одном помещении. Это позволяет сотрудникам заказчика сразу обсудить обстановку на объектах наблюдения. Поэтому важно было особое внимание уделить тому, чтобы и операторам центра, и участникам конференций было удобно работать бок о бок.

Еще одной задачей стало предусмотреть возможность масштабирования системы позже при необходимости.

Гибкое решение с возможностью масштабирования:

Мы всегда вникаем в цели и задачи, которые предстоит решить в рамках проекта, и, даже если к нам приходят с готовым списком оборудования, стараемся его доработать и улучшить. Исходя из запросов мы пересмотрели спецификацию, которую заказчику составила другая компания, и предложили альтернативное решение. Получилось уменьшить цену проекта без какой-либо потери качества. При том, что мы не трогали самые дорогие части спецификации, нам без скидок удалось сократить стоимость проекта более, чем на 25%. Мы убрали ненужные элементы, заменили недоступное оборудование и оборудование, поставка которого не укладывалась в нужные сроки, и исключили переплаты за функционал, который можно внедрить дешевле.

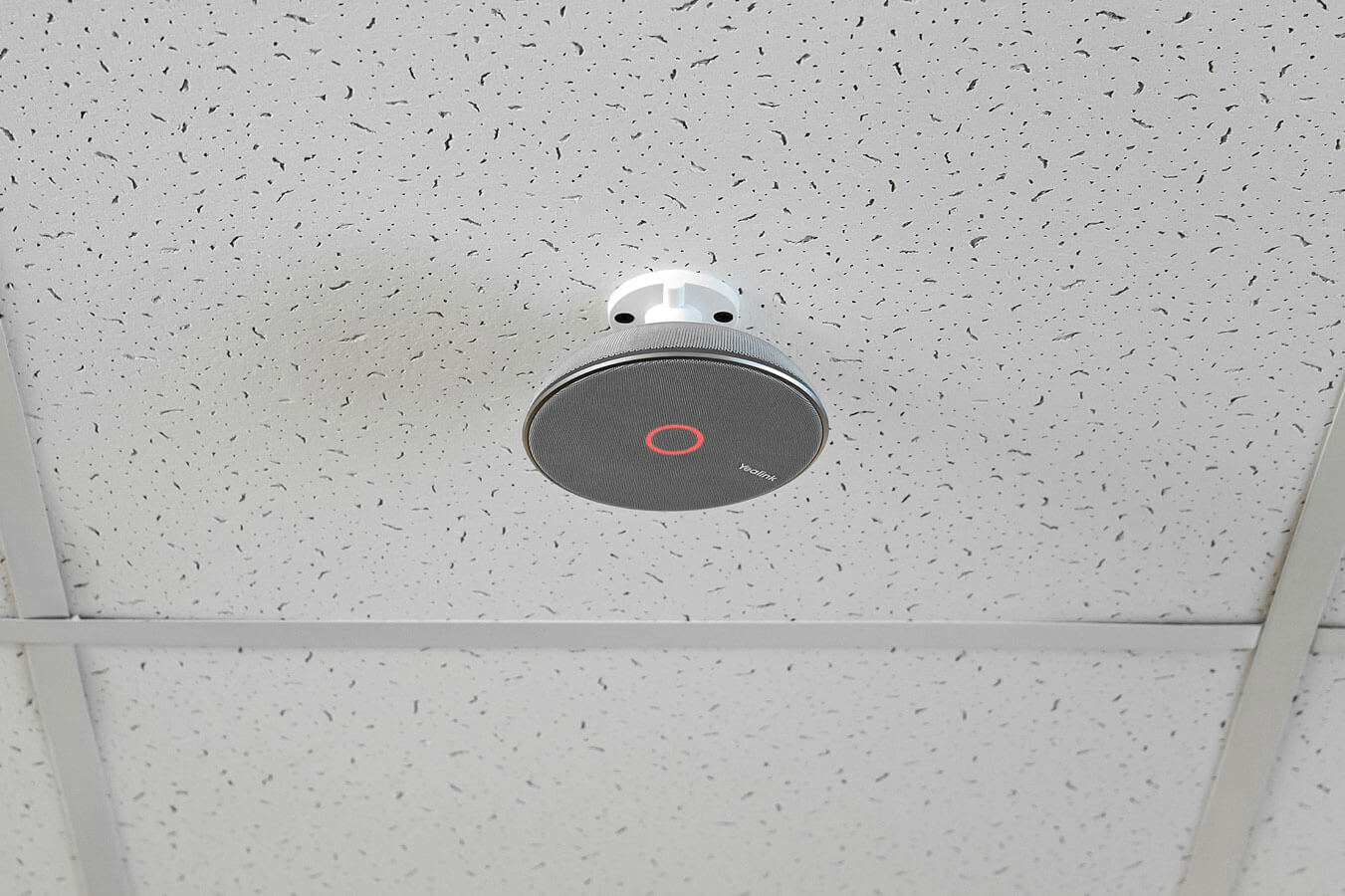

Для захвата звука мы остановились на потолочном микрофонном массиве Yealink. Для передачи звука мы внедрили двухполосную встраиваемую акустическую систему AUDAC CIRA840D/W из четырех потолочных колонок.

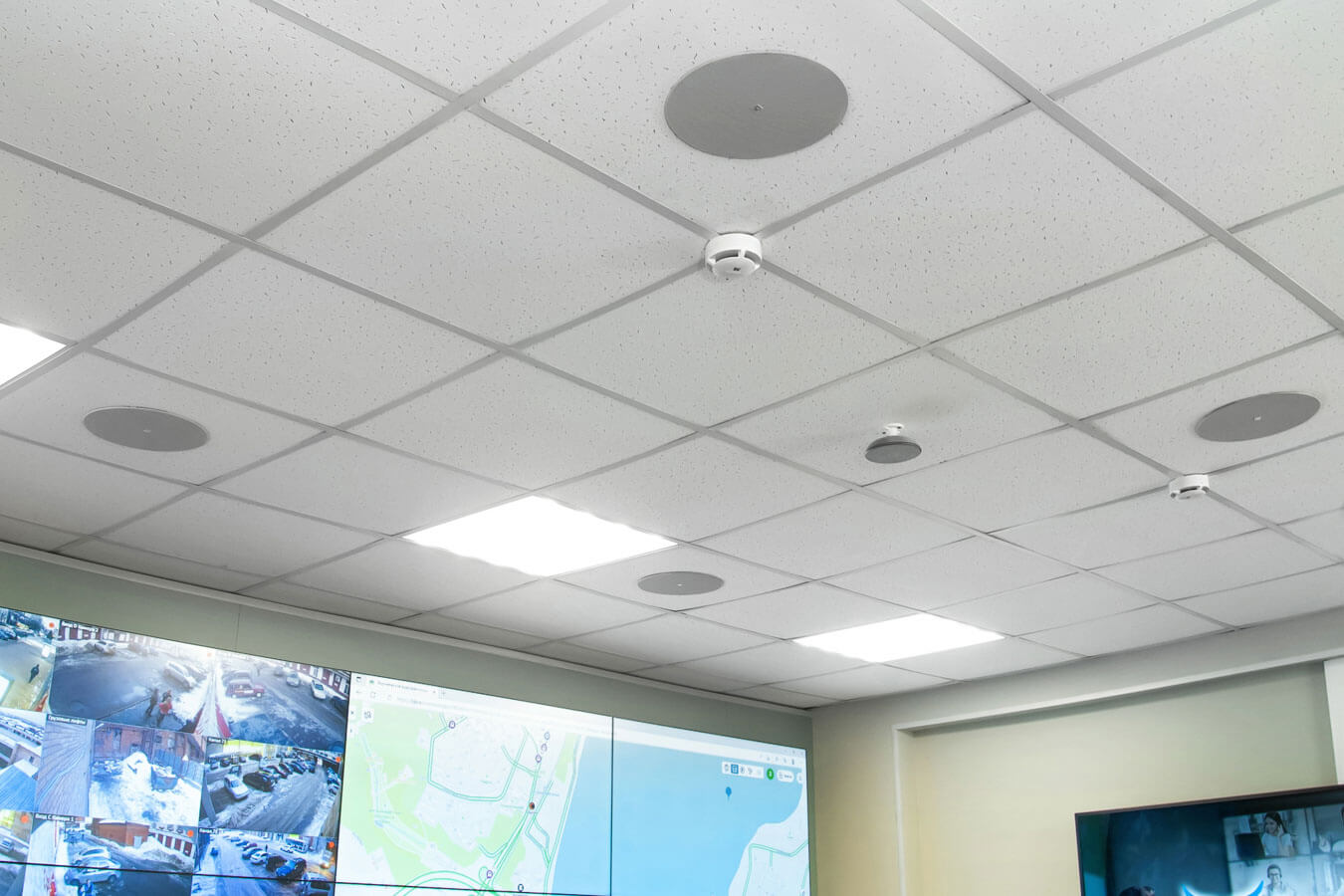

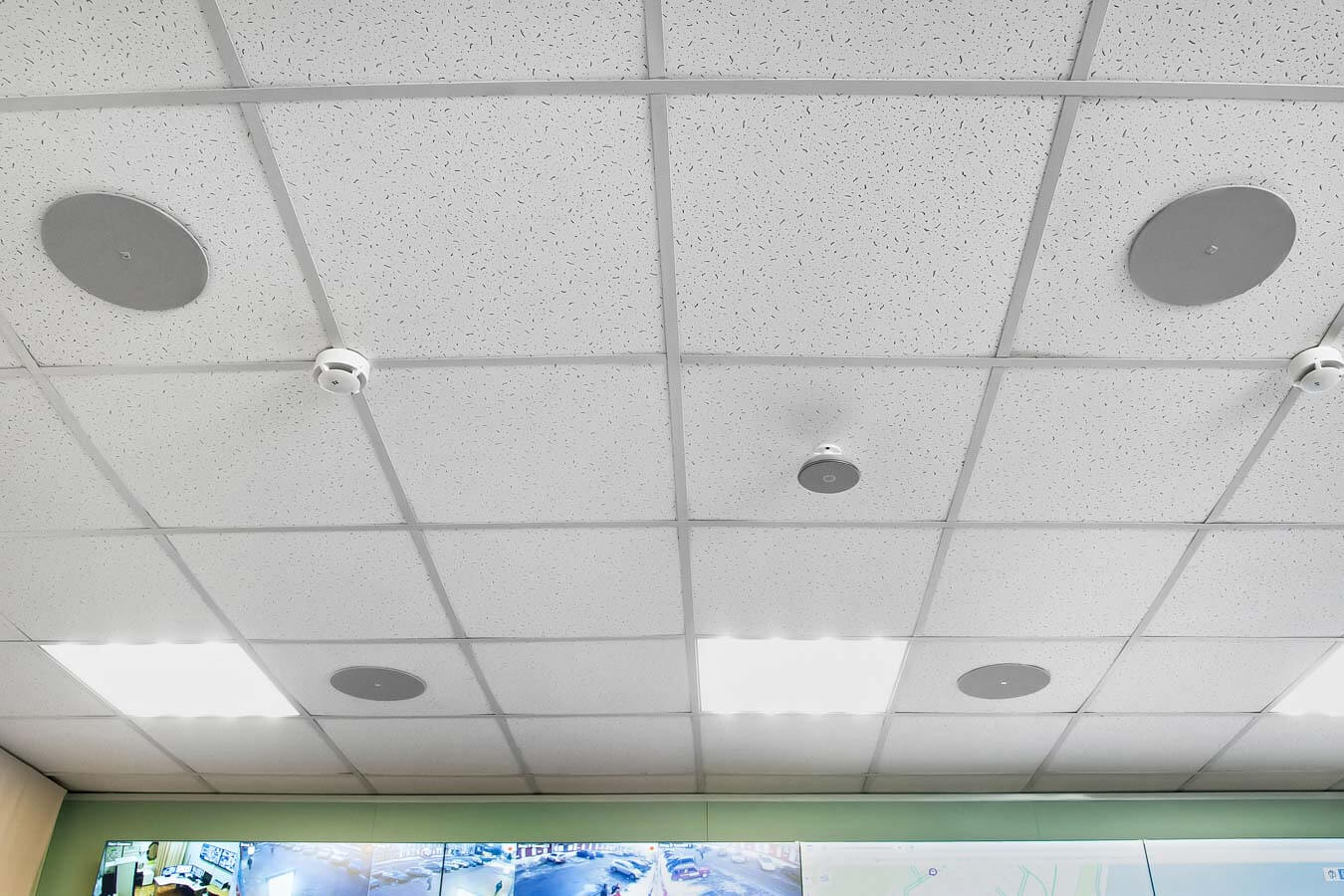

Встраиваемая акустическая система

Встраиваемая акустическая система

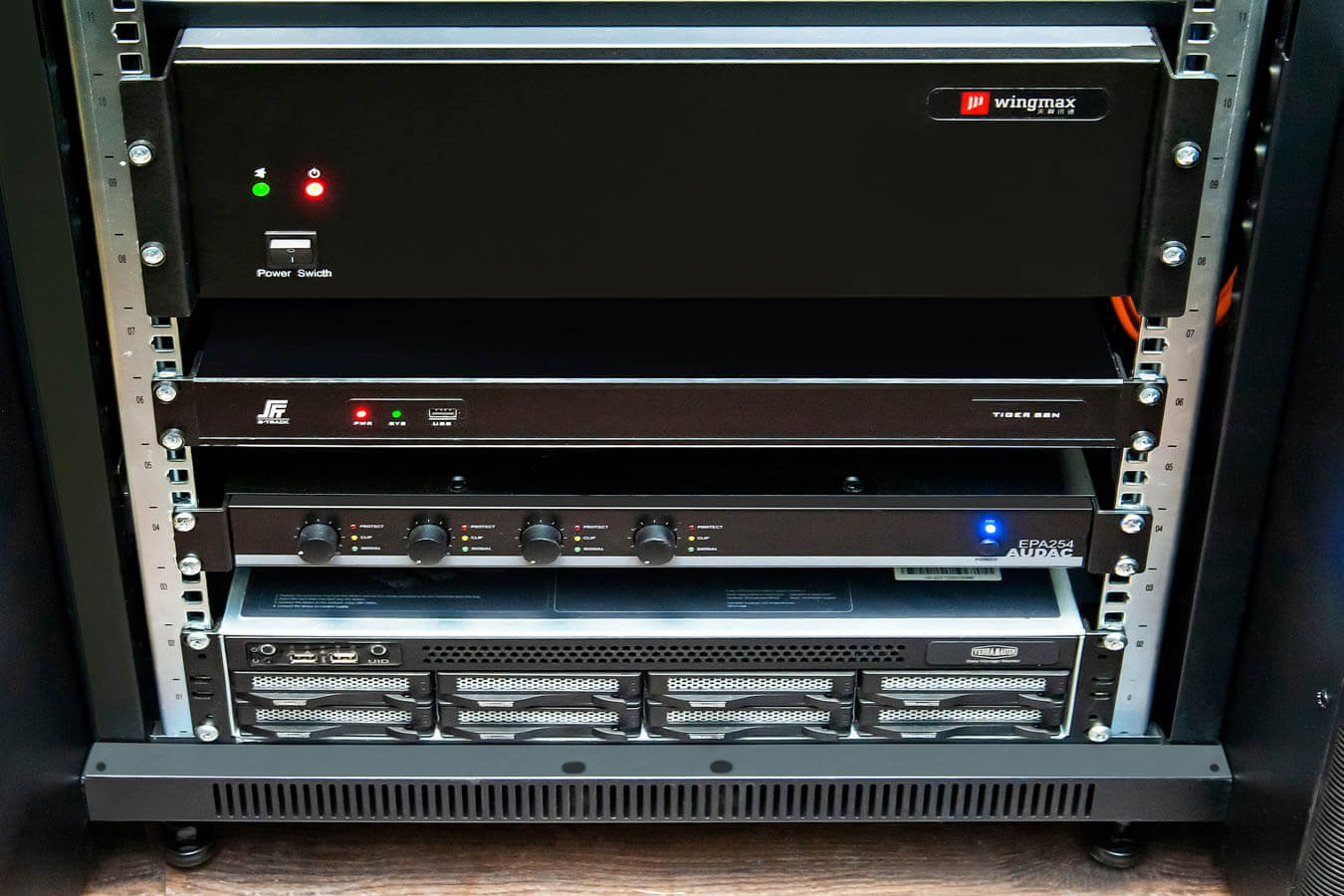

Для объединения звукового оборудования мы установили цифровой аудиопроцессор S-Track TIGER 88N. Он позволяет управлять звуком и решает проблему подавления обратной акустической связи во время ВКС.

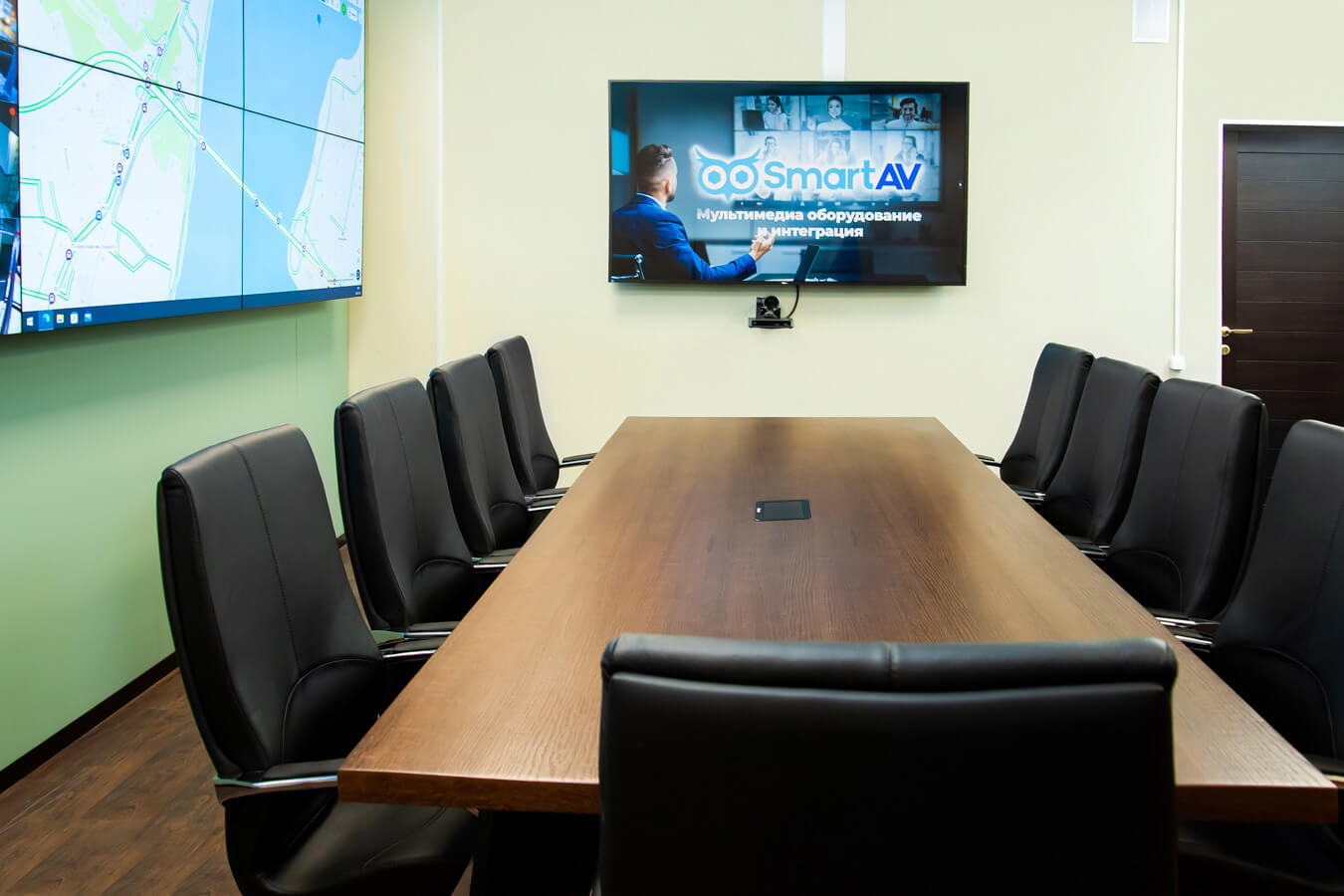

Для более комфортной работы участников ВКС и сокращения ожидания поставки мы заменили LCD-панель Philips для видеоконференц-связи с 70 до 75 дюймов, а двухканальный низкоомный усилитель мощности звука класса D AUDAC EPA152 на четырехканальный низкоомный усилитель класса D AUDAC EPA254.

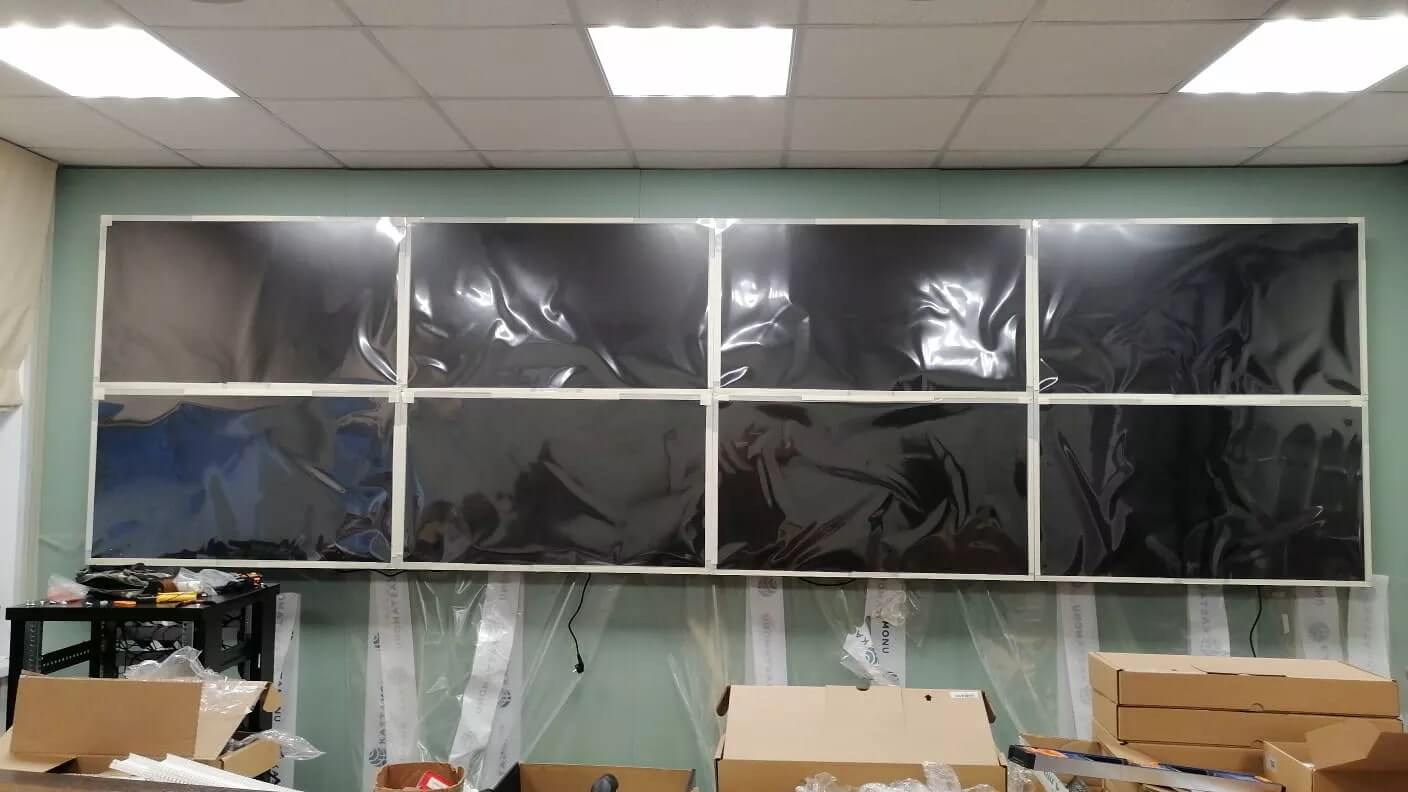

Навесили видеостену на декоративные панели, которые осуществляют несущую функцию.

декоративные панели

Видеостена из панелей LCD

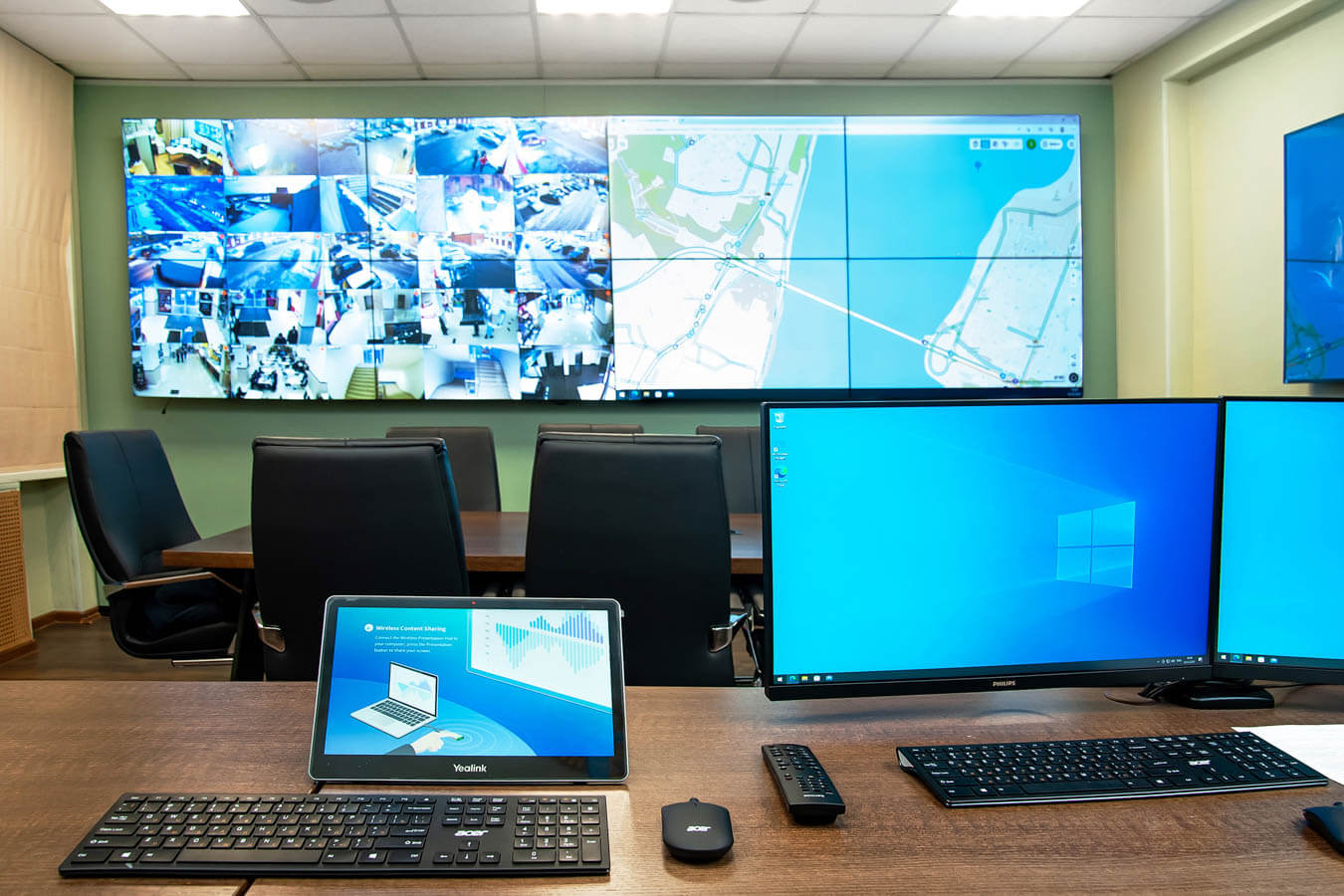

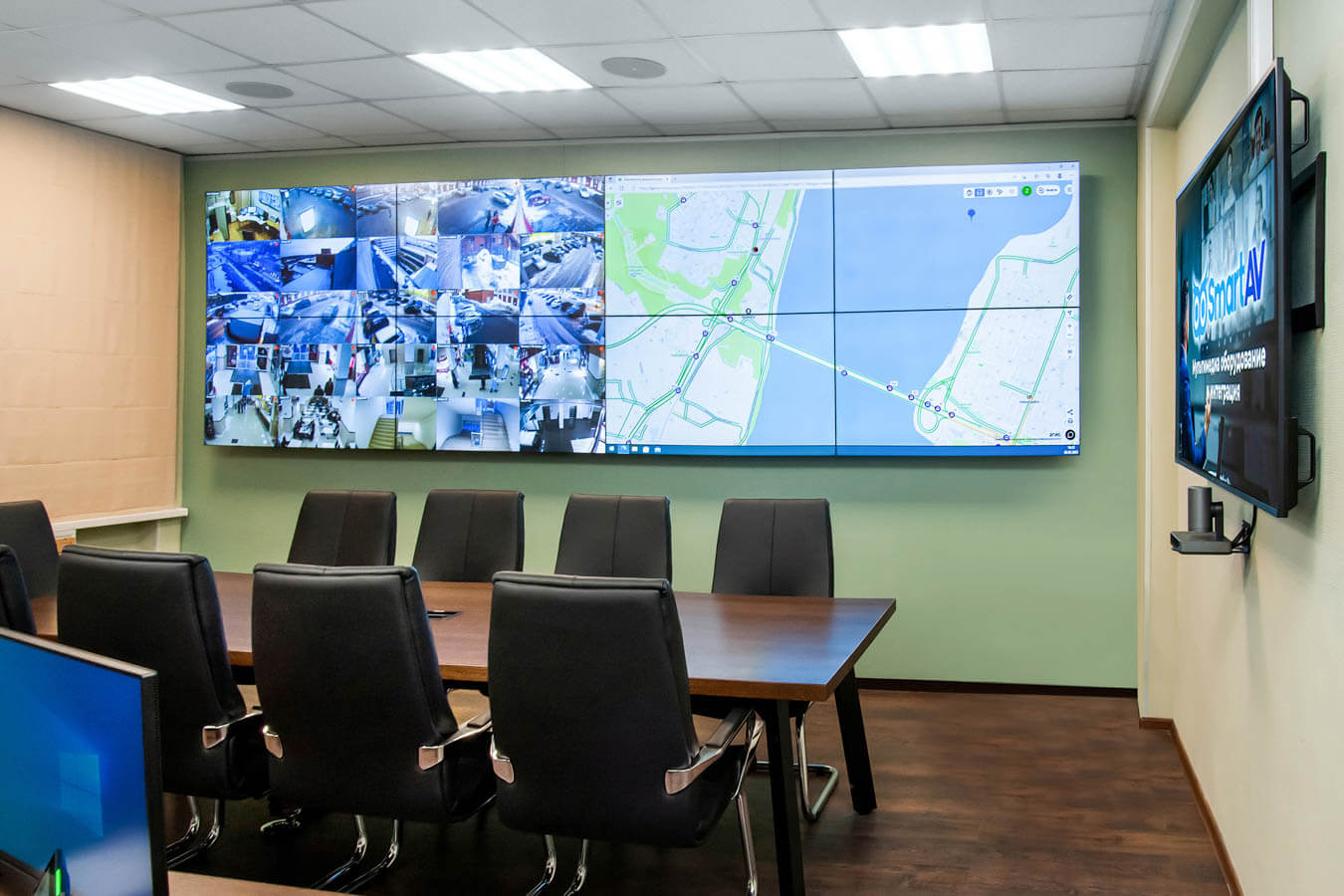

Для операторов ситуационного центра мы установили видеостену из панелей LCD-панель Philips 55BDL2005X диагональ 55" с системой активного охлаждения, которая не дает панелям перегреваться и позволяет работать 24/7.

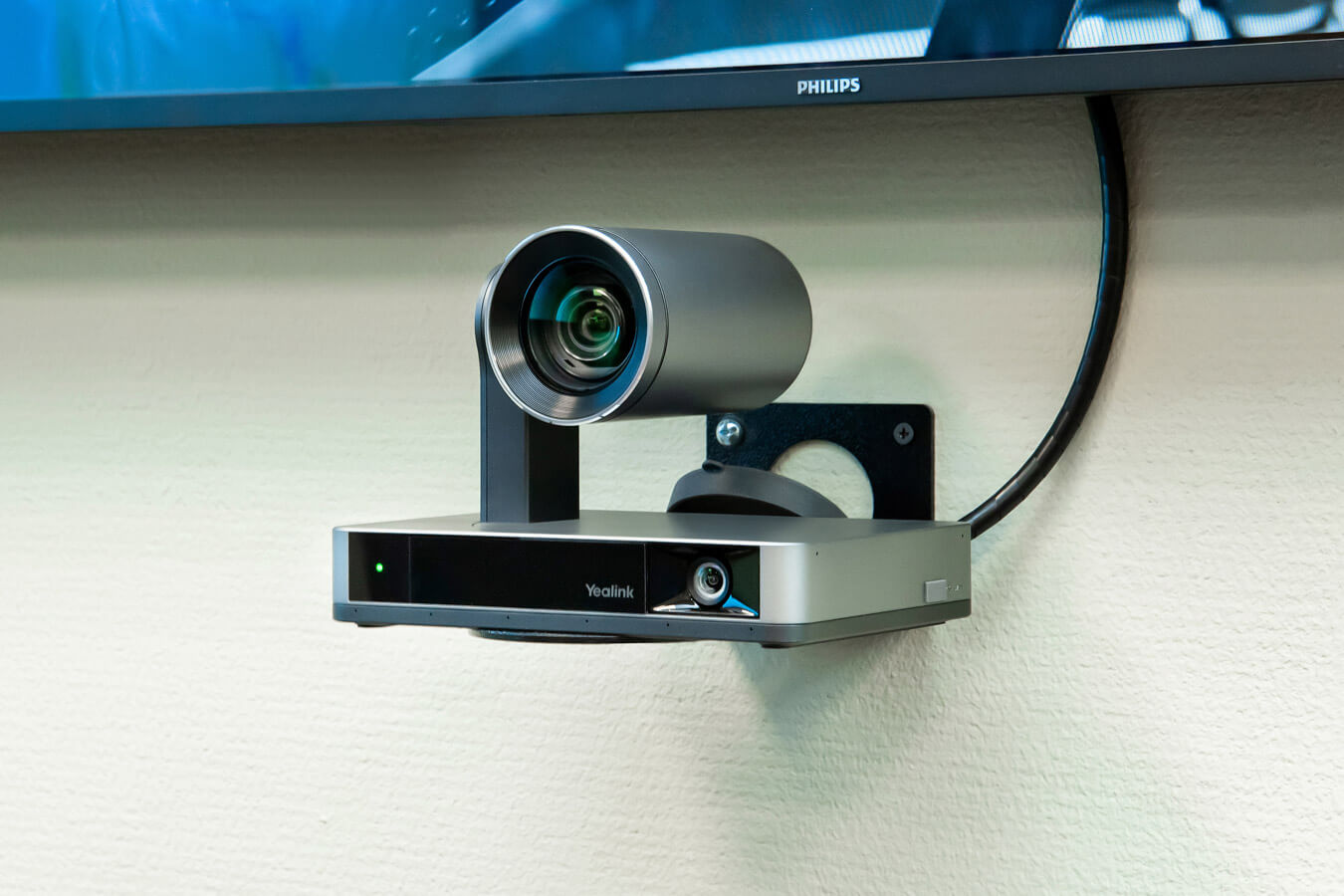

В качестве основной системы видеоконференцсвязи выбрали Терминал ВКС Yealink M800-C00-0012 (MeetingEye 800) с разрешением 4K M800. Это система на перспективу, она позволяет при необходимости провести ВКС по протоколам SIP и H323. Захват видео из ситуационного центра будет проходить через PTZ-камеру Yealink UVC86.

Терминал ВКС Yealink M800-C00-0012

Сделать систему более гибкой помогает устройство коммутации Yealink VCH51. Оно превращает оборудование Yealink в периферийные устройства и позволяет проводить видеоконференции с ПК или принесенных ноутбуков.

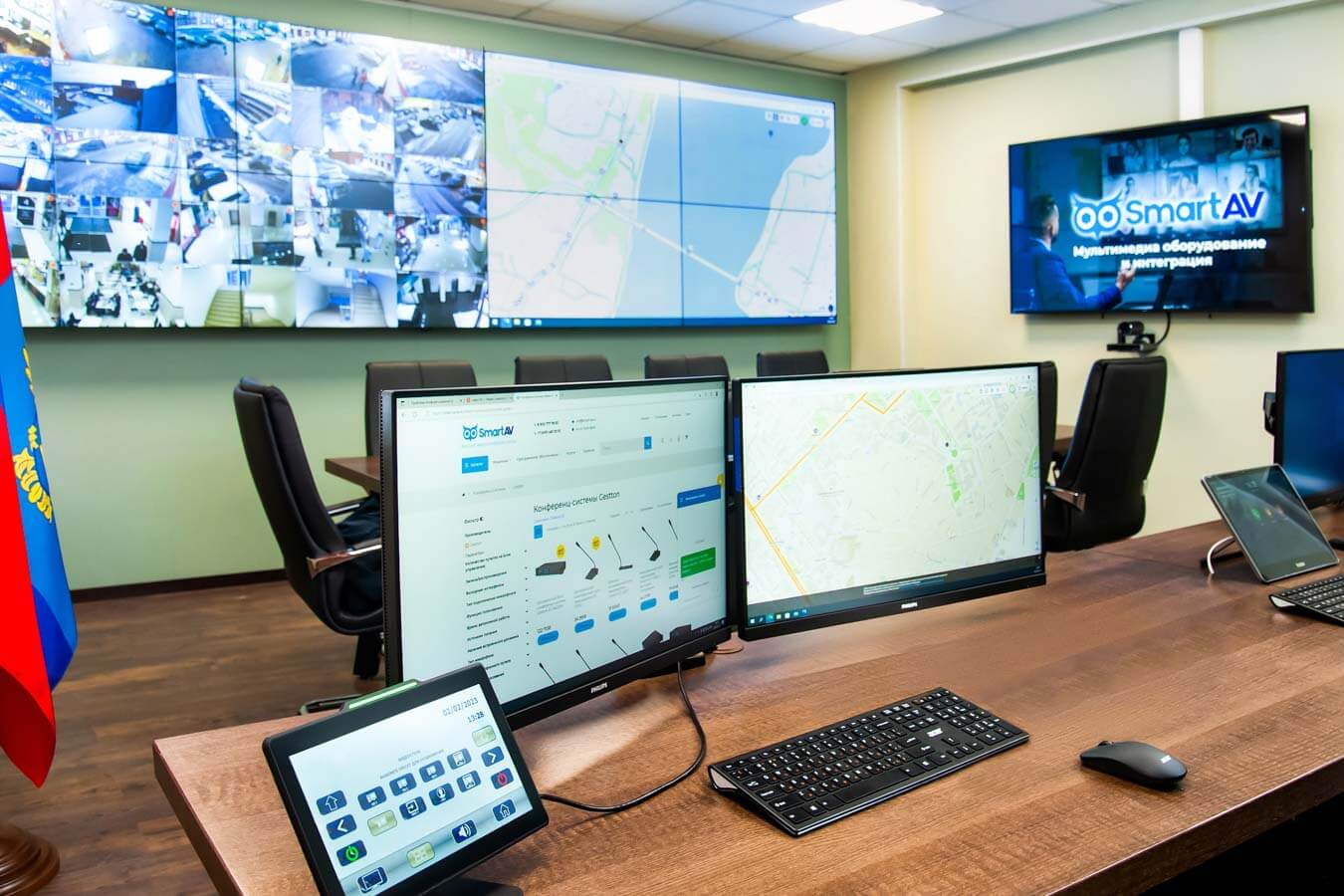

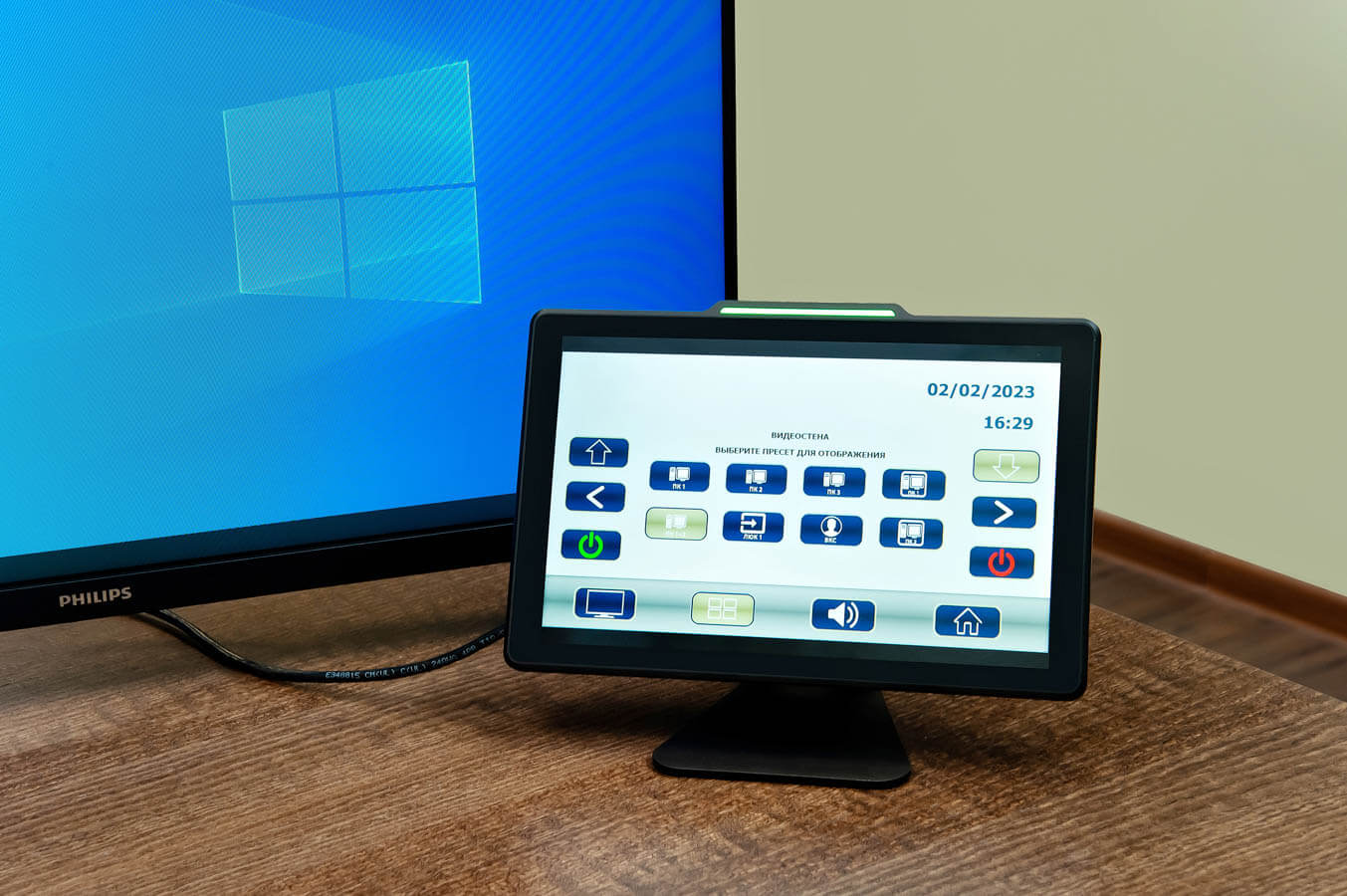

Для операторов мы установили панельные ПК Qbic TD-1060 Slim для удобства управления всеми девайсами, которые мы разместили на столах операторов, с написанным под заказчика интерфейсом системы управления на базе ПО Iridium Mobile.

панельные ПК Qbic TD-1060 Slim

периферийные устройства

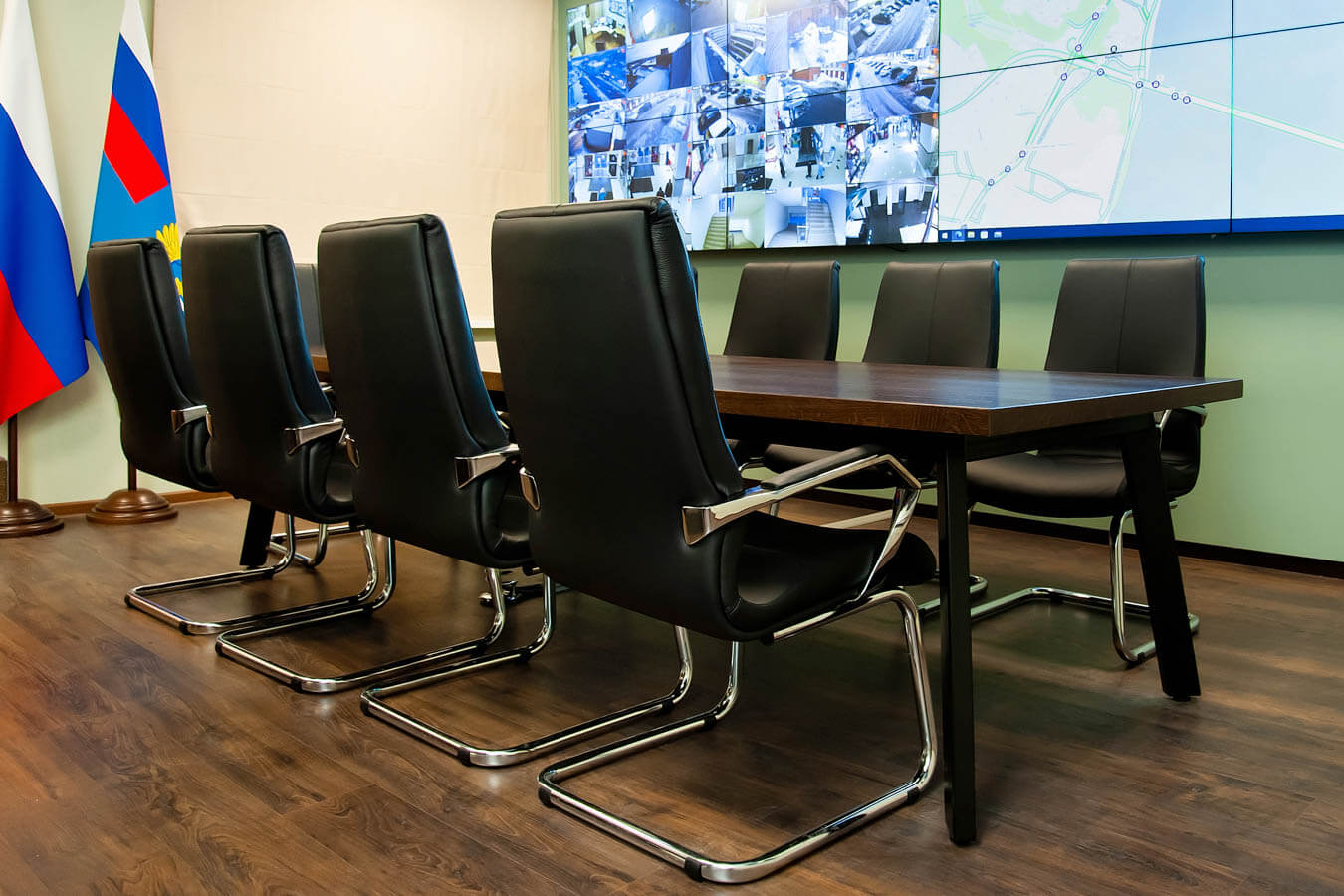

Для изготовления необходимой мебели (стол для переговоров, стулья, рабочие столы, кресла, декоративные панели) мы обратились к нашему ответственному подрядчику, с которым мы постоянно работаем в связке на таких проектах. Оперативно изготовили и установили мебель отличного качества.

При оборудовании таких объектов важно создать систему, которая в перспективе может быть масштабирована: сейчас в центре нет потребности в работе операторов 24/7, а из-за ограничений возможностей серверов отображаются всего 5 камер. Но мы оборудовали центр так, чтобы в нем можно было работать 24/7, а благодаря заложенной возможности расширения, установленная нами система позволяет выводить до 60 картинок с камер в будущем.

Евгений Лотышев
Менеджер по работе с клиентами
Задать вопрос менеджеру

После сдачи объекта мы не прекратили контакт с заказчиком, а остались на сопровождении. Мы продолжаем помогать решить возникающие вопросы и скорректировать работу системы управления на основе их обратной связи.

Фотографии проекта

Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Фотографии проекта Оснащение ситуационного центра
Евгений Лотышев
Менеджер по работе
с клиентами
Задать вопрос
менеджеру
Услуги в рамках
проекта
  • Закупка и доставка оборудования
  • Монтаж
  • Пусконаладочные работы
  • Программирование системы управления

Smart-AV не просто «отрабатывает ТЗ», а решает задачу комплексно.

  • Мы не ограничились той спецификацией, которую нам представил заказчик, и предложили более проработанное и выгодное для него решение;
  • До старта работы мы выехали на объект и оценили его «вживую»;
  • Учли особенности помещения и специфику работы центра;
  • Поставили и установили все необходимое оборудование и мебель в срок;
  • Заложили возможность масштабирования системы в будущем;
  • Учли все нюансы проектирования, реализации и эксплуатации ситуационных центров;
  • Остаемся на связи с заказчиком, решаем возникающие вопросы и на основе обратной связи корректируем работу системы управления.
