Оснащение переговорных для компании «Сервис-Интегратор»

Тип помещения:

Переговорная, huddle room, большая переговорная

Заказчик:

ООО «Сервис-Интегратор»

Задача:

Внедрение ВКС-инфраструктуры Yealink и комплексное мультимедийное оснащение семи переговорных комнат.

О заказчике

«Сервис-Интегратор» — один из лидеров в сфере транспортного аутсорсинга и управления корпоративными автопарками. В структуру компании входят 20 региональных подразделений, а численность сотрудников составляет порядка 5 000 человек.

Ключевые направления работы:

Поставка технологического оборудования для энергетического сектора, нефтегазовой и горнодобывающей промышленности;

Аутсорсинг управления корпоративными автопарками и парками спецтехники;

Управление пассажирскими перевозками.

Фотографии проекта

Услуги в рамках
проекта

проектирование системы ВКС

подбор AV-оборудования

монтаж и пусконаладка

Задачи проекта

Чтобы масштабировать инфраструктуру видеоконференцсвязи на сеть подразделений компании, требовалась модернизация существующей ВКС. В офисах использовались кодеки со встроенным MCU, которые устарели технологически и были неоправданно дороги в эксплуатации. На специалистов Smart-AV была возложена задача по развёртыванию модернизированной системы видеоконференцсвязи на основе Yealink Meeting Server (YMS).

Сложности реализации

Мы не проектировали систему ВКС с нуля, а работали со сложившейся инфраструктурой. Поэтому на первый план вышли вопросы совместимости. Принципиальным моментом была интеграция ВКС с IP-телефонией для подключения существующих SIP/H.323-терминалов. Учитывая широкую сеть филиалов и разный состав оборудования, настроить стабильное подключение по протоколу SIP оказалось не так просто — это потребовало дополнительных усилий от наших технических специалистов.

Пилотный проект

Первым шагом к обновлению системы ВКС стал пилотный проект на мощностях заказчика. Мы предоставили тестовую лицензию Yealink Meeting Server на расчётное количество пользователей и помогли с решением технических вопросов.

Отметим, что YMS совместим с программными/аппаратными терминалами сторонних производителей и поддерживает SIP устройства без дополнительной оплаты программного шлюза. Фактически, это решение, выстроенное по принципу «всё в одном» и готовое к масштабированию.

Тестирование прошло успешно, и заказчик дал старт переносу YMS с виртуальной машины на выделенный сервер.

Оснащение переговорных

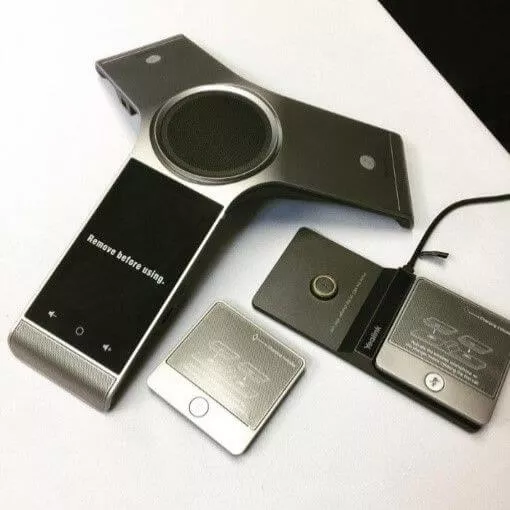

Конференц-телефон Yealink CP960. Выбор обусловлен поддержкой IP-телефонии, которая принципиально важна для заказчика. Функция эхоподавления и аудиокодеки с HD качеством отвечают за чёткость передачи голоса.

Коммерческая led-панель LG Транслирует мультимедийный контент в разрешении Full HD (1920 x 1080) с улучшенной детализацией без бликов и засветки изображения.

Широкоугольная камера Yealink UVC30. Снимает видео в разрешении 4К, имеет 120-градусный угол обзора и функцию трекинга для отслеживания спикера в кадре.

Yealink VC Desktop для huddle rooms. Программный клиент ВКС, установленный на небольшой ПК Lenovo ThinkCentre M90n Nano и зарегистрированный на Yealink Meeting Server.

Yealink VC880 для больших переговорных. Кодек ВКС для аудиовизуальных систем high-end класса обеспечивает передачу видео четкостью 1080р в полосе пропускания от 512 кбит/с. В больших переговорных Yealink VC880 работает в тандеме с PTZ-камерами Prestel.

Всего было оборудовано 7 переговорных — от huddle rooms до больших многофункциональных пространств для видеоконференций, совещаний, презентаций. При оснащении переговорных пришлось встраиваться в СКС заказчика и удлинять USB 2.0 для спикерфонов по витой паре. Мы протестировали несколько приемо-передатчиков прежде чем нашли рабочий вариант.

Специальные условия

Выделенный стол оператора;

Скрытая коммутация.

Статус зала заседаний предполагает лаконичное открытое пространство — столешницы, свободные от проводов, скрытые кабели питания и системы управления. Чтобы незаметно подвести кабели к рабочим местам, дизайнер интерьера использовал подиумы. Наше решение для скрытого монтажа оборудования — выделенный стол оператора, который совмещён с рэковым шкафом. Стол изготовлен на заказ по оригинальному проекту.

Сложности реализации

Ремонт в помещении затянулся, но это не помешало нам выполнить акустические измерения и приступить к своей части проекта.

В помещении мы столкнулись с типичной проблемой конференц-залов — эффектом акустической обратной связи. Он возникает, когда микрофоны улавливают звук из динамиков системы озвучивания. В зале ему способствовала схема расположения микрофонов на рабочих местах депутатов.

Решение: чтобы избежать наводок, в систему включён процессор подавления акустической обратной связи Gestton FK-8210.

Конференц-система

Мы предложили заказчику спецификацию на основе конференц-системы Gestton серии 6630M с поддержкой функции голосования. Для оснащения рабочих мест использовано 35 пультов делегата 6630D и 4 пульта председателя 6630C.

Микрофон «гусиная шея» с гиперкардиодидной диаграммой направленности.

Пульт председателя Gestton EG-6630C с питанием от центрального блока и функционалом для управления пультами делегатов.

Микрофонный пульт 6630D оснащен кнопками голосования, LED экраном и считывателем IC-карт.

Система видеоотображения

Центр системы видеоотображения — лазерный проектор Vivitek DH4661Z с настенным экраном 3х4 метра. Лазерно-фосфорный источник света (матрица DLP) обеспечивает постоянный уровень яркости и отличную цветопередачу до 20 000 часов без дополнительного обслуживания. Для президиума в качестве дублирующих экранов установлены 13″-мониторы Lilliput TK1330 NP/C на стойках для рабочего стола. Как официальный дистрибьютор бренда мы предложили заказчику специальную цену на дисплеи.

Звуковое оборудование

Компактные 3-полосные колонны RCF MQ 100L обеспечивают правильное воспроизведение звука даже в помещениях с длительным временем реверберации. За усиление и преобразование аудио- и видеосигналов отвечает система коммутации, построенная на продукции компании Hall Research.

Звуковые колонны RCF MQ 100L

Усилитель мощности RCF AM 2320

Процессор подавления АОС Gestton FK-8210

Конференц-система и мультимедийное оснащение не нарушают классический дизайн зала заседаний. Технические элементы и кабели скрыты за столешницами и элементами декора.
