Аудиоконференцсвязь для зала совещаний ГБОУ Школа № 1363

Тип помещения:

Многофункциональный зал для совещаний, переговоров, административных мероприятий

Заказчик:

ГБОУ ШКОЛА № 1363, Москва

Задача:

Оснащаем школьный зал совещаний конференц-системой Relacart, закладываем основу для интеграции с системой ВКС и добавления новых функций — например, автонаведения камер на спикера

Какая конференц-система нужна школе

Школа № 1363 в ЮВАО Москвы занимает высокие места в рейтингах как по оценкам родителей (в топ-5), так и по количеству выпускников, поступивших в ВУЗы из топ-50 РФ (в топ-7). Нашей задачей стало оснащение аудиоконференцсвязью школьного зала совещаний с прицелом на дальнейшее развитие инфраструктуры и интеграцию с системой ВКС. Мы разработали и реализовали качественное недорогое решение на основе автономной проводной конгресс-системы Relacart CS-101, которая обладает достаточными ресурсами для обслуживания средних конференц-залов.

Фотографии проекта

Услуги в рамках
проекта

Проектирование системы ВКС
Подбор AV-оборудования
Монтаж и пусконаладка

Оснащаем многофункциональное пространство

Школы эффективно управляют ресурсами. В нашем случае одно помещение выполняет функции переговорной, зала совещаний, малого конференц-зала для административных мероприятий. Обратите внимание: вдоль стен располагаются дополнительные ряды кресел. При подборе и настройке аудиооборудования нашей целью было комфортное звуковое покрытие не только за столом переговоров, но и на всей площади зала, чтобы каждый слышал каждого независимо от сценария и состава участников мероприятия.

Монтаж в выходной день

В школе № 1363 более 5 000 учащихся. Ничто не должно мешать учебному процессу, поэтому специалисты Smart-AV выполняли монтаж и пусконаладку оборудования в воскресенье. Монтаж произведён без грязных работ, которые могли бы нанести урон отделке. Кабели проложены скрыто — под подвесным потолком и через подвал здания. Установка и пусконаладка завершены день в день. Заказчику переданы комплект оборудования, полностью готовый к работе, и чистое помещение.

Конференц-система Relacart CS-101

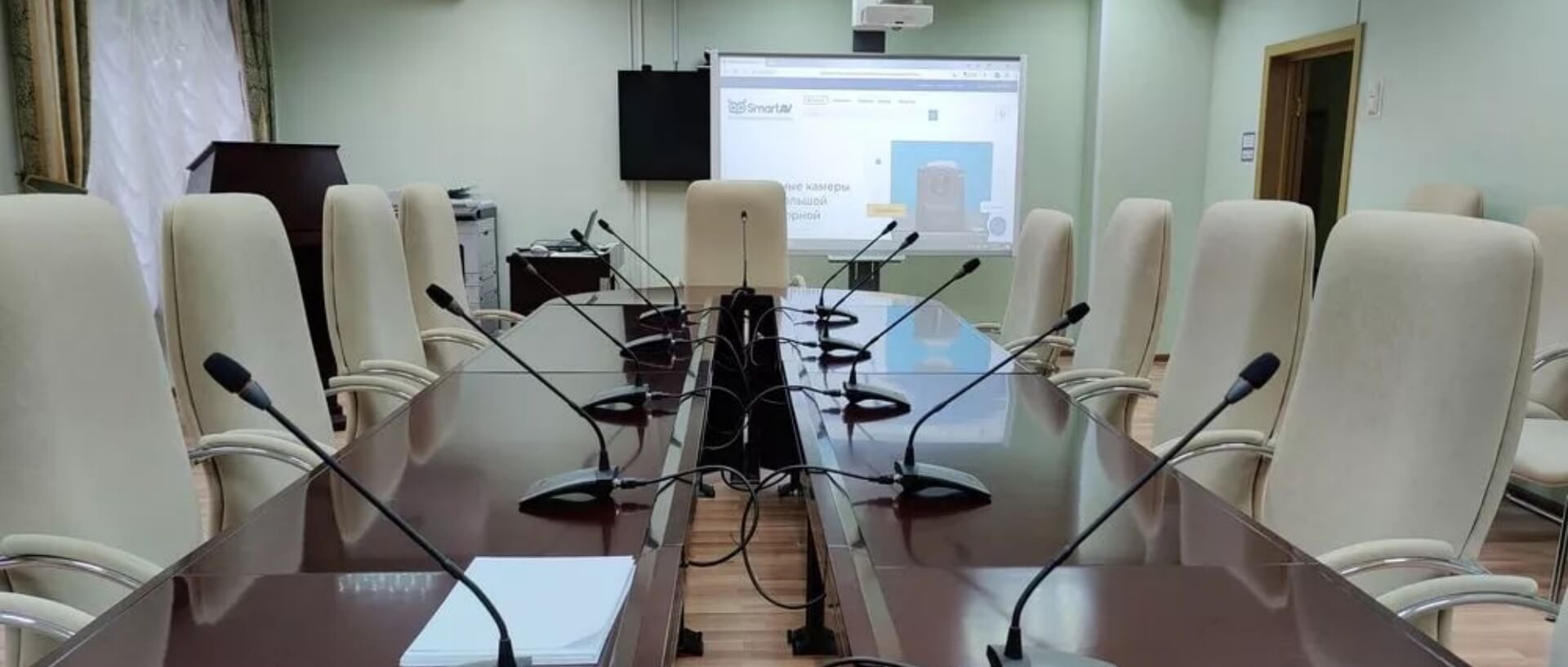

Каждое место спикера за столом в зале совещаний оборудовано индивидуальным пультом Relacart CS-101D с однонаправленным конденсаторным микрофоном и индикатором активации.

Одно из преимуществ системы Relacart — режим голосового управления: пульт автоматически активируется по голосу спикера. Не будет неловких ситуаций, когда докладчик начал говорить, но забыл нажать кнопку на корпусе. Председатель может отключать микрофоны спикеров по своему усмотрению с пульта Relacart CS-101C. Блок управления конференц-системы Relacart CS-101M поддерживает подключение до 60 пультов.

Функционал на перспективу

Подключение к системе видеосопровождения VTS-1000 для наведения PTZ-камер на активного докладчика
Подключение до 3-х видеокамер и одновременное управление всеми подключенными камерами
Запись видеоконференций в реальном времени (опционально)

Дополнив комплект оборудования и оснастив помещение видеокамерами с поддержкой автонаведения на активный микрофон, заказчик получит всё что нужно для сеансов видеоконференцсвязи и трансляции мероприятий на высоком уровне.

Озвучивание зала совещаний

Центральную часть зала занимает большой овальный стол на 15 рабочих мест + 15 мест предусмотрено вдоль стены и у окна. Чтобы все участники слышали речь говорящего чётко и разборчиво, в четырёх углах комнаты установлены громкоговорители RCF Monitor 44WT. Мы использовали двухканальный трансляционный усилитель DSPPA DA-2125, чтобы подключить 4 громкоговорителя в 100-вольтовом режиме.

За балансировку аудиосигналов и подавление акустической обратной связи отвечает цифровой микшер SOUNDCRAFT Ui-16 c dbx® AFS на всех выходах. Благодаря встроенному Wi-Fi модулю и порту Ethernet микшер поддерживает беспроводное управление с ПК на ОС Windows, Mac OS, Linux и смартфонов на iOS или Android. Высокое качество звука обеспечивают встроенные обработчики сигналов, 4-полосный эквалайзер и фильтры на выходных каналах. Микшер вместе с управляющим оборудованием компактно смонтирован в 19-дюймовую стойку, которая замаскирована под обычную тумбу.

Результат проекта

Зал совещаний оснащён системой аудиоконференцсвязи, которая позволит в дальнейшем наращивать функционал без лишних затрат. Возможна интеграция с клиентами ВКС, подключение к системе видеосопровождения и видеокамерам с поддержкой автонаведения на активного спикера
Выполнена скрытая прокладка кабелей: акустический кабель проложен в гофре под подвесным потолком, кабель, идущий от блока управления конференц-системой к пультам на столе, проложен через подвал здания (в полу просверлены два отверстия)
Работы по монтажу и пусконаладке оборудования выполнены за 1 выходной день!
