Многофункциональное пространство – Реализованные проекты

Тип помещения:

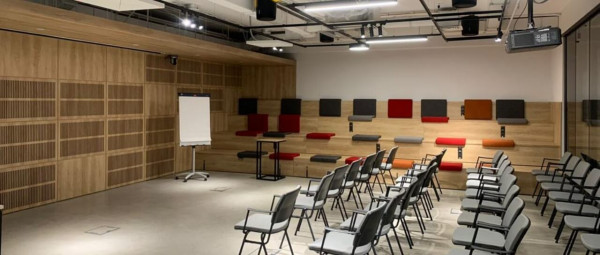

Зал-трансформер (переговорная) 35 м²

Заказчик:

«Вкусно — и точка»

Задача:

Подбор, закупка, монтаж аудио- и видеооборудования, пусконаладочные работы

О задаче

«Нужно провести диагностику микрофонного массива Sennheiser TeamConnect Ceiling 2». С этой фразы началось общение представителя «Вкусно — и точка» с менеджером нашей компании.

Инженер выехал на объект, чтобы разобраться, в чем дело, и… разобрался. В ходе работы пообщался с представителем заказчика и выяснил, что в компании давно хотели модернизировать мультимедийное оборудование в переговорной.

Так сбой в работе микрофона привел к комплексному проекту. Требовалось обеспечить нормальный захват звука, установить камеры и заменить проектор. А еще предусмотреть множество сценариев использования этого зала-трансформера.

Фотографии проекта

Результат работы

Микрофонный массив захватывает кристальный звук без шума и помех, как ему и положено. Мы доукомплектовали его аудиопроцессором и разместили в центре потолка, чтобы он снимал звук со всего помещения.

Мы использовали две PTZ-камеры SmartCam A12TH, чтобы они выхватывали изображение из любой части переговорной. Одна работает в режиме отслеживания по голосу. Вторая камера включается, когда кто-то выступает у экрана. Запускается режим «лектора», и камера сопровождает выступающего.

За это отвечают проектор Diello DL-LU525UST и экран ViewScreen Premium. Оборудование с поддержкой 4К отображает контент в высочайшем качестве – все видно в мельчайших деталях.

Для этого мы использовала процессор Iridium ProAV. Он отличается исключительной производительностью и стабильностью работы. Для управления всей системой используется сенсорная панель Iridium – удобное современное решение.

Тип помещения:

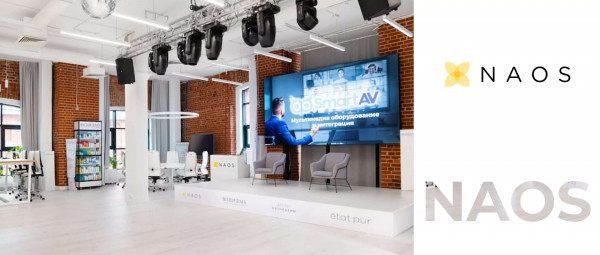

многофункциональный зал 100м² на 100 человек

Заказчик:

косметическая компания NAOS, владеющая тремя международными брендами (Bioderma, Institut Esthederm, Etat Pur)

О задаче

Помещение площадью 100 м² требовалось оснастить так, чтобы оно выполняло роль презентационного зала, комнаты для проведения ВКС и пространства для записи аудиоподскастов. Другими словами, сделать зал действительно многофункциональным. Кажется, что все просто?

Как любят говорить наши инженеры, не спешите судить о сложности задачи по первым строчкам ТЗ. Наши специалисты были, как всегда правы. Легким этот проект назвать … сложно.

Компания-заказчик – является крупнейшим международным игроком на рынке средств по уходу за кожей. И запрос у нее соответствующий. Требовалось оснастить многофункциональный зал так, чтобы он соответствовал международным стандартам и строгим требованиям заказчика.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Тип помещения:

Переговорная и учебная аудитория 35 м2 на 12-30 участников.

Заказчик:

АНО «Мосспортразвитие»

Задача:

Оснащение помещения, которое используется в качестве переговорной комнаты и учебной аудитории.

О задаче

Помещение площадью 35 м2 требовалось оснастить так, чтобы оно выполняло роль переговорной комнаты на 15 человек и учебной аудитории на 30 участников. Задачу можно назвать практически идеальной. Вот особенности, которые сделали ее такой.

Клиент четко понимал, что хочет.

Например, вот цитата из технического задания: «Организовать ВКС и предусмотреть возможность проведения обучения сотрудников. Внедрить BYOD-систему».

К слову, BYOD расшифровывается как Bring Your Own Device («принеси свое личное устройство»).

Мы четко понимали бюджет и под него подбирали необходимое оборудование.

Помещение с хорошими исходными данными. Под переговорную и учебную аудиторию была выделена часть опенспейса – та, в которой нет окон. Тем самым для работы проектора созданы оптимальные условия. Не нужно дополнительно решать вопросы затемнения. На полу ковролин – отличные акустические условия.

Мы приняли участие в проекте на этапе ремонта, что упрощало монтаж. Мы согласовали расположение оборудования (проектора и экрана), указали, где нужно сделать закладные, розетки, интернет-розетки.

Почему задача «практически идеальная»? Были сложности, которые наша команда с честью преодолела.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Какие сложности решали и решили?

Проведение видеоконференций

Когда проводится ВКС, у зрителей может создаться ощущение, что трансляцию ведет профессиональный оператор. Он наводит камеру на говорящего, кадрирует картинку, отслеживает и «ведет» выступающего. Роль такого профессионального оператора выполняет PTZ-камера SmartCam A12TH. В нее встроен микрофонный массив, который точно определяет местоположение говорящего, а благодаря 12-кратному оптическому зуму камера может взять говорящего в портретном режиме.

Чистый звук снимает Shure MXA710-4FT, а протокол Dante передает его зрителям в несжатой форме с практически нулевой задержкой и точной синхронизацией.

Для трансляции изображения используется дисплей Philips, а для директора предусмотрен свой экран с сенсорной панелью GeСhic для управления ходом конференции, например, добавлять новых участников, «передавать» кому-то слово и т.д.

Проведение обучения

Буквально одним кликом помещение трансформируется из переговорной комнаты в учебную аудиторию. Опускается большой 135” экран Matte White Projecta Compact Electrol, включается яркий, инсталляционный (не бытовой) проектор Optoma. Сотрудники всё видят и ничего не упускают. Экран мы специально подбирали под эту модель проектора, чтобы картинка была максимально четкой.

Участники могут передавать информацию на экран со своих устройств – с ноутбуков, смартфонов и планшетов на Android и iOS. Это делает процесс обучения лучше и информативнее. Отвечает за это BYOD-система Vivitek. Ее особенность в том, что подключение внешнего устройства выполняется одной кнопкой. Участник устанавливает приложение на ноутбук или мобильное устройство, нажимает на кнопку, и начинается трансляция. На это уходят считанные мгновения, и обучение не прерывается.

Отдельно отметим коммутатор Kramer VS-211X, который делает обучение более продуктивным. Его особенность в том, что он переключает изображение по активному сигналу. Если участники захотят посмотреть что-то с компьютера, то достаточно опустить экран, на который выводится изображение, передаваемое с компьютера. Нужно вернуться к презентации? Достаточно просто отключить компьютер, и система автоматически переключается на BYOD.

Тип помещения:

Многофункциональное пространство для онлайн-трансляций, конференций, вебинаров

Заказчик:

ПАО «МТС-Банк», г. Москва

Задача:

Устанавливаем мощную систему захвата звука и звукоусиления Sennheiser для мероприятий с участием до 90 человек.

Работаем в цифровом пространстве

«Медиарум» — часть масштабного обновления офиса ПАО «МТСБанк». Сотрудники Банка получили универсальное пространство для презентаций, видеоконференций, бизнес-мероприятий и образовательных проектов. Мобильность внутренней планировки позволила наращивать вместимость помещения до 90 человек, а комплекс AV-оборудования под управлением аудиоматрицы Tesira и системы автоматизации Crestron обеспечил мгновенную адаптацию настроек к любому формату мероприятия.

Нашей задачей стала доработка системы захвата звука и звукоусиления, чтобы сделать её такой же адаптивной, как архитектурное решение зоны «Медиарум».

Фотографии проекта

• Акустическое проектирование
• Подбор оборудования
• Предварительное тестирование
• Программирование интерфейсов
• Монтаж и пусконаладка

Особенности в помещении с высоким потолком и их влияние на звук

В переговорной высокие потолки (5 м), что плохо сказывается на акустических свойствах помещения. Однако отделка потолка выполнена в виде объемной решетки - панели Грильято.

Звук проходит через ячеистую структуру потолка и рассеивается в запотолочном пространстве, лишь частично отражаясь обратно. Таким образом, потолок Грильято уменьшает эффект эхо, увеличивает разборчивость речи и улучшает акустику помещения в целом. А также является стильным элементом дизайна - в переговорной недавно был завершен ремонт, и нам необходимо было провести скрытую проводку, ничего не повредив.

Исследуем помещение и звук

Хорошая акустика изначально заложена в проект помещения, но комбинация стекла и бетона в сочетании с особенностями планировки, которые обеспечивают сотрудникам максимальную мобильность, внесла определённый дисбаланс в распределение звука. В результате, сотрудники в разных точках зала оказались в неравных условиях — кто-то слышал докладчика, а кто-то шум офиса за стеклянной перегородкой.

Наши специалисты выполнили акустический расчёт и рекомендовали решение на основе двух микрофонных массивов Sennheiser TeamConnect Ceiling 2.

Почему мы использовали самые мощные направленные микрофонные массивы Sennheiser, чтобы сбалансировать звук?

• Стена, у которой расположены трибуна спикера и экран проектора, облицована звукопоглощающими акустическими панелями. Дерево, безусловно, улучшает акустику помещения, но противоположная стена не имеет звукопоглощающего покрытия — это цельностеклянная перегородка, которая отделяет «Медиарум» от оживлённого офиса и отлично отражает любые звуковые волны, включая фоновый шум
• Дополнительные места для участников мероприятий в «Медиаруме» вынесены на деревянные ступени с подушками. Ступенчатая структура хорошо рассеивает звуковые волны, но эффект отчасти нивелируется близостью стеклянной перегородки
• Пол в помещении выполнен из полированного бетона и обладает достаточно высокой звукоотражающей способностью. Само по себе это не критично, но, как мы помним, две из четырёх стен в помещении стеклянные — часть многократно отражённых звуковых волн возвращалась обратно в динамики

Все перечисленные особенности акустики в помещении удалось компенсировать благодаря технологии повышения качества передачи речи TruVoicelift и тонкой настройке аудиоматрицы Tesira.

Используем зональный принцип звукоусиления

В основе технологии TrueVoicelift настраиваемый алгоритм, который позволяет более гибко формировать настраиваемые лучи микрофонов и обеспечивает улучшенное управления зонами покрытия.

Каждый микрофонный массив Sennheiser TeamConnect Ceiling 2 несёт «на борту» 28 конденсаторных микрофонных капсюлей Sennheiser KE10. Мы задействовали два микрофонных массива (и 56 микрофонных капсюлей), чтобы охватить всё помещение. Технология повышения качества речи TrueVoicelift позволила компенсировать недостатки акустики и связанную с ними неразборчивость речи. Усиление звука производится не во всём зале, а в отдельных зонах — там, где участники должны услышать коллегу или лектора без дополнительных усилий.

Тестируем гипотезу и оборудование

Перед реализацией проекта мы на практике проверили эффективность решения с двумя микрофонными массивами Sennheiser TeamConnect Ceiling 2.

Мы установили оборудование, как планировалось, по обе стороны от экрана проектора и провели тестовые испытания системы звукоусиления. В процессе были скорректированы и доработаны настройки для подавления акустической обратной связи. Два микрофонных массива обеспечили высокую чёткость и разборчивость голоса в каждой точке помещения.

Оптимизируем звучание голоса

Технология TrueVoicelift позволяет не только компенсировать потерю громкости звука на расстоянии между говорящим и слушателем, но и оптимизировать звучание голоса за счёт дополнительных функций.

• Установка зоны, в которой спикер получает приоритет в системе звукоусиления над всеми остальными участниками мероприятия в зале
• Установка пяти запретных зон, позволяющих отсечь источники шума по вертикали и горизонтали
• Алгоритм подавления акустической обратной связи методом частотного сдвига (Frequency Shifter)
• Функция предотвращения эффекта акустической обратной связи Feedback Prevent Mute
• Функция подавления фонового шума Noise Gate

Добавляем оборудование в систему управления Crestron и аудиоматрицу Tesira

Финальным этапом нашего проекта стала интеграция кнопок управления микрофонными массивами в интерфейс управления Crestron и настройка аудиоматрицы Tesira с учётом новых функций. Показываем, как реализован функционал включения и выключения потолочных микрофонов.

Результат работы

• «Медиарум» для бизнес- и онлайн-мероприятий оснащен мощной системой звукоусиления на базе двух микрофонных массивов Sennheiser TeamConnect Ceiling 2
• Установленное оборудование совместимо с действующей системой видеоконференцсвязи
• Интерфейсы системы управления Crestron и аудиоматрицы Tesira доработаны для добавления нового функционала
• Заказчик доволен работой Smart-AV, это второй проект, который мы реализуем для «МТС Банка»

Использованное оборудование

• Проводной подвесной потолочный микрофонный массив Sennheiser TeamConnect Ceiling 2 (2 шт)
• Комплект для подвеса Sennheiser TC Ceiling Mic 2 SL CM SK к потолку (2 шт)
• Золотые руки специалистов Smart-AV : )

Тип помещения:

Многофункциональное пространство для отдыха, мастер классов и презентаций

Заказчик:

ООО «Каршеринг Руссия», г. Москва

Задача:

Обновляем мультимедийную систему и расширяем её функционал — проектор с моторизованным экраном вместо ЖК телевизора, звуковое оборудование Yamaha и дублирующий экран на мобильной стойке.

Сохраняем дизайн и модернизируем мультимедиа-систему

«Делимобиль» — сервис каршеринга, который в 2015 году стартовал со 100 автомобилей, а сегодня управляет 15 000 автомобилей в 10 городах России. Стремительный рост и развитие инфраструктуры — тренд, который нашёл отражение и в новом дизайне офиса компании. Концепт архитектурно-дизайнерской студии Kelkh Architects объединил динамичный минимализм, модернистское освещение и акцент на IT-направлении (отделка колонн и стен визуально напоминает пиксели).

Даже после завершения ремонта заказчик продолжил расширять и дорабатывать функциональность рабочих пространств. Нашей задачей стало переоснащение зоны отдыха с ЖК-телевизором в мультимедийный центр, который может выполнять функции конференц-зала.

Фотографии проекта

Работаем в дизайнерском пространстве: проблемы и решения

Принципиальная позиция заказчика — планировка может меняться, но отделка остаётся неприкосновенной.

Потолочные панели из просечно-вытяжной сетки оставляют не только ощущение «воздуха и высоты», но и нестандартно большое расстояние между декоративным и основным потолком, к которому крепится оборудование системы видеоотображения.

Комплект проектора и экрана

В качестве основного устройства отображения был выбран DLP-проектор Vivitek DH858N в комбинации с моторизованным экраном Lumien Master Control LMC-100116. Яркость 4800 ANSI люменов даёт чёткое контрастное изображение с разрешением 1080p даже при дневном свете. Экран, выполненный из полотна Fiberglass Matte White с коэффициентом отражения 1.0 и углом обзора 160 градусов предоставляет абсолютно ровную поверхность для проецирования, обеспечивает корректную цветопередачу и комфортное восприятие яркости изображения. Встроенная система беспроводного показа контента NovoConnect включает режимы беспроводной презентации, трансляции экрана персонального устройства, демонстрации до 4-х пользовательских экранов одновременно и другие возможности для организации презентаций и мастер-классов.

Дублирующий дисплей

Функции дублирующего дисплея в новой мультимедийной системе выполняет ЖК-телевизор, установленный на мобильную стойку. Провода аккуратно убраны во встроенный кабель-канал стойки Digis DSM-P64C. Скрытая проводка проходит в колонне. Для подключения ЖК-дисплея выполнены дополнительные розетки. За дублирование контента, который транслируется на основном проекционном экране, отвечает усилитель-распределитель HDMI DIGIS SMI-14-2.

Акустическая система и захват звука

В качестве устройства воспроизведения звука используется мобильная акустическая система YAMAHA STAGEPAS 400BT. Комплект включает 8-канальный микшерный пульт, два 8-дюймовых динамика, вход Bluetooth®, цифровой ревербератор SPX, встроенный подавитель обратной связи и универсальный эквалайзер. Это полноценная система для озвучивания помещения с интуитивно понятным управлением и широким спектром возможностей.

Для захвата голоса спикера мы выбрали 2 компактные беспроводные радиосистемы Shure BLX14E/CVL-M17 с петличными микрофонами и радиосистему на 2 микрофона Sennheiser XSW 1-835 DUAL-A.

Результат работы

Тип помещения:

Многофункциональное пространство

Заказчик:

АО «Росгеология»,, Москва

Задача:

В условиях ограниченного бюджета подобрали комплект AV-оборудования с широкими возможностями применения.

Задачи и особенности проекта

Акционерное общество «Росгеология» - это крупнейший геологоразведочный холдинг. Осуществляет все виды геологоразведочных работ и является основным исполнителем государственного заказа по воспроизводству минерально-сырьевой базы Российской Федерации. Компания с развитой производственно-технической базой и высокими профессиональными компетенциями нуждалась в оборудовании для ВКС и обратилась к нам за помощью. Главными требованиями заказчика к AV-оборудованию были:

Фотографии проекта

Простое и универсальное решение для широкого круга задач

В основе предложенного комплекта — беспроводная конгресс-система Gestton EG-7230M, которая удовлетворяет сразу нескольким требованиям проекта:

Система поддерживает работу 250 микрофонных пультов и обеспечивает одновременную работу 3-х микрофонных пультов (1 председатель + 2 делегата; 2 председателя + 1 делегат). Её можно смело использовать для переговоров с большим количеством участников. Подключение без проводов обеспечивает мобильность и упрощает установку.

Четкий звук без искажений

Для воспроизведения звука были выбраны активные колонки RCF ART 310-A MK4.

Они обеспечивают прозрачный звук и абсолютную чёткость. Для всех слушателей гарантировано согласованное распределение звука без фазовых искажений.

Колонки ART 310-A MK4 очень легко транспортировать. Специальная сумка для переноски с практичными ручками предотвратит любую деформацию. Удобство перемещения колонок отвечает требованиям мобильности.

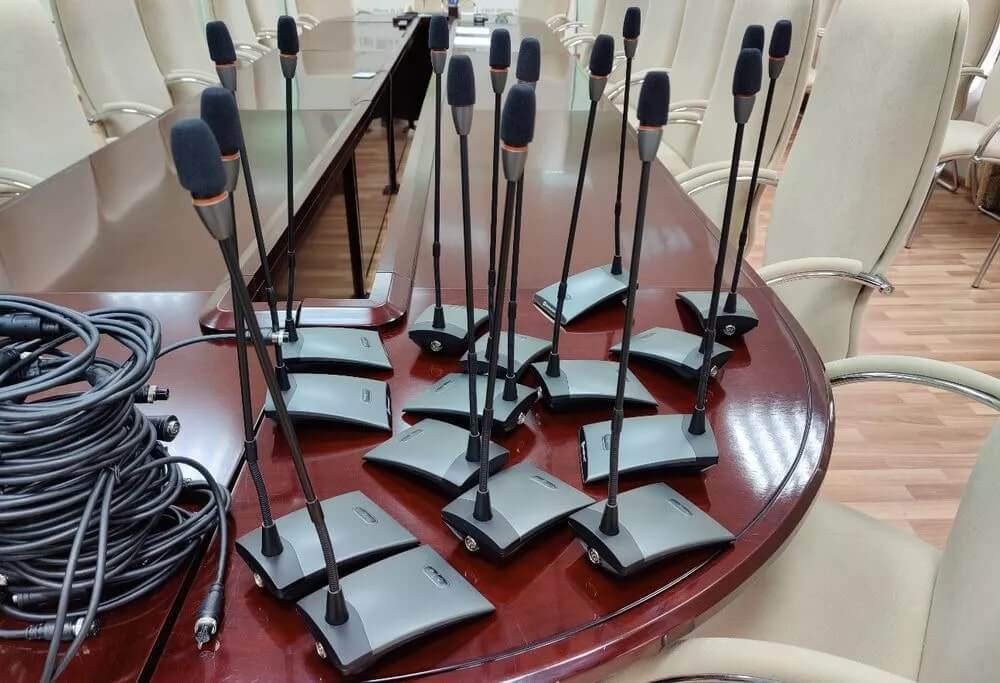

В качестве микрофонов были подобраны беспроводные пульты Gestton EG-7230C и EG-7230D, председателя и делегатов соответственно. Микрофоны на «гусиной шее» гарантируют качественную изоляцию от посторонних шумов и отсутствие проявлений обратной акустической связи.

На случай проведения локальных или комбинированных совещаний мы предусмотрели процессор подавления обратной акустической связи Gestton FK-8210. Он имеет простую установку и настройку.

Ядром звукового тракта является цифровой аудиомикшер SOUNDCRAFT UI 16 со встроенным Wi-Fi. Им можно дистанционно управлять с телефона/планшета/ПК на базе iOS, Android, Windows, Mac OS и Linux. Одновременно может быть подключено 10 устройств управления. Для перемещения и установки на полу аудиомикшер имеет прочное шасси.

Масштабируемая система видео

Для захвата изображения использован комплект из двух PTZ-камер Minrray UV570-12-SU-IR. Разрешение 1080р60, угол обзора 72,5 градуса и 12-кратный оптический зум делают эти камеры оптимальным решением для средних конференц-залов. Данная модель имеет широкое применение: удаленная работа, персональная видеоконференция, трансляция в режиме реального времени, совместные встречи и т. д. Техническая возможность комплекта позволяет увеличить число камер до 6.

Матричный коммутатор Prestel FM-88H2A является ядром маршрутизации видеосигналов.

С поддержкой видеоформата 4К60 (4:4:4) и скоростью передачи данных до 18 Гбит/с коммутатор позволяет подключить 8 источников сигнала и 8 устройств отображения. Это делает систему масштабируемой.

Результат работы

Тип помещения:

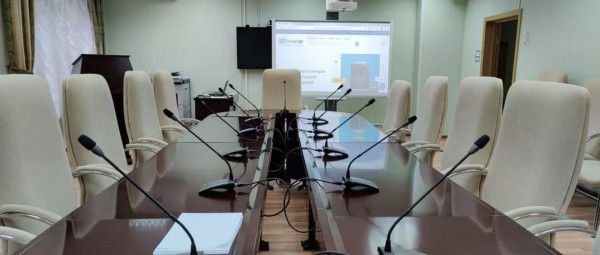

Многофункциональный зал для совещаний, переговоров, административных мероприятий

Заказчик:

ГБОУ ШКОЛА № 1363, Москва

Задача:

Оснащаем школьный зал совещаний конференц-системой Relacart, закладываем основу для интеграции с системой ВКС и добавления новых функций — например, автонаведения камер на спикера.

Какая конференц-система нужна школе

Школа № 1363 в ЮВАО Москвы занимает высокие места в рейтингах как по оценкам родителей (в топ-5), так и по количеству выпускников, поступивших в ВУЗы из топ-50 РФ (в топ-7). Нашей задачей стало оснащение аудиоконференцсвязью школьного зала совещаний с прицелом на дальнейшее развитие инфраструктуры и интеграцию с системой ВКС. Мы разработали и реализовали качественное недорогое решение на основе автономной проводной конгресс-системы Relacart CS-101, которая обладает достаточными ресурсами для обслуживания средних конференц-залов.

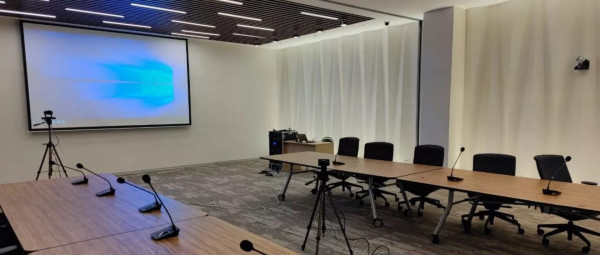

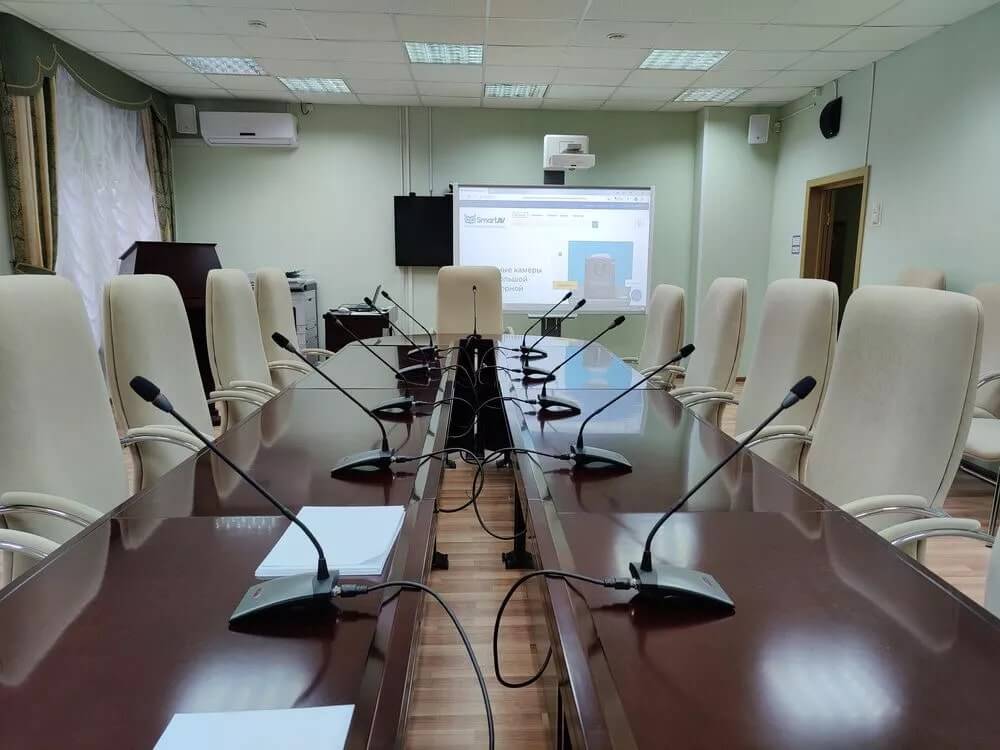

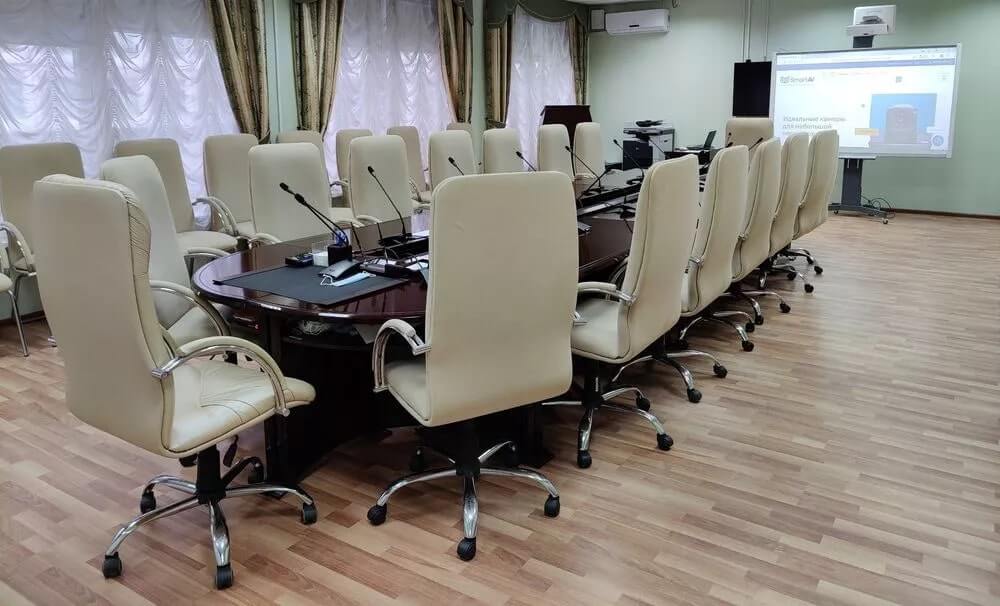

Фотографии проекта

Оснащаем многофункциональное пространство

Школы эффективно управляют ресурсами. В нашем случае одно помещение выполняет функции переговорной, зала совещаний, малого конференц-зала для административных мероприятий. Обратите внимание: вдоль стен располагаются дополнительные ряды кресел. При подборе и настройке аудиооборудования нашей целью было комфортное звуковое покрытие не только за столом переговоров, но и на всей площади зала, чтобы каждый слышал каждого независимо от сценария и состава участников мероприятия.

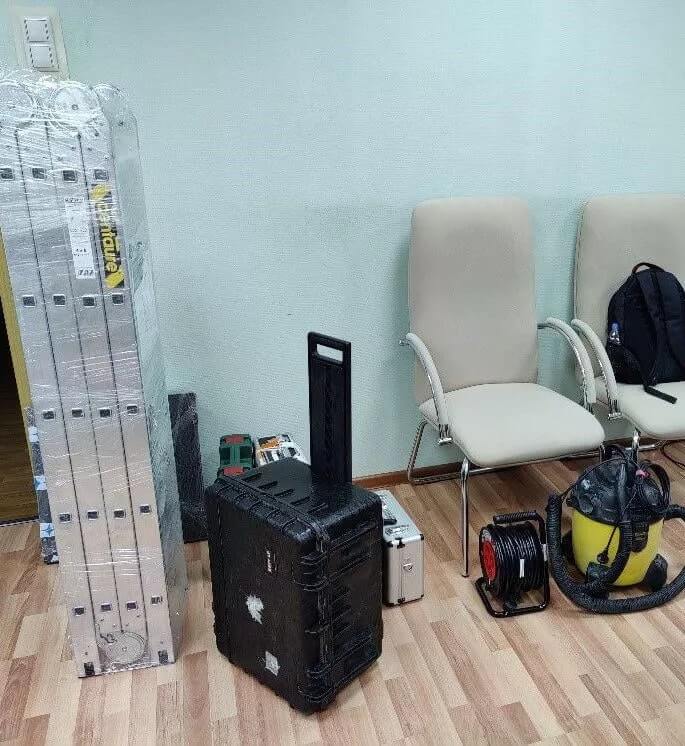

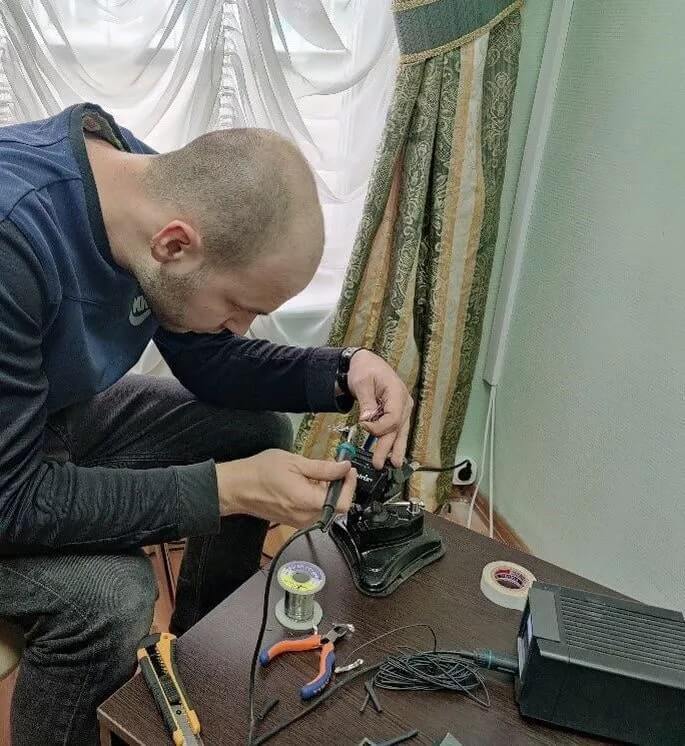

Монтаж в выходной день

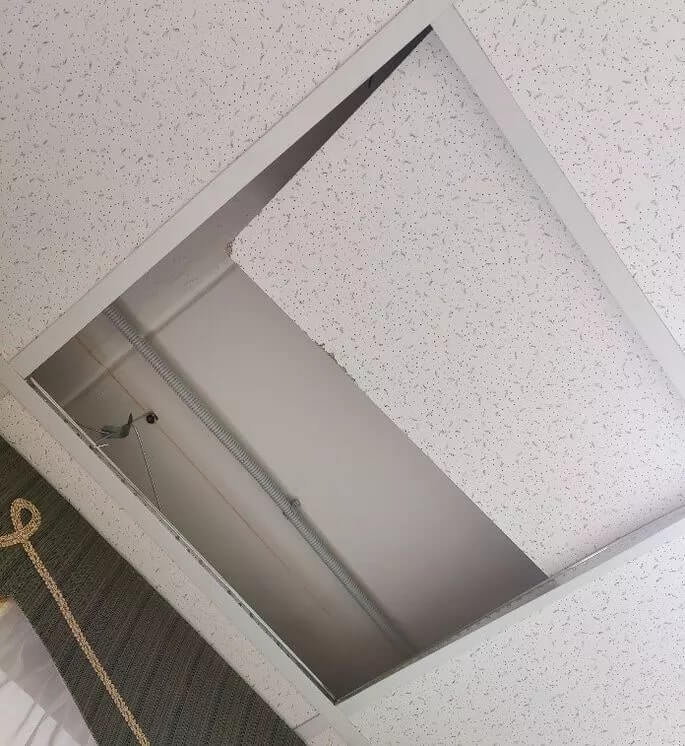

В школе № 1363 более 5 000 учащихся. Ничто не должно мешать учебному процессу, поэтому специалисты Smart-AV выполняли монтаж и пусконаладку оборудования в воскресенье. Монтаж произведён без грязных работ, которые могли бы нанести урон отделке. Кабели проложены скрыто — под подвесным потолком и через подвал здания. Установка и пусконаладка завершены день в день. Заказчику переданы комплект оборудования, полностью готовый к работе, и чистое помещение.

Конференц-система Relacart CS-101

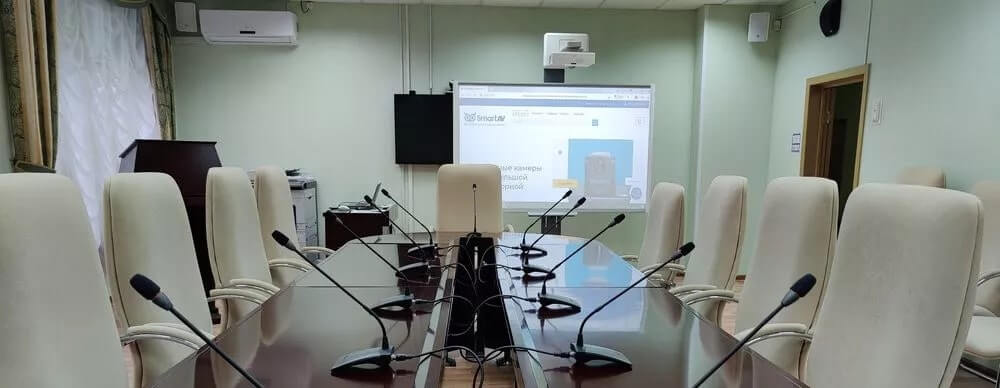

Каждое место спикера за столом в зале совещаний оборудовано индивидуальным пультом Relacart CS-101D с однонаправленным конденсаторным микрофоном и индикатором активации.

Одно из преимуществ системы Relacart — режим голосового управления: пульт автоматически активируется по голосу спикера. Не будет неловких ситуаций, когда докладчик начал говорить, но забыл нажать кнопку на корпусе. Председатель может отключать микрофоны спикеров по своему усмотрению с пульта Relacart CS-101C. Блок управления конференц-системы Relacart CS-101M поддерживает подключение до 60 пультов.

Функционал на перспективу

Дополнив комплект оборудования и оснастив помещение видеокамерами с поддержкой автонаведения на активный микрофон, заказчик получит всё что нужно для сеансов видеоконференцсвязи и трансляции мероприятий на высоком уровне.

Озвучивание зала совещаний

Центральную часть зала занимает большой овальный стол на 15 рабочих мест + 15 мест предусмотрено вдоль стены и у окна. Чтобы все участники слышали речь говорящего чётко и разборчиво, в четырёх углах комнаты установлены громкоговорители RCF Monitor 44WT. Мы использовали двухканальный трансляционный усилитель DSPPA DA-2125, чтобы подключить 4 громкоговорителя в 100-вольтовом режиме.

За балансировку аудиосигналов и подавление акустической обратной связи отвечает цифровой микшер SOUNDCRAFT Ui-16 c dbx® AFS на всех выходах. Благодаря встроенному Wi-Fi модулю и порту Ethernet микшер поддерживает беспроводное управление с ПК на ОС Windows, Mac OS, Linux и смартфонов на iOS или Android. Высокое качество звука обеспечивают встроенные обработчики сигналов, 4-полосный эквалайзер и фильтры на выходных каналах. Микшер вместе с управляющим оборудованием компактно смонтирован в 19-дюймовую стойку, которая замаскирована под обычную тумбу.

Результат проекта
