Гид по спикерфонам: что это такое и как выбрать подходящий

Что такое спикерфон?

Спикерфон – это устройство захвата звука, обычно устанавливаемое на столе переговоров.

Спикерфон отличается от обычного микрофона тем, что кроме микрофонных капсюлей, за счет которых он и захватывает звук, имеет динамик, через который может воспроизводить звук, получаемый от удаленных участников.

Таким образом, спикерфон на столе переговоров захватывает звук от участников, сидящих за этим столом, а через свой встроенный динамик он воспроизводит звук от удаленных участников – все участники разговора слышат друг друга.

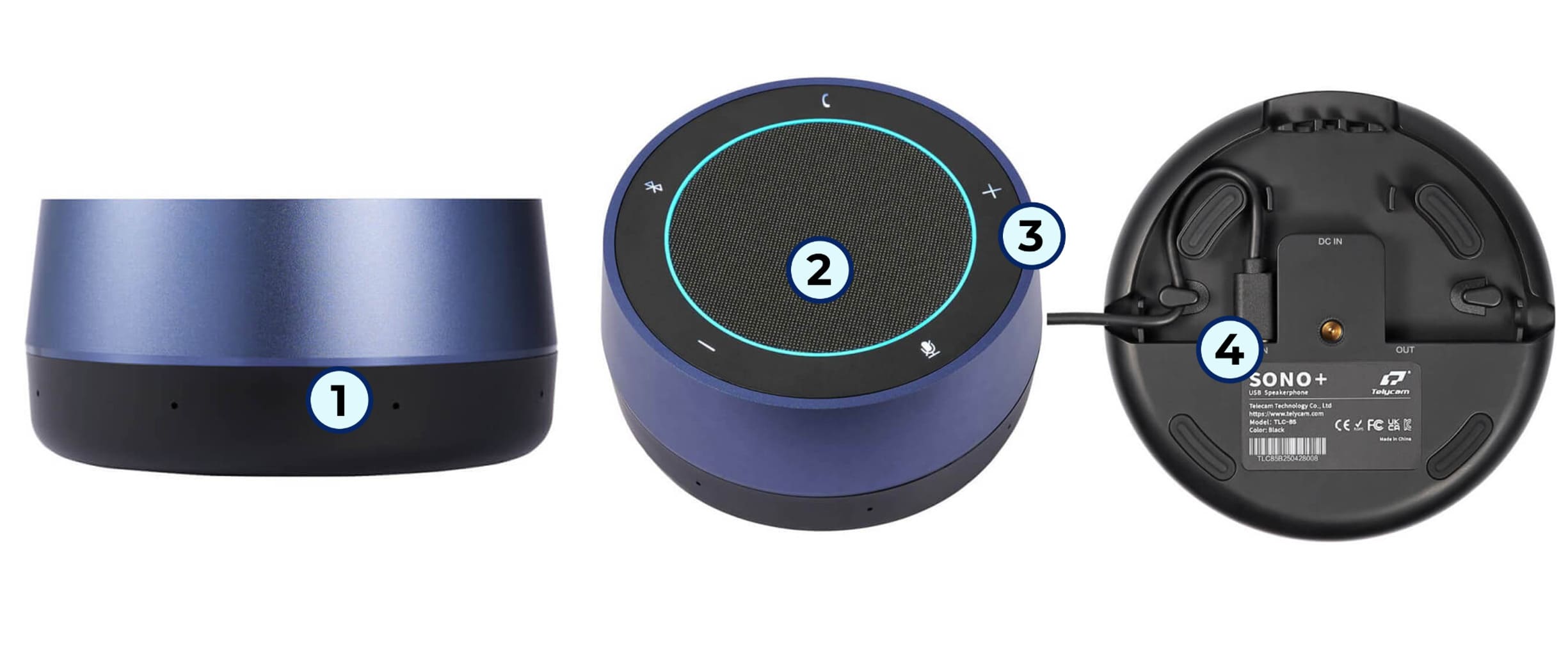

Рис. Конструкция спикерфона

1 – Массив микрофонов, работающий как единый микрофон и захватывающий звук на 360 градусов вокруг себя
2 – Динамик. Он воспроизводит звук либо от удаленных участников, либо от смартфона, подключенного к спикерфону
3 – Кнопки управления спикерфоном, нужные, чтобы, включить его, сделать динамик громче/тише, замьютить себя, включать Bluetooth и т.д.
4 – Интерфейсы подключения спикерфона. Это может быть, например, интерфейс USB

Как работает спикерфон:

Три ключевых элемента спикерфона выполняют всю работу: массив микрофонов, материнская плата и плата усилителя мощности звука.

Массив микрофонов формирует звуковые лучи для захвата звука. Система анализирует окружающую обстановку и активирует микрофоны так, чтобы эффективно усиливать только голос человека и только по направлению определенного звукового луча.

На этой стадии происходит первоначальное регулирование громкости входного сигнала: каждый микрофон связан с двойным операционным усилителем, который через обратную связь увеличивает амплитуду слабого сигнала и снижает слишком громкие звуки до заданного уровня, то есть корректирует чувствительность каждого микрофона отдельно. Чем больше микрофонных капсюлей включает в себя микрофонный массив, тем спикерфон более качественно захватывает звук. У спикерфона Telycam SONO+, например, таких микрофонов восемь.

Затем звук направляется на основную плату спикерфона для дальнейшего преобразования в цифровой формат, обработки и отправки в компьютер.

В центре спикерфона располагается динамик. Система звукоусиления построена на высокоэффективной, малошумной интегральной микросхеме, что обеспечивает высокую эффективность усиления звука при малых габаритах. Питание усилителя, как и сам усилитель, расположены на отдельной плате под динамиком.

Преимущества спикерфонов:

1) Простая установка и использование. Спикерфон либо по USB, либо по Bluetooth за 5 секунд подключается к любому компьютеру, определяется в операционной системе как аудиоустройство и сразу становится готовым к работе.

2) Подключается к разным устройствам. Спикерфон может быть подключен к компьютеру, ноутбуку, смартфону. И может работать с операционными системами Windows, MacOS, Linux (по крайней мере, большинство популярных спикерфонов поддерживают эти операционные системы). А также способен работать в любом клиенте видеоконференций – МТС Линк, Контур.Толк, Zoom и т.д. и в браузерных решениях ВКС.

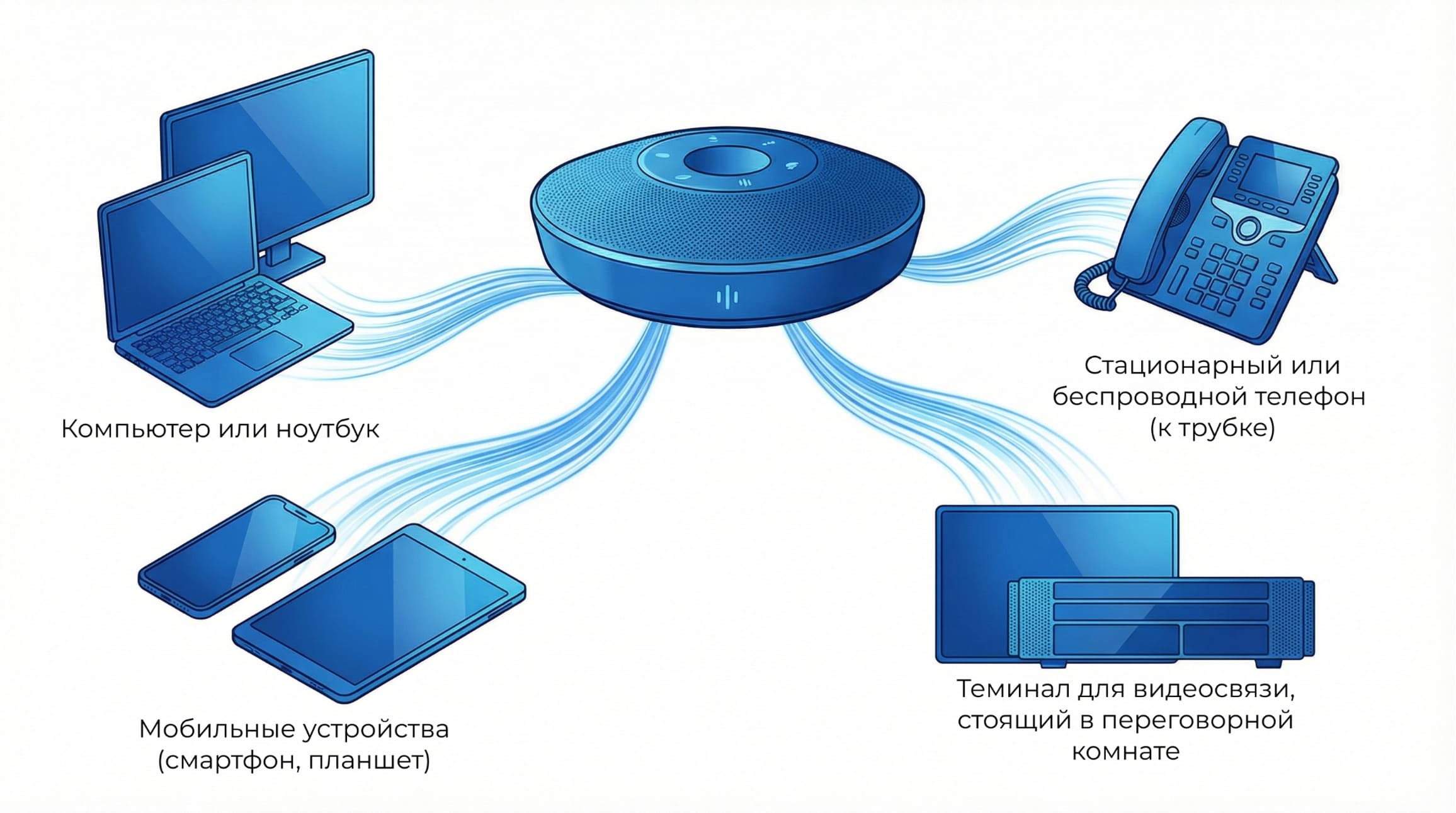

Рис. К чему может быть подключен спикерфон

3) Портативность. Они легкие и имеют небольшой размер. Их можно перемещать из одной переговорной комнаты в другую и легко взять с собой в поездку.

4) Беспроводное подключение. Большинство спикерфонов сейчас поддерживает подключение к компьютеру по технологии Bluetooth. При этом в спикерфоне есть встроенный аккумулятор, от которого спикерфон получает питание, а значит не требуется подводить к нему питание от сети 220В. Современные спикерфоны могут работать без подключения к сети по 8-10 часов.

5) Встроенные алгоритмы обработки и улучшения звука, такие как голосовое управление спикерфоном, подавление эхо и шума, автоматическая регулировка громкости по мере отдаления человека от спикерфона и т.д.

Основные характеристики спикерфонов:

1) Радиус захвата звука
Это расстояние, на котором речь человека, захватываемая микрофонными капсюлями спикерфона, остается хорошо слышимой и разборчивой. По мере удаления человека от спикерфона, слышимость речи убывает. Лет 5-6 назад хорошим чувствительным спикерфоном считался тот, который имел радиус захвата звука 2.5-3 метра. Сейчас спикерфоны имеют стандартный радиус захвата 4.5-5 метров. А у спикерфонов Maxhub BM31 радиус захвата достигает 6 метров.

2) Мощность встроенного динамика
Обычно у большинства спикерфонов встроенная мощность динамика 4-5 Вт. Это достаточная громкость для воспроизведения голоса от удаленных участников в пределах переговорной комнаты.

3) Способ подключения к компьютеру

• Проводное подключение – по кабелю USB к компьютеру
• Беспроводное подключение – по протоколу Bluetooth к компьютеру или смартфону. Спикерфоны, поддерживающие беспроводное подключение, имеют встроенный аккумулятор, который поддерживает питание спикерфона на протяжении 8-10 часов непрерывной работы. После этого спикерфон необходимо поставить на зарядку
• Аналоговое проводное подключение – используется очень редко. Если на спикерфоне есть разъемы jack 3,5мм, двойной jack 3,5мм, jack 2,5 мм или RJ9, значит он поддерживает подключение к чему-либо по аналоговым интерфейсам. Например, через разъемы jack 3,5mm, двойной jack 3,5mm спикерфон может быть подключен к звуковой карте компьютера, а через RJ9 – к стационарному телефону. Но опять же, эти задачи уже относятся к разряду экзотических

4) Встроенные алгоритмы обработки звука
Просто захваченный и необработанный встроенным микрофонным массивом спикерфона звук не годится для комфортного общения с удаленными участниками. «Сырой» звук не очищен от шумов, не может отсекать эхо, общаться с его помощью невозможно.

Любой современный спикерфон обязан поддерживать два алгоритма обработки звука:

• Эхоподавление – чтобы участники не слышали свой собственный голос, воспроизведенный на динамике спикерфона, возвращенный от удаленной стороны
• Шумоподавление: отсекает посторонние звуки, помехи, шипение, механические призвуки и паразитные фоновые искажения, такие как шелест бумаги, кашель людей, движение стульев

5) Поддержка полнодуплексной передачи звука
Полный дуплекс – это термин, который описывает метод передачи данных, при котором информация может одновременно идти в обе стороны. Полный дуплекс позволяет устройствам одновременно отправлять и получать данные. Это значит, что два устройства могут обмениваться информацией без необходимости ждать завершения передачи в одном направлении.

Применительно к области спикерфонов это означает, что участники ВКС могут одновременно друг с другом разговаривать и при этом все будут услышаны.

Полудуплекс – это способ передачи данных, при котором данные могут передаваться в обоих направлениях, но не одновременно. Это означает, что устройство может либо отправлять, либо получать данные. То есть люди, общающиеся друг с другом на расстоянии посредством спикерфона с полудуплексом, должны разговаривать друг с другом строго по очереди (как по рации).

Все современные спикерфоны, конечно, поддерживают полный дуплекс.

6) Возможность подключения в цепь такого же спикерфона (каскадирование)

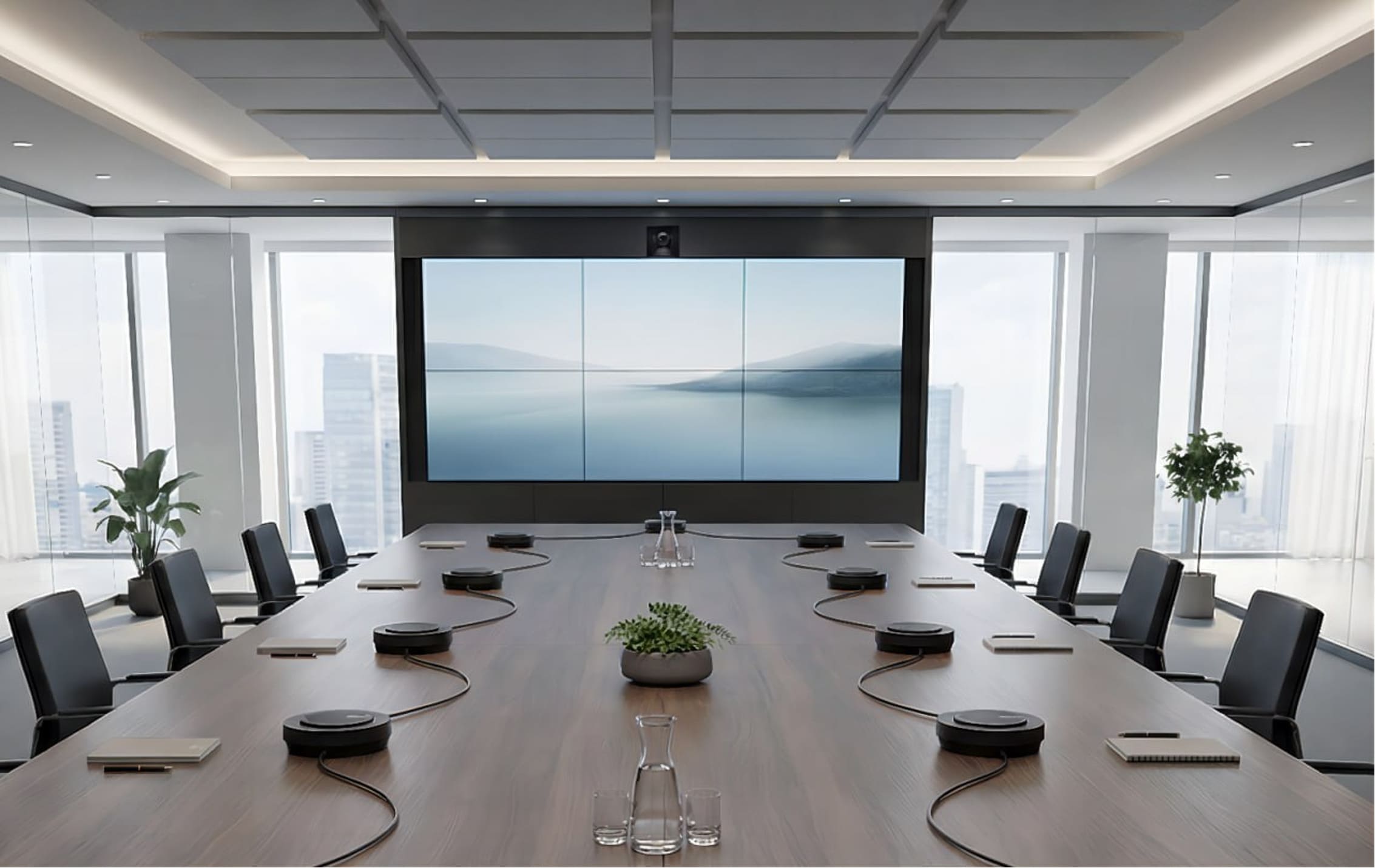

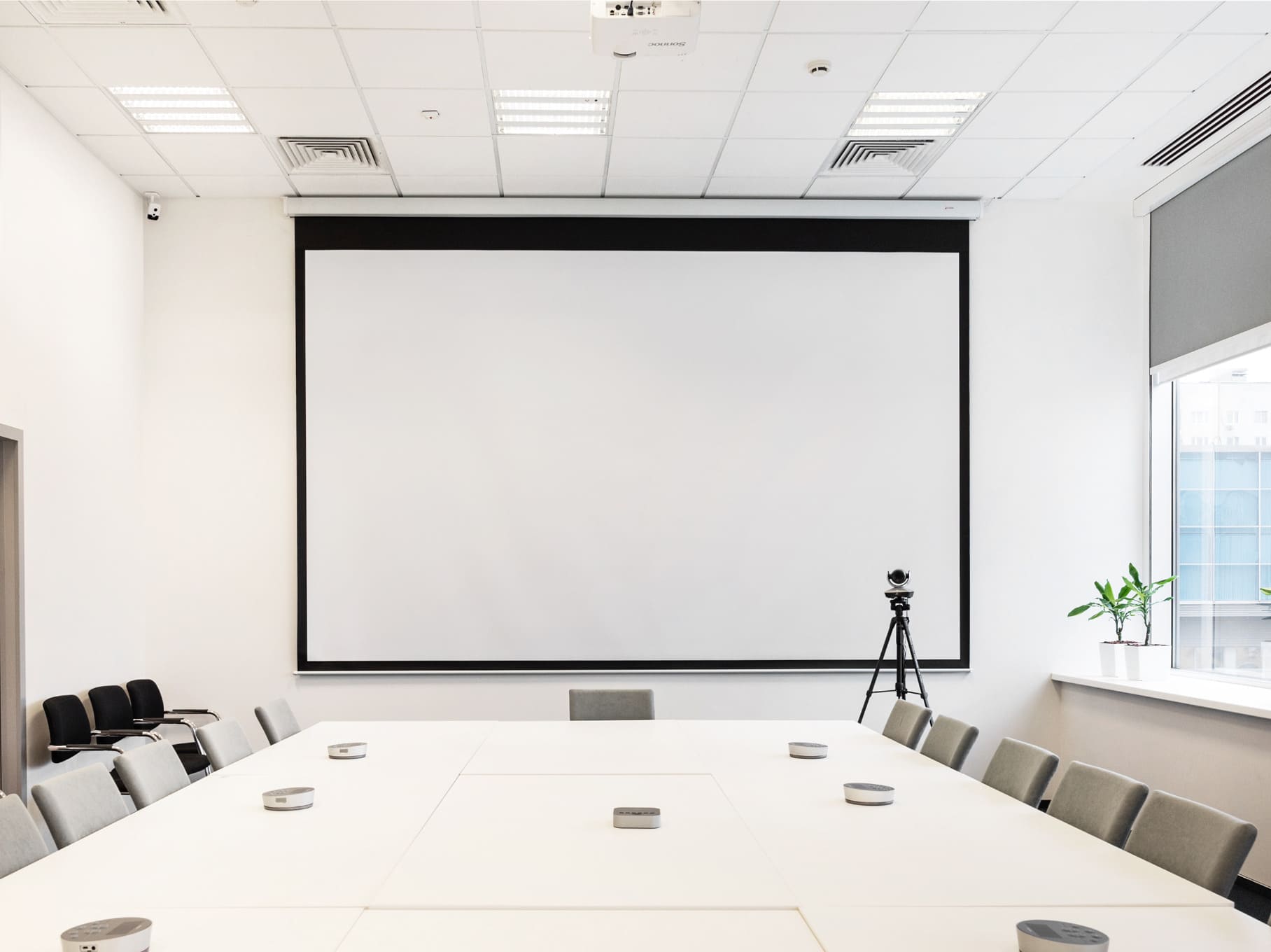

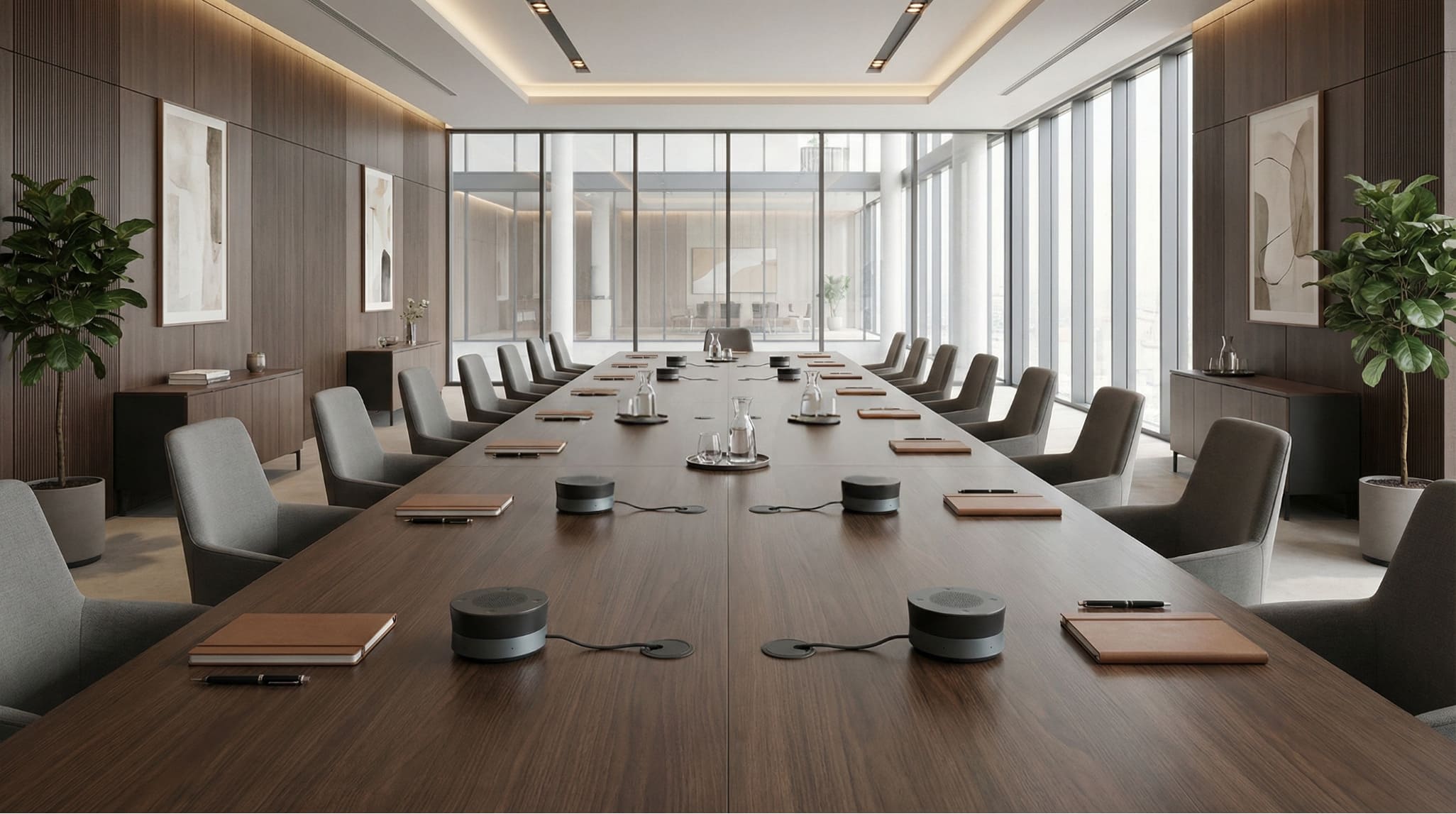

Каскадирование – последовательное подключение в цепь одинаковых устройств. Это расширяет зону захвата звука и позволяет оснастить комнату большей площади.

Каскадирование бывает:
А) проводное. Когда устройства подключаются друг к другу по кабелю.
Пример 1: спикерфон модели Maxhub BM52 поддерживает проводное каскадирование до восьми спикерфонов BM52.

Пример 2: Каскад спикерфонов Telycam SONO+ по максимуму включает в себя 8 устройств; между собой и с хостом они соединяются кабелем USB.

Пример 3: Спикерфоны Anyco A6 каскадируются по кабелю mini-usb до 9 устройств, при условии подведения дополнительного питания к каждому 4-му спикерфону в цепи.

Б) беспроводное. Когда устройства подключаются друг к другу по беспроводной связи. Например, так подключаются спикерфоны Maxhub BM31. Система iMageTech позволяет по беспроводной связи подключить к базе iMageTech M6 до шести спикерфонов iMageTech A6.

А пара спикерфонов Telycam SONO+ сопрягается по беспроводу через донгл Bluetooth.

7) Поддерживаемые операционные системы
Основные поддерживаемые ОС – Windows, MacOS, Linux.

Как выбрать спикерфон?

Все перечисленные выше основные характеристики спикерфонов напрямую влияют на их стоимость. Немаловажен также материал, из которого изготовлен спикерфон: дешевый пластик или металлическая основа – большая разница.

При подборе спикерфона под задачи клиента следует отталкиваться от следующих данных о его помещении:

1. Размер переговорной комнаты и количество участников за столом переговоров (подбирается спикерфон с соответствующим радиусом захвата звука)
2. Наличие в переговорной комнате больших стеклянных поверхностей (стеклянные стены или стеклянный стол) – накладывает особые требования к механизмам эхо- и шумоподавления в спикерфоне. Какие-то спикерфоны хорошо будут работать в стеклянном помещении, а какие-то – ужасно
3. Планируется ли в будущем увеличивать количество участников (тогда в предлагаемой модели спикерфона следует учесть возможность его каскадирования)
4. К какому устройству нужно будет подключить спикерфон. Например, к обычному компьютеру (то есть клиент использует для ВКС программные решения) или к аппаратному терминалу (тут задача перестает быть тривиальной, хотя некоторые спикерфоны из нашей линейки могут подключаться и хорошо работать с аппаратными терминалами, подробнее – в нашей статье)
5. В какую цену нужно уместить решение
