Модернизация оборудования в конференц-зале Корпорации МСП. Часть вторая

Тип помещения:

Конференц-зал

Заказчик:

Корпорация МСП – федеральный институт поддержки малого и среднего предпринимательства. Структуры, входящие в корпорацию, оказывают всестороннюю помощь предпринимателям: финансовую, юридическую, информационную и т.д.

Задача:

Модернизация оборудования в конференц-зале
Обновляем оборудование, наводим порядок и параллельно проверяем уровень слаженности в нашей команде.

Используемое оборудование для проекта

Шкаф телекоммуникационный напольный Cabeus – в серверную комнату

Секвенсор питания Furman

Цифровой аудиопроцессор TESIRAFORTÉ DAN CI

Подавитель обратной связи BOSCH Plena LBB 1968/00

Микрофонный массив настольный SHURE Microflex Advance MXA310 – 1 шт

Монитор DELL P2719HC – это для комнаты оператора – 4 шт

Усилитель мощности цифровой DPA-150Q

Видеокамера Panasonic AW-HE40HK – 2 шт – для проведения видеоконференций

Камера видеонаблюдения MicroDigital MDS-3091H – 4 шт

Видеорегистратор MicroDigital MDR-U8140

Пульт управления камерами Microdigital MDK-100 – 1 шт, для комнаты оператора

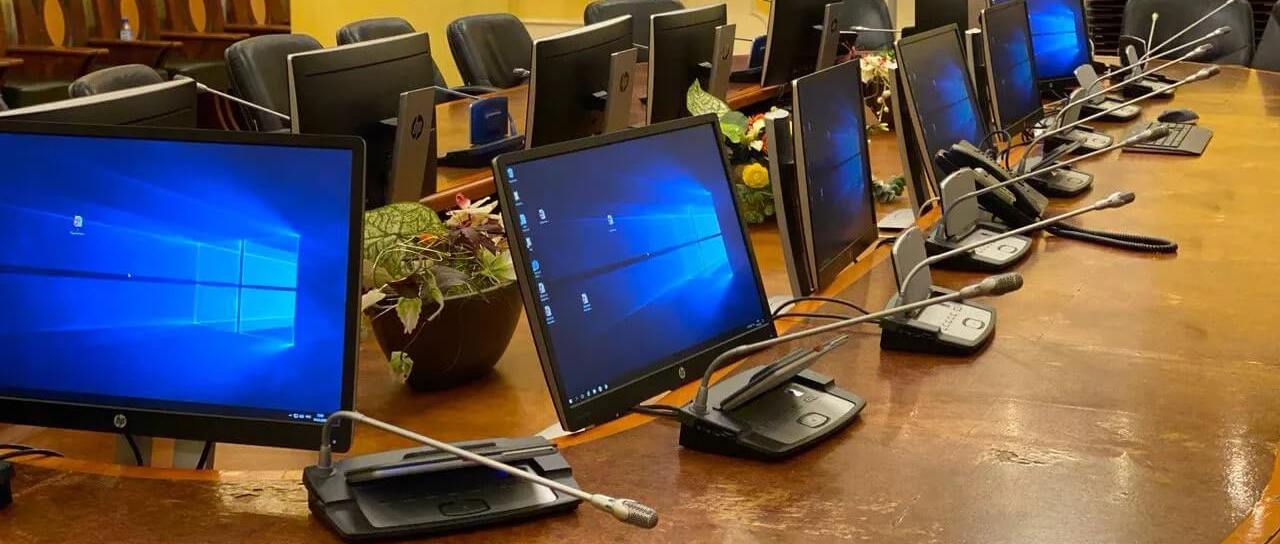

Фотографии проекта

Евгений Мищенко

Менеджер по работе
с клиентами

Услуги в рамках
проекта

Акустическое проектирование

Подбор оборудования

Предварительное тестирование

Монтаж и пусконаладка

О кейсе

Мы верим, что вы прочитали первую часть кейса о модернизации конференц-зала в корпорации МСП. Но… если вы пропустили ее или привыкли читать истории с середины, то напомним ключевую информацию.

Корпорация МСП – федеральный институт поддержки малого и среднего предпринимательства. Структуры, входящие в корпорацию, оказывают всестороннюю помощь предпринимателям: финансовую, юридическую, информационную и т.д.

Требовалось выполнить модернизацию оборудования в конференц-зале. Улучшить качество трансляций – сделать картинку насыщенной, звук четким и расширить возможности оператора.

В первой части кейса мы повествовали, как проводили монтаж и пусконаладочные работы в зале, в котором практически все время проходили мероприятия. Как? – спросите вы. Вечерами, в выходные дни и в редкие минуты, когда зал был свободен.

Но это была далеко не единственная сложность проекта. С чем же еще нам пришлось столкнуться? Читайте в этой части кейса.

Евгений Мищенко

Менеджер по работе с клиентами

Сложность первая – совместить оборудование.

Часть оборудования в конференц-зале устарела и требовала замены. Например, камеры. Но оставалась другая часть, которая подходила для решения поставленных задач. Особенность нашего подхода в том, что мы бережно относимся к бюджетам заказчиков и предлагаем обновить только необходимое оборудование. Так было и в этот раз.

Обеспечили интеграцию нового оборудования с ранее установленным. С видеоматрицей HDMI 8x8, блоком управления конференц-системы Bosch, радиомикрофонами Shure и процессором системы управления залом Crestron CP3. В результате все работает, как единое целое. Как и должно быть.

Сложность вторая – подпольная работа по прокладке кабелей

В рамках проекта была не только заменена часть оборудования, а и добавлено новое, например, микрофонный массив, лючок для трансляции видеосигнала с приносимых устройств и другое. Следовательно, появились и новые кабели, которые не вмешались в проложенные каналы. Требовалось прокладывать новые.

На бумаге это всего лишь несколько слов – проложить новые кабель-каналы. А на деле? Это подразумевает вскрытие паркета в половине зала, выполнение монтажных работ, укладку паркета. Это даже не на несколько часов работы, а на несколько дней. А вы же помните, что мероприятия в конференц-зале идут буквально сплошным потоком.

Наши специалисты изучили особенности здания. К слову, здание было построено в начале 20-го века, и это требовало от нас точных и аккуратных действий. Для этого мы с эндоскопом исследовали весь подпол – пространство под плитой. Выявляли перекрытия, искали оптимальный маршрут для кабеля. Искали и нашли его! Вместо снятия нескольких квадратных метров паркета на половине зала, мы вскрыли всего две плашки пола. Проложили кабели, подобрали паркетные элементы для закрытия, положили и покрыли лаком. В итоге, полная визуальная гармония. Словно паркет так и был уложен 100 лет назад. Только под ним пролегли десятки метров кабелей к современному оборудованию.

Сложность третья – косметическая работа

Кабели пролегли не только под полом. Их требовалось протянуть ко всему новому оборудованию: к камерам и дублирующим экранам. Монтажные работы были ориентированы на максимально скрытую прокладку. Буквально в каждом проекте нам приходится бережно относиться к интерьеру. Будь это работа в современных бизнес-центрах или в памятниках архитекторы. Так было и в этот раз.

В ходе таких «скрытных» монтажных работ мы «навели красоту» в тех элементах, которые оставили после себя прошлые подрядчики. Кабельный порядок в подстолье. На это потребовалось «всего» несколько часов работы под столом в три погибели. спрятали провода в надежные кабель-каналы, закрыли открытые розетки, минимизировали присутствие проводов по поверхностям зала, в месте вывода их из стен предусмотрели аккуратные технологические лючки.

Специалисты компании трудились несколько недель, чтобы решить задачу – повысить качество трансляций. А все это время в зале продолжали проходить мероприятия. Обычная классическая задача по модернизации оборудования? Отнюдь!
