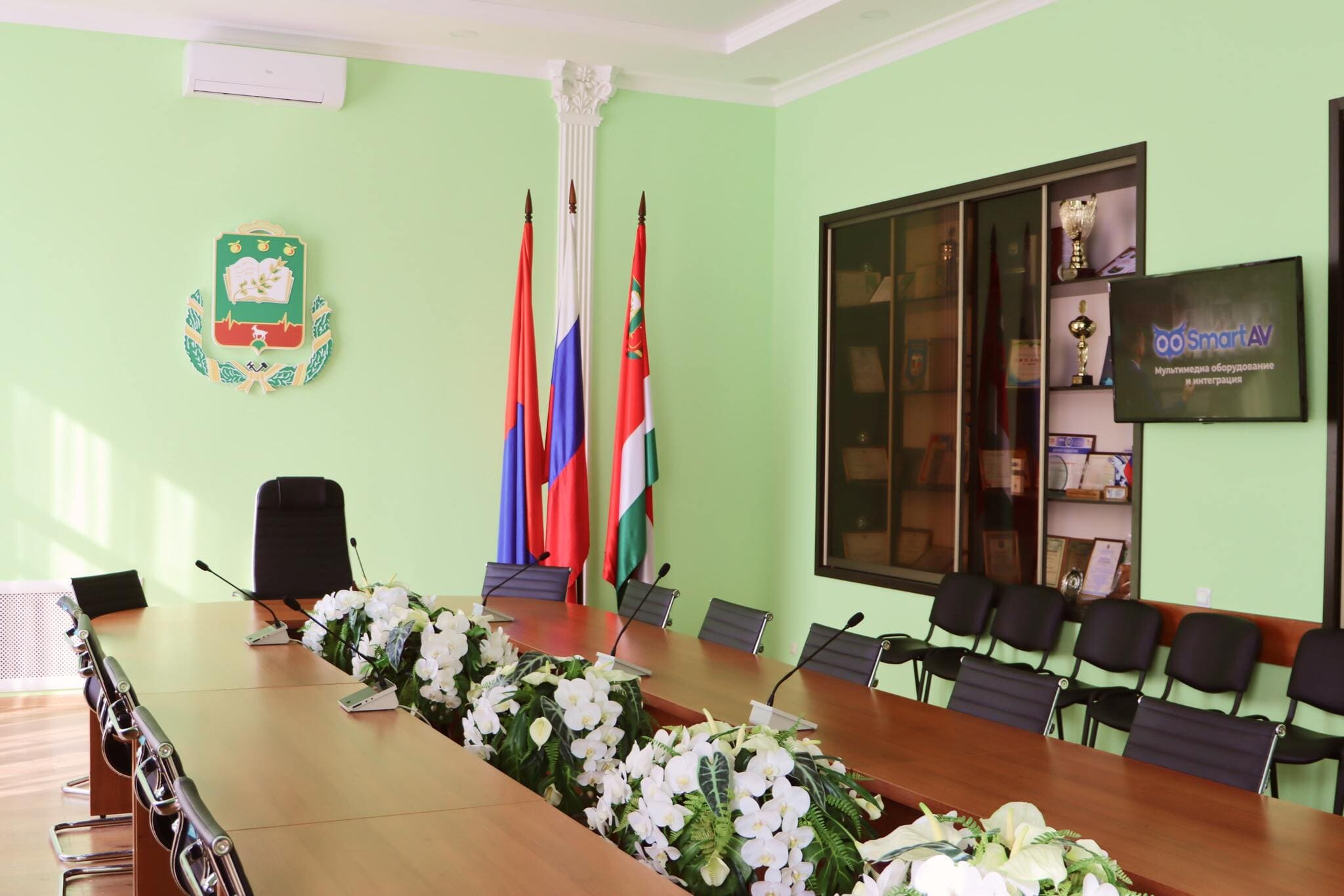

Конференц-зал – Реализованные проекты

Тип помещения:

Конференц-зал 96м²

Количество участников:

До 18 человек

Заказчик:

МКУ «ИНФОРМАЦИОННО-АНАЛИТИЧЕСКИЙ ЦЕНТР ГОРОДА МИЧУРИНСКА»

О задаче

Подбор оборудования для ВКС напоминает игру в шахматы. Каждый ход — это решение текущей задачи с одновременной оценкой событий на несколько шагов вперед. Ярким примером такого подхода является этот проект.

К нам обратилась администрация города Мичуринска. Требовалось обновить оборудование для проведения ВКС в конференц-зале. Помещение размером 8x12 метров. В центре овальный стол на 18 мест. Уже установлены потолочные динамики, усилитель, микшерный пульт. Вот в такой зал мы заводили наше оборудование для ВКС.

Выражаясь шахматным языком, ситуация на доске была сложной, но шансы на победу просматривались. Что делало ее такой? Естественно непростые требования: технические, финансовые, эстетические.

Судите сами:

• Бюджет. Ограниченный. Цифру из-за NDA назвать не можем
• Сроки. Строгие. Успеть собрать и отправить оборудование за 7 дней с момента согласования бюджета
• Локация. Не в Москве. Почти 400 километров от Первопрестольной. Конечно, не Владивосток, но сложностей проекту добавляет

Как говорила героиня в фильме "Формула любви": "Страданиями душа совершенствуется". Если адаптировать эту аффирмацию к нашей деятельности, то получится следующее. Ограничения и сложности развивают креативное мышление и ведут к профессиональному росту каждого участника проекта.

Повторяя про себя эти слова, мы приступили к работе.

Первым делом задумались, как шахматисты над доской. Просчитали ходы на несколько лет вперед.

• Ход "на сейчас". Подобрали оборудование, которое выдерживает баланс между функциональностью, надежностью и ценой. Оно совместимо с теми моделями, которые уже установлены в зале
• Просчет на несколько шагов вперед. Оборудование открыто для масштабирования и рассчитано на длительный срок службы

Фотографии проекта

Решение, которое получил клиент

Разработанное решение на 100% соответствует ТЗ заказчика. Интеллектуальное современное оборудование открывает буквально неограниченные возможности для проведения мероприятий в зале. А наши инженеры, как следует из киношной аффирмации, стали еще креативнее и профессиональнее.

Вот какое решение мы установили в конференц-зале.

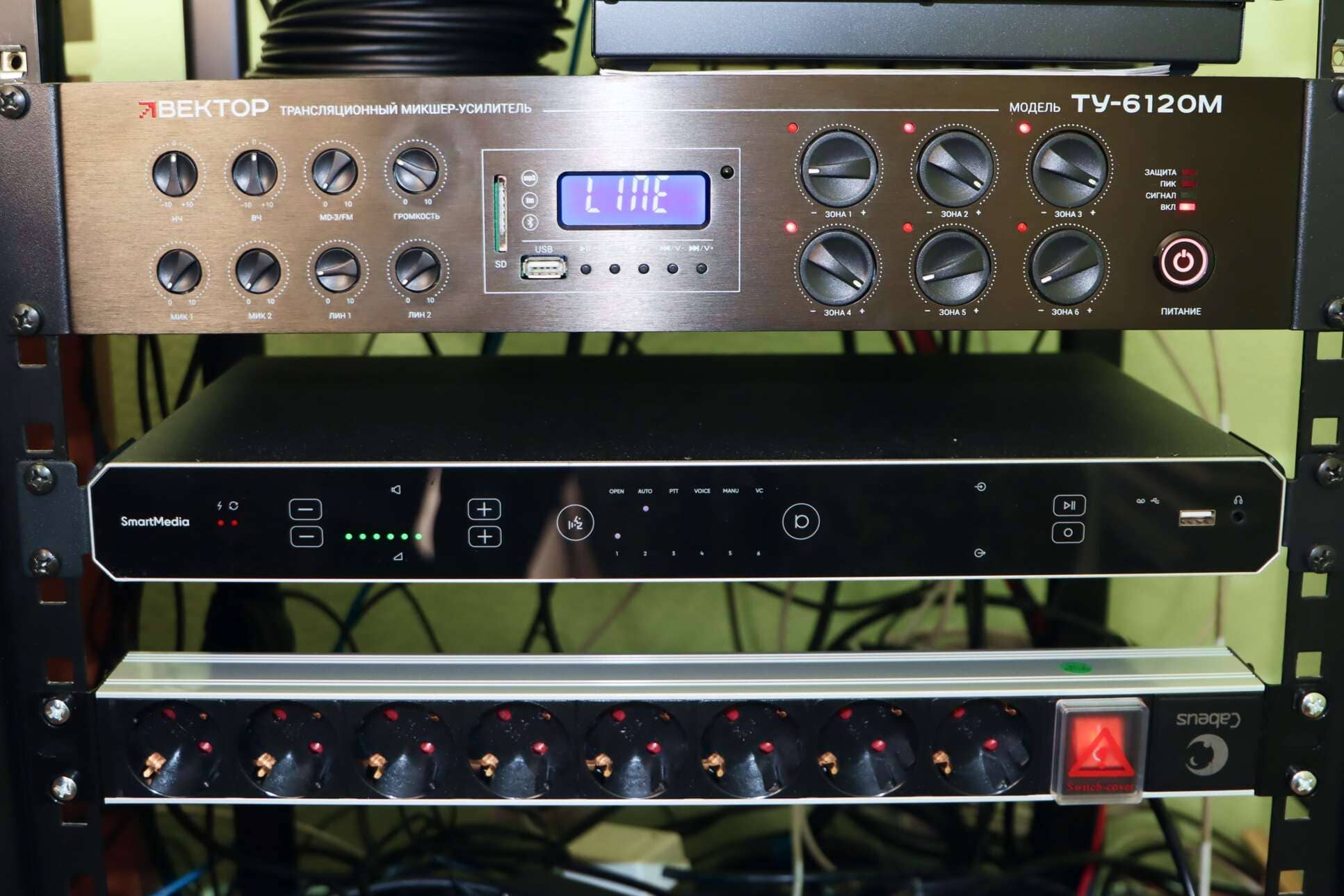

Интеллектуальная конференц-система SmartMedia. Все оборудование работает как единое целое

Выражаясь шахматным языком, это гроссмейстер, который управляет всеми фигурами на доске. Система связывает воедино оборудование в зале, управляет обработкой сигналов, маршрутизацией, питанием подключенных устройств. Система адаптируется под любое помещение и под различные типы мероприятий. Она гибкая, мощная и простая в настройке. Весь функционал доступен в касание: в приложениях для Android и Windows.

Интеллектуальная система обеспечивает автоматическое управление уровнем звука и подавлением шумов, что значительно улучшает качество звучания во время ВКС. Возможность независимо управлять звуком в разных зонах зала позволяет профессионально озвучивать пространство без эха и акустической обратной связи, а встроенный матричный аудиомикшер сводит звук.

Конференц-система может управлять камерами, чтобы они автоматически наводились на активный микрофонный пульт, без участия оператора.

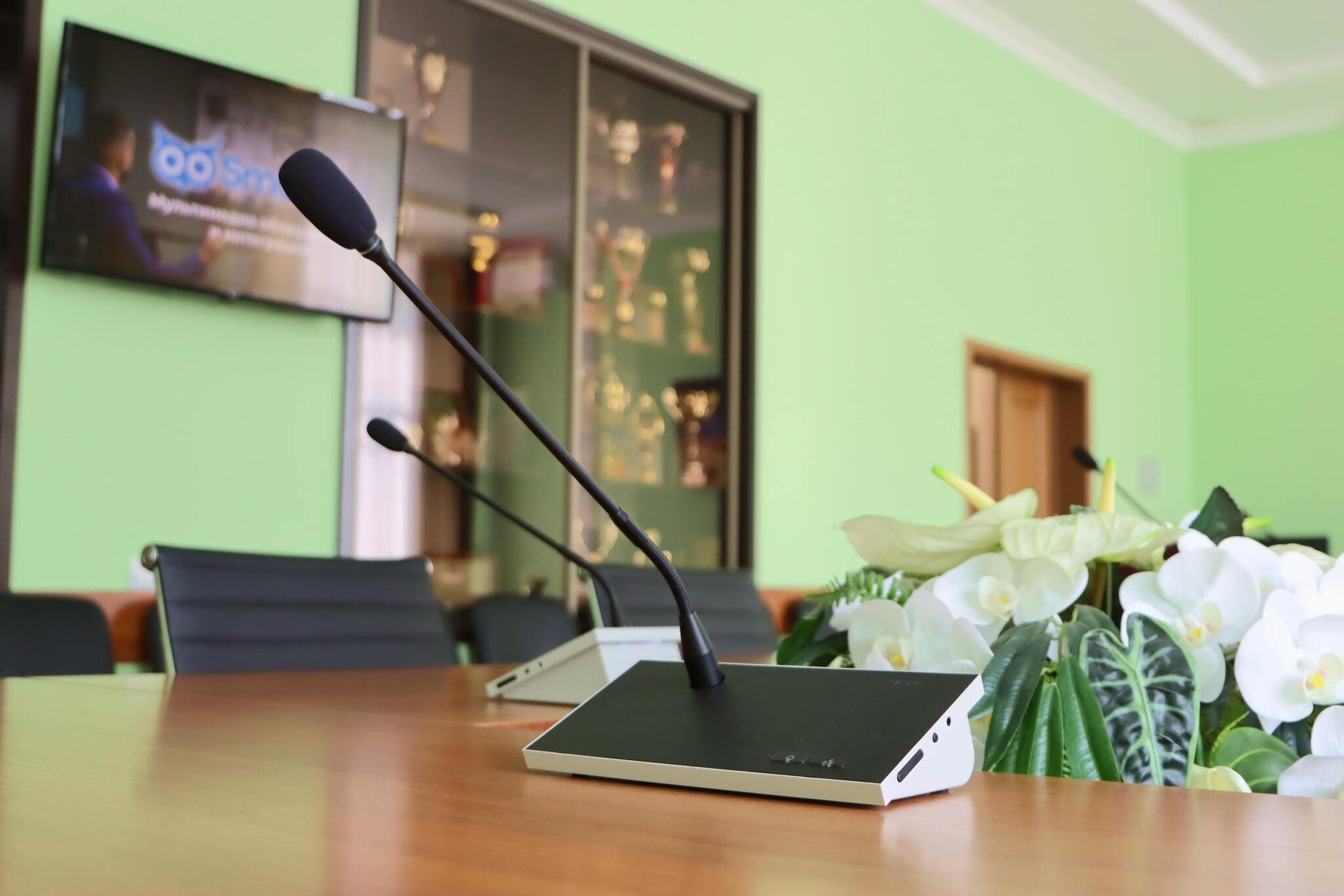

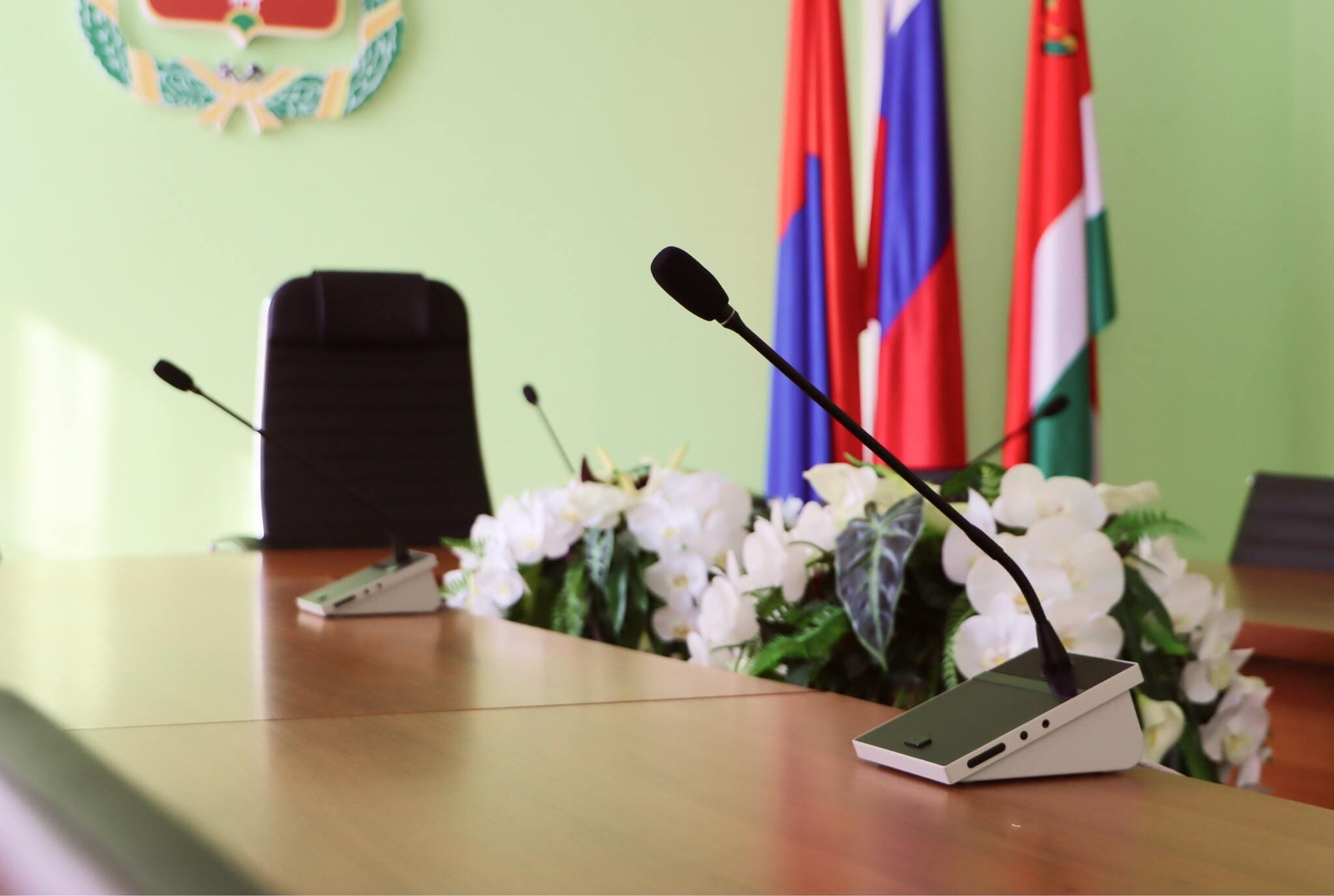

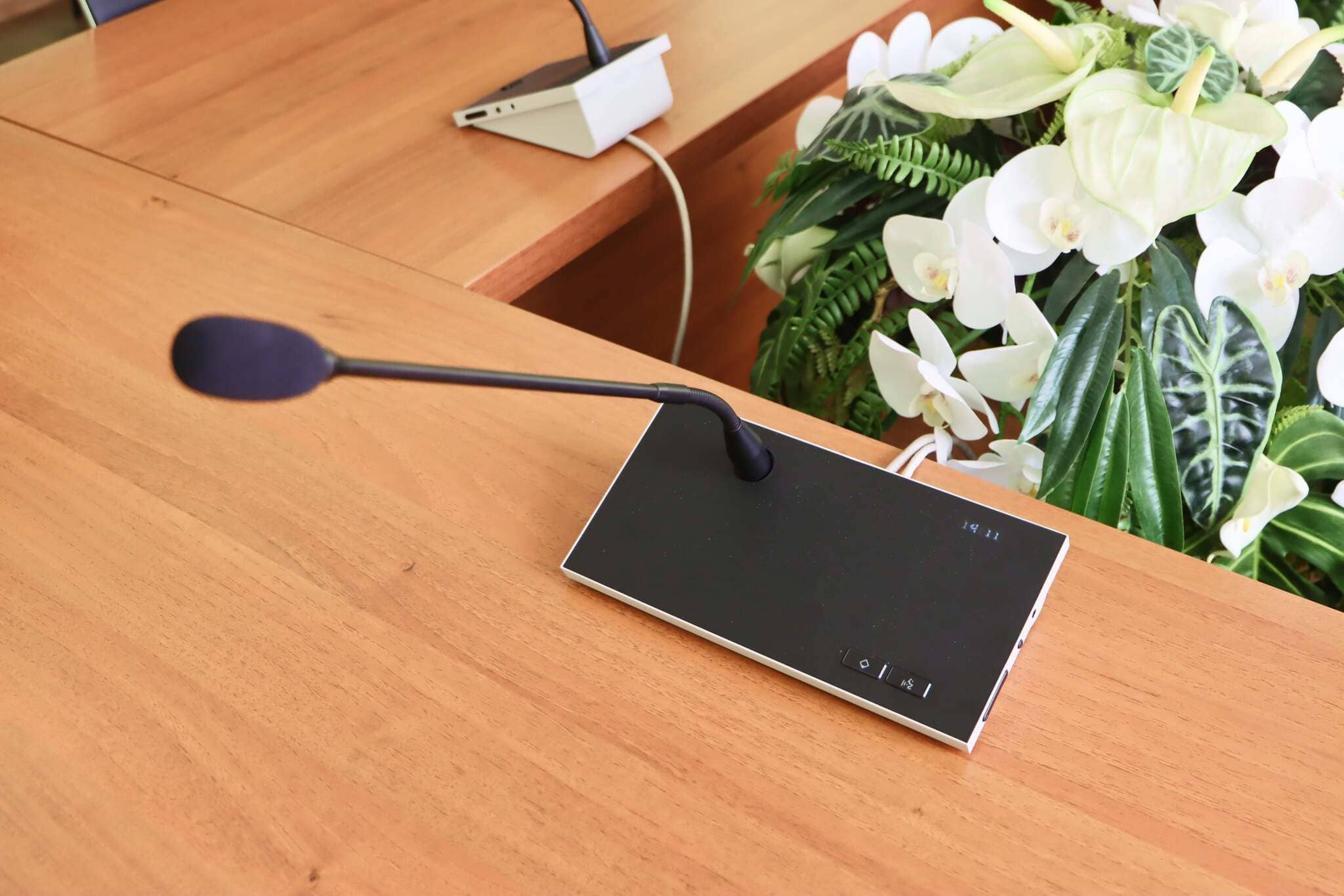

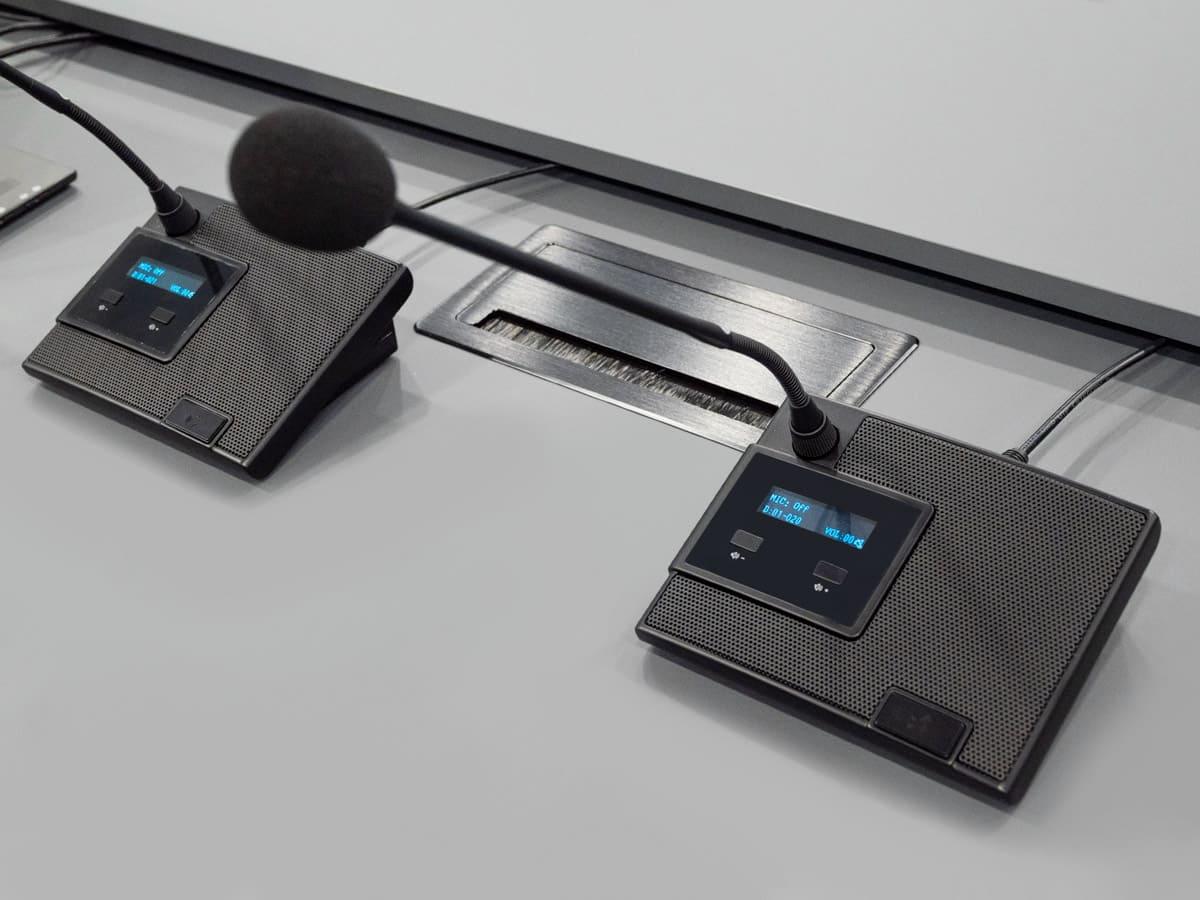

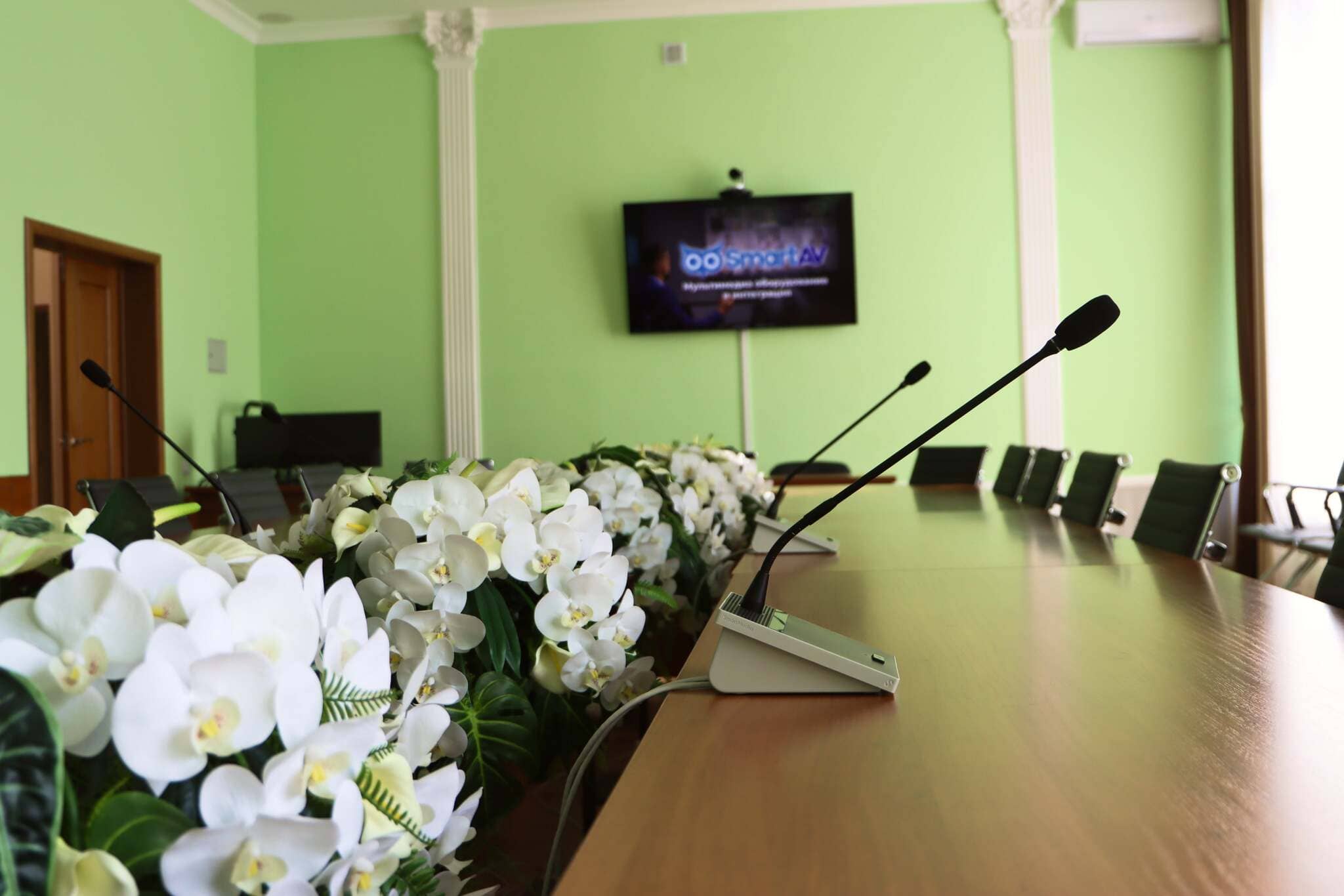

Микрофонные пульты SmartMedia. Говорите, мы вас прекрасно слышим

Решение включает 5 микрофонных пультов для участников и один для председателя. Как вы понимаете, связь между всеми микрофонами обеспечивает гроссмейстер SmartMedia CU-600. Пульт председателя — главный инструмент модератора конференции. Тот, кто владеет пультом председателя, буквально владеет миром, ведь он позволяет включать и выключать микрофоны делегатов.

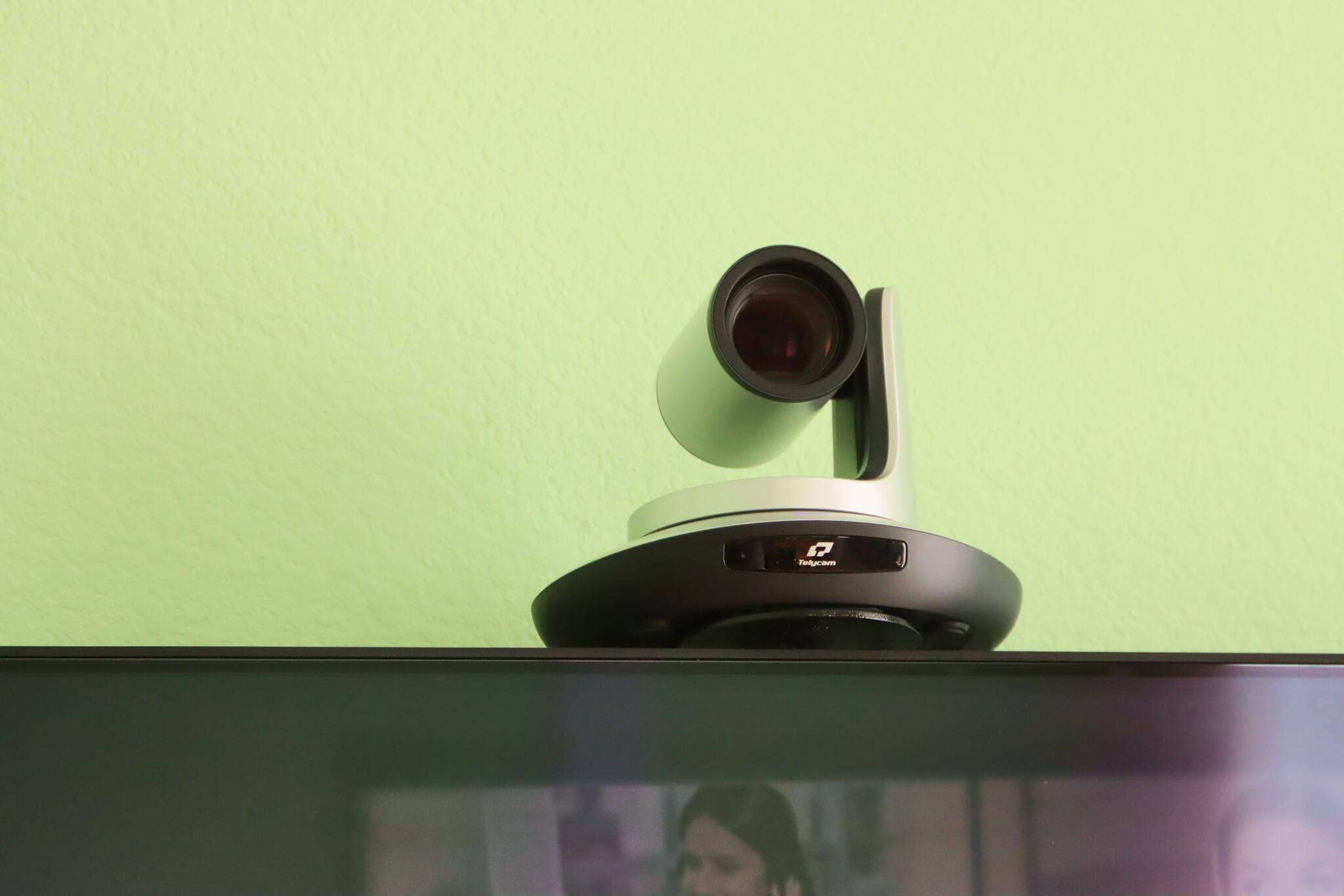

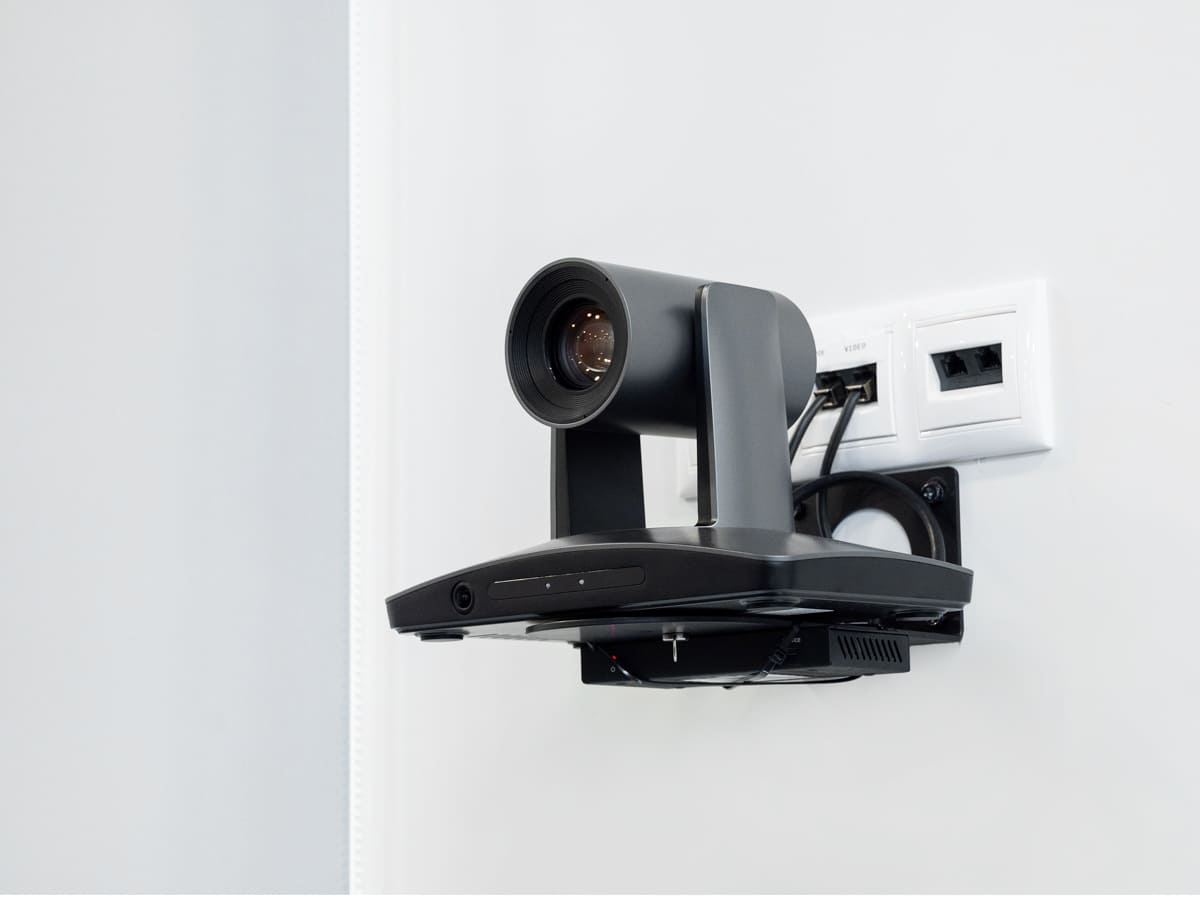

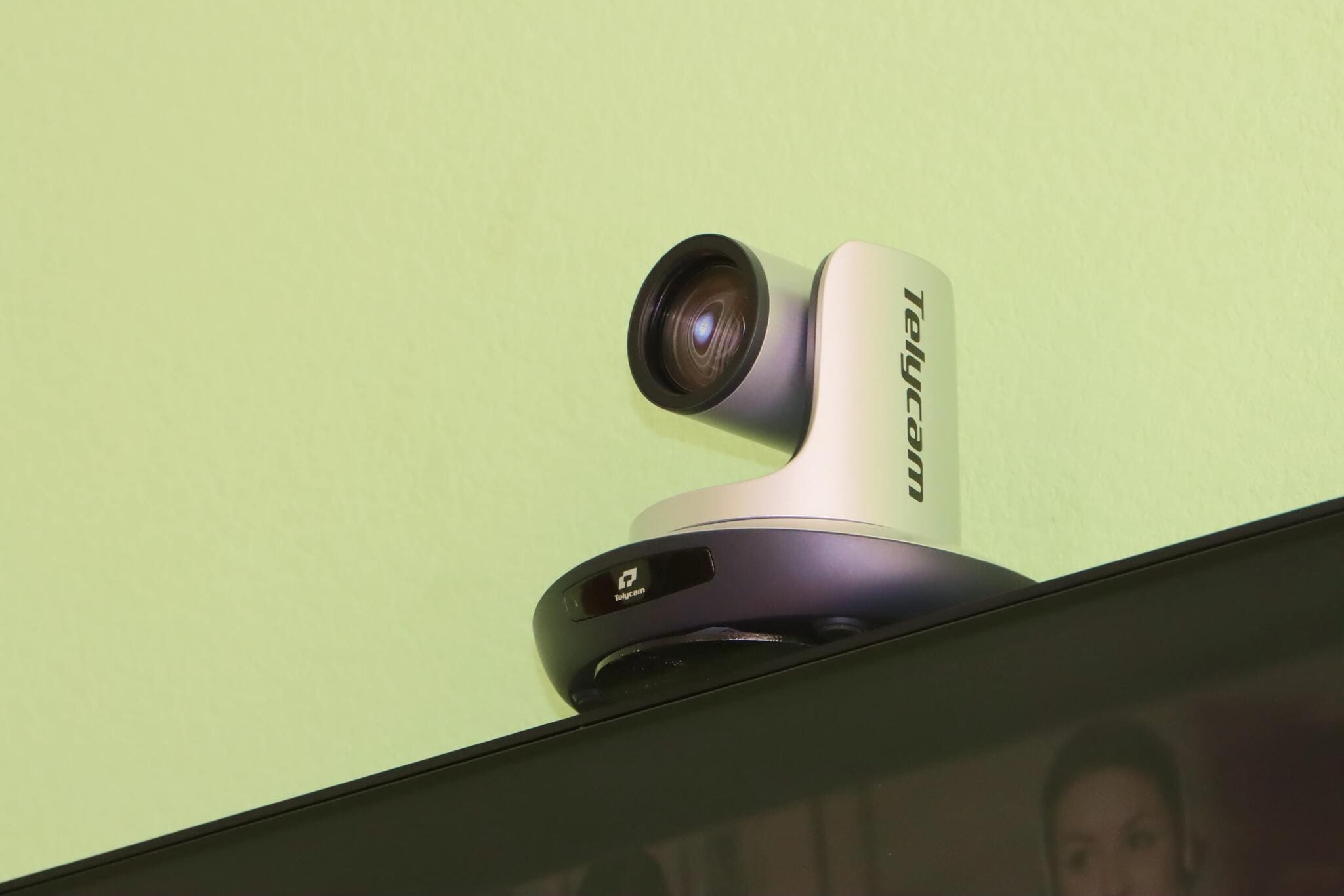

PTZ-камера Telycam TLC-300-IP-12. Каждый говорящий в центре внимания

Современная мощная модель обеспечивает высокое качество изображения благодаря разрешению Full HD и 12-кратному оптическому увеличению. Интеграция по IP позволяет передавать видеосигнал по Ethernet, минимизируя количество проводов.

Мы расположили камеру так, чтобы она охватывала весь зал. Ею управляет оператор — переключается между выступающими, приближает и удаляет изображение, делая трансляцию динамичной и информативной.

Камера может быть интегрирована с большинством популярных программных платформ для ВКС. С теми, которые представлены сейчас на рынке, например, "Контур.Толк", Vinteo, "Яндекс Телемост", "МТС Линк". И с теми программными продуктами, которые могут появиться в ближайшее время. Мы предусмотрели этот момент.

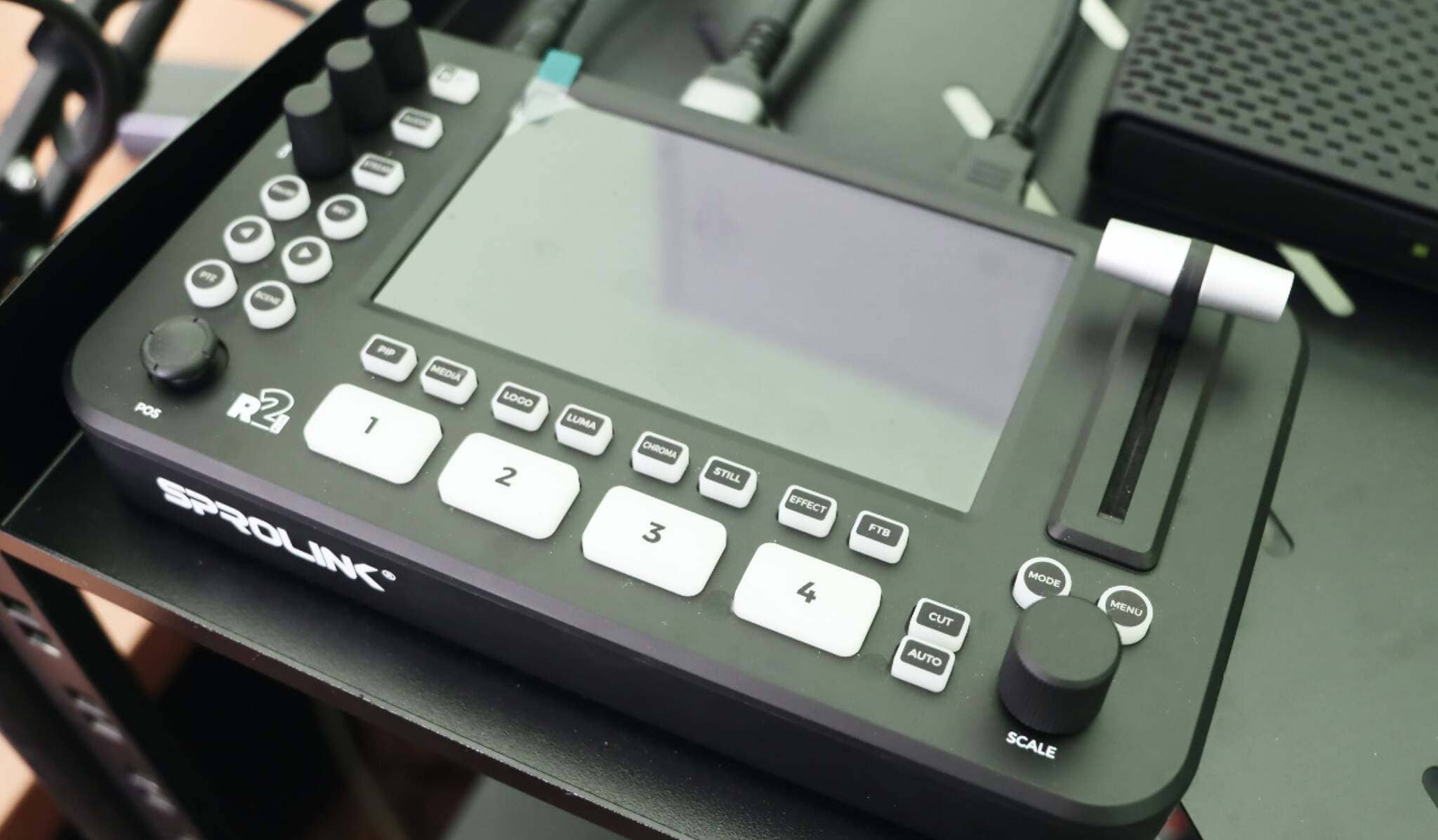

Видеомикшер потокового вещания SPROLINK NEOLIVE R2 PLUS. Вы говорите, он занимается трансляцией

Он выполняет роль режиссера трансляции — берет на себя задачи по микшированию 4 источников видеосигнала, позволяет оперативно переключаться между камерами, демонстрировать презентации и добавлять графические элементы, улучшая визуальное восприятие конференций. Видеомикшер поддерживает потоковое вещание, что позволяет транслировать видео на различные платформы, такие как YouTube и другие.

Тип помещения:

Конференц-зал

Количество участников:

До 100 человек

Заказчик:

УК «АЛЬФА-КАПИТАЛ»

О задаче

Как вы думаете, какие мероприятия можно проводить в одном конференц-зале, рассчитанном на 100 участников? Любые! Количество вариантов зависит от фантазии, а она у владельцев зала богатая.

Внутренние мероприятия, например, встречи CEO и акционеров с сотрудниками, собрания команд, записи видео. Внешние для клиентов, например, панельные дискуссии, митапы, конференции, как локальные, так и ВКС. И это только начало списка, его конец уходит далеко за горизонт. Как видите, спектр сценариев использования зала практически бесконечный.

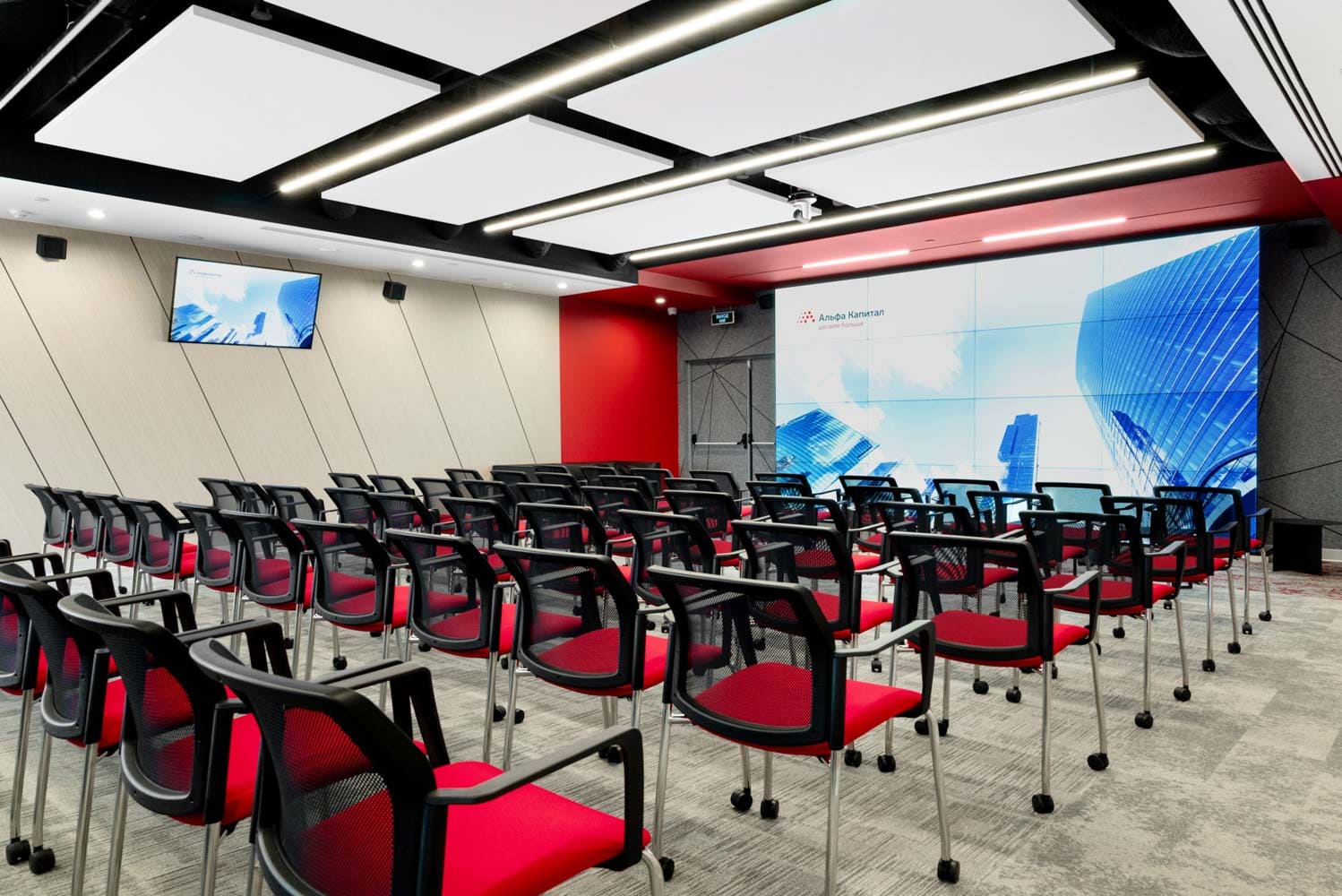

Именно такой — универсальный конференц-зал — нам предстояло оснастить. С задачей к нам обратилась УК “Альфа Капитал”, которая является Управляющей компанией №1*.

Учитывая статус заказчика и универсальное назначение конференц-зала, мы подобрали такое оборудование, которое позволит проводить любые мероприятия на высочайшем техническом уровне.

К слову, в компании этот зал называют “небольшим”. Представляете, на что способны и как используются другие залы… ну, те, которые считаются обычными и большими?

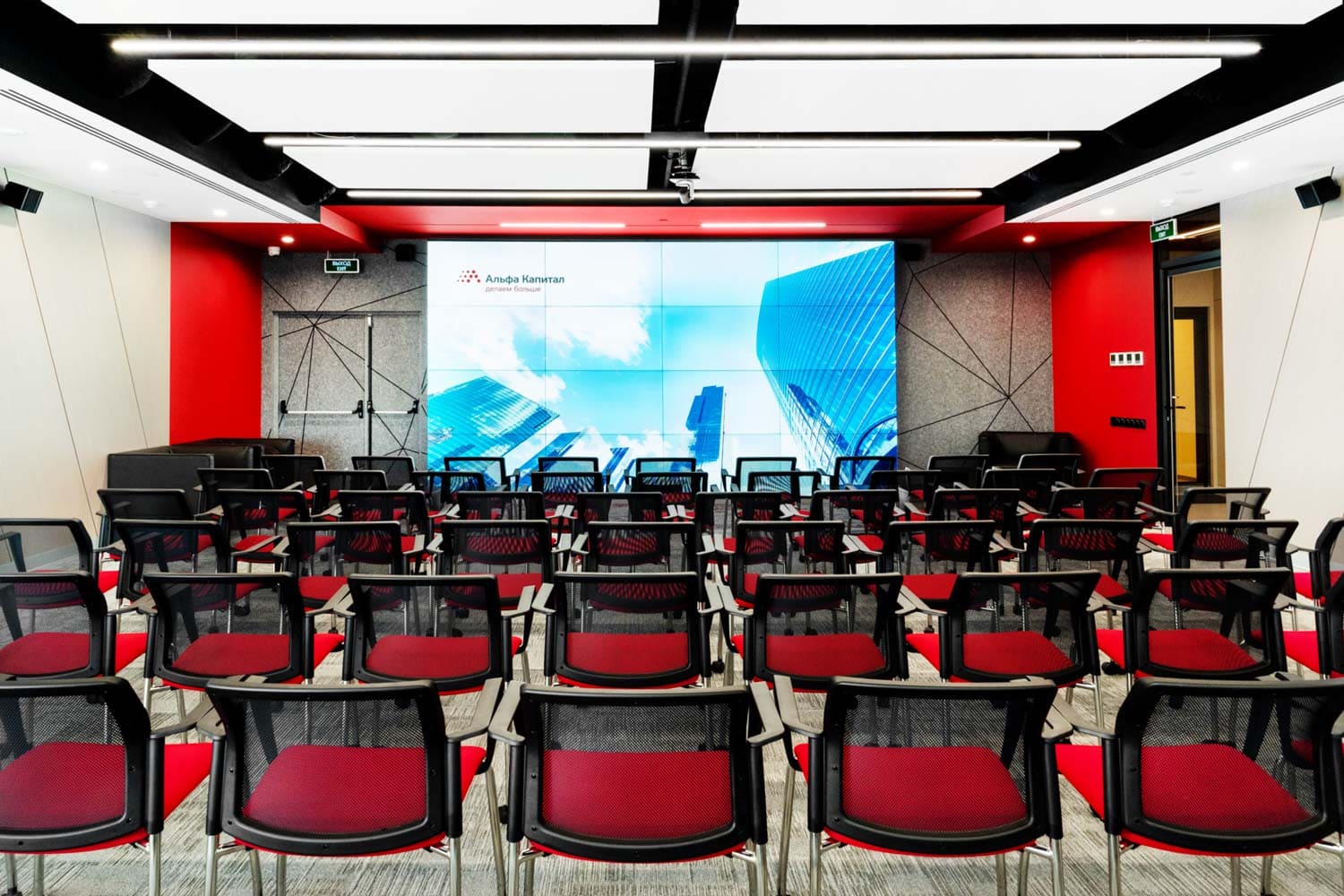

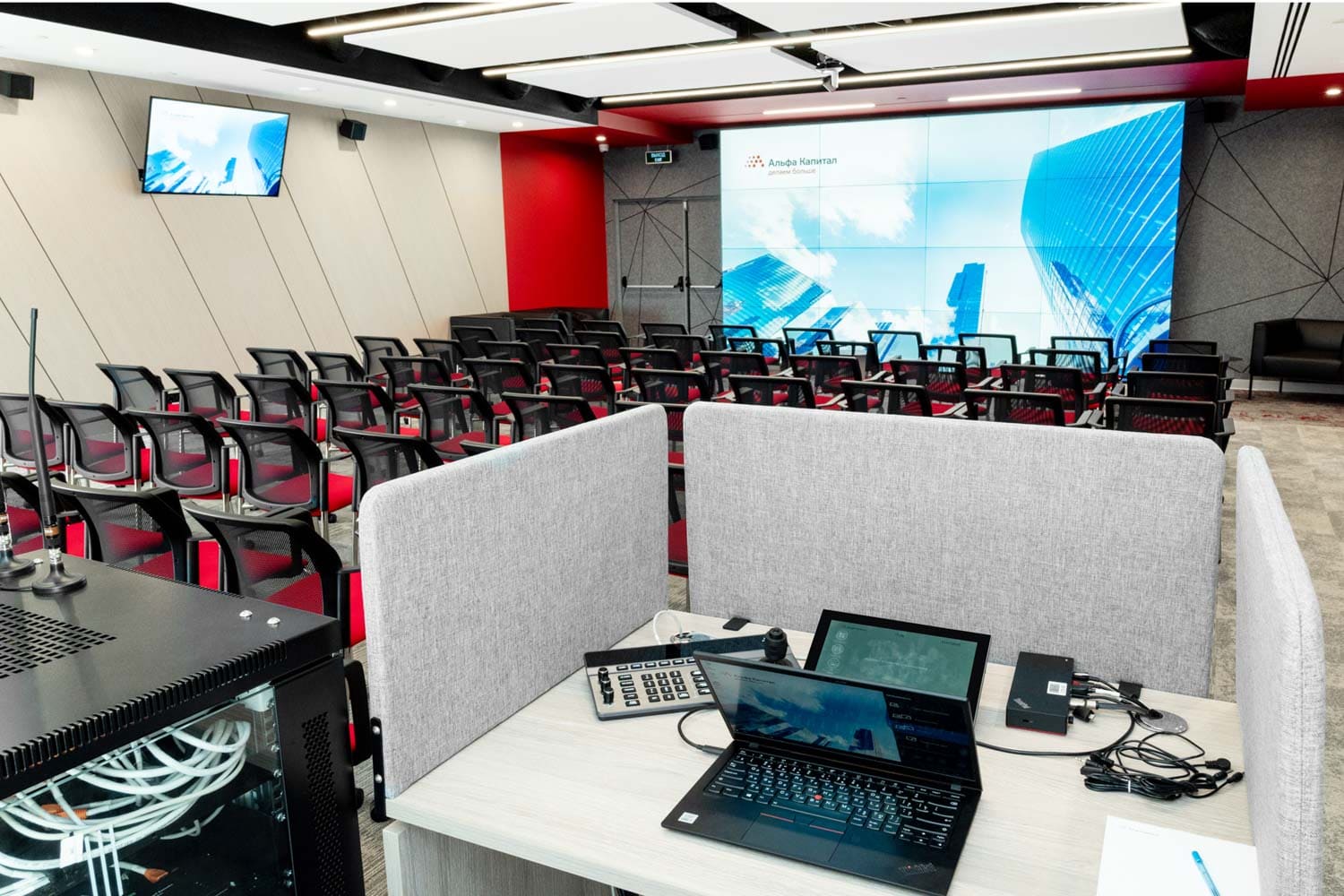

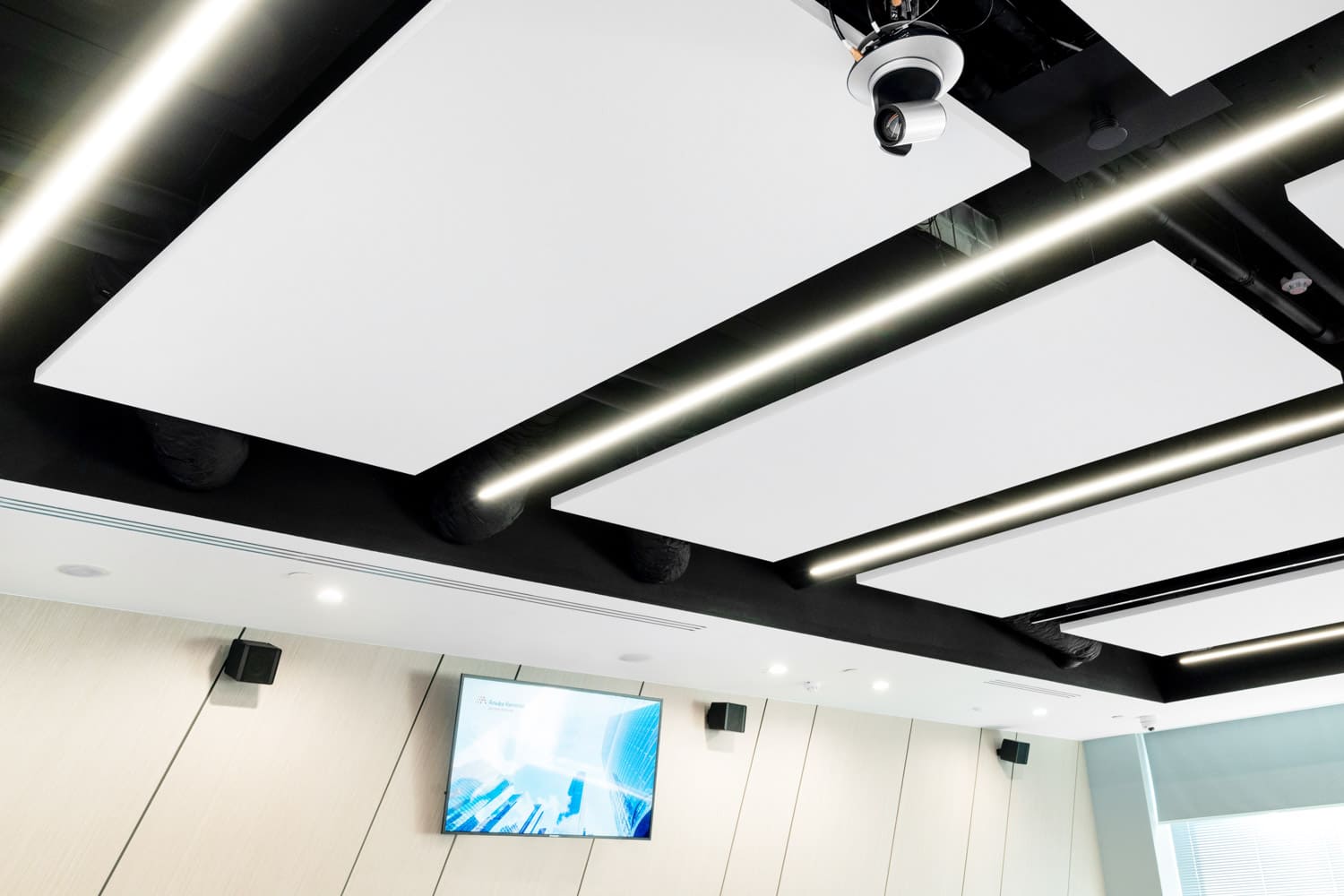

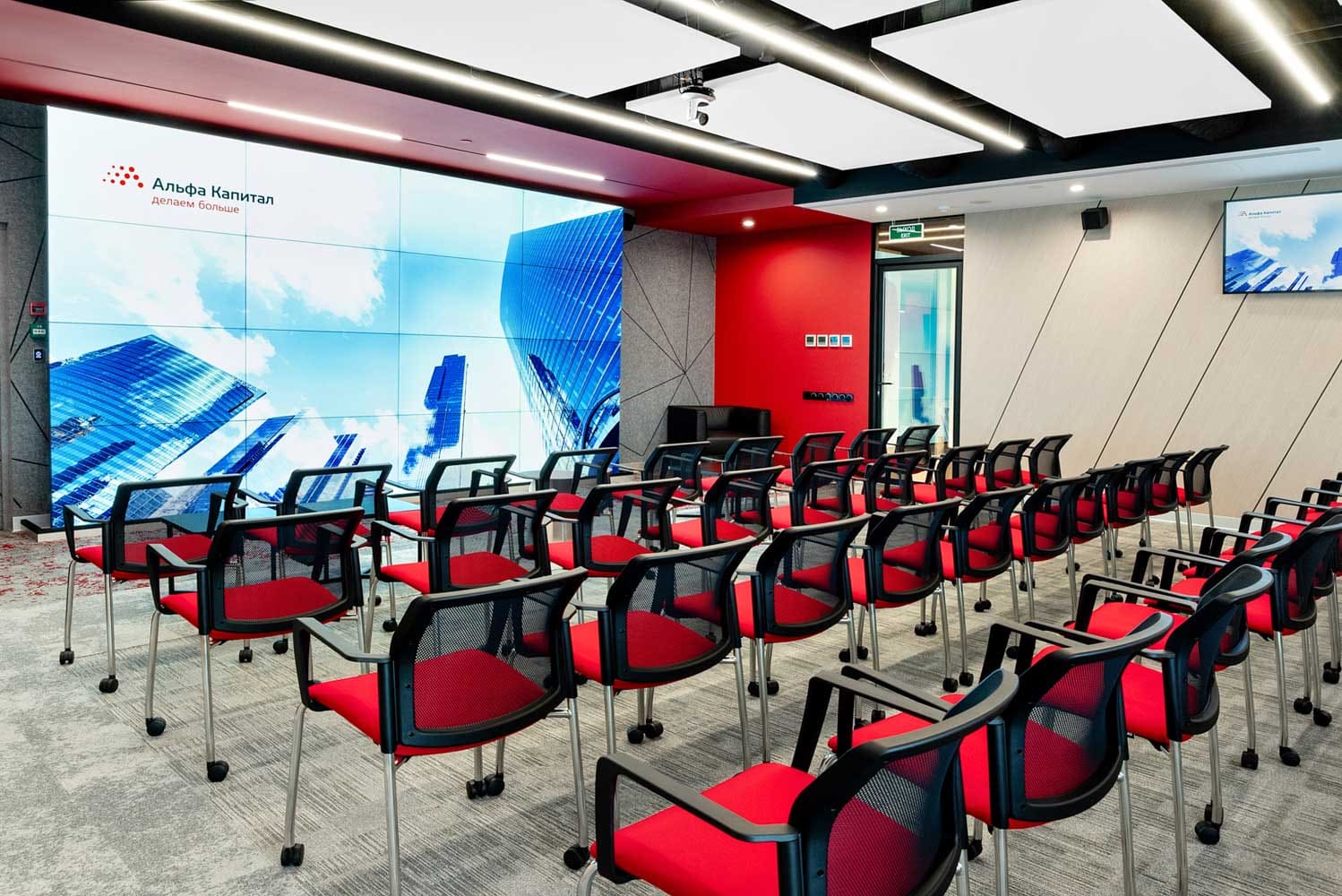

Современное оборудование для универсального конференц-зала

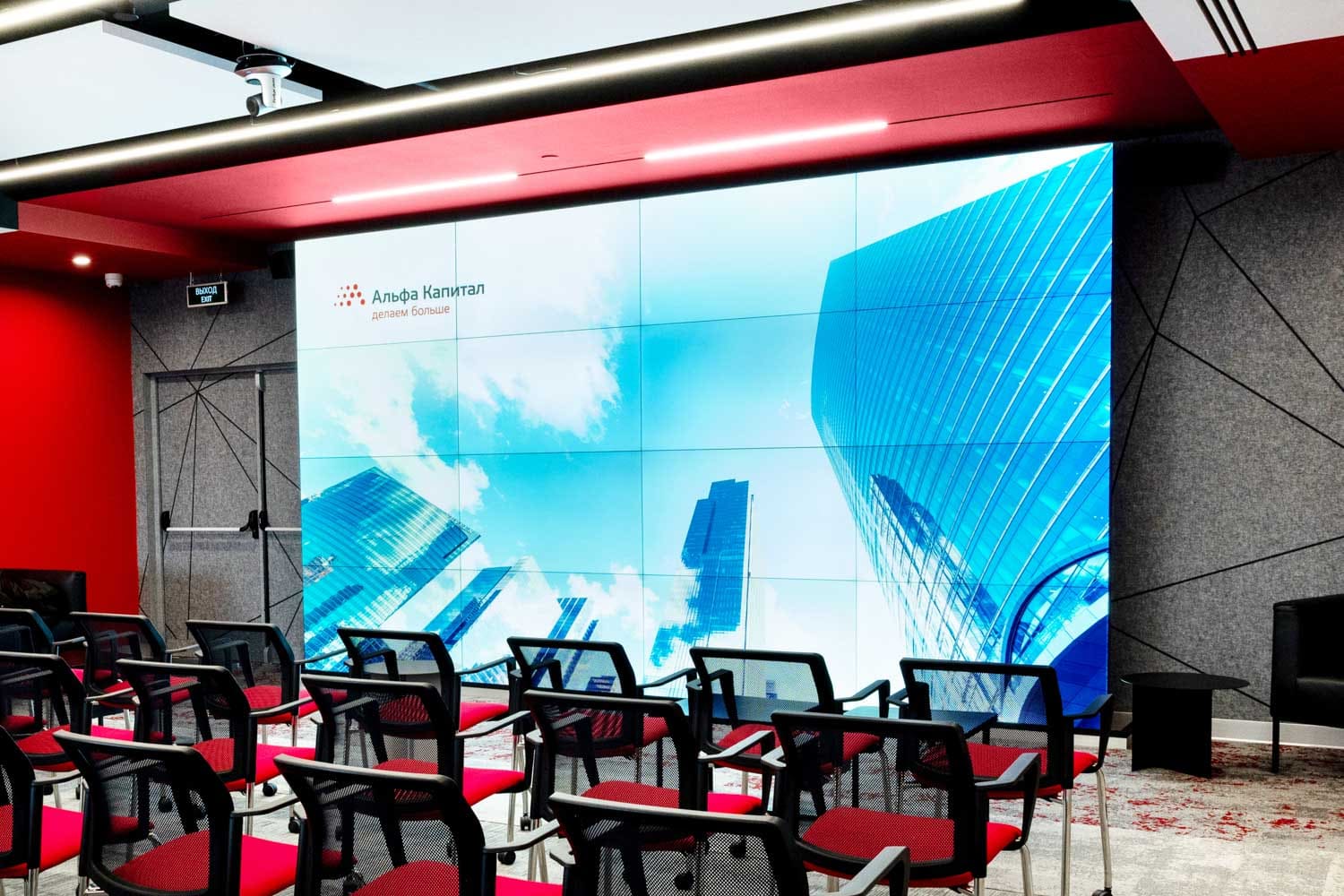

Она состоит из 16 дисплеев 55" EliteBoard серии PREMIUM. “Премиум” — это не просто игра в слова, которую любят маркетологи. Дисплеи действительно выдающиеся. Особенность этой серии — наличие прямой светодиодной интеллектуальной подсветки. Яркость 700 кд/м², контрастность 1100:1. Шов у панелей минимальный — 0,88 мм. Дисплеи создают четкое, сочное изображение. На такой видеостене одинаково хорошо и отчеты о росте прибыли смотреть, и обращение президента… компании, естественно.

EliteBoard серии Advanced PRO. Надежные ЖК-дисплеи с прямой светодиодной интеллектуальной подсветкой. Они оснащены производительным процессором и мощным графическим адаптером, воспроизводящим все современные стандарты видео. Надо признать, что видеостена такого размера, что заметить ее невозможно. 3 метра высотой, шутка ли! Дублирующие экраны на тот случай, если гостям захочется буквально погрузиться в суть событий.

Профессиональные модели создают изображение высокой четкости FullHD 1080p. Камеры имеют 12-кратное оптическое увеличение, оснащены современной технологией ISP и сенсором 5 MP. Уровень видео почти как при трансляции футбольных матчей. Можно четко рассмотреть, кто кому мешал пробить по воротам из штрафной… имеется в виду, детально видны активности спикеров и гостей.

Открывает широкие возможности для совместной работы. С его помощью можно выводить презентации с принесенных ноутбуков, планшетов, телефонов. Все это происходит одним кликом по волшебной кнопке. Клик — и презентация или документ уже на видеостене в полный рост. Если выполнить несложные настройки, то эта система может управлять видеокамерами и звуковым оборудованием.

Для управления оборудованием, установленным в зале. Это стильный планшет, оснащенный специальным интерфейсом iRidi Pro. С панели оператор управляет буквально всем оборудованием. Выполняет быструю коммутацию видеосигналов, настраивает уровни громкости микрофонов и общего звука в зале, управляет камерами. С такой панелью управления так легко быть волшебником. Если вы хоть раз пытались готовить зал к проведению мероприятий, вы нас поймете.

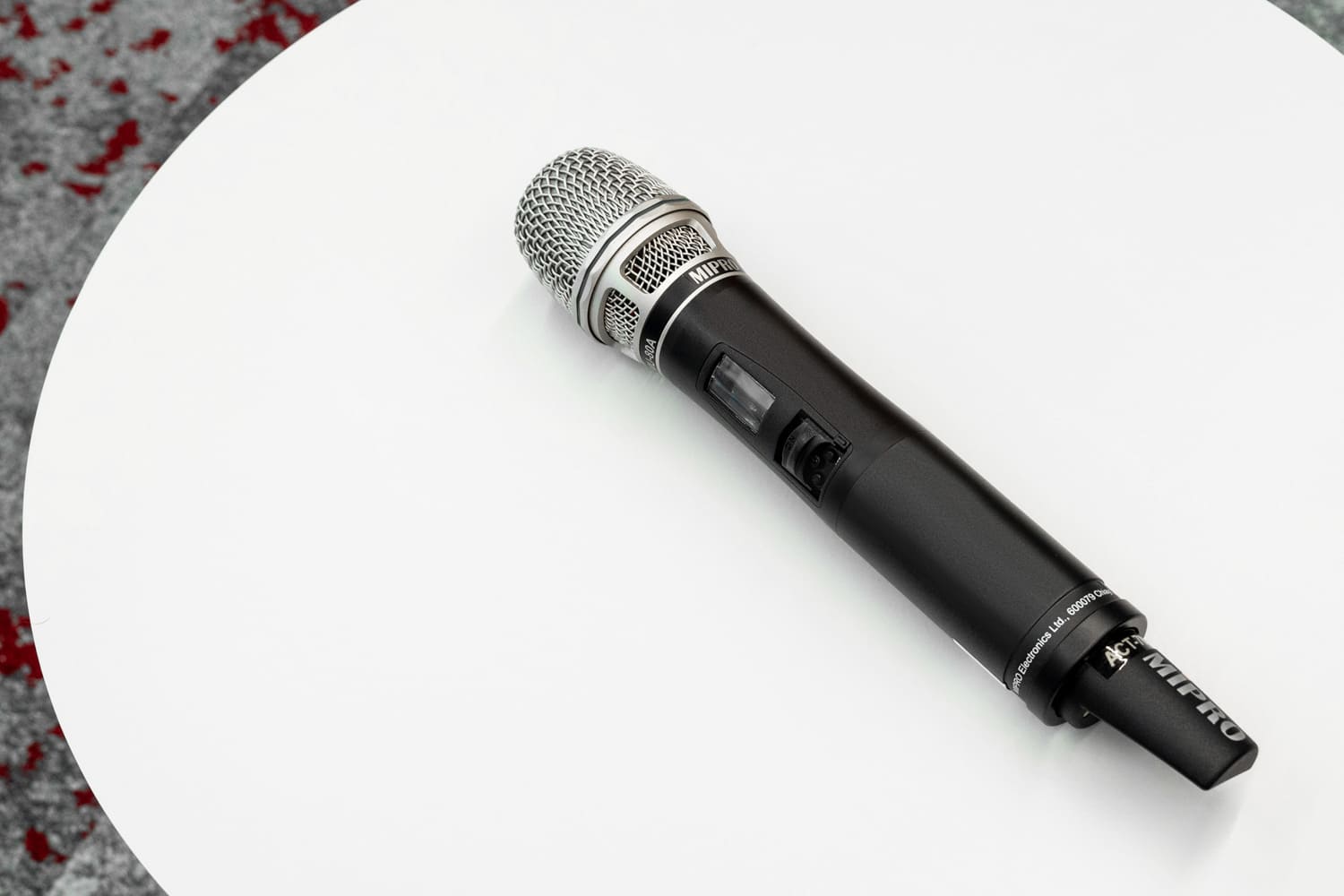

Ручные широкополосные модели UHF с конденсаторным кардиоидным капсюлем и “петлички” Mipro. Эти микрофоны обеспечивают великолепную разборчивость и естественное воспроизведение звука. Слышны не только слова и интонации говорящего, но и мысли, которые он не успел озвучить.

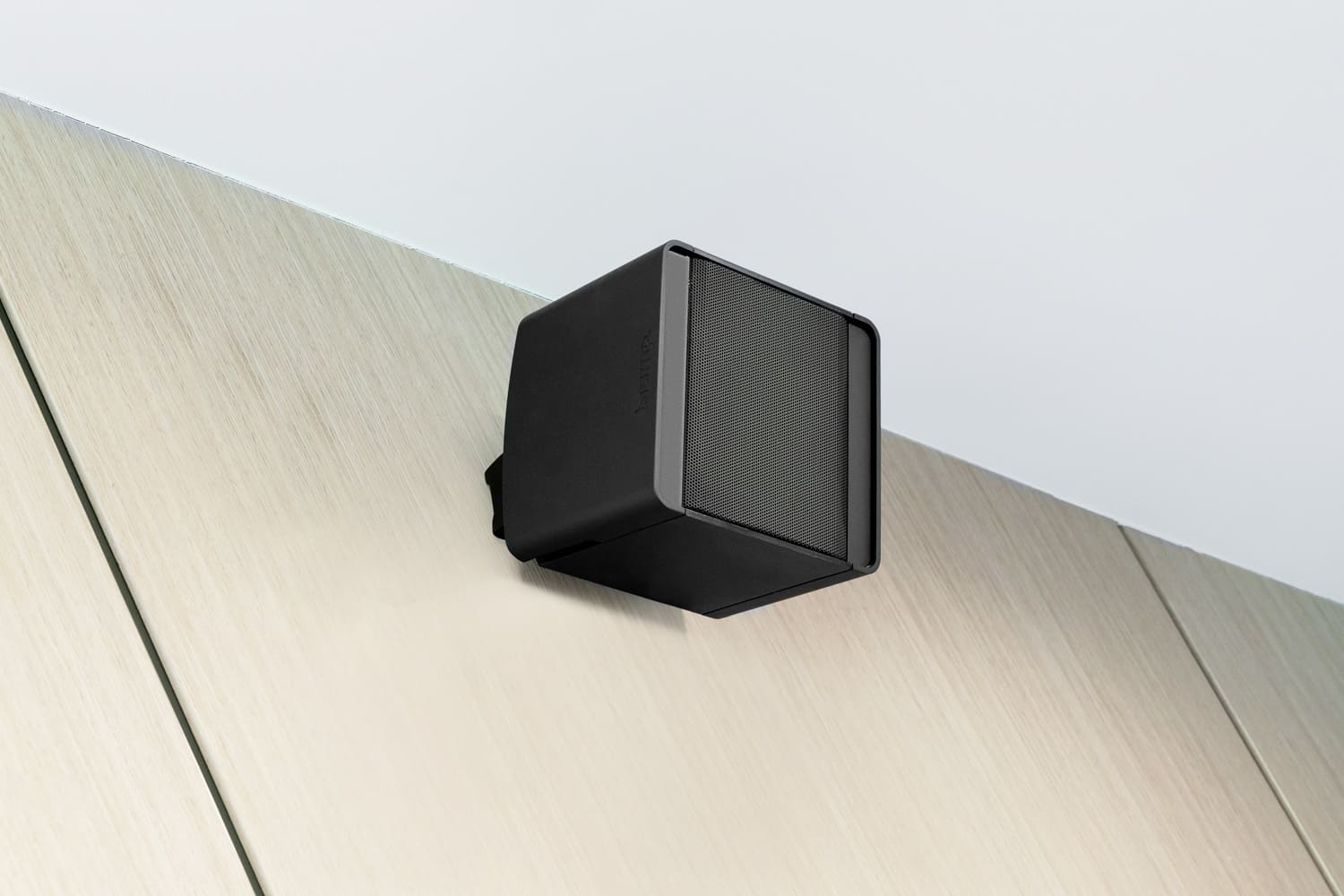

8 динамиков BIAMP KUBO5T-BL. Двухполосные настенные модели. Обеспечивают отличную разборчивость при максимально равномерном покрытии. Создают кристально чистый звук при передаче речи и музыки. У участников в зале создается ощущение, что выступающий обращается лично к каждому, словно говорит на ухо.

Фотографии проекта

* УК “Альфа Капитал” является управляющей компанией №1 по версии НАУФОР “Элита фондового рынка — 2023”

Тип помещения:

Конференц-зал 150 м²

Количество участников:

До 100 человек

Заказчик:

Волгоградский аграрный университет (ФГБОУ ВО Волгоградский ГАУ)

Высокие стандарты работы. Каждый вкладывает в эту фразу что-то свое. Для нас она значит следующее:

• Способность подобрать оборудование в точном соответствии с ТЗ клиента
• Умение работать с требовательными крупными заказчиками в любой точке страны

Этот проект – яркий пример, иллюстрирующий наш подход и наши стандарты работы.

Задача

Требовалось оснастить конференц-зал, который является визитной карточкой ВУЗа. В нем проходят не только университетские мероприятия, но также встречи с участием губернатора и членов правительства Волгоградской области. Имеющееся оборудование морально устарело, не отвечало репутационным и функциональным требованиям.

У этой задачи были дополнительные особенности, которые повышали уровень сложности.

Заказчик расположен в 1000 километрах от Москвы – в Волгограде. Это обстоятельство накладывало определенные сложности на коммуникацию, доставку оборудования и монтаж.

Сдвинуть нельзя даже в случае наступления форсмажорных обстоятельств. В зале должно пройти мероприятие с участием губернатора Волгоградской области.

Требовалось утвердить проект в различных инстанциях: инженеры, руководство университета, дизайнер интерьера.

Фотографии проекта

Результат работы

Сегодня конференц-зал можно без ложной скромности назвать “Правительственным” или “Президентским”. Судите сами.

Ее габариты 3,6мx2м. Видеостена состоит из 9 профессиональных светодиодных дисплеев.

В зависимости от типа встречи она используется по-разному. В ходе ВКС на видеостене транслируется изображение собеседников. В ходе локальных мероприятий она используется для вывода презентаций выступающих. В случае правительственных встреч на видеостене транслируется государственная символика, что подчеркивает уровень мероприятия.

Три видеокамеры Telycam TLC-300-IP-20 с 20-кратным увеличением видят весь зал. Две камеры на потолке в центре зала. Они захватывают и президиум, и участников. Одна камера установлена над видеостеной и смотрит в зал.

Наши специалисты реализовали два варианта управления камерами:

• Автоматический режим. Камеры наводятся на активный микрофонный пульт. Для этого предварительно были настроены пресеты, чтобы изображение шло с камеры, которая обеспечивает лучший ракурс. Алгоритм определяет, где расположен говорящий, выбирает оптимальную камеру, и именно она наводится на выступающего. Участия человека не требуется – все происходит автоматически.
• Ручное управление. В зале проводится широкий спектр мероприятий: от правительственных заседаний до онлайн трансляций. Поэтому предусмотрен режим, когда камерами управляет оператор. Он определяет, кого ведет камера, на ком задерживается и как долго

Его обеспечивает комплекс акустического оборудования. Микрофоны подобраны так, чтобы обеспечивать максимальный комфорт для всех:

• Для участников, которые располагаются в зале за столом – 24 микрофонных пульта Gestton
• Для президиума – 4 выдвижных монитора S-Tap с врезными микрофонами
• Для зрителей в зале, которые захотят задать вопросы – 4 ручных микрофона MIPRO
• Для выступающих с трибуны – 2 аналоговых микрофона AV-Leader.

Цифровая конференц-система Gestton EG-6620 осуществляет передачу аудиопотока в цифровом формате и гарантирует высокое качество звука без помех и искажений.

Система отображения включает в себя 6 дисплеев Hisense. Это 50-дюймовые панели Full HD, способные работать в режиме 24/7.

Центральным источником отображения является видеостена 3x3. Для дублирования в президиуме есть выдвижной монитор S-tap, а на трибуне докладчика экран моноблока.

Она выполняется с планшета. Технический специалист может находиться в любом месте конференц-зала и управлять любым оборудованием буквально одним пальцем.

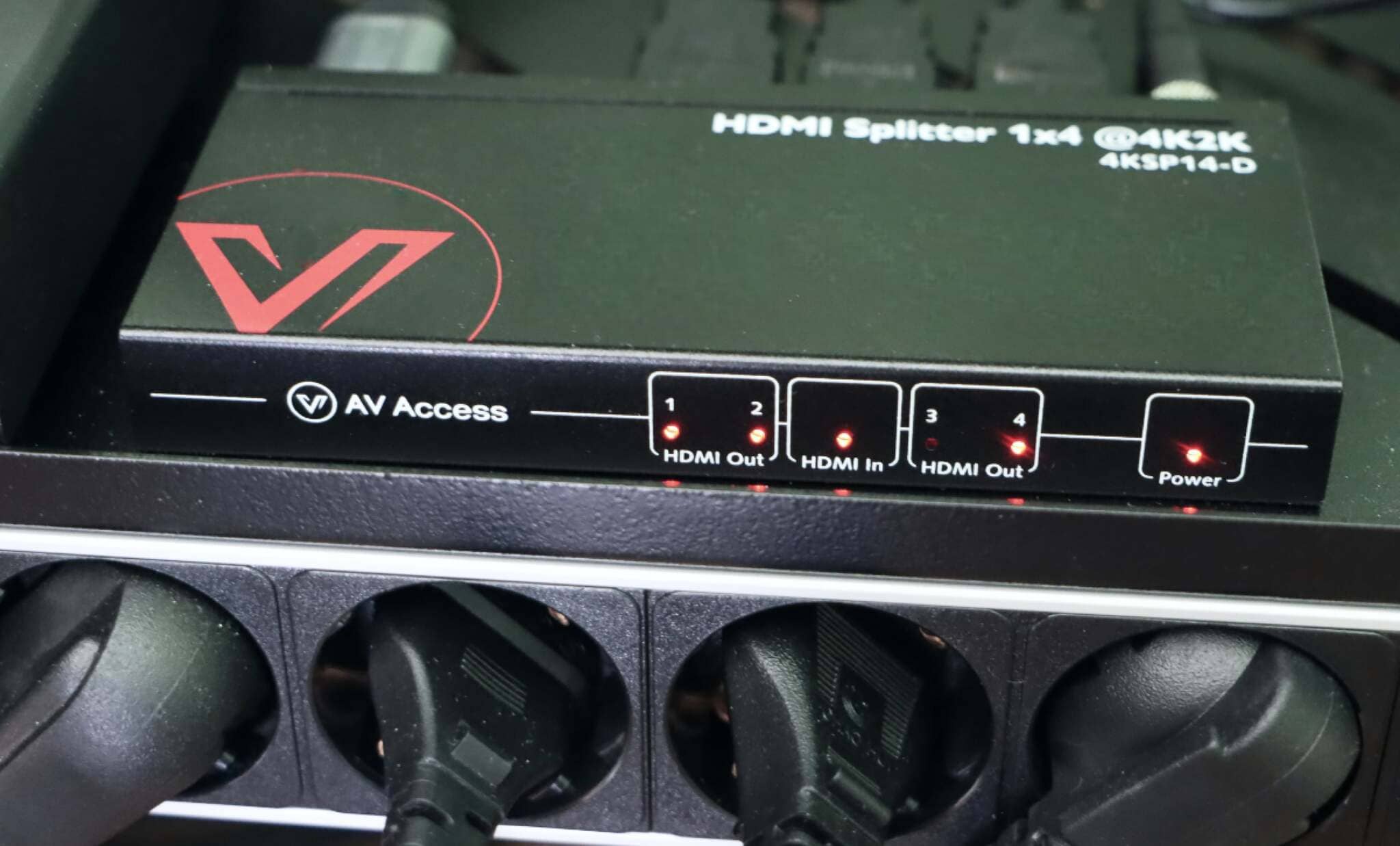

Ее обеспечивает оборудование AV Access с Partilink. Удлинители и сплиттеры. Их не видно, но они на “отлично” справляются со своими задачами.

Видео проекта

Тип помещения:

Конференц-зал

Заказчик:

Компания “Вебер Комеханикс”

О задаче

Один из актуальных трендов в бизнесе – превращение переговорных или конференц-залов в многофункциональные пространства. В них могут проводиться различные мероприятия. Поэтому помещения должны быть оснащены соответствующим оборудованием для каждого из них. Наши специалисты умеют оснащать такие помещения-трансформеры так, чтобы при любом сценарии обеспечить отличный звук и четкое изображение. Этот проект – очередной пример.

Особенности задачи

В этом помещении будут проводиться и обучение, и локальные совещания, и ВКС. Меняется расположение столов, включается определенный комплект оборудования, и зал готов. Например, при проведении тренингов столы будут расставляться по схеме “класс”, чтобы участники могли делать записи, а спикер проводить обучение. В случае локальных совещаний столы расставляются овалом, а люди располагаются друг напротив друга и общаются. В случае ВКС столы могут стоять, как “классом”, так и “овалом”.

Не будем играть эпитетами, просто сообщим факты, а выводы, дорогие читатели, вы сделаете сами. Вытянутое помещение 17,5 м на 7,5 м. Высокий потолок. Две стены – стекло. Две другие – бетон. Даже просто читая эти слова можно представить, какое там гуляет эхо.

Фотографии проекта

Решение: зал-трансформер, оснащенный для любых мероприятий

Учитывая, что в зале проводятся разнообразные мероприятия, мы заложили несколько видов микрофонов:

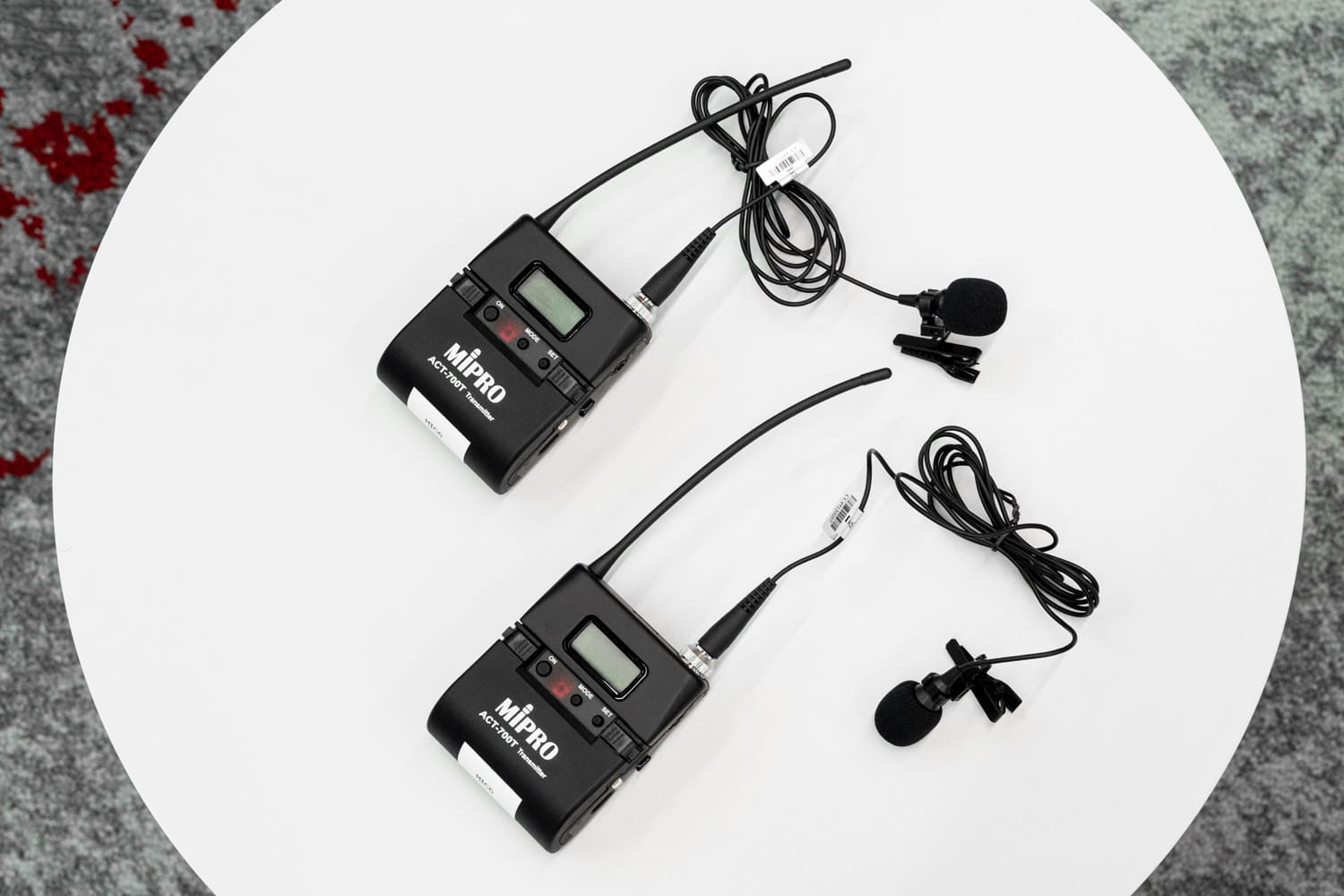

• “Петличка” для спикера, который проводит обучение
• Микрофоны на гусиной шее. Беспроводные, чтобы можно было расположить их в любом месте стола и передавать друг другу при необходимости
• Ручные. Для тех, кто сидит на стульях в конце зала

Конференц-система Gestton настроена с учетом непростой акустики в помещении и отлично справляется с этой задачей. Всем всех слышно. Четко. Ясно.

Для трансляции изображения используется лазерный проектор. Он обеспечивает живую цветопередачу, создает четкое, контрастное изображение 4К. Это особенно актуально при проведении ВКС, чтобы создавать реалистичную картинку.

Две PTZ-камеры Telycam отлично справляются с этой задачей. Модель TLC-300-IP-12 – это профессиональная видеокамера с качеством изображения FullHD 1080p. Объектив с 12-кратным оптическим увеличением и углом обзора 72.5 градусов, поворот на 340 градусов и наклон на 120 градусов, регулируемая скорость и плавные движения поворотного механизма камеры, быстрая и точная фокусировка. Все это обеспечивает точный захват любой части зала.

Система Barco ClickShare позволяет участникам выводить презентацию или контент на экран проектора со своего ноутбука, планшета или смартфона. Для этого требуется буквально несколько кликов. Никаких проводов, никаких дополнительных настроек. Ни-че-го. Клик, и презентация или документ на экране.

Для переключения между источниками (стационарный ПК-моноблок и устройствами BYOD) наши инженеры вывели специальные клавиши управления источниками на рабочую станцию оператора. Это две клавиши:
1) включить ПК-моноблок
2) включить BYOD-устройство
Аналогичная схема используется для переключения между камерами.

Тип помещения:

Конференц-зал 75 м²

Заказчик:

АНО “Содружество”

О задаче

Приветствуем вас, дорогие читатели. Устраивайтесь поудобнее и запасайтесь попкорном. В этом выпуске вас ждет увлекательная история. Вы узнаете:

• Почему мы отговорили клиента от покупки саундбаров?
• Как проходит удаленный контроль монтажа?
• Что клиент захотел сделать с нашим оборудованием сразу после монтажа?

Готовы? Поехали!

Особенности проекта

Требовалось оснастить конгресс-зал оборудованием для проведения ВКС. На бумаге задача описывается несколькими скупыми строчками. На деле – таит ряд сложностей.

Конференц-зал большой, в нем много плитки и стекла.

Заказчик находится в Крыму.

Заказчик располагает своими техническими специалистами, поэтому наши инженеры остались в Москве. Как говорится, были на проводе.

Фотографии проекта

Какое решение получил клиент

Всем всех слышно. За звук отвечает беспроводная конференц-система Gestton с микрофонными пультами для делегатов и председателя. Как вы понимаете, пульты – тоже беспроводные. Чтобы звук был ясным и чистым, несмотря на “насыщенный эфир”, наши инженеры сделали максимально независимое беспроводное решение. Провели антенны прямо в зал и расположили их близко к пультам. В итоге конференц-система работает на максимуме возможностей.

Изначально заказчик планировал установить два саундбара. Но пообщавшись с нашим менеджером, понял, что такое решение не сработает. Все дело в особенности помещения –- большое и гулкое, с обилием плитки и стекла. Получалось, что микрофоны саундбаров не дотягивались до всех участников. Их было бы не слышно. Деньги зря потрачены и оборудование будет простаивать. Именно поэтому мы предложили решение с персональными микрофонами.

Технически подкованный читатель знает, что микрофонные пульты используются для автонаведения камеры. Участник встречи нажимает кнопку, начинает говорить и в этот момент на него наводится камера. Удобно? Да, но… микрофонных пультов для делегатов аж целых 20 штук. Их же нужно заряжать, а после зарядки ставить на то же самое место, где они стояли. Нельзя путать пульты местами, когда настроено автонаведение. Сложно? Поверьте, по сравнению с другими особенностями проекта, этот момент - всего лишь легкая задачка. Мы посоветовали заказчику подписать пульты и указать места на столе, где они стоят. Удобно! Да, конечно!

Цифровой аудиопроцессор S-Track с колонками Audac работают, чтобы участникам было слышно собеседников в ходе ВКС.

В конференц-зале проводятся не только ВКС, но и локальные мероприятия. Более того, заказчик записывает отдельные важные встречи, чтобы затем их просматривать. Внимательный читатель может заметить, что зал рассчитан на большое число участников – около 30, а камера установлена всего одна. Насколько информативными будут такие записи?

Важно понимать, что это PTZ-камера SmartCam A12NS с разрешением FullHD 1080p, с 12-кратным оптическим увеличением и с углом обзора 72.5°. Другими словами, она видит все помещение. Более того, наши инженеры настроили пресеты, чтобы камера наводилась на говорящего автоматически – без оператора. Говорящий нажимает кнопку на микрофонном пульте – камера наводится на него.

Оно выводится на две панели, которые висят на стенах. Одна – большая – основная. Вторая – дублирующая. Для президиума установлен монитор GeChic.

Тип помещения:

Переговорная 30 м²

Заказчик:

НовоморНИИпроект (г. Новороссийск)

О задаче

Офис нашей компании расположен в Москве, а клиенты — по всей России. В этот раз запрос поступил к нам из Новороссийска. Переговорную на 15 человек требовалось оснастить оборудованием для ВКС. Это все, что требовалось сделать? Конечно, нет. У этой задачи были три особенности – 3 “звездочки” сложности.

В переговорной выполнен дизайнерский ремонт. Интерьер стильный, глаз радуется. Красоту создает большое количество керамической плитки. Она на полу и на стенах. Добавим стекло окон, которое ситуацию не улучшает. Все это создает серьезные акустические сложности – сильное эхо.

Причина все та же – особенности интерьера. Никакие проводные решения использовать не удается, трассы будут бросаться в глаза и портить красоту ремонта.

И этим все сказано. Задачу требовалось решить оперативно.

Мы засучили рукава и приступили к работе. Наши специалисты учли все сложности, подобрали подходящее оборудование и выехали для выполнения монтажа и пусконаладки.

Фотографии проекта

Решение задачи – что получил заказчик

Наши специалисты при настройке учли эту особенность интерьера. Собеседники в ходе ВКС слышат чистый четкий звук, несмотря на эхо. Это заслуга беспроводной конгресс-системы Gestton EG-7230 и цифрового аудиопроцессора S-Track.

За захват видео в ходе ВКС отвечает PTZ-камера Telycam TLC-300-IP-5-4K. Она автоматически наводится на активный микрофонный пульт и создает кристально чистое изображение ультравысокой четкости с полной детализацией.

Изображение транслируется на панель 86" DIELLO SA-86P. Она обладает разрешением 4К и создает максимально детализированную картинку. Мы предложили именно этот бренд, так как его продукция отличается выгодным соотношением цены и качества.

За это отвечает система беспроводных презентаций Yealink RoomCast-001. С ее помощью участники переговоров могут легко выводить контент с ноутбуков, планшетов или смартфонов на общий экран для совместной интерактивной работы.

Видео проекта

Тип помещения:

Конференц-зал 40 м²

Заказчик:

Волгоградский аграрный университет (ФГБОУ ВО ВОЛГОГРАДСКИЙ ГАУ)

О задаче

Конференц-зал в ВУЗе, оснащенный современным мультимедийным оборудованием, – это уже не роскошь, а стандарт. Такой зал становится площадкой для проведения разнообразных мероприятий. Что повышает известность ВУЗа, его конкурентное положение на рынке и позволяет разнообразить учебный процесс.

С другой стороны – многие учебные заведения ограничены в средствах. В стремлении рационально использовать каждый рубль допускаются ошибки, которые приводят к снижению функциональности оборудования и возможностей конференц-зала.

Даже при ограниченном бюджете можно превратить конференц-зал в современную площадку для проведения разнообразных мероприятий.

Подготовили для вас 5 практических советов, как правильно подходить к оснащению конференц-залов в учебных заведениях. Для наглядности и максимальной пользы рекомендации даны на примере нашего проекта для Волгоградского ГАУ.

Особенность задачи

В конференц-зале проводятся разнообразные мероприятия:

• Онлайн – ВКС, трансляции форумов, открытых столов, турниров и т.д.
• Локальные встречи и совещания

Требовалось уложиться в ограниченный бюджет и разработать решение для захвата видео и звука.

Фотографии проекта

Результат работы - что получил заказчик

Камеры расположены так, чтобы в кадре мог быть любой участник мероприятия, сидящий за столом. Схема расположения следующая. На одной стене 2 камеры и по одной на двух других стенах.

PTZ-камеры SmartCam A12NS создают изображения FullHD 1080p с четкой прорисовкой деталей. 12-кратный оптический зум позволяет акцентировать внимание на выбранном человеке, а встроенная система автофокуса делает картинку четкой и не размытой.

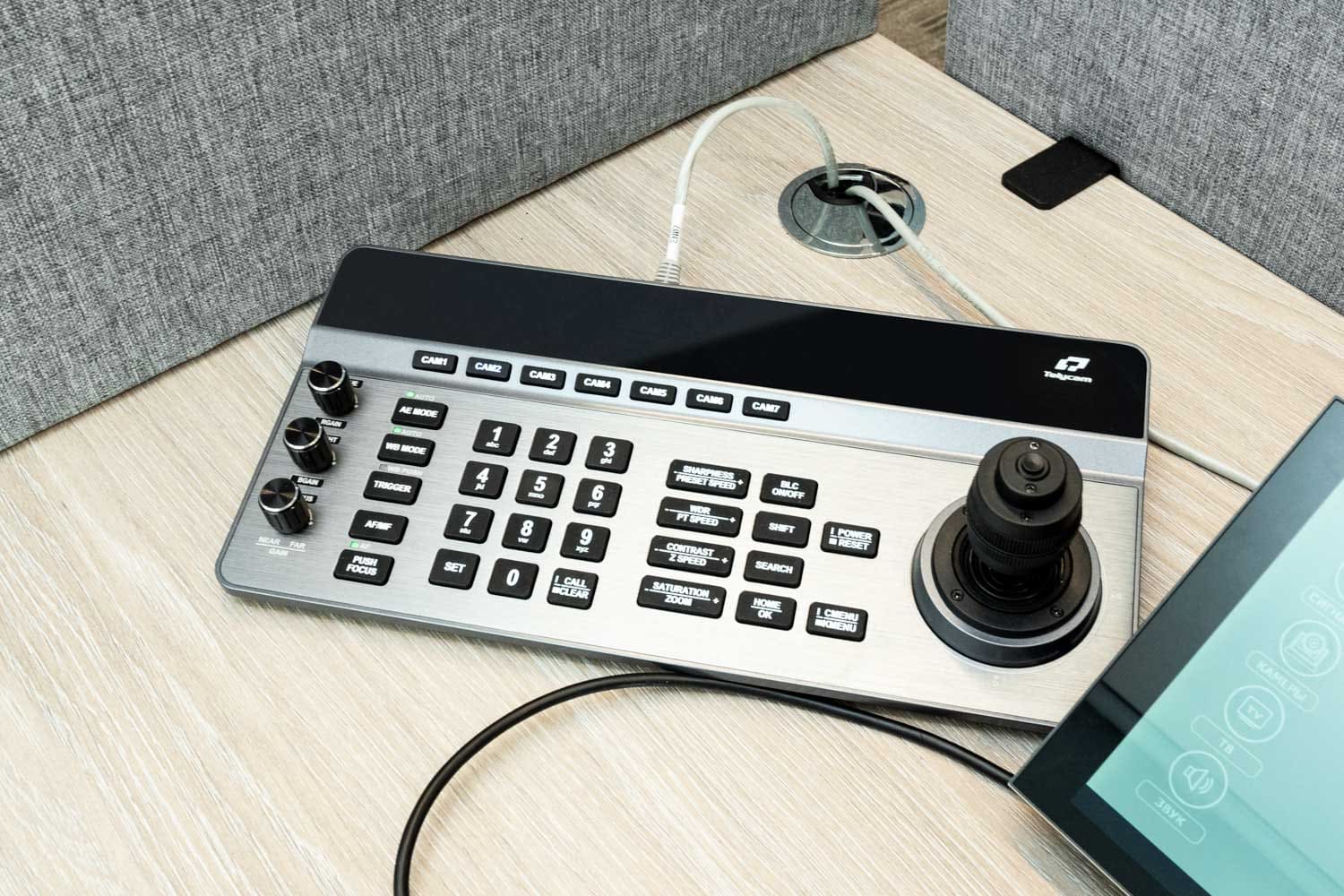

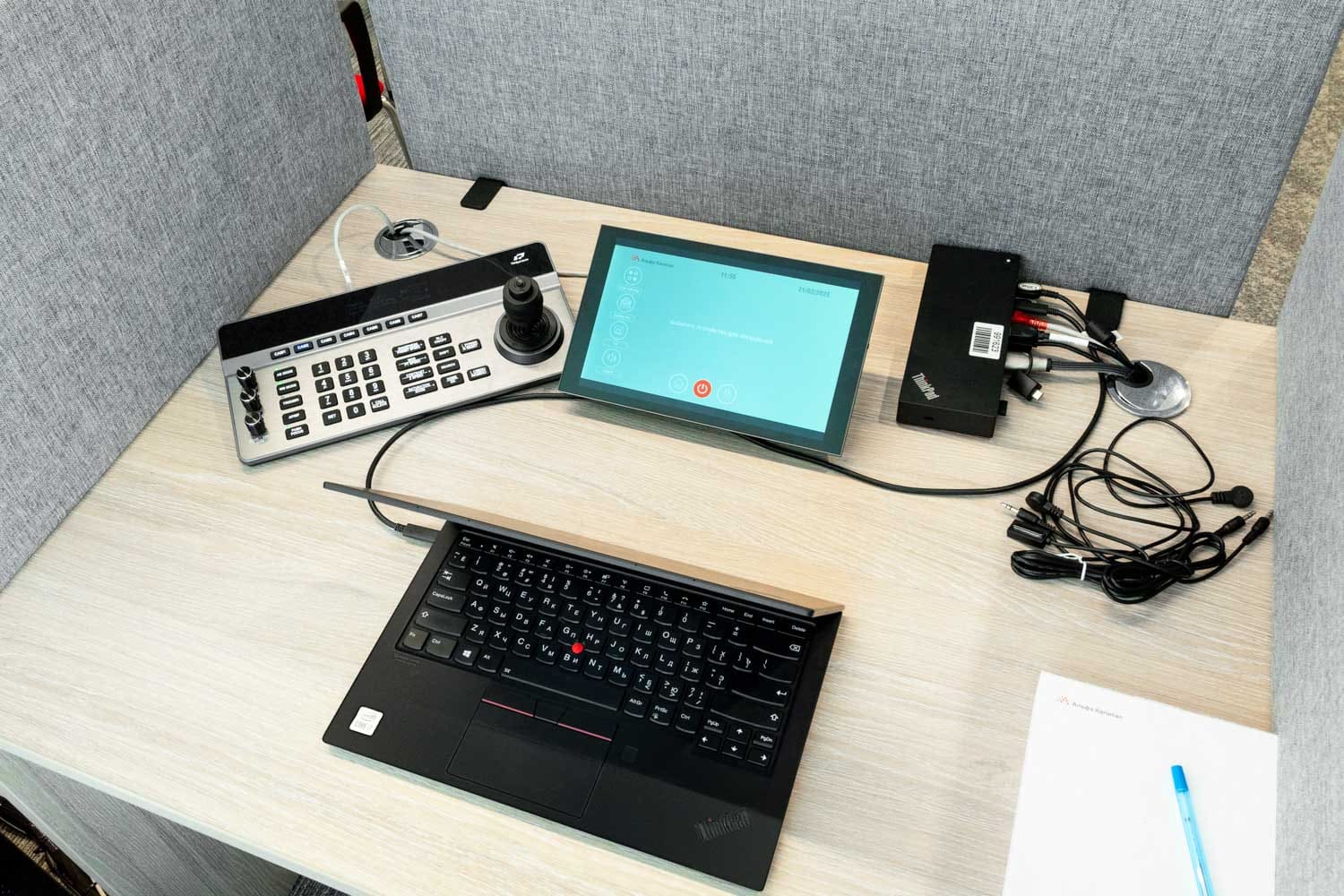

Работой камер управляет один оператор. Он располагается за отдельным пультом, наводит камеру и выводит с нее изображение в трансляцию. Наши специалисты создали пресеты в камерах – предусмотрели варианты, куда может наводиться каждая из них. Оператору достаточно нажать кнопку на пульте, и камера поворачивается, куда нужно, и зумируется.

Установленное оборудование и его настройки позволяют обойтись без монтажера, что экономит финансовые средства. Оператор выбирает с какой именно камеры изображение идет в запись. Такое решение избавляет от необходимости монтировать видео после мероприятия.

Ограниченный бюджет не позволял использовать конференц-систему. Поэтому для захвата звука используются два спикерфона Maxhub BM31, которые отлично справляются со своей задачей. Система шумоподавления на базе искусственного интеллекта подавляет эхо и локализует звук – речь чётко различима, независимо от положения спикеров в зале. Даже если одновременно говорят несколько человек – удалённый собеседник четко слышит каждого говорящего.

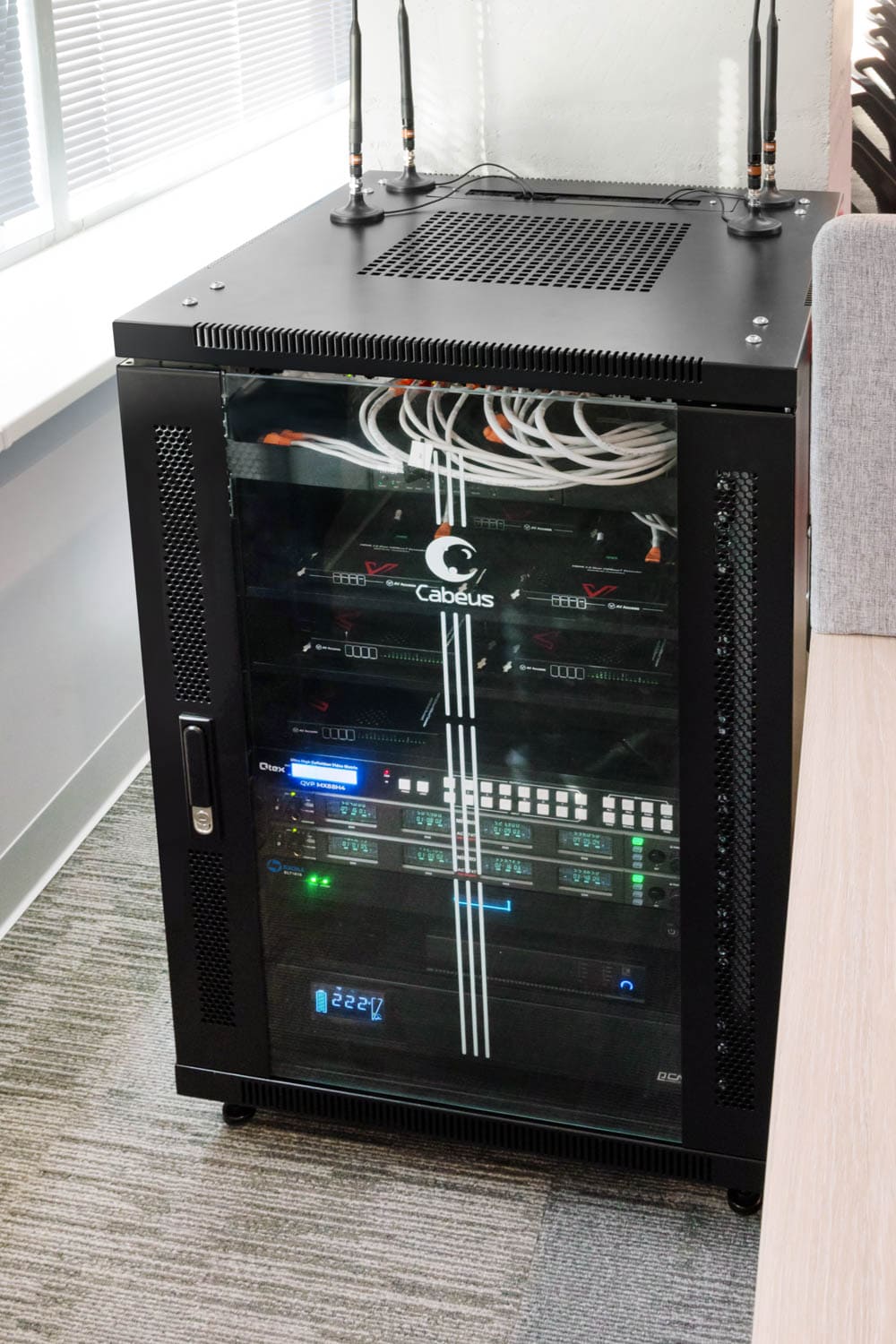

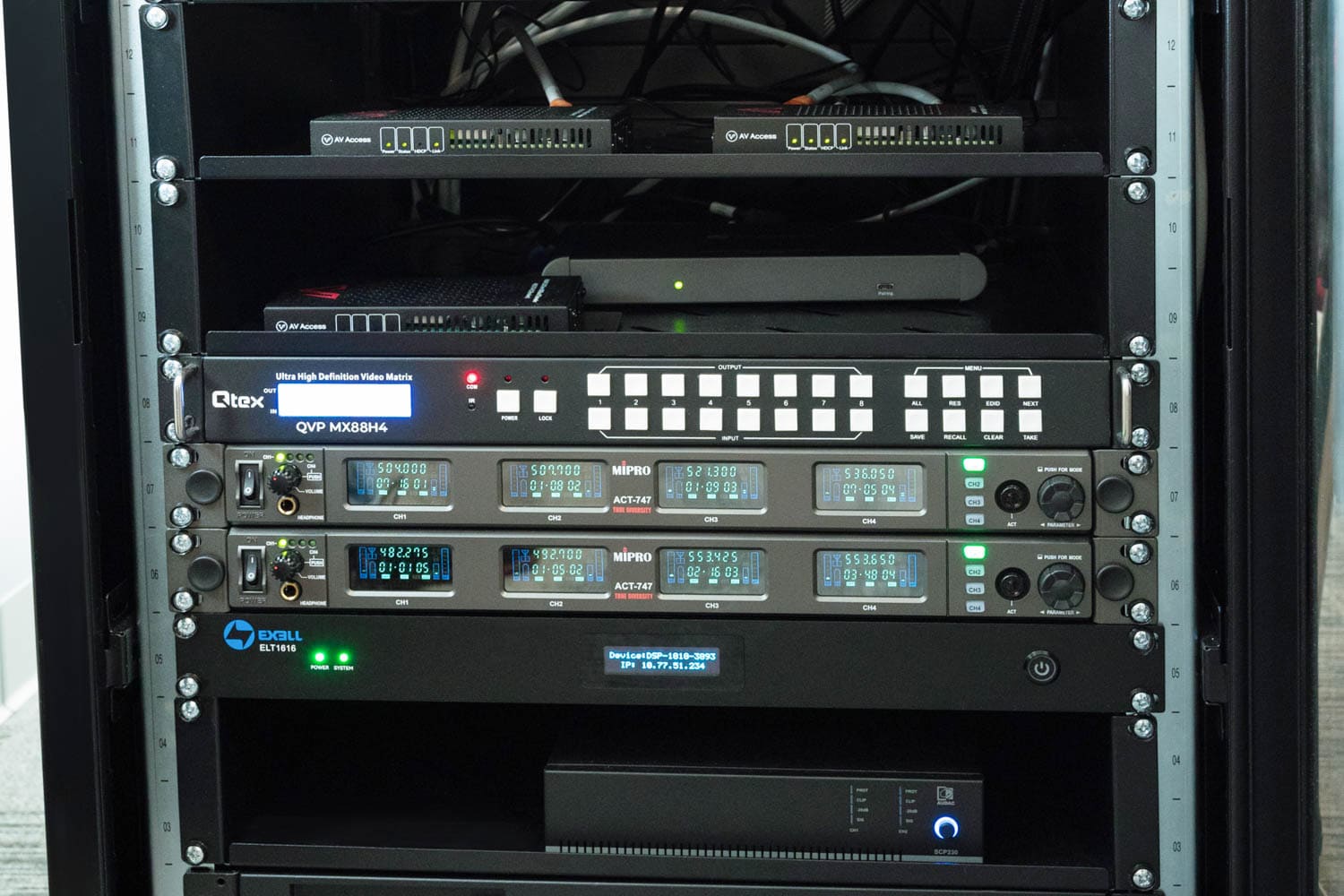

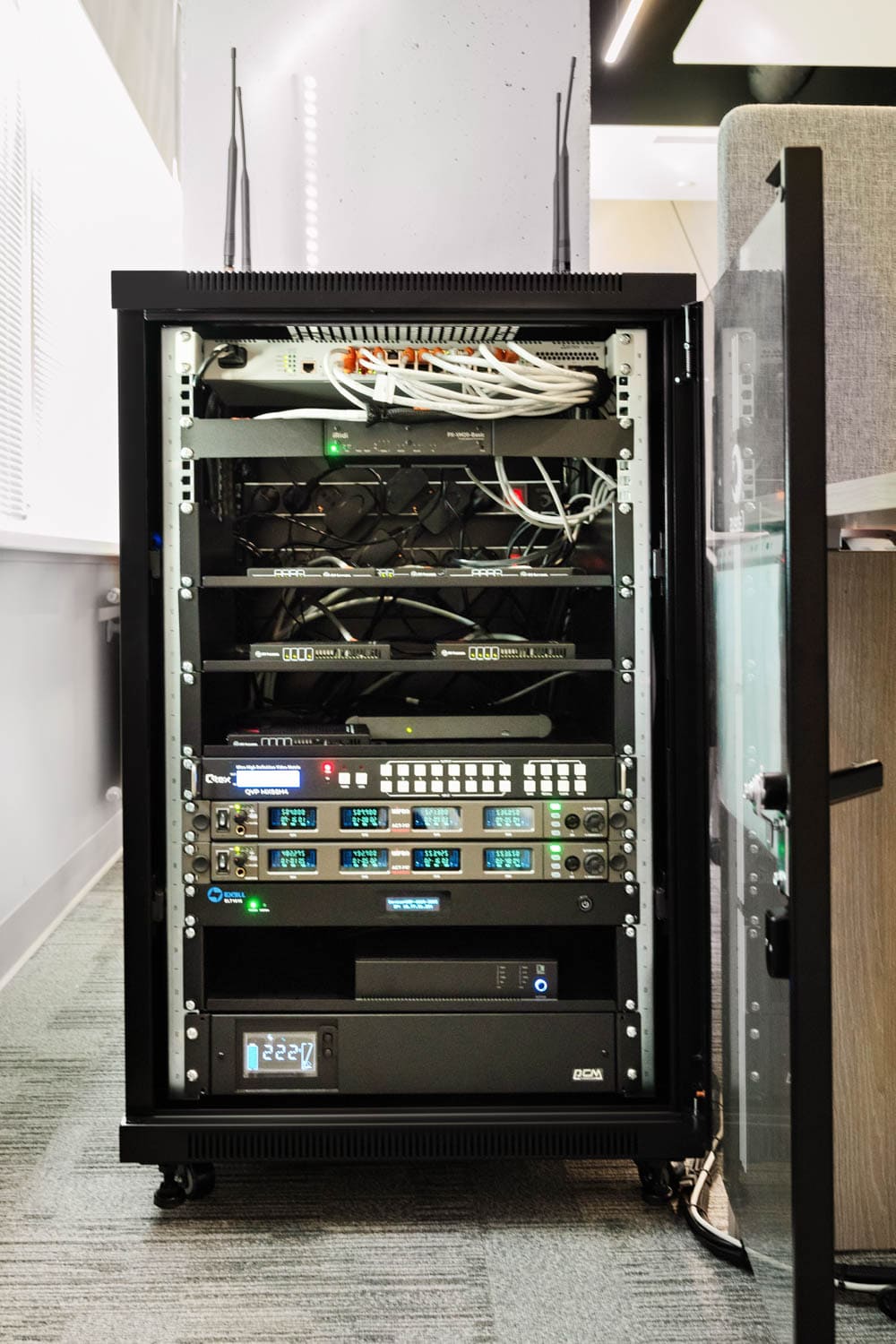

Все дополнительное оборудование собрано в одном телекоммуникационном шкафу. Он скрыт аккуратной ширмой. Незаметен для присутствующих и обеспечивает удобный доступ к оборудованию для обслуживания.

Видео проекта

Тип помещения:

Конференц-зал 47 м²

Заказчик:

Группа Autodistribution Russia

Задача:

Подбор, закупка, доставка, монтаж и пусконаладка оборудования

О задаче

Может показаться, что задача – легче не бывает. Компактный конференц-зал. Нужна система для ВКС. Что тут сложного? Не спешите с выводами.

Начнем с геометрического вопроса. Знаете, какой длины торцевые стены в этом конференц-зале площадью 47 м²? 10 метров! Десять. Продолжаем разговор. Сколько человек будут принимать участие в совещаниях за эти столом? 30! Тридцать участников располагаются вокруг стола.

• Нужна система отображения. Такая, чтобы изображение было видно всем участникам совещаний, которые сидят вокруг стола, и взгляды их направлены в разные стороны.
• Нужны камеры. Не одна, а несколько, чтобы в ходе ВКС выхватить любого из говорящих, где бы за столом он ни находился.
• Нужно вписаться в ограниченный бюджет.

Чувствуете, как задача из «легче не бывает» превращается в «ого»?

Наши специалисты предлагали разные варианты решений. Такие, чтобы соответствовали всем критериям. Строгим внутренним стандартам. Не менее требовательным пожеланиям клиентов. И, конечно, укладывались в бюджет.

Фотографии проекта

Вот что получилось в результате

Классический зал для совещаний и проведения ВКС, в котором:

На каждой стене по камере. Когда микрофонный пульт включен участником, одна из камер наводится на него. Все камеры наши специалисты настроили так, чтобы с разных ракурсов получить хорошую перспективу участников, где бы они ни сидели.

Из расчета на двух участников один микрофон, чтобы уложиться в бюджет проекта.

По 6 с боковых сторон стола и по одному с каждой торцевой.

В них розетки, USB и HDMI порты для совместной работы. Можно подключить ноутбуки участников или USB-флешку вставить.

Стильное и функциональное решение. Какие же 5 необычных решений предложили наши специалисты? Рассказывает ведущий инженер Smart-AV Антон Бессараб.

Видео проекта

Тип помещения:

Кабинет руководителя 35 м², переговорная 27 м², конференц-зал 48 м².

Заказчик:

Компания “Герс Технолоджи”.

Услуги в рамках проекта:

Проектирование, подбор оборудования, доставка, монтаж, пусконаладочные работы.

О задаче

В рамках этого проекта наши специалисты оснастили 3 помещения и решили 9 задач. Каких? Устраивайтесь поудобнее, сейчас все расскажем и покажем. Первым делом предлагаем оценить, какие решения мы разработали для каждого помещения. А затем выясним, что же это за 9 задач.

Фотографии проекта

Кабинет руководителя

Кабинет рассчитан на двух человек: генерального директора компании и директора филиала. ТОП-менеджеры работают в одном кабинете, их рабочие места оборудованы за единым большим столом. Оба руководителя регулярно проводят ВКС — каждый для своих задач.

Чтобы начать свою конференцию одному из ТОПов, достаточно нажать кнопку на док-станции. За 2 секунды его компьютер подключается к оборудованию для ВКС — можно начинать. Аналогичный алгоритм реализован и для второго руководителя. Одна кнопка, две секунды — все готово для начала видеоконференции.

Управляет подключениями мощная док-станция KVM AV Access iDock со встроенным KVM-коммутатором и 12 портами. Хаб отличается легкостью подключения и переподключения. Он позволяет связать два компьютера, два монитора и множество периферийных устройств.

Для трансляции изображения и звука используется видеосаундбар SmartCam. Это интеллектуальное современное многофункциональное устройство «все-в-одном». Компактная стильная модель, которая органично вписывается в интерьер кабинета.

Камера, встроенная в видеосаундбар, создает видео в формате Ultra HD 4K. Картинка получается яркой и детально прорисованной, а движущиеся предметы показываются плавно и реалистично. У камеры широкий угол обзора — 110⁰ по горизонтали. Нет нужды вручную направлять каждый раз камеру на того, кто проводит ВКС. Чтобы в камере был виден только один ТОП-менеджер, именно тот, кто участвует в конференции, можно откадрировать изображение или включить автонаведение на говорящего. Массив из четырех микрофонов захватывает звук с 5 метров.

Алгоритм на базе искусственного интеллекта точно отслеживает выступающего, выводит его крупным планом на экран, очищает голос от посторонних шумов и помех.

Изображения собеседников выводятся на телевизор, который, как и саундбар, расположен напротив руководителей.

Переговорная

Переговорная рассчитана на проведение совещаний и ВКС до 10 человек. В помещении расположен круглый стол, вокруг которого рассаживаются участники встречи. В случае с локальными совещаниями все достаточно просто: участники прекрасно видят друг друга, они ведь сидят вокруг одного стола.

Но ситуация меняется в случае с ВКС. Все портит тот самый круглый стол. Участники ведь рассаживаются вокруг него. Требуется камера, которая могла бы захватывать всех участников одновременно. Наши специалисты нашли решение — камера eMeet Meeting Capsule, которая во время ВКС ставится на середину стола. У нее угол обзора 360°. Она выдает картинку и общего плана, и отдельно каждого выступающего. Дополнительный плюс камеры — в нее встроено 8 всенаправленных микрофонов с алгоритмом шумоподавления VoiceIA. Они улавливают голоса с любого направления и отфильтровывают фоновые шумы.

В ходе конференции изображение собеседников и информация выводятся на видеопанель на стене и 4 монитора на столе. Наши специалисты расположили их так, чтобы люди в переговорной все видели, где бы за столом они ни находились. Стоит отметить, что панель интерактивная и обладает широким функционалом. На нее можно выводить информацию по беспроводному соединению с любого принесенного устройства. На ней можно рисовать в режиме WhiteBoard, в файлах можно делать пометки на панели и сохранять сразу их на компьютер и т.д. Важная особенность панели — она оснащена встроенным ПК на Windows, который и является ядром для ВКС. Не требуется выделять отдельный компьютер для этих целей или приносить с собой. Всё работает “из коробки”.

Конференц-зал

Конференц-зал рассчитан на проведение ВКС для 19 участников. У помещения было несколько особенностей, которые повлияли на выбор технического решения. Во-первых, большая площадь. Во вторых, много стеклянных поверхностей: панорамные окна в пол.

В таком помещении общий захват звука и наведение камер по лучам микрофонного массива работают некорректно. Наши специалисты предусмотрели эту особенность помещения и предложили оптимальное решение.

Одна камера разместилась над интерактивной панелью, две другие по бокам комнаты. Они наводятся на активный микрофонный пульт, когда кто-то нажимает кнопку на пульте. В ВКС транслируется оптимальное изображение, то, где говорящий снят в удачном ракурсе. За это отвечает связка видеокоммутатора с центральным блоком. Эти два устройства отвечают за переключение сигнала с нужной камеры и позволяют выводить картинку в ВКС.

Чтобы камеры создавали удачные ракурсы, наши специалисты разработали под заказ нестандартное решение для крепежа камер. Благодаря этому решению появилась возможность регулировать высоту положения камер, чтобы снимать людей не под экстремальным ракурсом, а под естественным, и при этом не захватывать затылки сидящих спиной участников.

Когда участники ВКС молчат (ни на одном микрофонном пульте не нажата кнопка), то с центральной камеры выводится общий план. Согласитесь, грамотное решение? Если вам интересно подробнее узнать о функции автонаведения камер в конференц-системах, читайте нашу статью.

Рассмотрим это решение немного детальнее.

• Звук захватывают персональные микрофоны на гусиной шее. В системе 1 пульт председателя и 14 пультов делегатов на столе, 4 пульта — в запасе (если нужно будет расширить число участников ВКС, достаточно просто подключить данные пульты к уже заготовленным и спрятанным в столе проводам). Пульт председателя наделен суперсилой. В него встроена кнопка, которая отключает все остальные микрофоны. Все пульты проводные и вот почему. Беспроводные нужно постоянно заряжать, это всем известно и никого не пугает.

Но! Вы же помните, что из-за обилия стеклянных поверхностей автонаведение камер выполняется на пульт. Поэтому нужно запоминать, какой пульт, где стоял и после зарядки все расставлять по своим местам. Не очень удобно и повышает риск ошибки. Поэтому проводные пульты — оптимальное решение.

• 8 потолочных динамиков равномерно озвучивают зал. Все участники конференции в любой точке зала слышат все четко, ясно.

Он собирает все микрофонные пульты в единый канал и управляет логикой системы. Он передает управляющий сигнал на камеру: куда повернуться, с какой камеры переключиться.

Ее диагональ 98”. Панель такого размера выбрана под еще одну особенность помещения. Конференц-зал длинный. Чтобы все участники видели изображение, нужно было либо закладывать такую большую панель, либо ставить дублирующие экраны вдоль стен или размещать их на столе. Заказчик выбрал вариант с панелью. В нее встроен ПК на Windows, который является ядром для ВКС. А еще в ней реализована возможность беспроводной трансляции изображения с принесенных устройств, например, ноутбуков участников. Никаких дополнительных устройств докупать не нужно.

Как всегда во всех наших проектах, все оборудование спрятано. В этом проекте оно притаилось в тумбочке под ТВ, а провода аккуратно скрыты в лючках на столе.

Видео проекта

Тип помещения:

Конференц-зал 84 м²

Заказчик:

“Московский завод «ФИЗПРИБОР»

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж оборудования, пусконаладка

О задаче

Компания является разработчиком комплексных аппаратно-программных решений промышленной автоматизации, которые используются на АЭС. Конференц-зал является многофункциональным помещением. Здесь проводятся локальные совещания, ВКС, отраслевые встречи с заказчиками и партнерами.

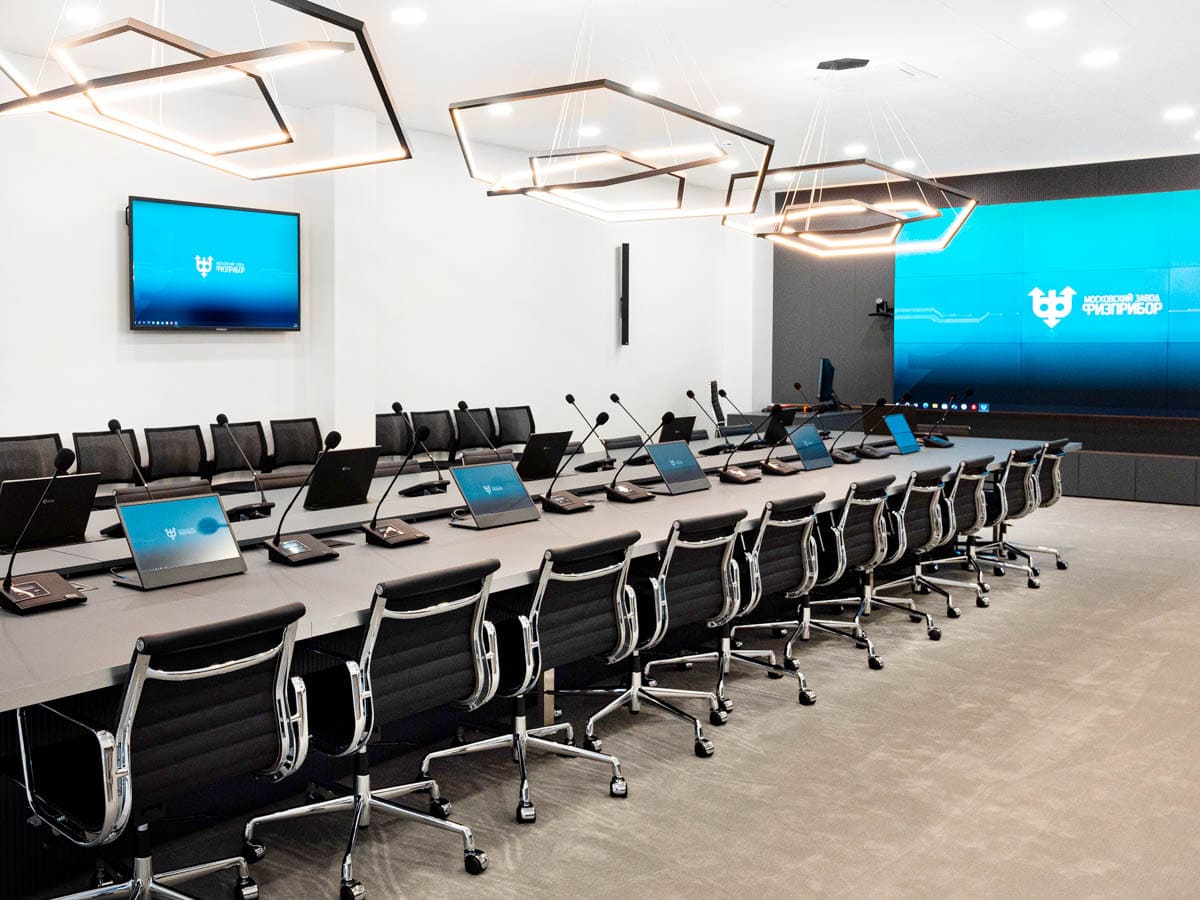

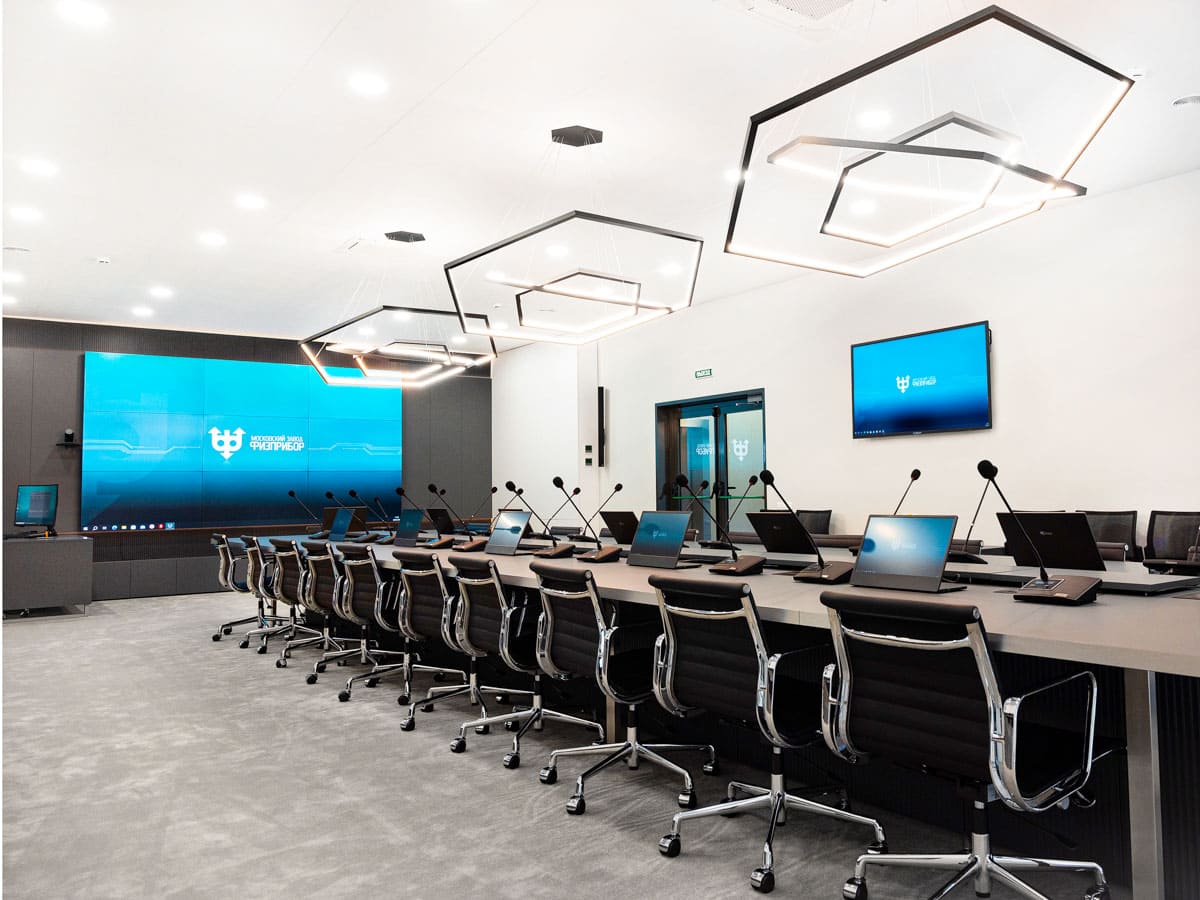

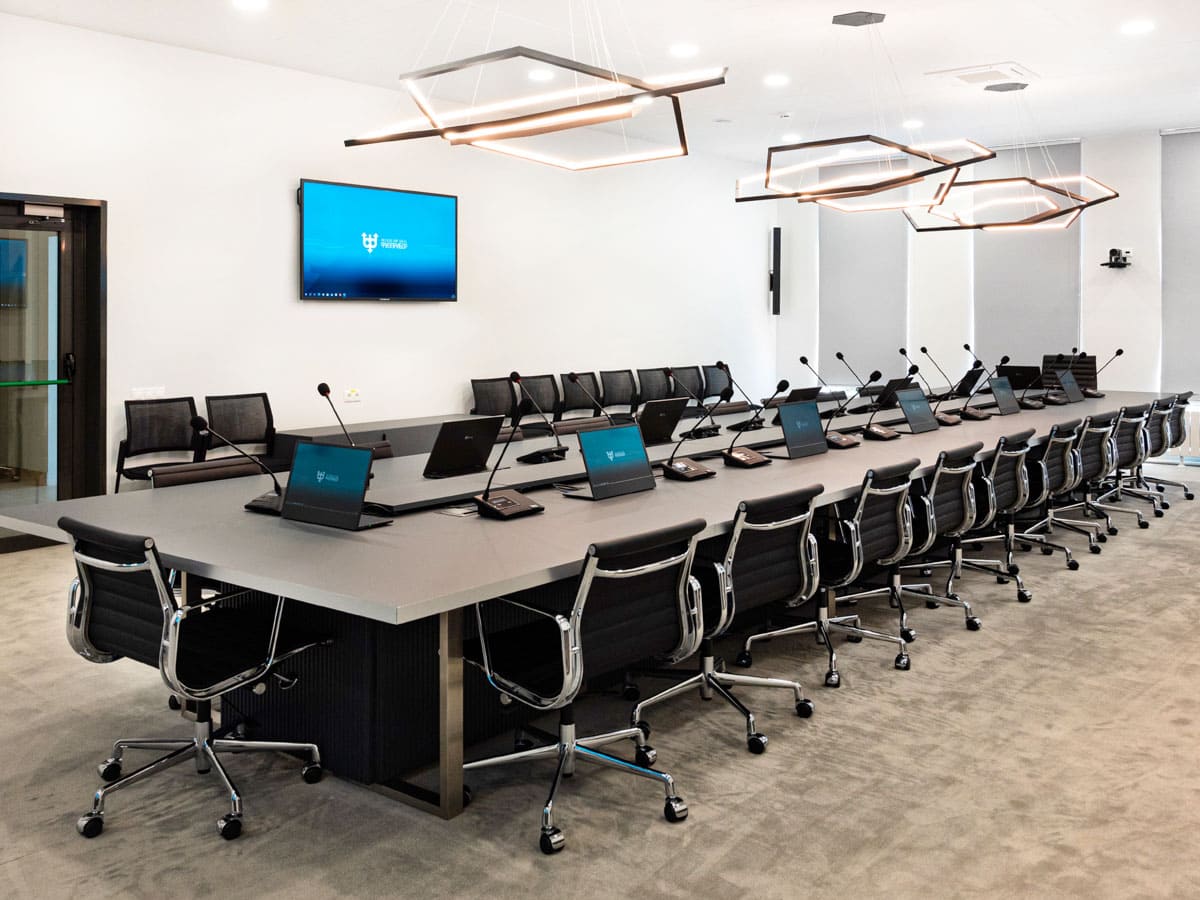

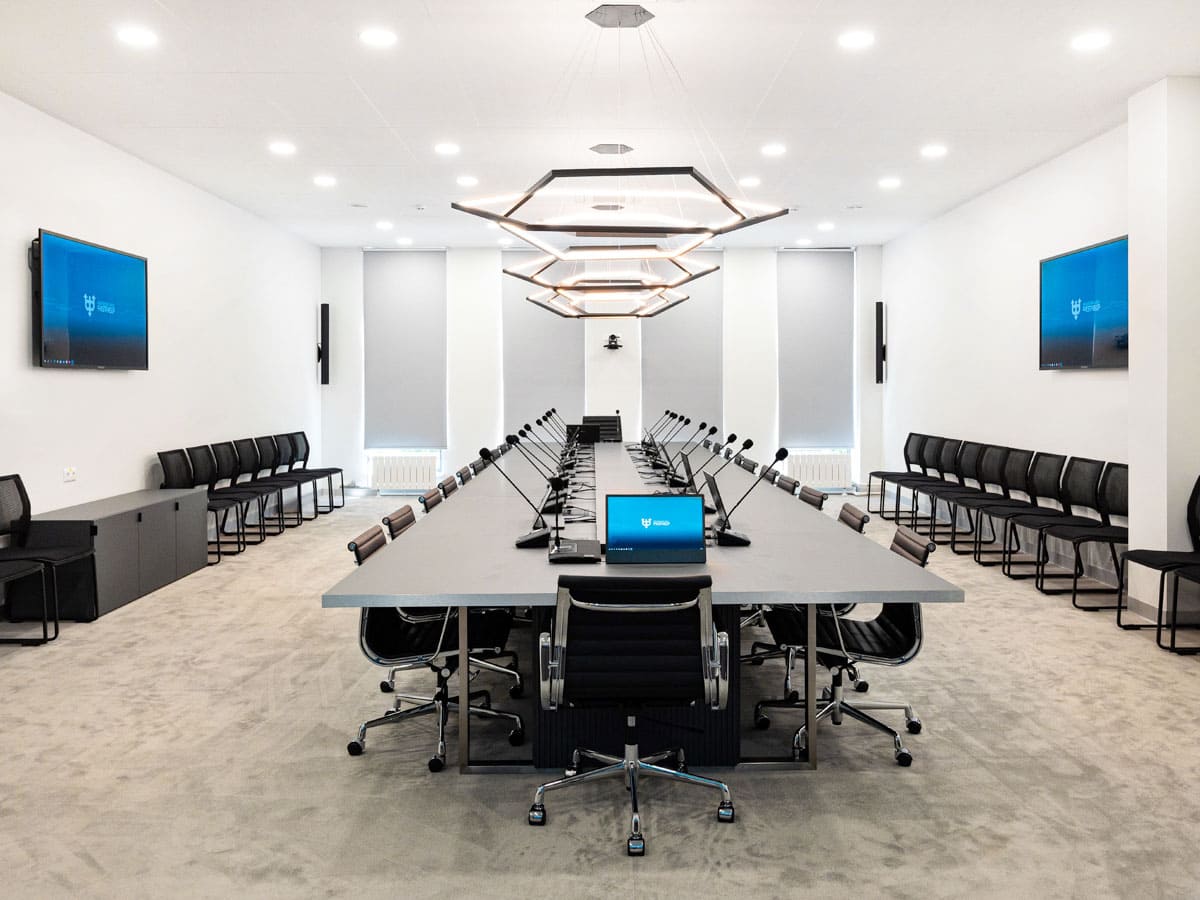

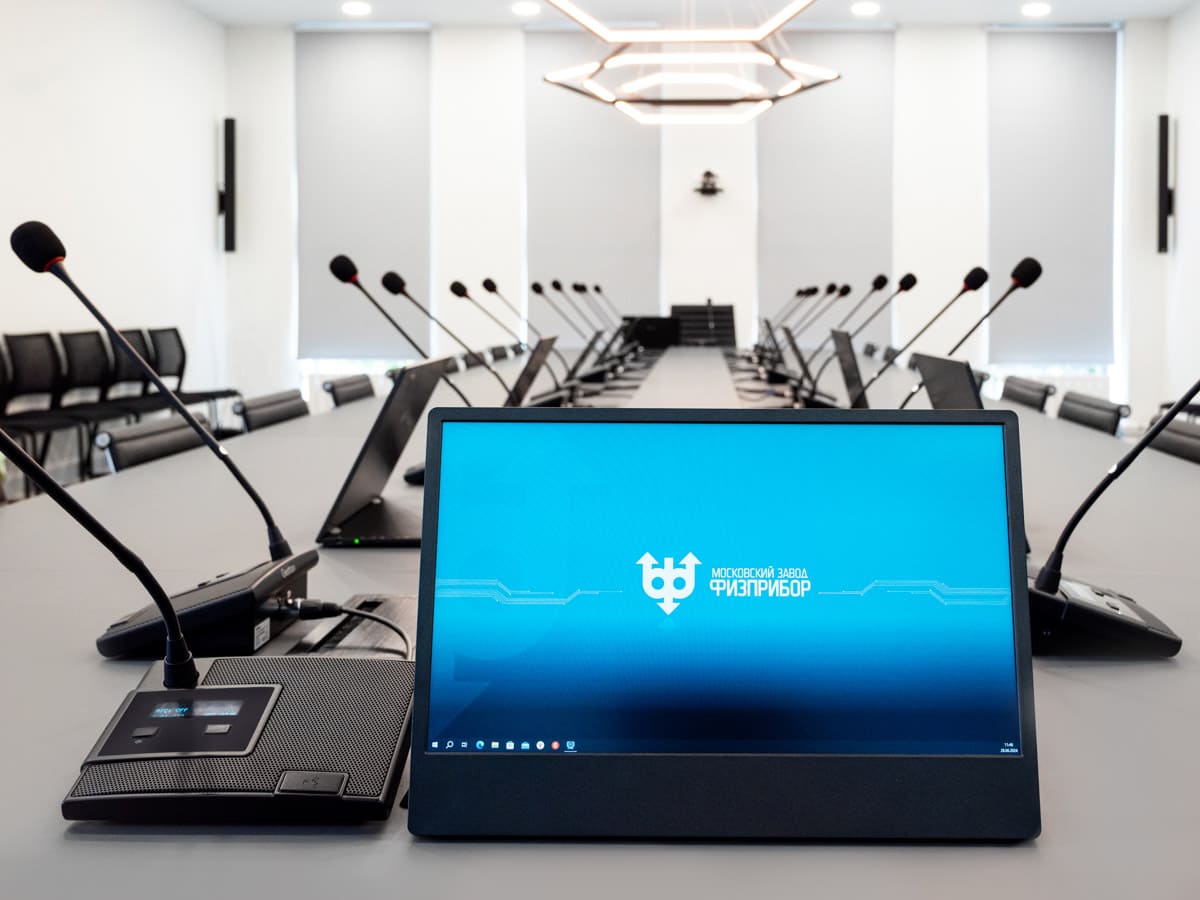

В центре зала расположен стол, за которым могут разместиться 22 человека. Вдоль стен – стулья, которые расширяют число участников встреч.

Специалисты нашей компании предусмотрели все сценарии использования конференц-зала и оснастили его необходимым оборудованием. Вот, что получилось.

Фотографии проекта

Четкое изображение при ВКС и локальных мероприятиях

Помещение многофункциональное, а значит, число участников может быть различным. Более того, располагаться люди могут в разных частях конференц-зала. Поэтому мы предложили универсальное решение для видеотображения. Чтобы максимально комфортно было каждому участнику, где бы он ни находился.

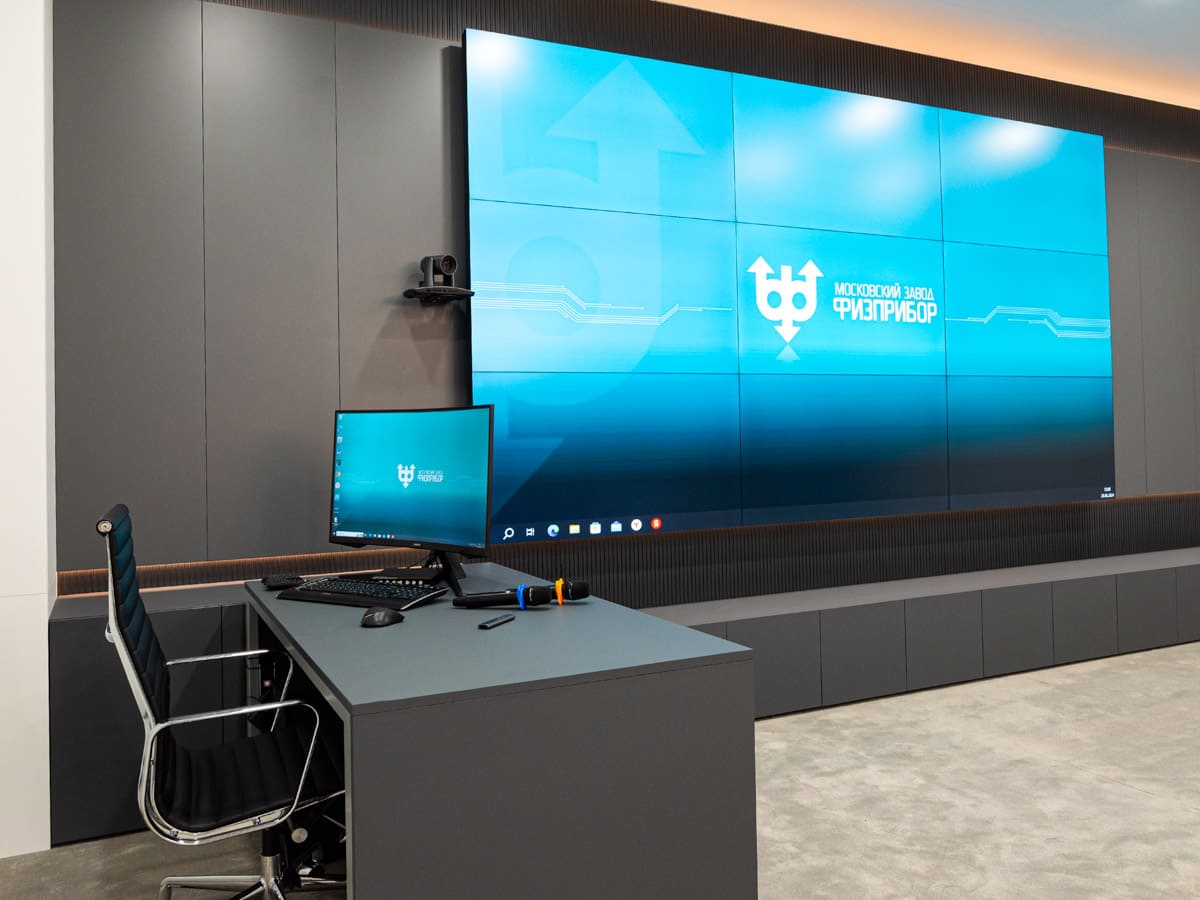

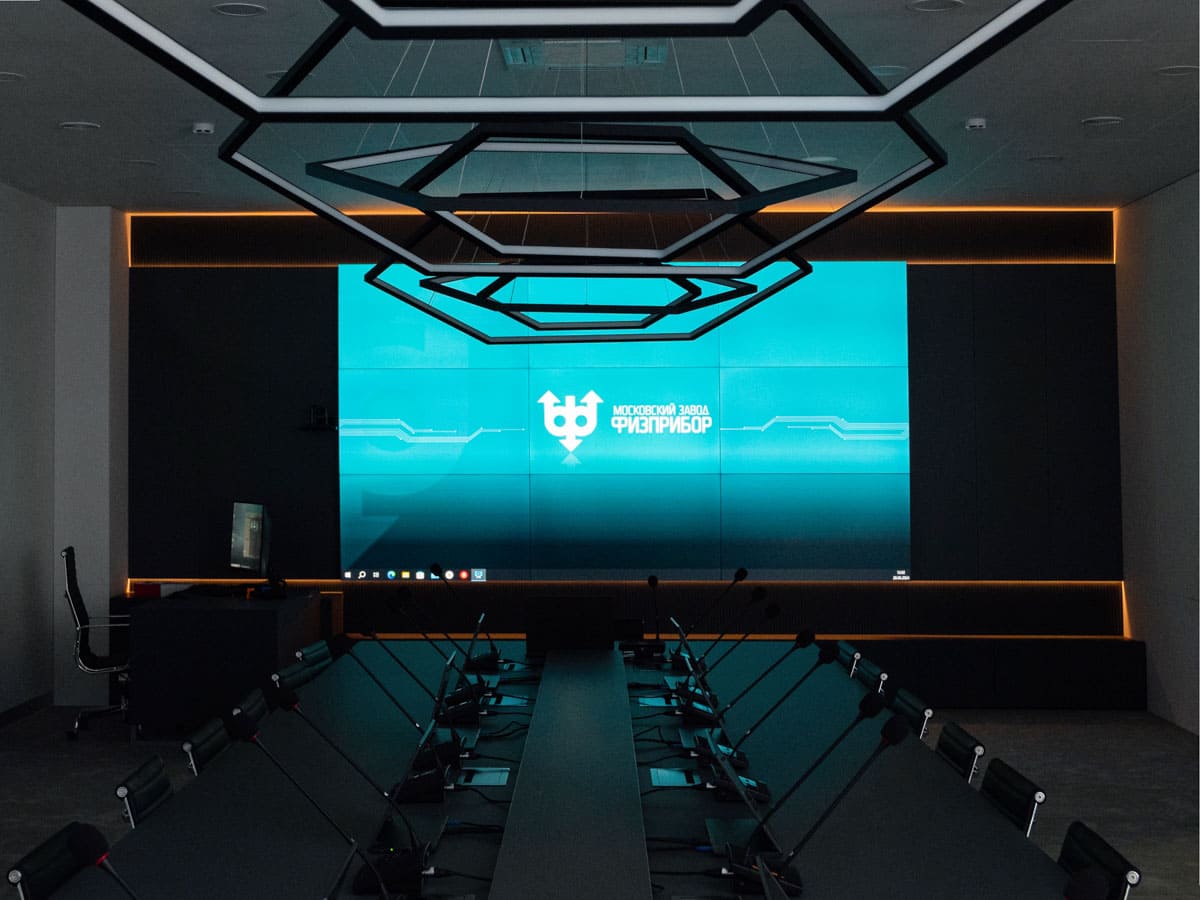

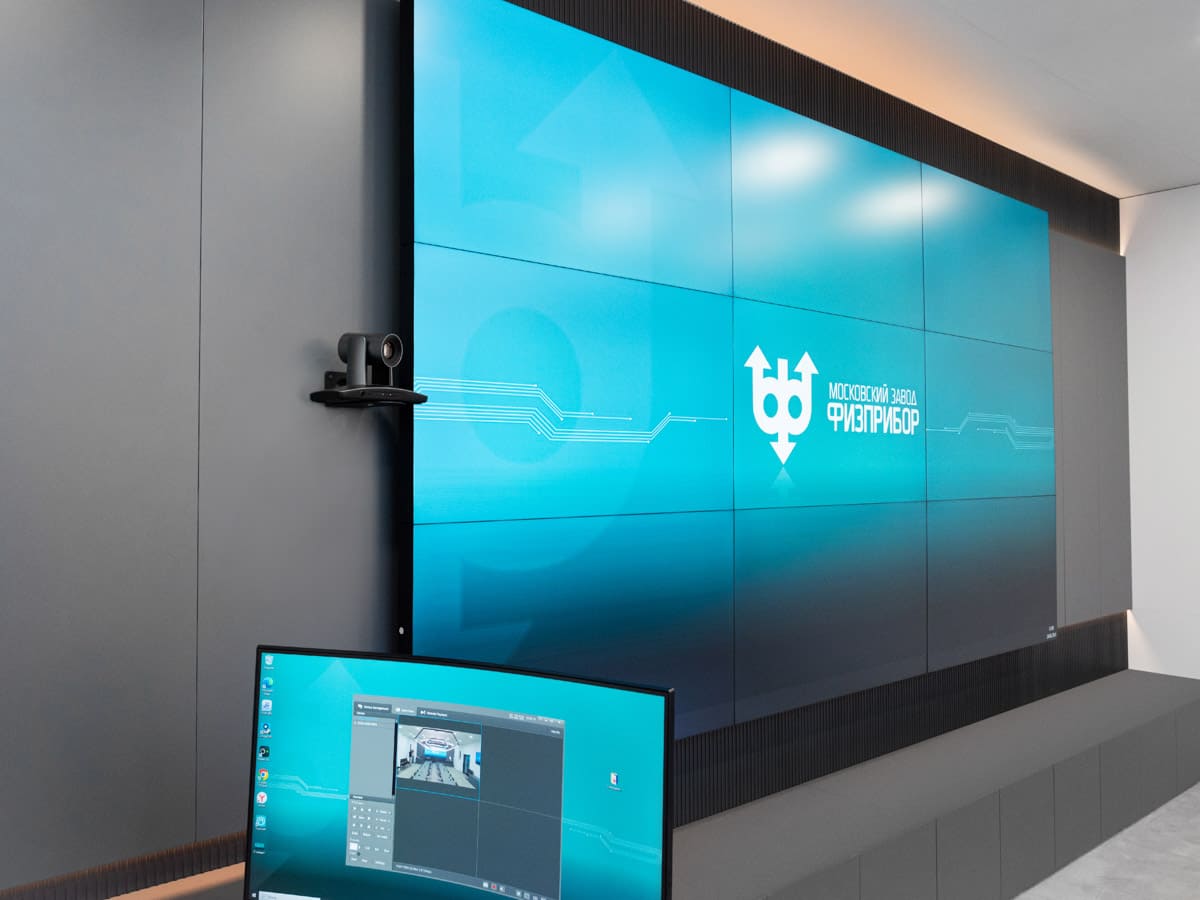

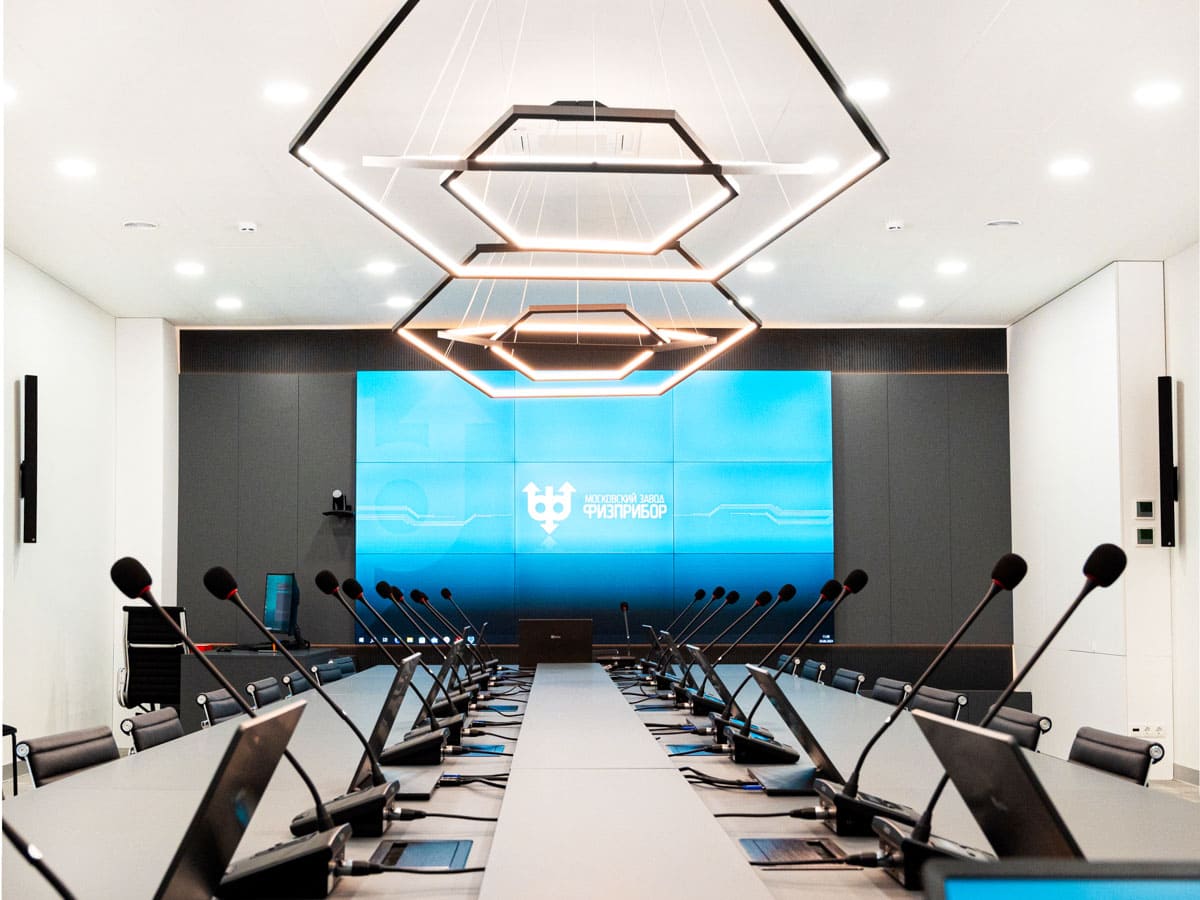

Видеостена 3х3м с настенным каркасом. Вписана гармонично – так, что ни в полу, ни в потолке нет кабелей, креплений, дополнительного оборудования. Только видеостена. Современное стильное решение. Особенность видеостены в том, что она создает четкое однородное изображение – шов между видеопанелями всего 0.88 см. В линейке панелей для видеостен - это минимальное расстояние, которое вообще возможно.

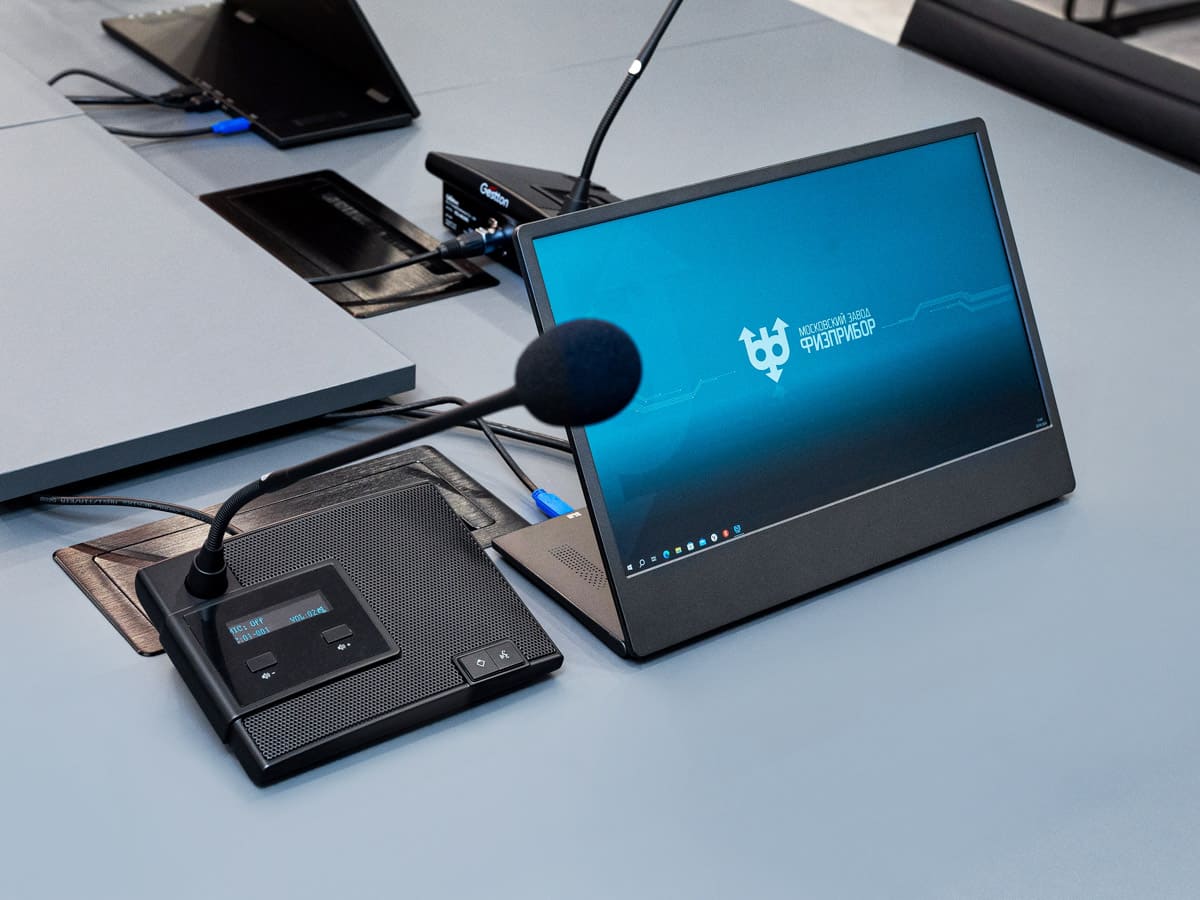

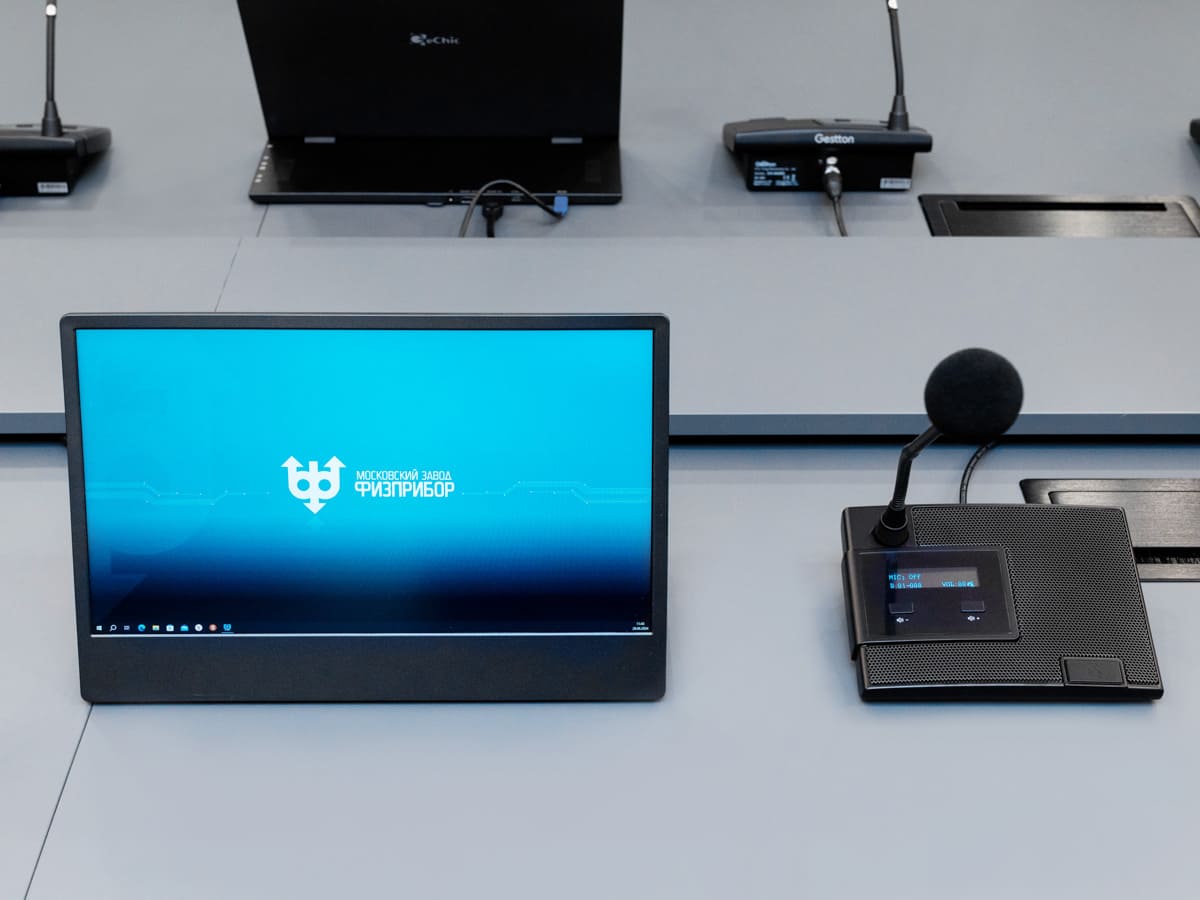

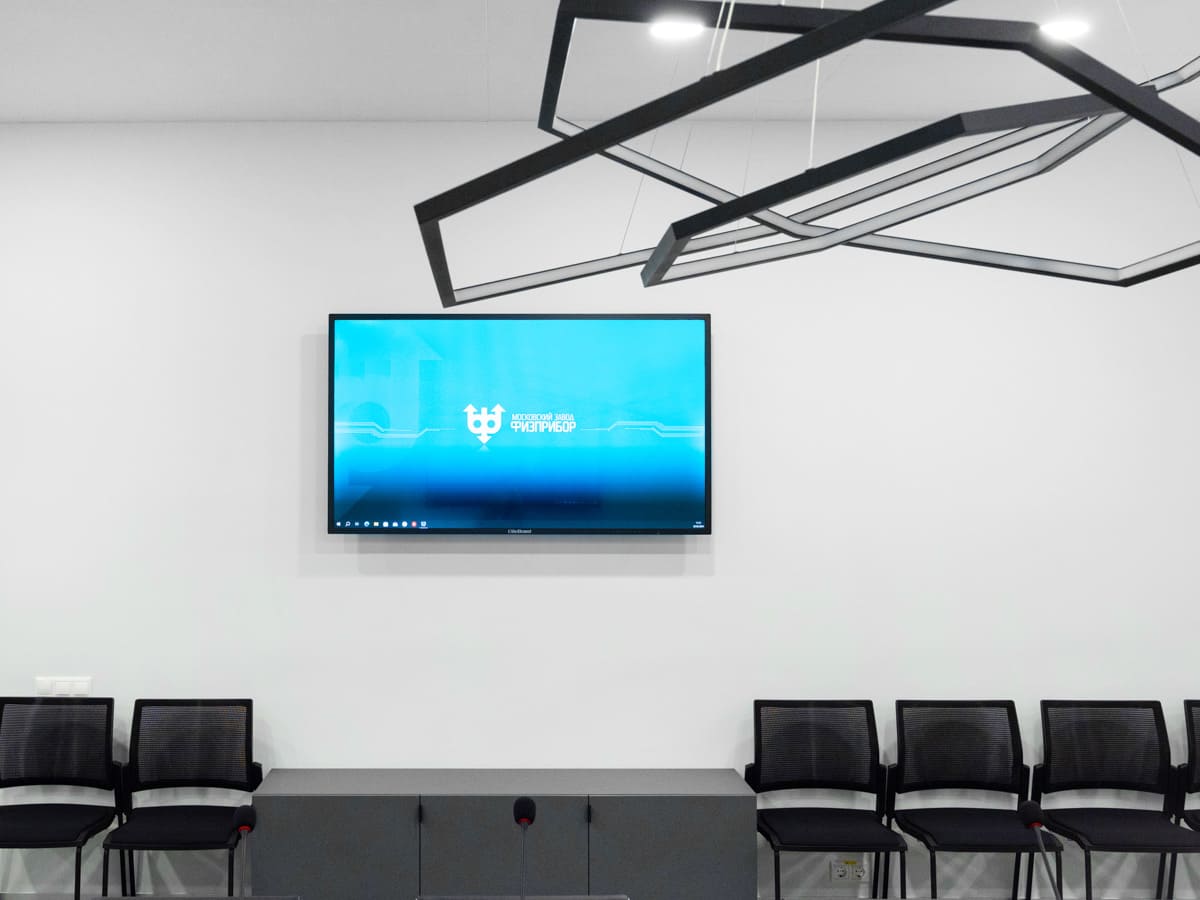

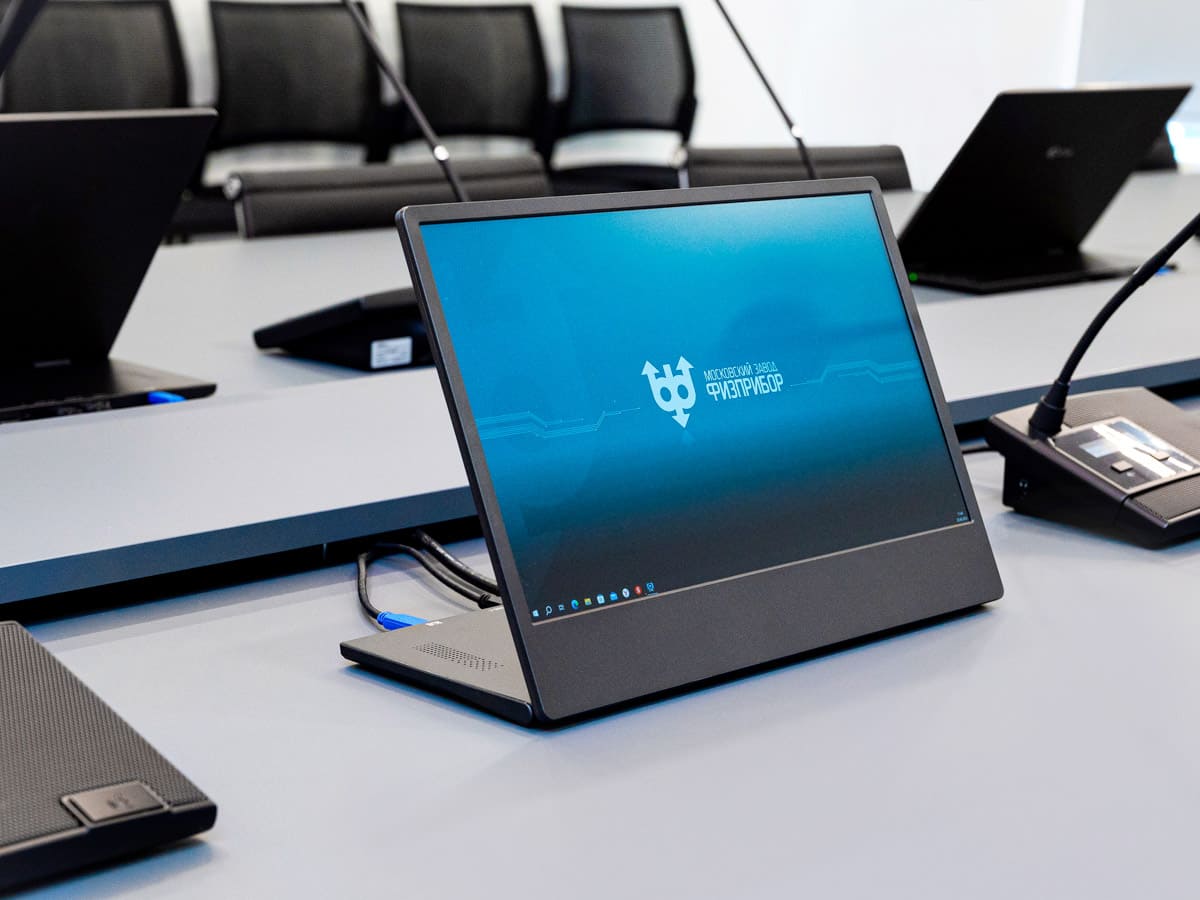

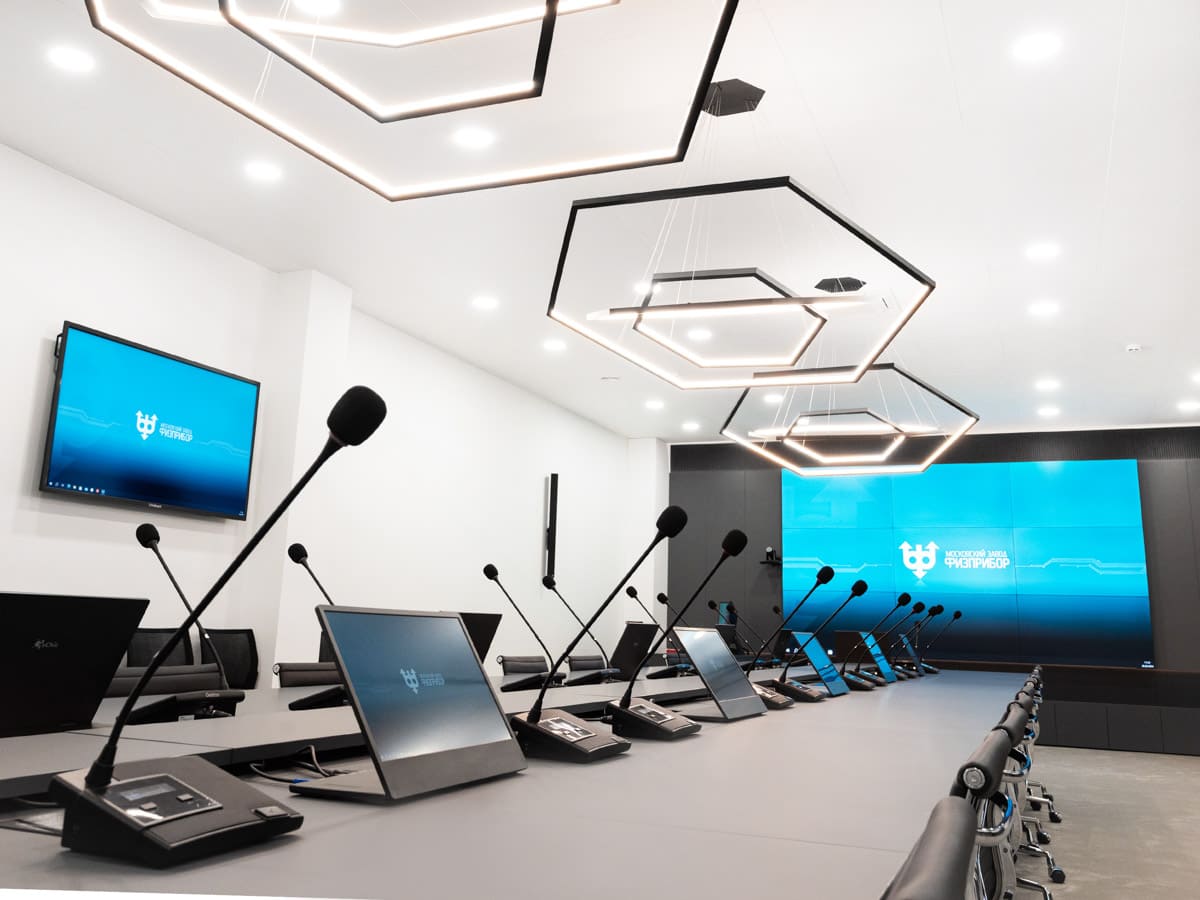

Дублирующие телевизоры на стенах, а на столе портативные мониторы GeChik, чтобы было удобно смотреть презентации с цифрами и графиками.

В ходе ВКС на видеостене, телевизорах и мониторах транслируется изображение от удаленных собеседников. Во время локальных мероприятий – презентации и документы докладчиков.

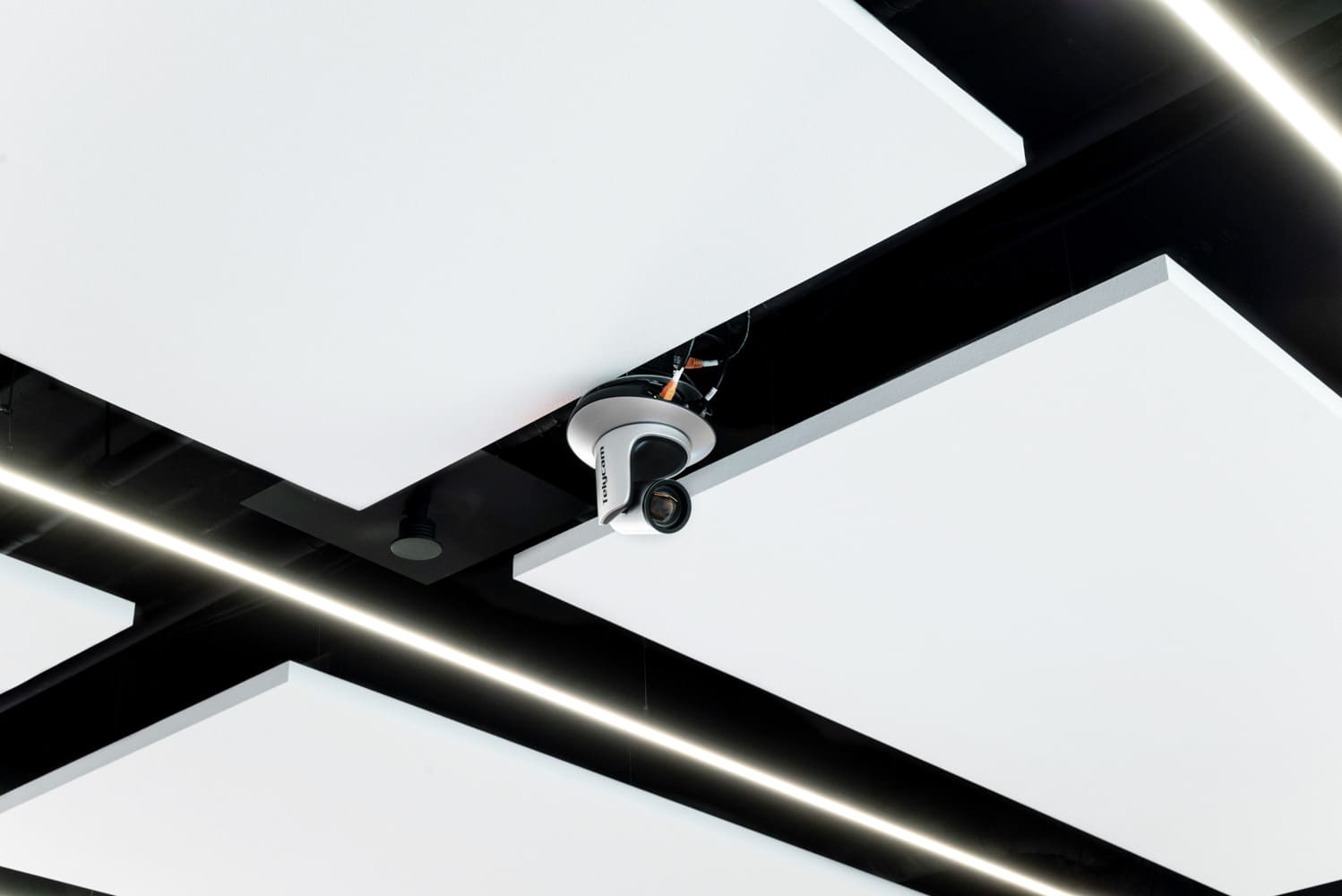

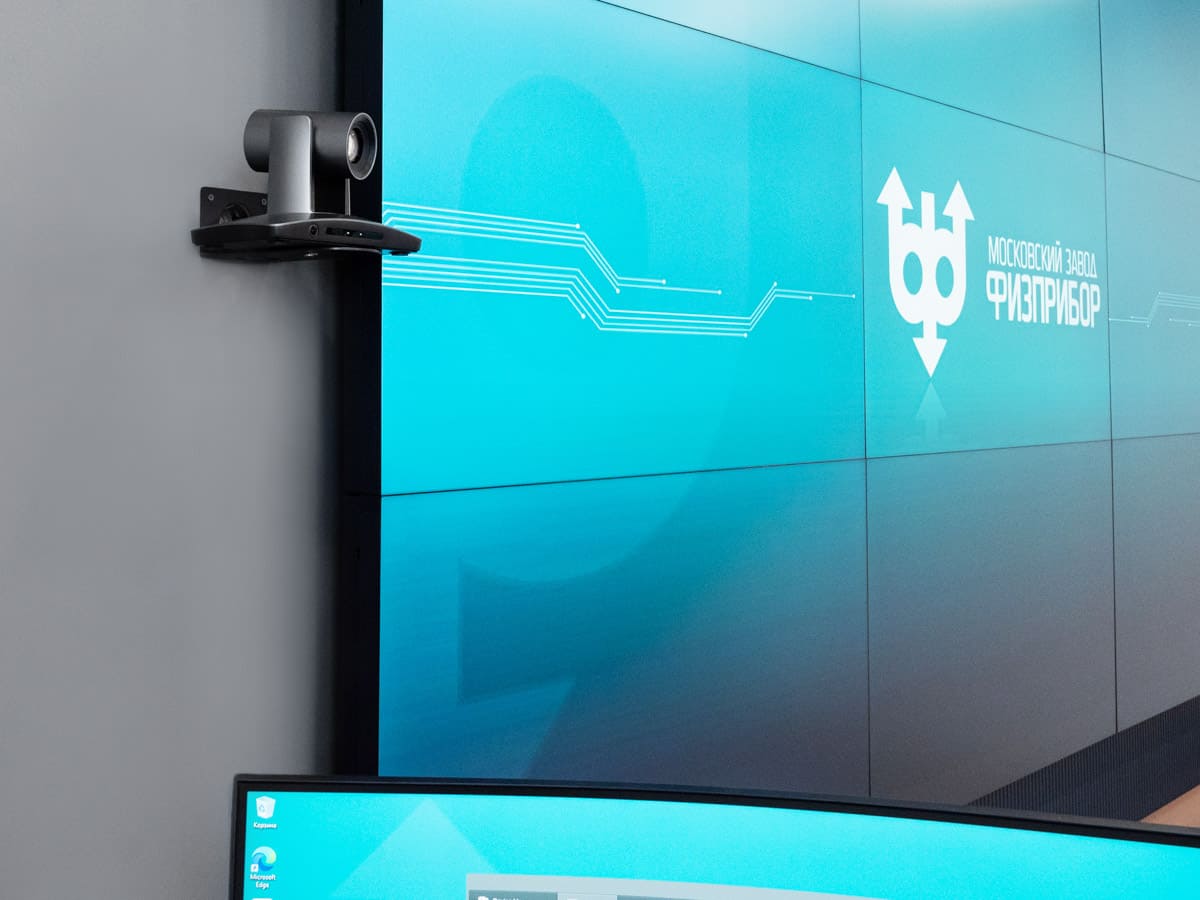

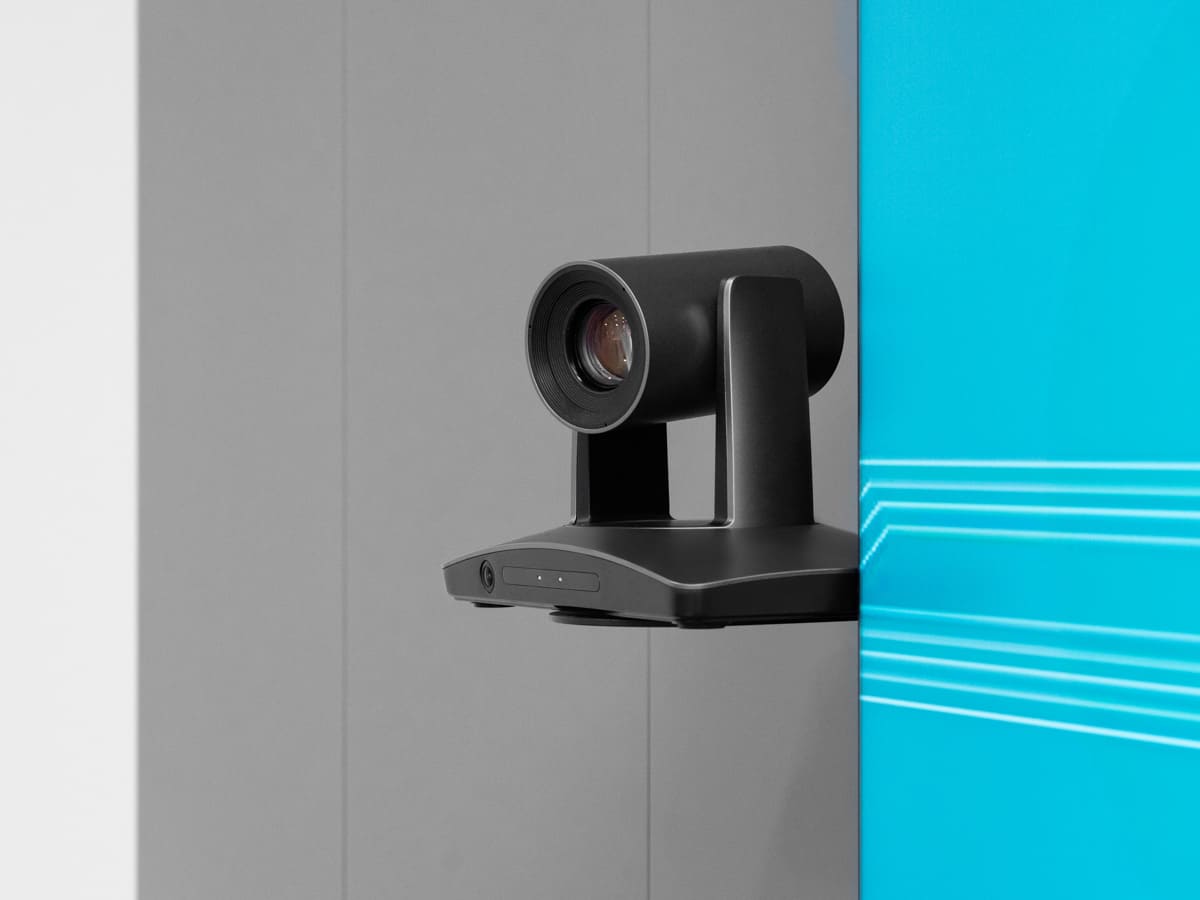

Две камеры А20L установлены друг напротив друга.

Первая камера расположена над видеостеной и снимает участников конференции. Она может снимать общий план или в режиме лектора наводиться на говорящего человека, вне зависимости от того, где он расположился – за столом или у стены. Дополнительно мы настроили пресет наведения камеры на генерального директора, который сидит с торца стола - напротив видеостены.

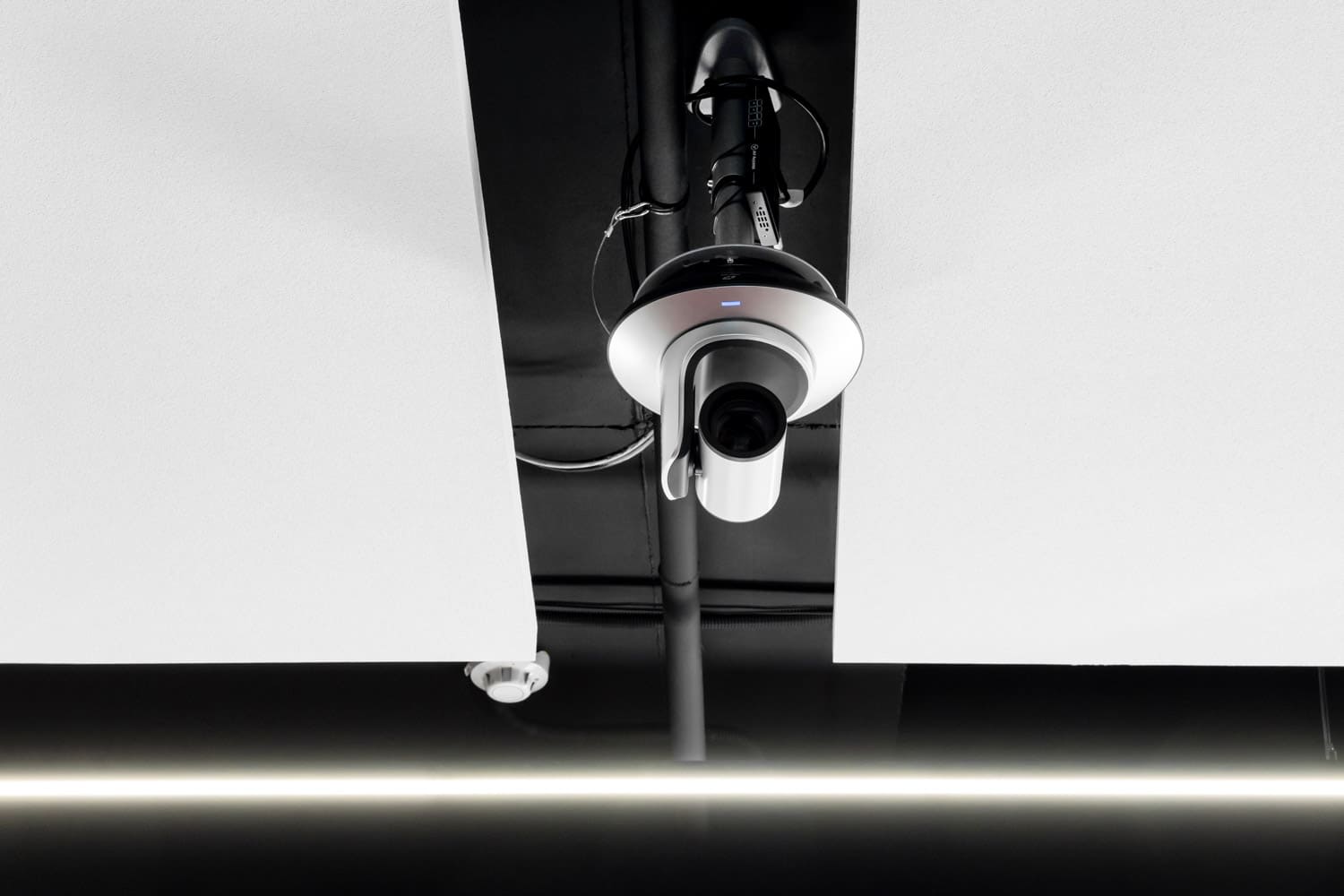

Вторая камера направлена на видеостену. Она тоже дает общий план, но с другой стороны помещения. Мы предусмотрели ряд сценариев и настроили для них пресеты:

• Один сценарий – камера снимает только видеостену, транслируя с нее изображение.
• Другой сценарий – захват лектора, который докладывает, стоя возле видеостены. В этом случае камера снимает докладчика крупно. Видеостена в кадр не попадает, а презентация у участников ВКС выводится на экран.

Переключение картинок между камерами происходит естественно и плавно, что создает дополнительный комфорт для собеседников в ходе ВКС.

Учитывая, что конференц-зал является многофункциональным помещением, мы предложили следующее решение для захвата и трансляции звука:

• Конгресс-система, чтобы усилить голоса участников за столом при ВКС или локальных совещаниях;

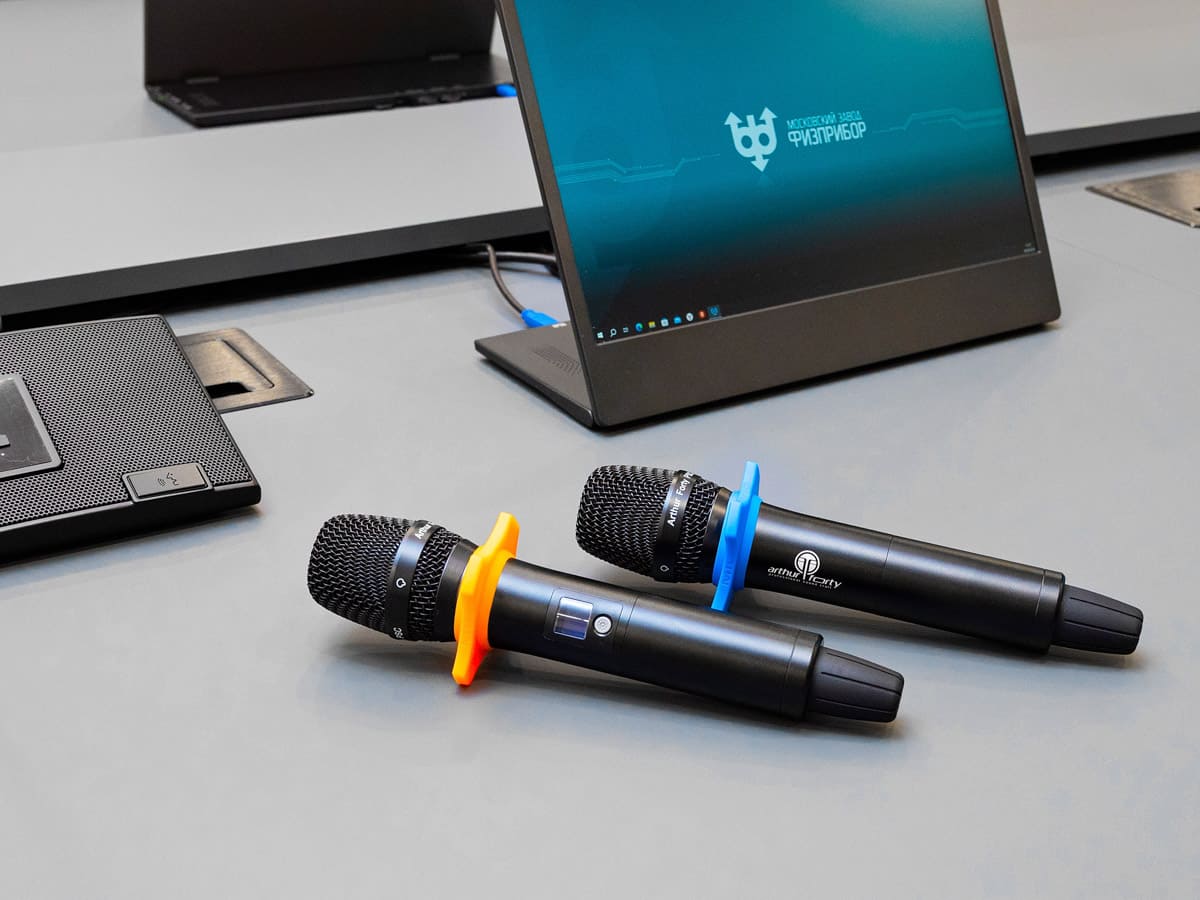

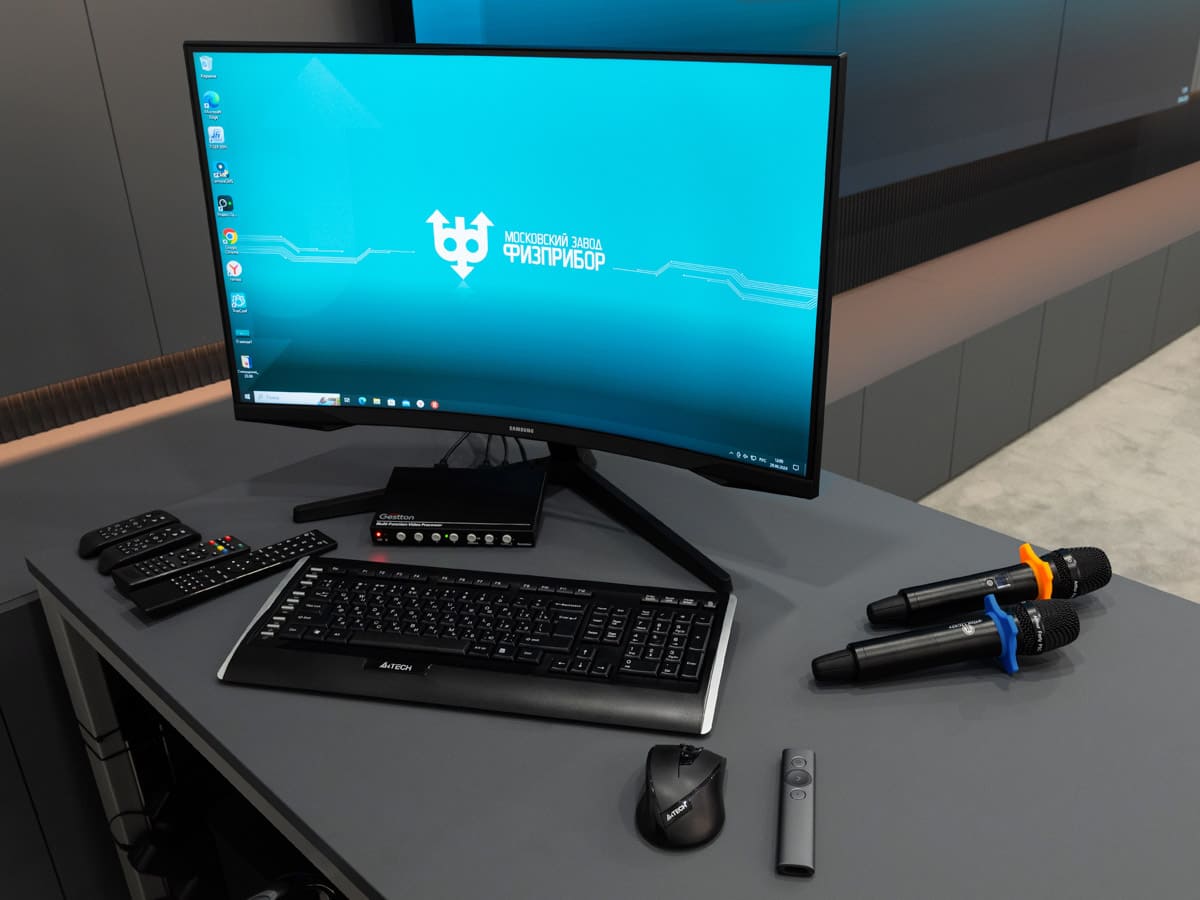

• Радиомикрофоны - усилить голоса участников, расположившихся на посадочных местах у стены;

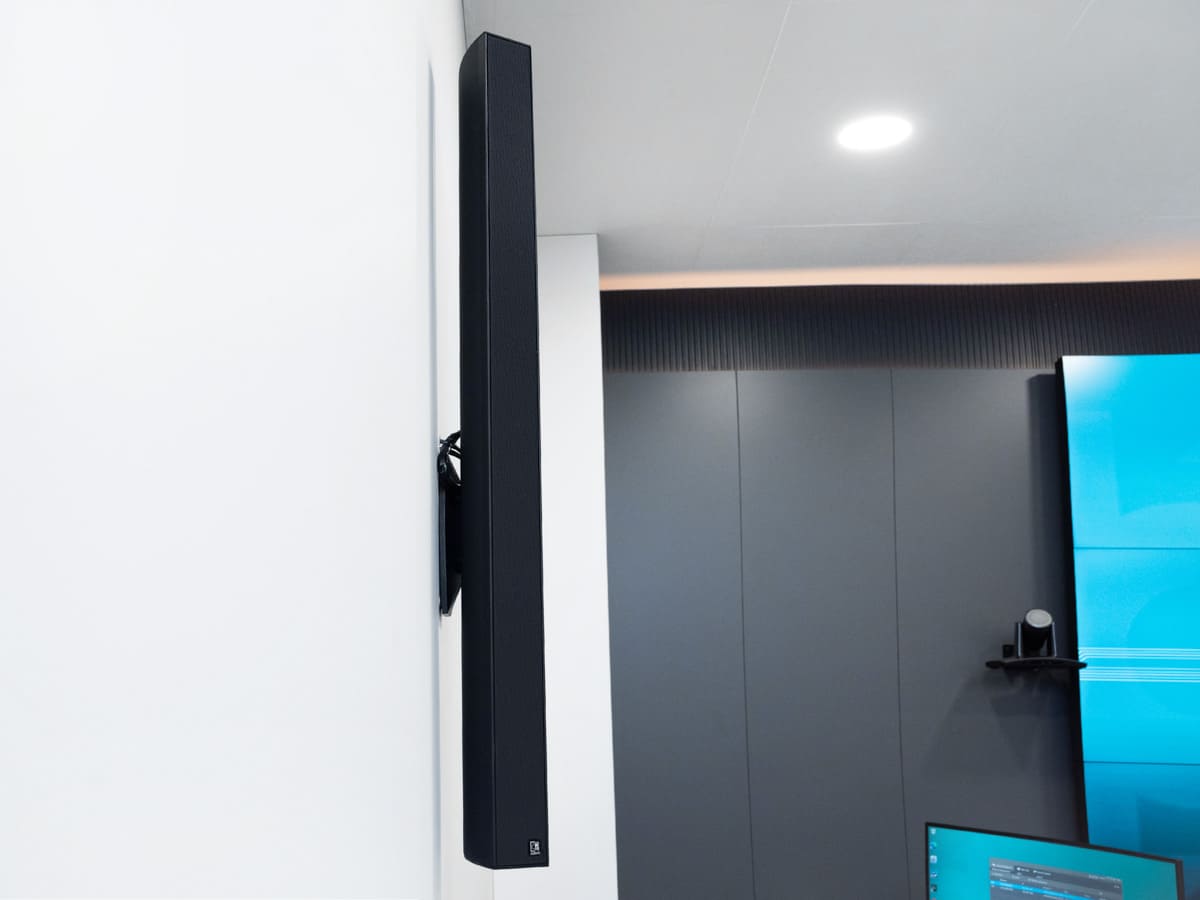

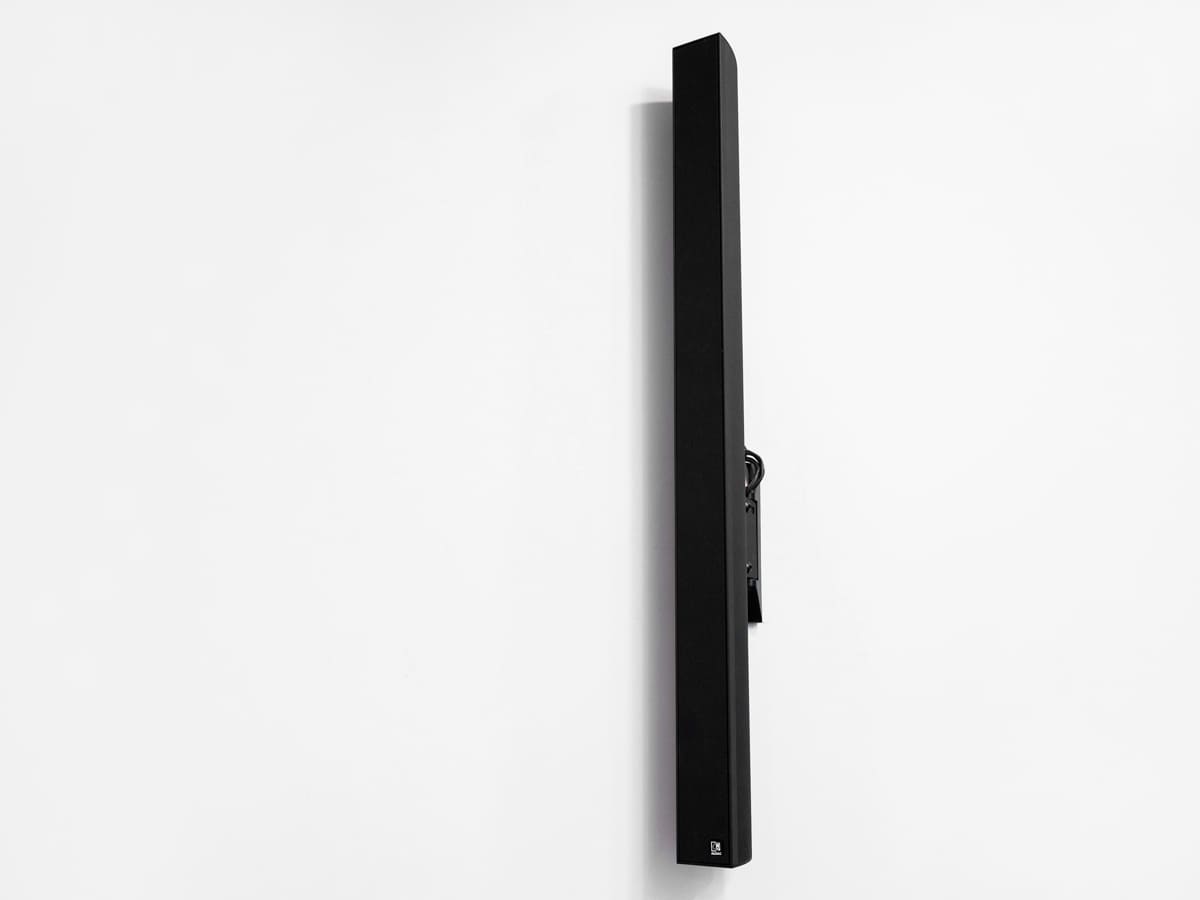

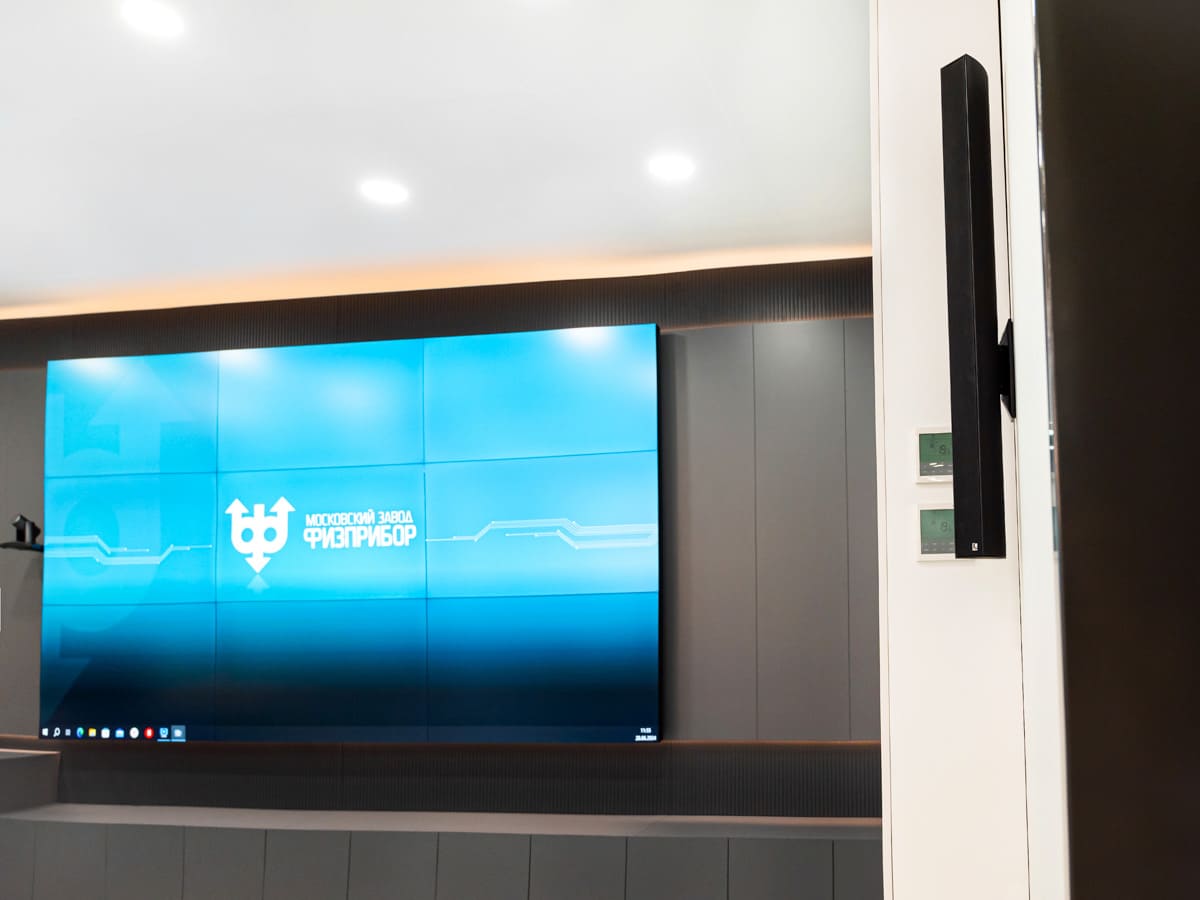

• Акустические колонны - вывод звука при ВКС. Они отлично вписались в интерьер. Узенькие колонны, 1 метр высотой, в элегантном корпусе из алюминия.

Все коммуникации спрятаны - используются закладные конструкции. Витая пара идет от двух камер к двум дублирующим телевизорам и мониторам под столом. С рабочего места оператора под стол идет кабель, он спрятан в пол. На этапе ремонта помещения для кабеля была сделана штроба. Для серверного оборудования отдельный телекоммуникационный шкаф. Шкаф встроен в мебельную инфраструктуру и не бросается в глаза. В нем созданы оптимальные вентиляционные условия для оборудования.

Тип помещения:

конференц-зал 30 м²

Заказчик:

Крупная компания

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж оборудования, пусконаладка

О задаче

События происходят в центральном офисе крупной авиакомпании. Но мы не можем ее назвать по причине NDA (соглашение о неразглашении). С другой стороны, в описании проекта ключевая роль не имя заказчика, а интересная задача, которую мы решили.

Итак. Конференц-зал, в котором проводятся ВКС с собеседниками высокого уровня: с партнерами и представителями государственных структур. Площадь помещения 30м², в центре расположен большой стол, за которым располагаются 10 участников. Задача: внедрить полноценную современную конгресс-систему.

Посмотрите, как изменился конференц-зал после работы специалистов “Смарт-АВ”.

Фотографии проекта

Было: неудобное устаревшее решение

В конференц-зале было установлено устаревшее решение. ВКС проводились в Teams. Комплект оборудования включал в себя спикерфоны, телевизоры, камеры и кнопку ClickShare Barco, позволяющую делиться контентом. Сердце системы — блок управления Lenovo 11S30003RU. Микрофон участники передавали друг другу, чтобы собеседники четче слышали говорящего.

Скажем откровенно, решение вполне рабочее, но … неудобное для участников и не соответствующее уровню проводимых мероприятий. Звук обеспечивает, но не четкий.

Стало: функциональное и современное решение

Вот как изменились возможности конференц-зала для проведения ВКС высокого уровня.

За него отвечает PTZ-камера Telycam TLC-300-IP-12 с 12-кратным зумом, которая автоматически наводится по запрограммированному пресету положения камеры.

Его создают конгресс-система Gestton 3500, аудиопроцессор S-Track TIGER 44N, проводные и беспроводные микрофоны.

• Конгресс-система, к которой подключены 10 профессиональных проводных микрофонов. Больше не требуется передавать микрофон из рук в руки. По возможностям конгресс-система практически не уступает флагманам этой линейки. Отличие лишь в том, что у модели 3500 нет веб-интерфейса для управления, а для соединения ей требуется свой проприетарный кабель.
• Аудиопроцессор включает в себя автоматический микшер, эхо- и шумоподавление, а также алгоритм подавления акустической обратной связи. Он повышает прозрачность и чёткость речи, а также устраняет внешние шумы.
• Радиосистема ARTHUR FORTY U-9900C с двумя ручными микрофонами. Их используют участники ВКС, которые сидят на дополнительных креслах вдоль стен.

Он управляет конференцией с помощью сенсорного монитора GeChic On-Lap M505I. На него транслируется рабочий стол компьютера, который спрятан под столом в нише, а соединение по usb позволяет работать с рабочим столом компьютера.

Особенности этой модели: емкостные сенсорные экраны с поддержкой до десяти точек касания и складная конструкция с возможностью регулировки угла наклона. Функциональное решение для комфортной работы.

Тип помещения:

Учебная аудитория 70 м²

Заказчик:

Федеральное государственное бюджетное научное учреждение «Федеральный научный центр – Всероссийский научно-исследовательский институт экспериментальной ветеринарии имени К.И. Скрябина и Я.Р. Коваленко Российской академии наук» - ФГБНУ ФНЦ ВИЭВ РАН

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж и пусконаладка оборудования

О задаче

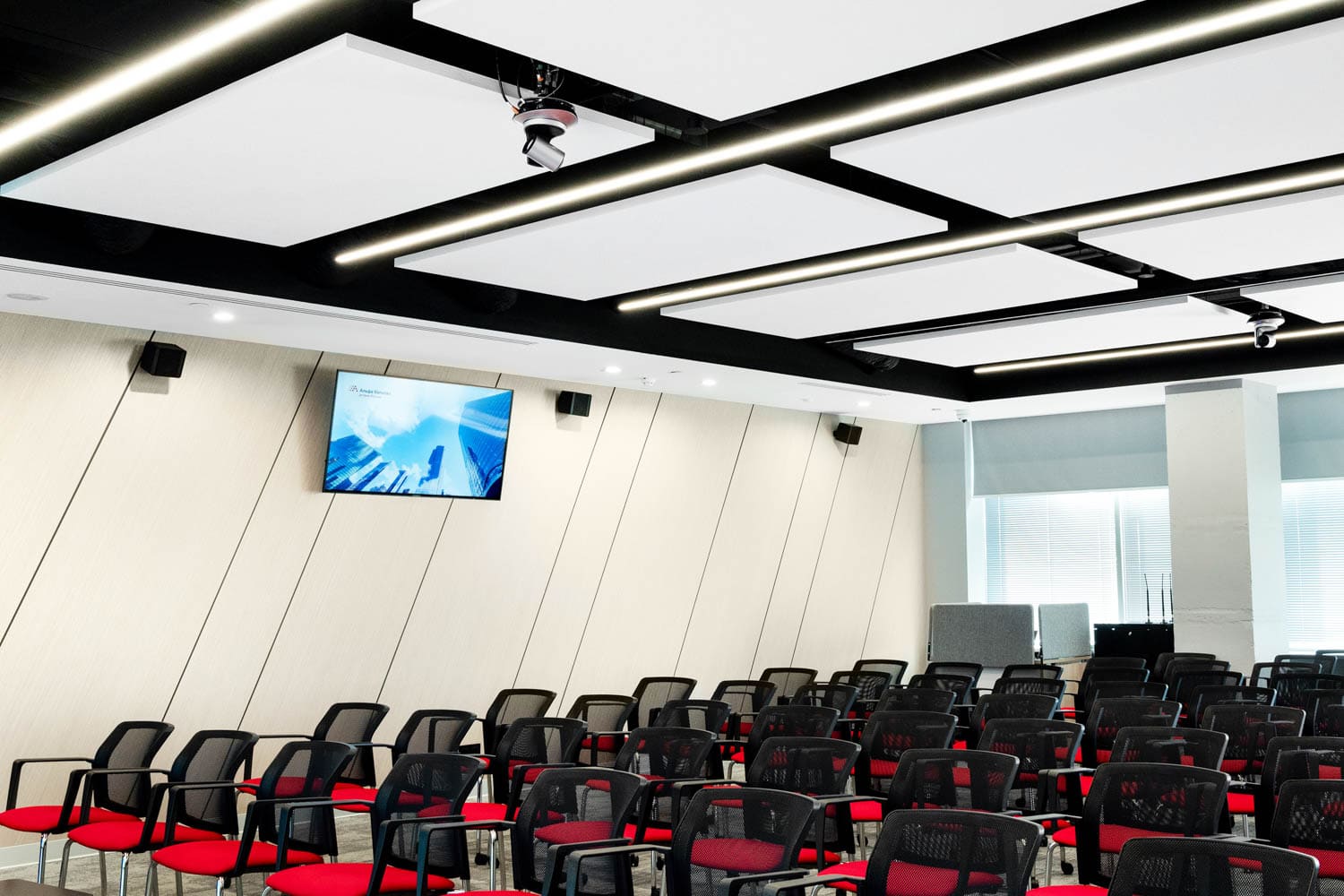

Конференц-зал на 100 слушателей, в котором должны проводиться различные мероприятия, от презентаций и собраний, лекций и курсов повышения квалификации специалистов в сфере ветеринарии, заседаний ученого совета и защиты научных работ, до осуществления ВКС с участием ученых из разных стран мира, представителей научных центров и вышестоящих инстанций. Проведение этих мероприятий должно фиксироваться – записываться с помощью видеокамер. Требовалось выполнить модернизацию имеющегося у заказчика оборудования, обеспечить новый качественный уровень зала.

Фотографии проекта

• Подбор и закупка оборудования
• Оснащение конференц-зала "под ключ"

Какие трудности ожидали нас в этом проекте?

Бюджет проекта накладывал определенные ограничения. Представители заказчика мудро подошли к постановке задачи. Они понимали, что среди имеющегося оборудования есть современные модели, которые можно использовать в дальнейшем. Поэтому требовалось разработать такое решение, в котором подходящее оборудование будет дополнено нашими техническими средствами. В результате должна получиться современная мультимедийная система.

Мы были привлечены к работе на этапе ремонта. Дизайн-проект был уже утвержден, поэтому все оборудование мы вписывали в заданные рамки.

Приятно работать с представителями заказчика, которые относятся к подрядчикам так же, как и мы относимся к нашим клиентам – с уважением и вниманием! Дизайн-проект был разработан профессиональным дизайнером Яной Морсаковой, работы по отделке зала выполнял индивидуальный предприниматель Александр Родин. Наши специалисты буквально с первого слова нашли общий язык с коллегами. Яна и Александр подробно объясняли замысел проекта, требования заказчика к особенностям зала и его оснащению.

Мы учли все ее пожелания. Подобрали оборудование, идеально вписывающееся в дизайн-проект по всем характеристикам: цвету, габаритам и даже форме. Например, установили лючки фирмы Wize в трибуны президиума – они отлично сочетаются с трибуной. Подобрали камеры серого цвета, чтобы они оптимально вписались в дизайн.

Представители заказчика очень ответственно подошли к задаче. Они предоставили детальное ТЗ, в котором было учтено все до мелочей. Более того, скрупулезно оценивали все наши предложения. Согласовывали каждую линию коммуникации, каждую единицу оборудования. Задавали меткие вопросы и ждали обоснований, почему выбрана та или иная модель.

Вот такие три уровня сложности прошли мы в рамках этого проекта. А как же работа наших специалистов? Без ложной скромности заметим – как всегда, на высоте. Вписались в бюджет. Подобрали подходящее оборудование. Выполнили все работы. Круглосуточно были на связи. Что привело к закономерным результатам. Проект принят, и по итогам работы мы получили заказ на оснащение второго помещения.

Что получилось в итоге

• Конгресс-система Gestton EG-3500, состоящая из 8 микрофонов. Семь для делегатов. Один установлен на кафедре для председателя. Он «врезан» в трибуну и оптимально в нее вписывается. Такое решение позволило сэкономить место на притрибунной плоскости, туда докладчик может поставить ноутбук от 15” до 21”.
• Аудиоматрица S-Track Tiger связывает звуковые потоки с конгресс-системы для передачи в ВКС. Она защищает от появления эха, помех и обратной акустической связи. В зале уже были установлены усилитель и трансляционная акустика. Мы их использовали в проекте – подключили к аудиоматрице S-Track.
• Выполнили подзвучку, чтобы все участники мероприятия отчетливо слышали выступающего на сцене и коллег в зале.

• Три камеры охватывают сцену и президиум. Две находятся на ручном управлении оператором, а третья автоматически наводится на активный микрофон.
• Две профессиональные панели Diello с матрицами от LG подвешены на настенные кронштейны и служат для отображения конференции.Панели Diello обладают рядом весомых преимуществ. Дают четкую картинку. По техническим характеристикам не уступают моделям известных брендов, а стоят значительно дешевле. Более того, они всегда есть в наличии, что сокращает сроки выполнения проектов.
• Телевизор с диагональю экрана 55” используется в качестве мобильного средства отображения – в нужные моменты его можно подкатывать ближе к президиуму.
• Персональный монитор GeChic для председателя. На него дублируется изображение с трибуны докладчика.
• Для трансляции презентации используется новый моторизированный экран и современный проектор с проекционным соотношением 16:10. Он обладает хорошей контрастностью и большой яркостью.

• Видеомикшер AVMatrix совмещает в себе пульт управления камерами, а также включает в себя устройство для соединения видеопотоков с двух камер. С его помощью можно управлять камерами, а также микшировать различные виды изображения (например, делать картинку в картинке).
• Все функции переданы оператору. Он управляет камерами. Выводит с операторского места файлы туда, куда требует ситуация. На проектор, на монитор председателя, на экран позади президиума и на дублирующие панели. Управляет экраном: поднимает и опускает его.
• Матричный коммутатор Prestel и видеомикшер AVMatrix – функциональная система переключения источников сигнала. Использование этого оборудование позволило значительно сократить траты на коммутацию.

Тип помещения:

Конференц-зал 65 м²

Заказчик:

Крупный банк

Задача:

Разработка ТЗ, подбор, закупка, монтаж оборудования, пусконаладочные работы

О задаче

Представьте роскошный конференц-зал. Название у него соответствующее – «Зал Правления». Здесь ТОП-менеджмент банка проводит видеоконференции и локальные совещания. Требовалось учесть все сценарии использования, разработать технологичное решение и оснастить зал мультимедийным оборудованием.

NDA (соглашение о неразглашении) не позволяет нам назвать это финансовое учреждение. Но не сомневайтесь, банк – действительно крупный. Входит в ТОП-25 по размеру активов среди всех банков России.

Фотографии проекта

Результат работы

Решение должно было соответствовать высоким требованиям, как техническим, так и эстетическим. Это же «Зал Правления»! Специалисты «Смарт АВ» разработали и реализовали именно такое решение. Судите сами.

ВКС может проходить по нескольким сценариям. В одном режиме камеры снимают только общий план. В другом – наводятся на говорящего. В третьем камеры транслируют только председателя собрания. Нужный сценарий выбирается нажатием соответствующей кнопки на планшете оператора. Клик, и все. Дальше оборудование работает автоматически. При необходимости оператор может менять режимы работы, отключать камеры или микрофоны. Все это возможно благодаря использованию контроллера управления Crestron.

Автонаведение настроено на звуковые лучи от настольных микрофонов. Это оригинальное решение. Обычно автонаведение настраивается на потолочные микрофонные массивы или на конференц-системы. В данном же проекте наведение выполняется именно на настольные микрофоны. Такой инновационный подход позволяет автоматизировать работу камер. Не требуется дополнительных устройств для привязки говорящего человека к пространству в зале.

В ходе ВКС собеседникам отлично слышно выступающих. Для этого используются два микрофона общего захвата звука и два дополнительных микрофона.

На трех стенах установлены 55-дюймовые модели, а при входе в зал — большая панель в 98 дюймов. Каждый дисплей является независимым источником отображения. Оператор может выводить разные изображения на дисплеи, если того требует сценарий проведения мероприятия.

Матричный и сетевой коммутаторы, аудиопроцессор, удлинители интерфейса HDBaseT по IP, комплекты передачи сигналов, видеокоммутатор, конвертер. Всего этого оборудования действительно не видно. Оно спрятано за дисплеями и работает как часы.

Тип помещения:

конференц-зал 60 м²

Заказчик:

Администрация Президента Республики Абхазия

Задача

Комплексная услуга по оснащению помещения. Проектирование, закупка оборудования, его доставка и монтаж.

О задаче

Скажем откровенно, из Администраций Президентов к нам обращаются не часто. Если честно, то это первый проект такого уровня – государственного.

С другой стороны, заметим, что ко всем клиентам мы относимся максимально внимательно и подходим к реализации их проектов тщательно. Кого-то такой запрос мог удивить, но только не нас.

Что требовалось сделать? Оснастить конференц-зал оборудованием. Кроме высокого государственного уровня заказчика, были у проекта и дополнительные особенности. Вот что от ждал от нас клиент.

В зале заказчик планировал проводить ВКС, пресс-конференции и локальные совещания.

В тех случаях, когда в зале проводятся локальные конференции, оборудование для ВКС должно легко убираться со стола. Буквально одним ловким движением руки ассистента.

Заказчик планировал использовать это оборудование не только в данном конференц-зале, но и в помещении большей площади и с большим числом участников. Требовалось предусмотреть масштабирование.

Эту задачу, как и сотни других задач, требовалось решить оперативно.

Нам не привыкать к сложностям – мы приступили к работе.

Фотографии проекта

Источники фото: https://apsnypress.info/ru/home/novosti/item/7040-lasha-ashuba-prinyal-delegatsiyu-gosdumy-rf?tmpl=component&print=1, http://presidentofabkhazia.org/about/info/news/?ELEMENT_ID=16056

Решение, которым мы гордимся

Конечно, мы гордимся каждым реализованным проектом. Этот – не исключение. Оцените, как мы выполнили все требования.

Теперь в конференц-зале можно проводить ВКС, пресс-конференции и локальные совещания. Для этого мы:

• Установили беспроводную конференц-систему Gestton EG-7230 с 17-ю беспроводными микрофонами. Один – для президента, а 16 пультов делегата – для участников.
• Дополнили ее беспроводной радиосистемой Arthur Forty с двумя ручными беспроводными микрофонами. Они нужны для сценария «Пресс-конференция», когда вопросы поступают от сотрудников пресс-службы, и президент на них отвечает в прямом эфире.
• Подобрали оптимальную для данного помещения PTZ-камеру. Зал довольно длинный – 12 м в длину. Поэтому мы предложили 20-кратную камеру SmartCam A20NS. Зум с запасом. Заказчик утвердил наше решение.
• Настроили сценарий наведения камеры на активный микрофон. Когда участник нажимает кнопку на своем пульте, система это считывает, и камера наводится на него. Для этого мы специально прописали в системе координаты каждого пульта и настроили логику. Наш алгоритм заменил человека – оператор больше не нужен.

Про функцию автонаведения камер на активный микрофонный пульт читайте в нашей статье.

Одним из плюсов конференц-системы Gestton EG-7230 является масштабируемость. К ней можно подключить до 250 микрофонных пультов. В будущем, когда потребуется провести ВКС с большим количеством участников, достаточно будет просто докупить дополнительные микрофоны.

В строгом соответствии с ТЗ предусмотрели возможность убирать оборудование для ВКС из зала. Конференц-система Gestton EG-7230 – беспроводная. Убирается со стола одним взмахом. Для камеры подобрали мобильный штатив. Под подоконником была небольшая ниша – там расположили “серверную” и спрятали в нее оборудование. Буквально за пару минут все оборудования для ВКС прячется, и конференц-зал готов для локальных совещаний.

Проект был реализован в сжатые сроки. Надо признать, что в этом нам немного помогли особенности помещения. Когда мы увидели его вживую, то предполагали, что нас ждут серьезные проблемы с акустикой. Помещение 12 метров в длину, а потолок – 5 метров! Но… опасения наши были напрасны. Акустически помещение было подготовлено отлично, что позитивно сказалось на сроках и бюджете.

Если в вашем зале не так хорошо с акустикой, как у нашего заказчика, читайте наши статьи “Акустическая подготовка комнат для проведения видеоконференций” и “Как улучшить акустику переговорных комнат”.

Тип помещения:

конференц-зал

Площадь:

примерно 50 м²

Количество участников:

17

В интересной детективной истории присутствуют следующие действующие лица: следователь, пострадавший, злоумышленник и … его тайный ассистент – он все портит, но его никто не видит. Гениальный детектив путем логических рассуждений вычисляет отрицательного героя и, конечно, коварного тайного ассистента.

Наши менеджеры недавно распутывали именно такую детективную задачу. Устраивайтесь поудобнее и смотрите, как мы справились с делом повышенной сложности.

Все события происходят в офисе крупной западной компании, которую мы из-за NDA не можем указать. Назовем ее «Корпорация Х», так даже интереснее.

Часть первая. Место происшествия

События разворачиваются в переговорной комнате с красивым интерьером. В центре расположился продолговатый стол длиной 10 метров - изящный как яхта. Над столом висит люстра, сияние которой удивляет, а размеры – приятно поражают. Стены – две из четырех – стекло.

Современно. Стильно. Элегантно. Чувствуется, что интерьер создан людьми со вкусом.

Оказалось, что дизайнеры интерьеров не очень хорошо разбираются в акустике. Поэтому два микрофона расположили в потолке так, чтобы они не «портили красоту». Получилось, что висят они за пределами стола. Интерьер не пострадал, а вот звук – увы. При проведении ВКС удаленные собеседники практически ничего не слышали. Тихо, шумно, ужасно.

Вот мы и добрались до пострадавшего. Им оказался звук!

Часть вторая. Отрицательная героиня

Почему хорошие микрофоны Shure MXA910 не справлялись со своей задачей? Оказалось, что на акустику негативно влияло эхо. Не простое, а большое. Две стеклянные стены большой площади друг напротив друга. Стекло хорошо отражает звук и создает высокую реверберацию, которая мешает работать микрофонам с общим захватом.

Вот мы и нашли отрицательную героиню – коварную реверберацию.

Что такое реверберация и на что она способна – читайте здесь

Часть третья. Непредвиденные обстоятельства

В любом хорошем детективе следователям что-то связывает руки. Так было и в нашей истории. От наших менеджеров ждали такое решение, которое вписалось бы в интерьер. Стол перемещать нельзя, люстру трогать запрещается, а звук нужно спасти. Сделать его качественным, чтобы удаленные собеседники всех слышали и все понимали.

Часть четвертая. Хэппи-энд

Первым делом мы избавились от эха с помощью специальной шторы. Эха больше нет. Время открывать шампанское? Рано! Акустические материалы поглощают не только реверберацию, но и любой звук – микрофоны перестали справляться с возложенными на них задачами.

Пытливый читатель воскликнет, что задача простая. Ведь у клиента в потолке установлены микрофоны Shure MXA910. Нужно всего лишь подкорректировать настройки с учётом новых акустических параметров помещения.

Вы же помните, что у нас акустический детектив – и сейчас мы ищем тайного помощника злоумышленника. Ищем и находим. Это вентиляция!

В офисном здании клиента система приточной вентиляции неуправляема. Она шумит постоянно, а потолочные микрофоны все эти шумы улавливают. Стоит увеличить чувствительность микрофонов, чтобы повысить громкость, они начинают захватывать больше шумов.

Чтобы исключить гул приточной вентиляции, мы предложили установить настольные беспроводные микрофоны Shure граничного слоя с системой MXW. Тестирование показало, что решение выбрано верное. Качество звука устроило заказчиков и в московском офисе, и в головном офисе «Корпорации Х», расположенном в другой стране.

Вот так наши менеджеры распутали акустический детектив.

Фотографии проекта
