Мультимедиа-система для учебной аудитории ООО «Стил Технолоджи»

Тип помещения:

Аудитория для лекций, мастер-классов и презентаций

Заказчик:

ООО «Стил Технолоджи», Московская область, г. о. Истра

Задача:

Умное решение для лекционного зала: проекция прямо на стену и комплект звукового оборудования для идеального баланса в звучании речи и мультимедийного контента

Сделано для бизнеса

Нашим клиентом стала компания «Стил Технолоджи» — крупный российский производитель металлочерепицы, кровельных аксессуаров и водосточных систем. Важную роль в продуктовой линейке компании играют эксклюзивные продукты и новинки на базе инновационных технологий. Например, защитная планка StopMOSS® или водочная система AQUASYSTEM® с полимерным покрытием GreenCoat®. Корпоративные образовательные программы охватывают все обновления ассортимента и технологических процессов. Чтобы повысить качество обучения и визуализации материалов, компания поручила нам модернизировать учебную аудиторию и внедрить в лекционный зал полноценную мультимедиа-систему.

Фотографии проекта

Услуги в рамках
проекта

Проектирование системы ВКС
Подбор AV-оборудования
Монтаж и пусконаладка

Задачи и специфика проекта

За считаные дни нам нужно было пройти весь путь: обследование помещения — спецификация оборудования — поставка — монтаж — пусконаладка. Наша спецификация уверенно уложилась в рамки бюджета, изначально утверждённого клиентом. Сжатые сроки реализации никогда не были препятствием для работы при условии согласия в принципиальных вопросах. С технической точки зрения, самой яркой особенностью проекта стала отличная освещённость аудитории естественным светом и мощные LED светильники с высокой светоотдачей. Свет, который способствует концентрации внимания и продуктивности людей, ограничивает возможности большинства бюджетных проекторов — изображение теряет яркость и контрастность. Мы учли это и предложили клиенту DLP-проектор LG BF50NST с яркостью 5 000 ANSI люменов.

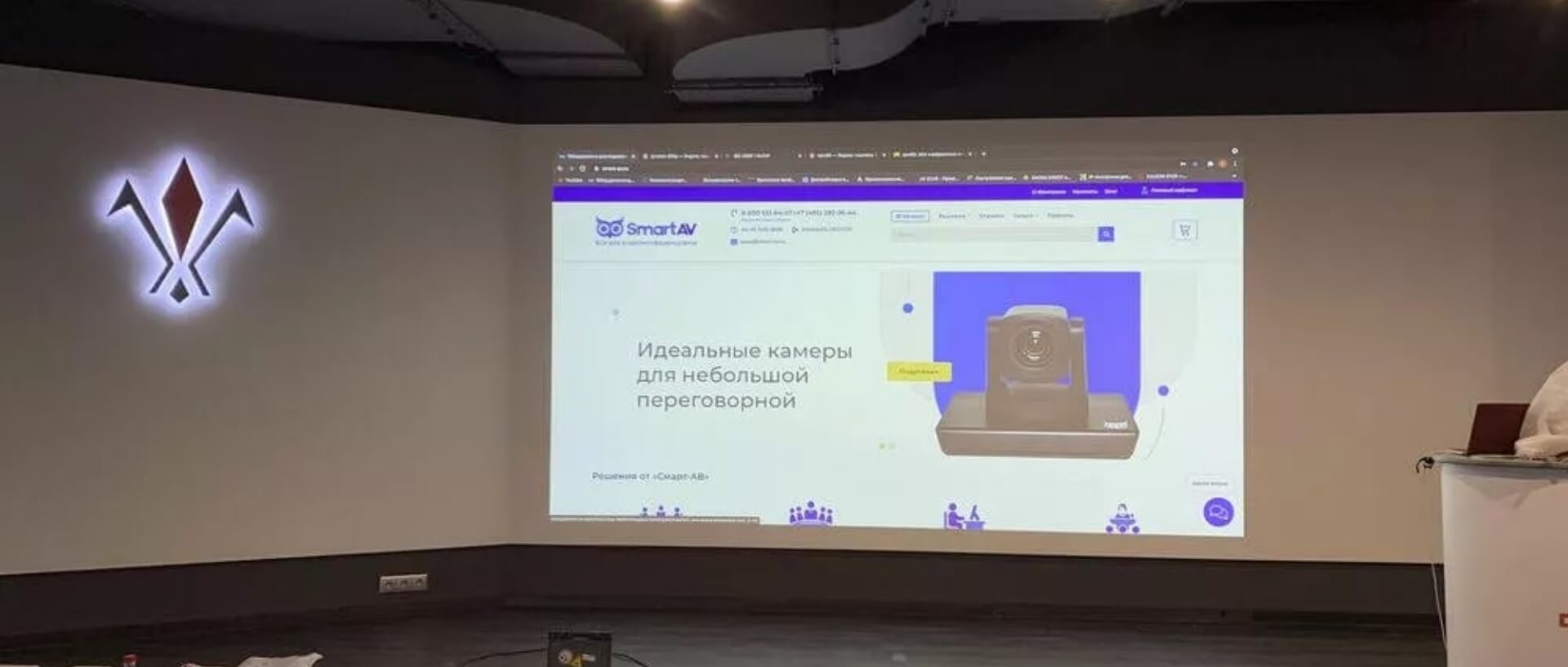

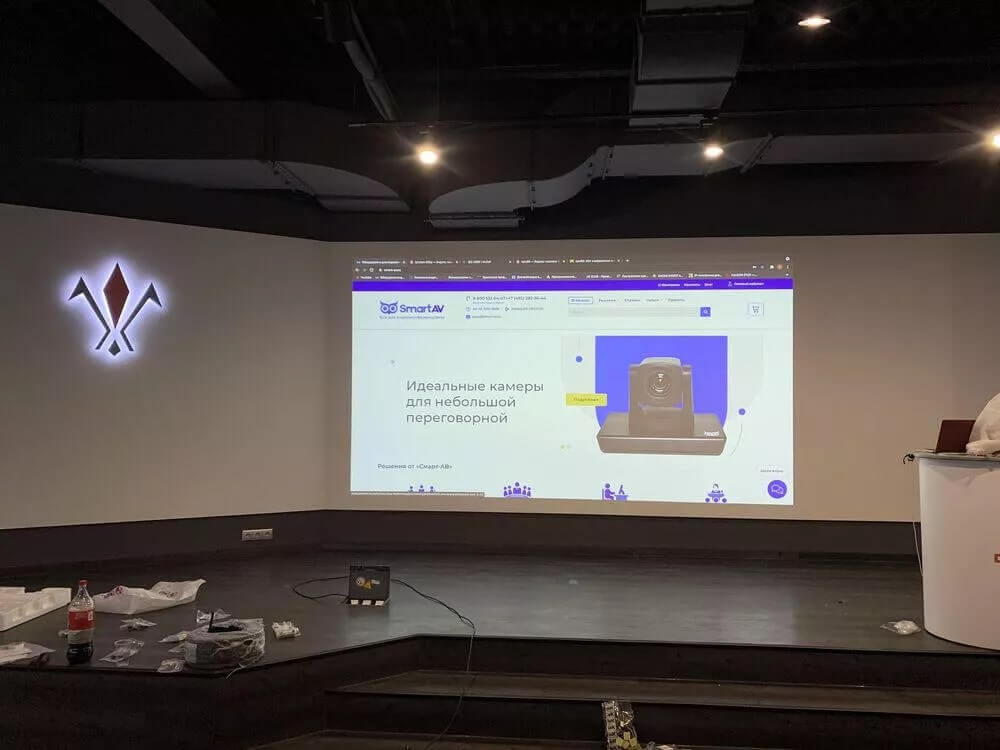

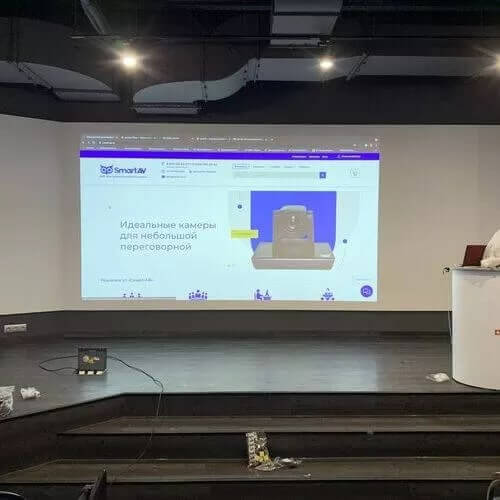

Стена вместо проекционного экрана

Центром системы видеоотображения стал проектор корпоративного класса LG BF50NST на базе DLP-технологии с яркостью 5 000 ANSI люменов. Заказчик предпочёл отказаться от проекционного экрана и не перегружать пространство оборудованием, без которого можно обойтись. Поэтому приоритетом при подборе проектора стала яркость, позволяющая проецировать изображение прямо на стену в хорошо освещённом зале.

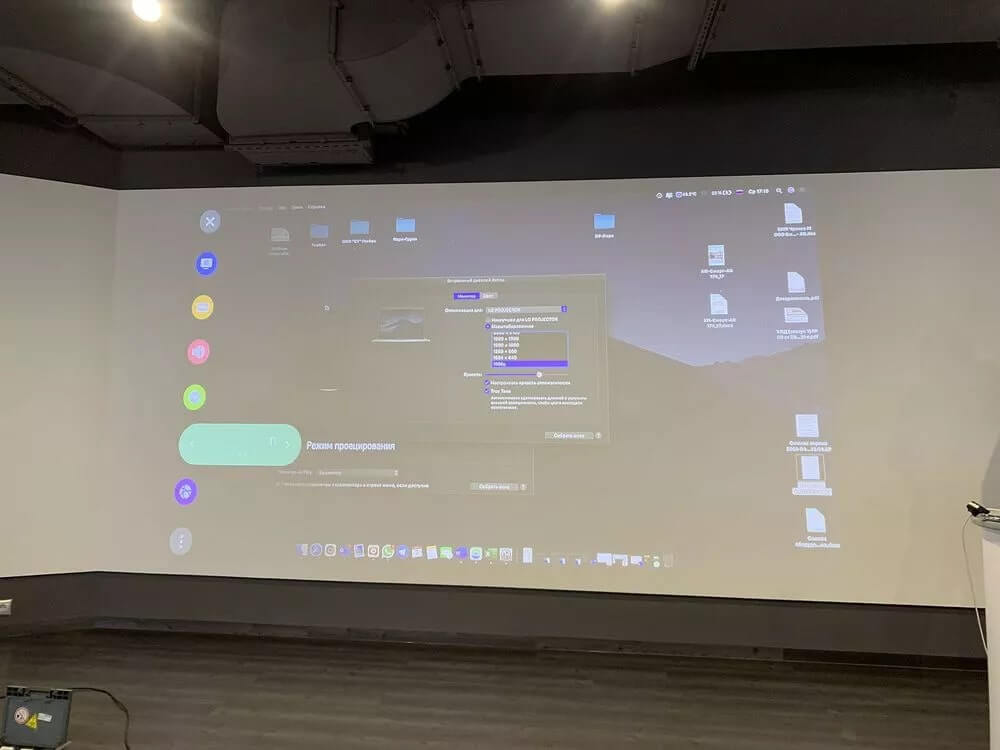

LG BF50NST с мощным лазерным источником света идеально вписался в проект: мы получили яркое контрастное изображение с разрешением 1920 x 1200 px и размером до 7,62 метра по диагонали. В качестве экрана в аудитории выступает перегородка, которая служит задником для сценической части зала и отделяет её от технической зоны. Функции «Сдвиг объектива» (H ± 20%, V ± 50%) и «Оптический зум x1.6» позволяют точно настроить проекцию с учётом типа контента и расположения трибуны спикера.

Подключение к источникам контента: никаких проводов в поле зрения

Основной источник контента в аудитории — ноутбук преподавателя. Проектор подключается к нему при помощи комплекта передатчика и приемника HDMI по витой паре Kramer PT-871/2XR-KIT. Витая пара проложена под сценическим подиумом, лючок для подключения скрыт под трибуной спикера.

Проектор поддерживает технологию беспроводной передачи данных Miracast® и Bluetooth. То есть, участники мастер-класса могут транслировать изображение с экранов любых подключённых совместимых устройств. Встроенный функционал webOS обеспечивает доступ к контенту по сети Wi-Fi.

Акустическая система в зале и на сцене

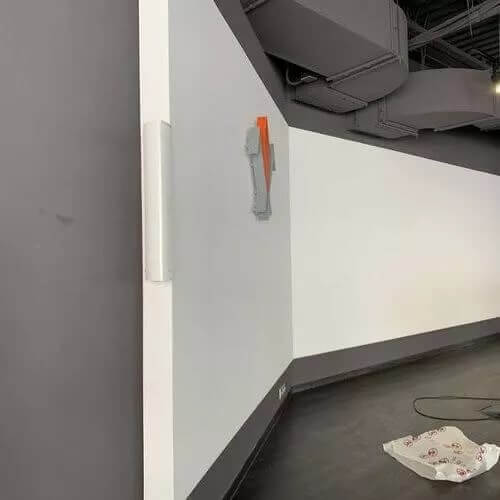

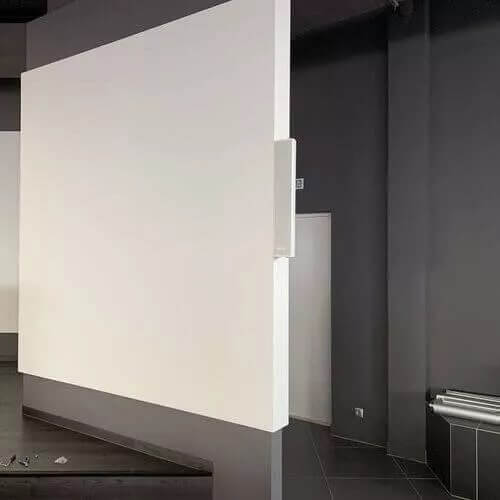

Главная задача акустической системы в учебной аудитории — сбалансированное озвучивание зала. Важно, чтобы слушатели чётко, разборчиво, на комфортной громкости воспринимали и голос лектора, и сопровождающие лекцию мультимедийные материалы. Мы выстроили акустическую систему на основе звуковых колонн APart COLW41, которые обеспечивают равномерное распределение звука по всей зоне охвата. В корпусе APart COLW41 объединены четыре широкополосных динамика на 3,3 дюйма и дюймовый твитер для воспроизведения высоких частот.

Колонны подключены к 4-канальному трансляционному усилителю DSPPA DA-4250. За сведение и маршрутизацию сигналов отвечает цифровой микшерный пульт SOUNDCRAFT UI 12 со встроенным процессором подавления акустической обратной связи (dbx AFS2), 4-х полосным эквалайзером и набором фильтров на выходных каналах. Микшерным пультом можно управлять удалённо из любой точки зала.

Захват голоса спикера

Функции захвата звука выполняет двухканальная беспроводная радиосистема Shure BLX1288E/P31 с ручным и головным микрофонами в комплекте. Система обеспечивает профессиональное качество звука, при этом остаётся предельно простой в установке и настройке. Рабочая дальность поясного передатчика может достигать 90 метров. Комплектация серии BLX универсальна и экономична — не обязательно покупать полные комплекты, можно приобрести только нужный передатчик (например, головную гарнитуру) и подключить его к действующему приёмнику. Двухканальный приемник с микропроцессорным управлением и встроенной антенной BLX 88 позволяет использовать одновременно два передатчика.

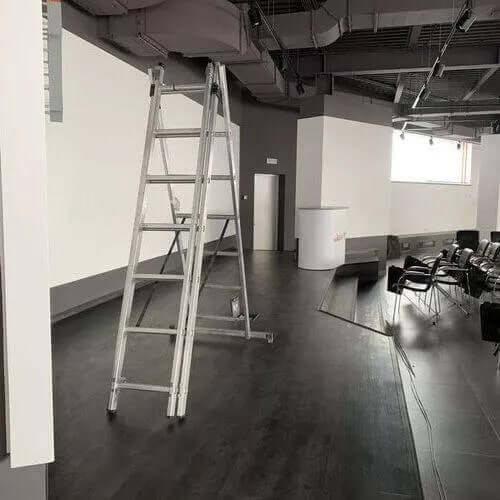

Монтаж и настройка за 16 часов

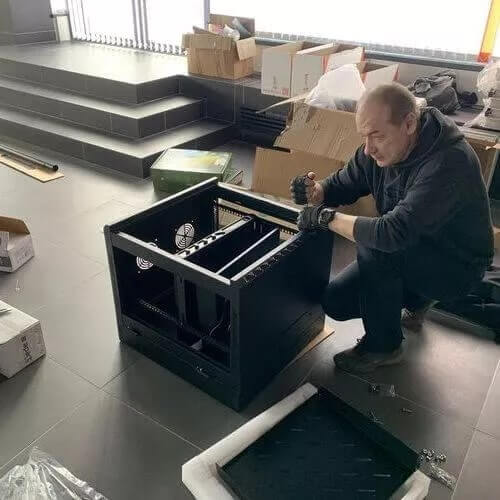

Мы завершили работы в аудитории в рекордный срок. Монтаж оборудования, устройство лючка для подключения проектора и ноутбука, установка дополнительных розеток в перегородке за сценическим пространством, подключение и пусконаладка выполнены за 16 часов! Дизайн учебной аудитории полностью сохранён. Управляющее оборудование размещено в серверной в рэковом шкафу Wize Pro W12UR с дверью из закалённого стекла, закрывающейся на замок. Удлинитель HDMI-интерфейса по витой паре PT-871/2XR-KIT обеспечивает передачу сигналов без потерь и практически без временной задержки.

Результат проекта

Реализация проекта уложилась в сжатые сроки и ограниченный бюджет
Учебная аудитория оснащена проектором и полным комплектом звукового оборудования для мастер-классов и образовательных программ
Монтаж проектора и прокладка кабеля выполнены аккуратно с сохранением дизайна помещения
В аудитории установлены розетки 220В и лючок с интерфейсами HDMI для подключения дополнительного оборудования
Заказчик получил настроенную и полностью готовую к работе мультимедийную систему
