Учебная аудитория – Реализованные проекты

Тип помещения:

учебная аудитория 40 м² на 5-20 человек

Заказчик:

«ЮВТ АЭРО» — авиакомпания из Республики Татарстан

О задаче

В учебной аудитории проводятся тренинги для персонала. Преподаватель всегда в аудитории, а участники и оффлайн, и онлайн.

В аудитории установлен большой телевизор 85”, веб-камера Logitech BRIO, спикерфон Jabra Link 370.

Для связи с онлайн участниками используется микрофон, встроенный в камеру. Когда людей в аудитории мало, то всех слышно хорошо. Но! Когда на занятиях собирается более 5 человек, то микрофон не справляется – звук искажается, удаленным участникам слышно плохо.

В таких ситуациях вместо встроенного в камеру микрофона на помощь приходит спикерфон Jabra. Но пользоваться им неудобно: приходится постоянно передавать его говорящему.

Требовалось предложить беспроводное решение для захвата и передачи звука, чтобы решить все эти неудобства и проблемы.

Фотографии проекта

Ма-а-а-аленькая особенность, повышающая сложность задачи

Если прочитать описание задачи, то может показаться, что ничего сложного в ней нет. Но тогда возникает вопрос, почему мы публикуем ее в разделе «Проекты»? Сюда попадают только избранные и непростые работы.

Ситуация в том, что офис клиента расположен в Бугульме, небольшом городе в Татарстане. От него до Казани 272 км. Это усложняет логистику и взаимодействие с клиентом. И вот как мы справились с этой задачей.

Как мы трижды удивили клиента

География клиента не является сложностью для наших специалистов. Нам по силам выполнить проект под ключ в любой точке РФ и… не только. Проект для администрации президента Абхазии тому подтверждение

Итак, что же удивило клиента в работе с нами?

Оперативно подобрали оборудование. Предложили систему iMageTech с общим захватом звука – специализированное решение для учебных аудиторий. Молниеносно доставили ее прямо к дверям офиса заказчика. Настроили и обучили клиента. Быстро и…удаленно.

Да-да, все-все работы выполняем удаленно.

А именно:

• Оцениваем акустику в помещении. Перед тем как подбирать оборудование, наш менеджер связался с заказчиком по видеосвязи для прослушивания акустики в аудитории. Было выявлено, что акустическая подготовка у помещения хорошая, звук чистый, не гулкий, без звонких ноток. Нет эха и реверберации.

• Выполняем установку и настройку оборудования. Система iMageTech – идеальное решение для организации удаленного обучения. Работы по настройке выполняли сотрудники заказчика по инструкции "Как выполнить сопряжение устройств A6/A7 и базовой станции M6 в системе iMage" под чутким контролем наших специалистов .

• Оказываем поддержку. Для всех наших клиентов организована бесплатная горячая линия технической поддержки. Специалисты компании отвечают на вопросы, помогают обновить ПО, изменить настройки оборудования. Для компаний, который расположены в удаленных регионах, такой сервис является ценным и востребованным.

Теперь всем онлайн участникам обучения прекрасно слышно, что происходит в учебной аудитории. Четкий чистый звук без помех и шумов. Это заслуга системы iMageTech.

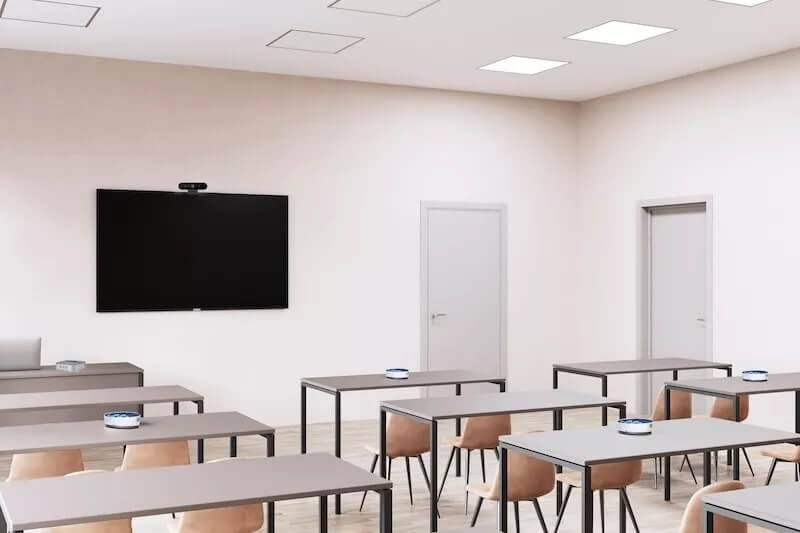

На каждом из пяти столов установлены спикерфоны. Они отвечают за качественный захват звука с эхо- и шумоподавлением, а также выводят качественный звук. Спикерфоны между собой каскадируются. Это значит, что захватывать и передавать звук будет тот микрофон, который находится ближе всего к участнику. Удобно. И никаких проводов.

Тип помещения:

Переговорная и учебная аудитория 35 м2 на 12-30 участников.

Заказчик:

АНО «Мосспортразвитие»

Задача:

Оснащение помещения, которое используется в качестве переговорной комнаты и учебной аудитории.

О задаче

Помещение площадью 35 м2 требовалось оснастить так, чтобы оно выполняло роль переговорной комнаты на 15 человек и учебной аудитории на 30 участников. Задачу можно назвать практически идеальной. Вот особенности, которые сделали ее такой.

Клиент четко понимал, что хочет.

Например, вот цитата из технического задания: «Организовать ВКС и предусмотреть возможность проведения обучения сотрудников. Внедрить BYOD-систему».

К слову, BYOD расшифровывается как Bring Your Own Device («принеси свое личное устройство»).

Мы четко понимали бюджет и под него подбирали необходимое оборудование.

Помещение с хорошими исходными данными. Под переговорную и учебную аудиторию была выделена часть опенспейса – та, в которой нет окон. Тем самым для работы проектора созданы оптимальные условия. Не нужно дополнительно решать вопросы затемнения. На полу ковролин – отличные акустические условия.

Мы приняли участие в проекте на этапе ремонта, что упрощало монтаж. Мы согласовали расположение оборудования (проектора и экрана), указали, где нужно сделать закладные, розетки, интернет-розетки.

Почему задача «практически идеальная»? Были сложности, которые наша команда с честью преодолела.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Какие сложности решали и решили?

Проведение видеоконференций

Когда проводится ВКС, у зрителей может создаться ощущение, что трансляцию ведет профессиональный оператор. Он наводит камеру на говорящего, кадрирует картинку, отслеживает и «ведет» выступающего. Роль такого профессионального оператора выполняет PTZ-камера SmartCam A12TH. В нее встроен микрофонный массив, который точно определяет местоположение говорящего, а благодаря 12-кратному оптическому зуму камера может взять говорящего в портретном режиме.

Чистый звук снимает Shure MXA710-4FT, а протокол Dante передает его зрителям в несжатой форме с практически нулевой задержкой и точной синхронизацией.

Для трансляции изображения используется дисплей Philips, а для директора предусмотрен свой экран с сенсорной панелью GeСhic для управления ходом конференции, например, добавлять новых участников, «передавать» кому-то слово и т.д.

Проведение обучения

Буквально одним кликом помещение трансформируется из переговорной комнаты в учебную аудиторию. Опускается большой 135” экран Matte White Projecta Compact Electrol, включается яркий, инсталляционный (не бытовой) проектор Optoma. Сотрудники всё видят и ничего не упускают. Экран мы специально подбирали под эту модель проектора, чтобы картинка была максимально четкой.

Участники могут передавать информацию на экран со своих устройств – с ноутбуков, смартфонов и планшетов на Android и iOS. Это делает процесс обучения лучше и информативнее. Отвечает за это BYOD-система Vivitek. Ее особенность в том, что подключение внешнего устройства выполняется одной кнопкой. Участник устанавливает приложение на ноутбук или мобильное устройство, нажимает на кнопку, и начинается трансляция. На это уходят считанные мгновения, и обучение не прерывается.

Отдельно отметим коммутатор Kramer VS-211X, который делает обучение более продуктивным. Его особенность в том, что он переключает изображение по активному сигналу. Если участники захотят посмотреть что-то с компьютера, то достаточно опустить экран, на который выводится изображение, передаваемое с компьютера. Нужно вернуться к презентации? Достаточно просто отключить компьютер, и система автоматически переключается на BYOD.

Тип помещения:

Учебная аудитория

Заказчик:

Российский университет дружбы народов (РУДН)

Задача:

Комплексная услуга по оснащению аудитории. Проектирование, закупка оборудования, его доставка и монтаж.

Имеет ли значение, где расположена аудитория?

Заказчик озвучил задачу следующим образом: «Хотим, чтобы оборудование для видеоконференций имело функции записи и выхода в прямой эфир через YouTube-канал, а также не представляло сложности в использовании». Простая задача?

За плечами наших специалистов более 100 проектов. Богатый опыт подсказывал, что простой она не будет. Почему? Большую роль играет, где расположено помещение. От этого зависит количество сценариев использования, которые нужно предусмотреть. В учебной аудитории ВУЗа таких сценариев – бесконечное множество. Судите сами.

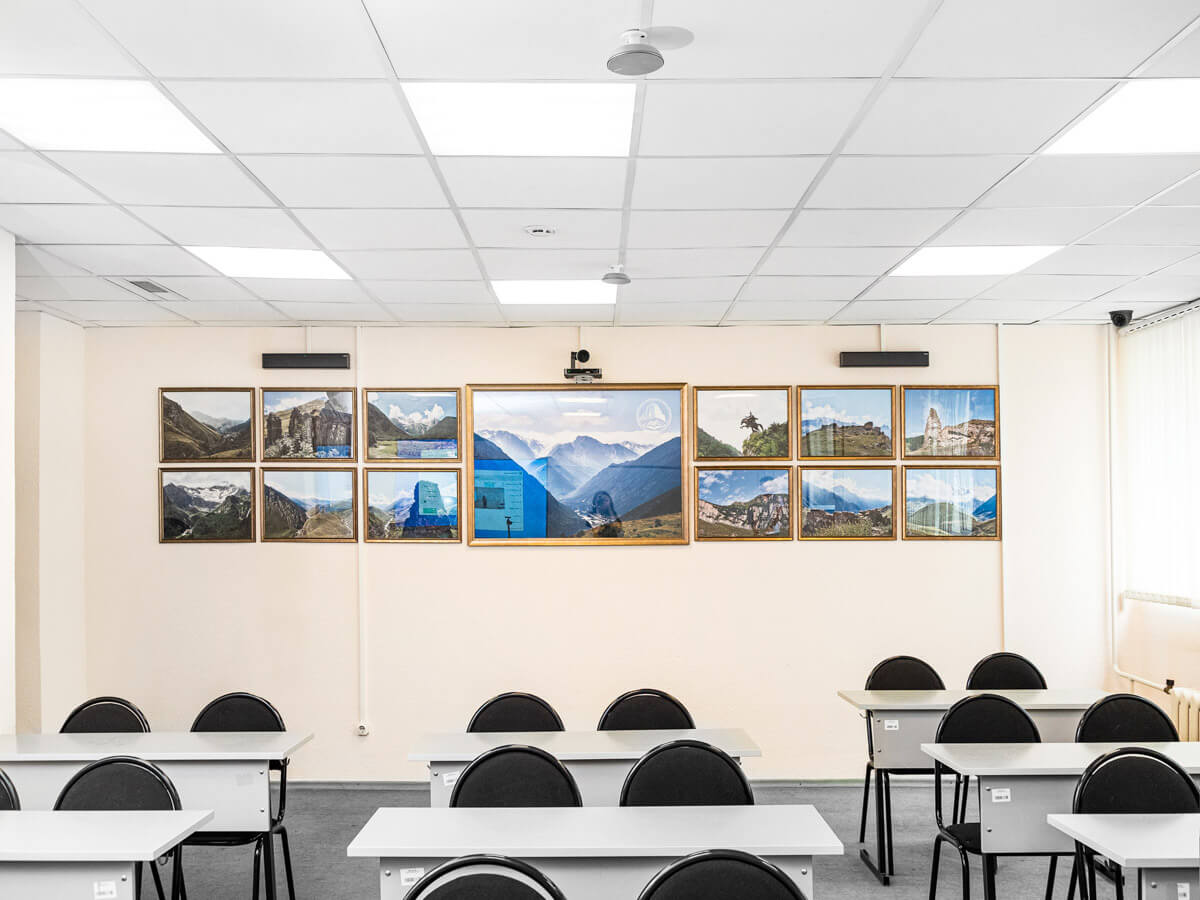

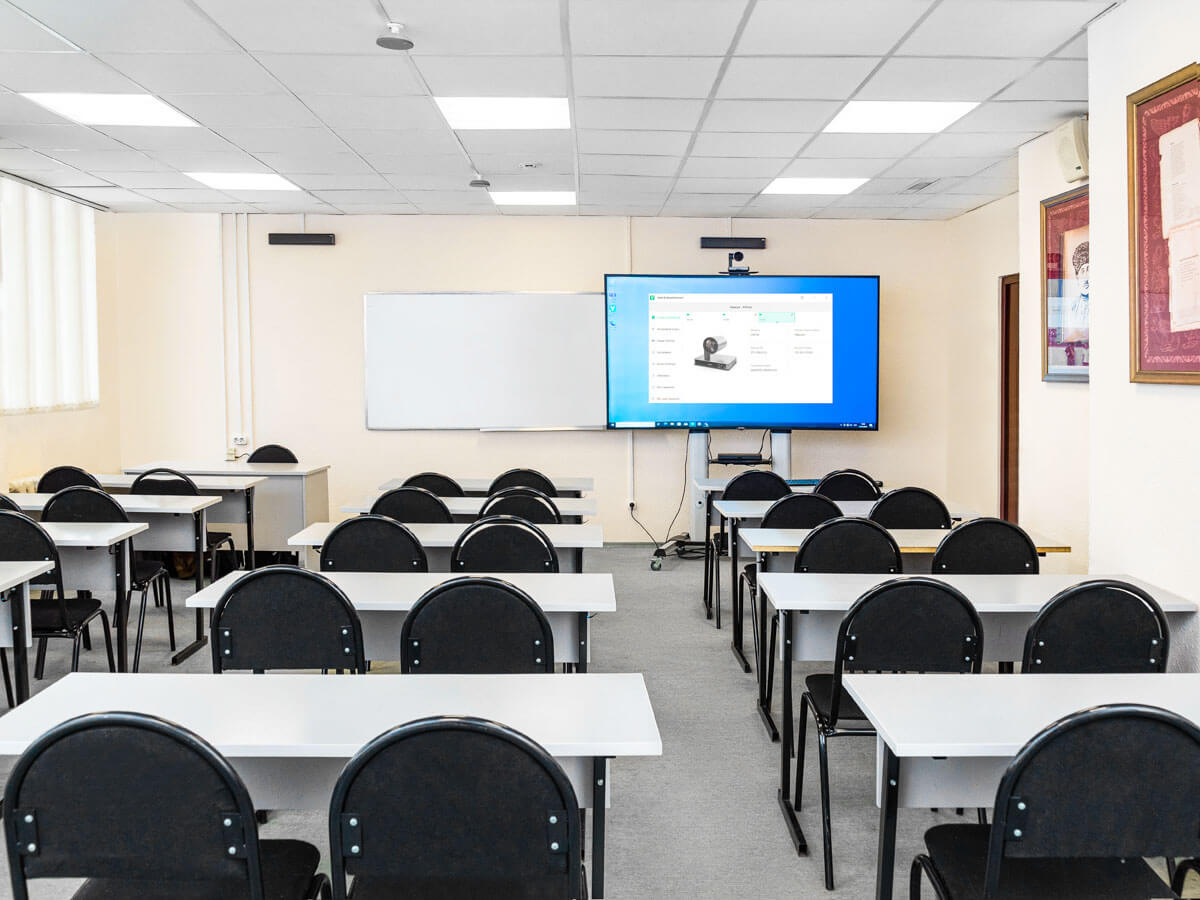

Учебная аудитория находится на филологическом факультете университета РУДН. Помещение планировалось использовать для проведения вебинаров, для записи лекций и … для других задач:

• Для проведения научных конференций офлайн, когда лекторы и участники находятся в одном помещении.
• Есть еще комбинированный вариант, когда часть выступающих и участников научной конференции находятся онлайн, а часть – в аудитории.
• Периодически в аудитории проводятся ВКС со студентами и преподавателями других ВУЗов. Образно говоря, телемосты – когда представители различных учебных заведений связываются и обсуждают вопросы.
• Нужно предусмотреть «праздничный сценарий». На факультете есть добрая традиция: на праздники в учебной аудитории ставят столы в центре – устраивают чаепития с онлайн-конференцией.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Подробнее о схеме работы этой системы и о том, какие возможности она открывает для учебных заведений, можно прочитать в нашей статье.

Что получил заказчик?

Простую и аккуратную систему для проведения видеоконференций. В ней предусмотрены различные сценарии использования аудитории. Уложились в ограниченный бюджет и в очень сжатые сроки – от обсуждения задачи до монтажа прошло всего 2,5 недели.

Раскроем подробности и детали

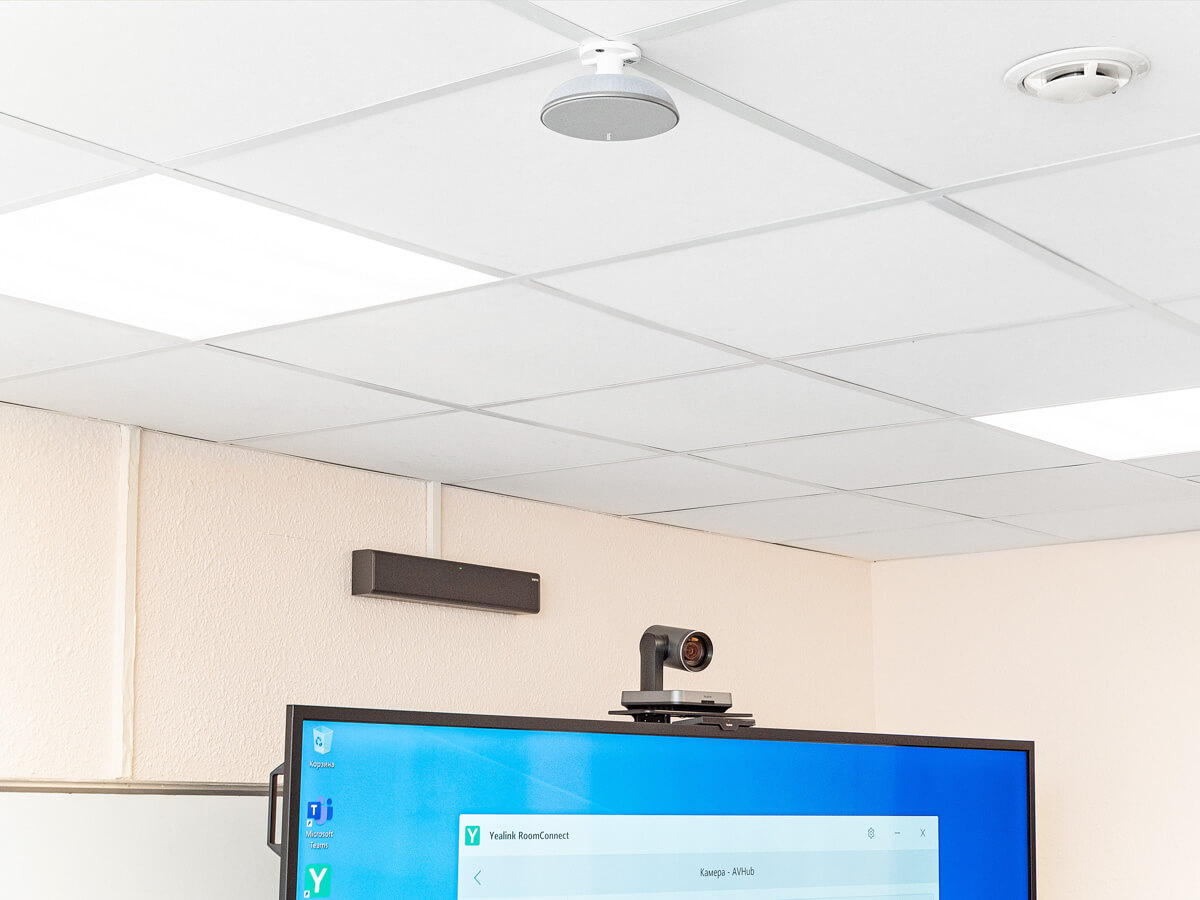

Мы предложили две камеры и 3 потолочных микрофона.

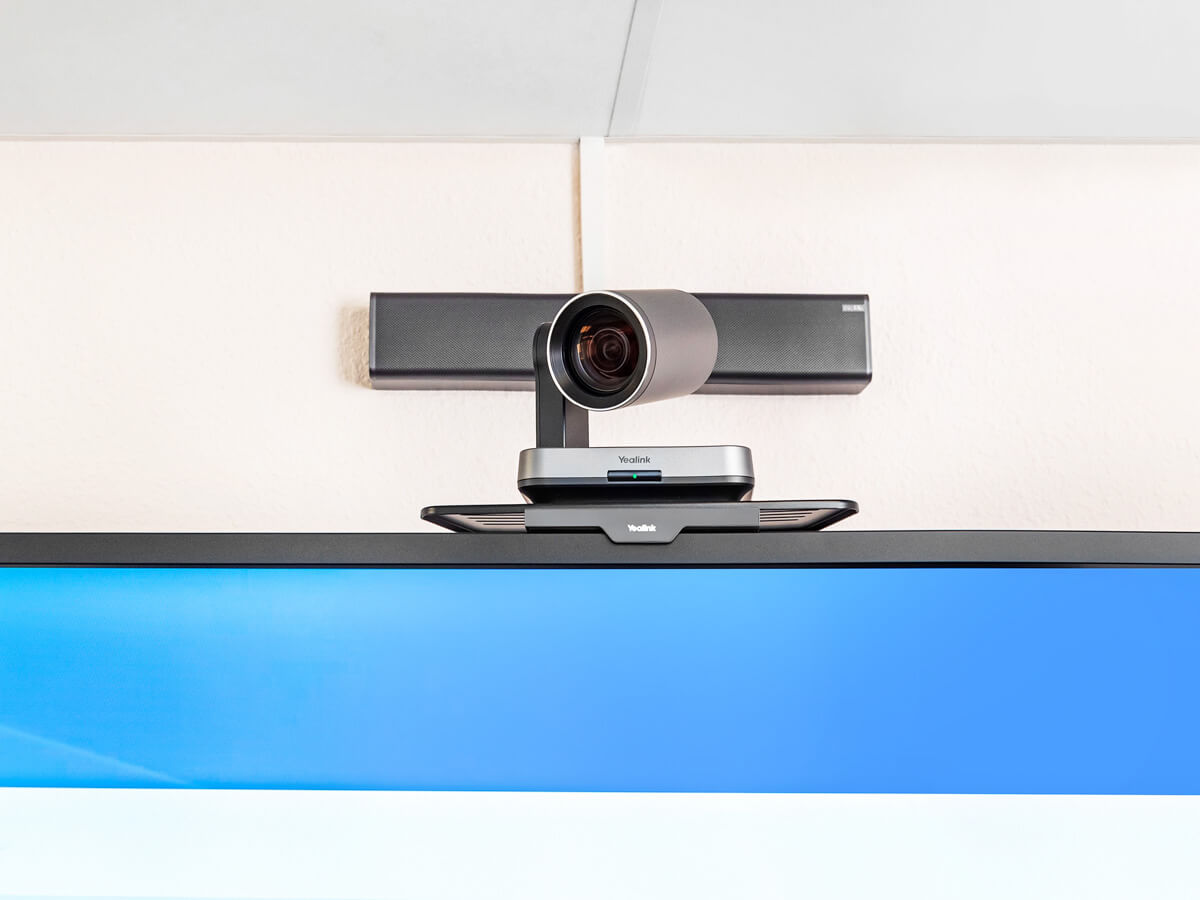

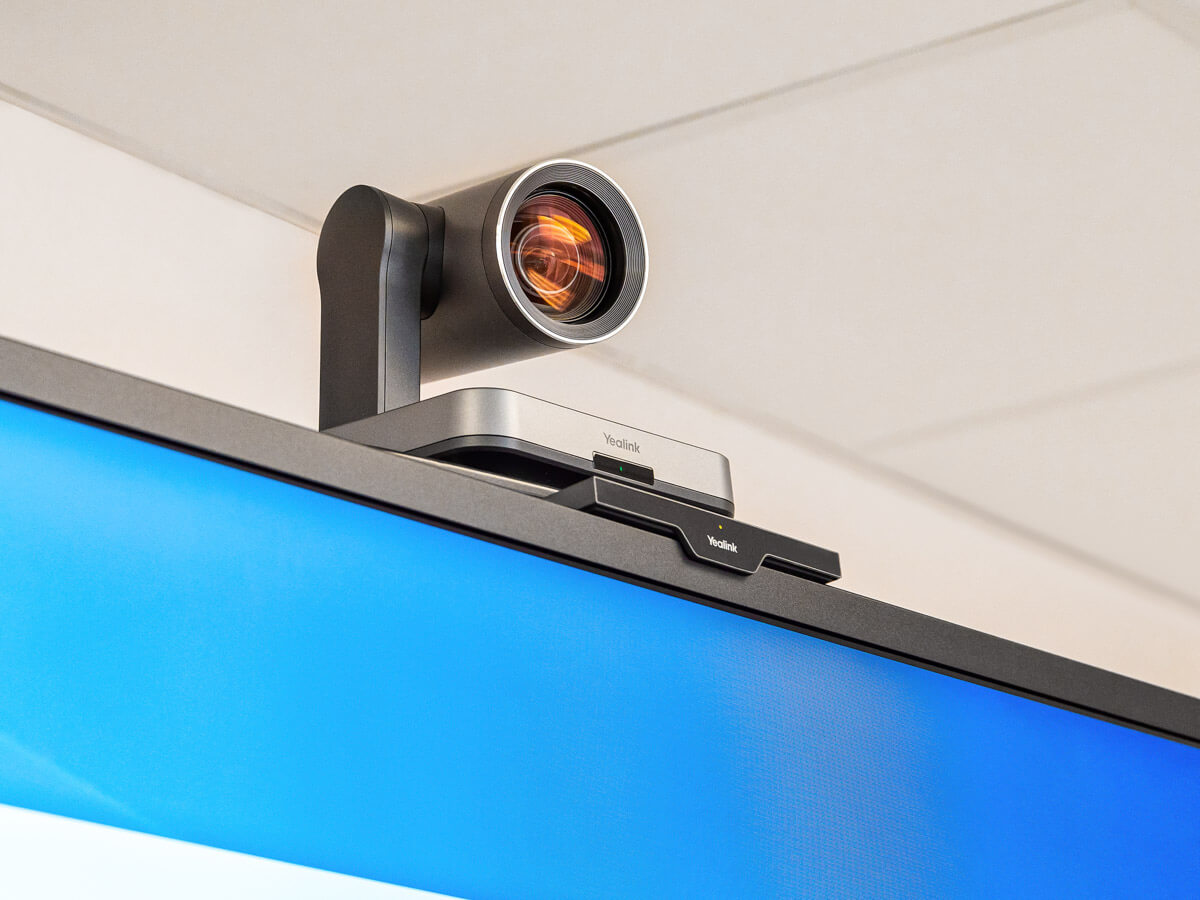

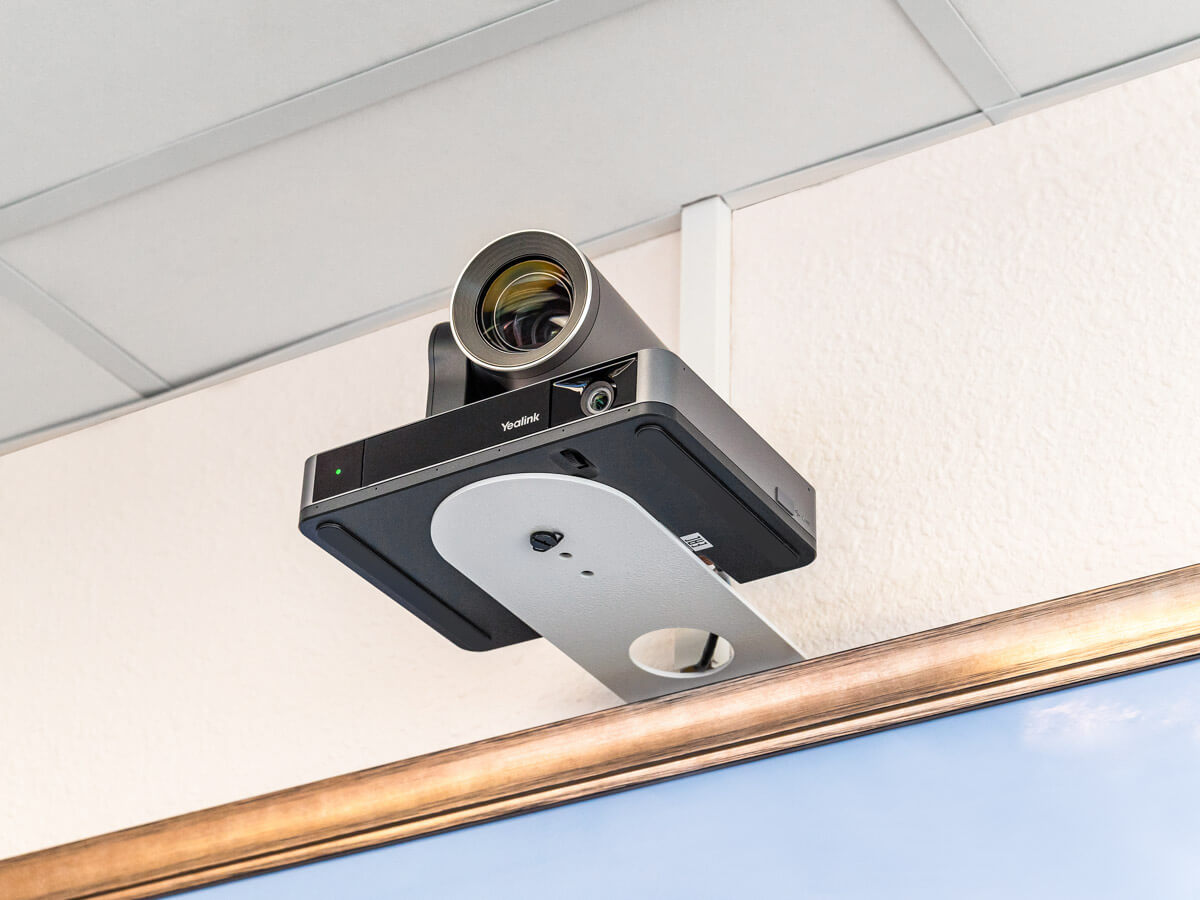

Одна камера смотрит на зал и держит всех в кадре. Вторая следит за докладчиком. Камера может работать в 3-х режимах: наведение по голосу, режим лектора и автокадрирование. Мы использовали режим лектора, когда камера следит за конкретным человеком – за докладчиком – держит его в кадре и не отвлекается на посторонних.

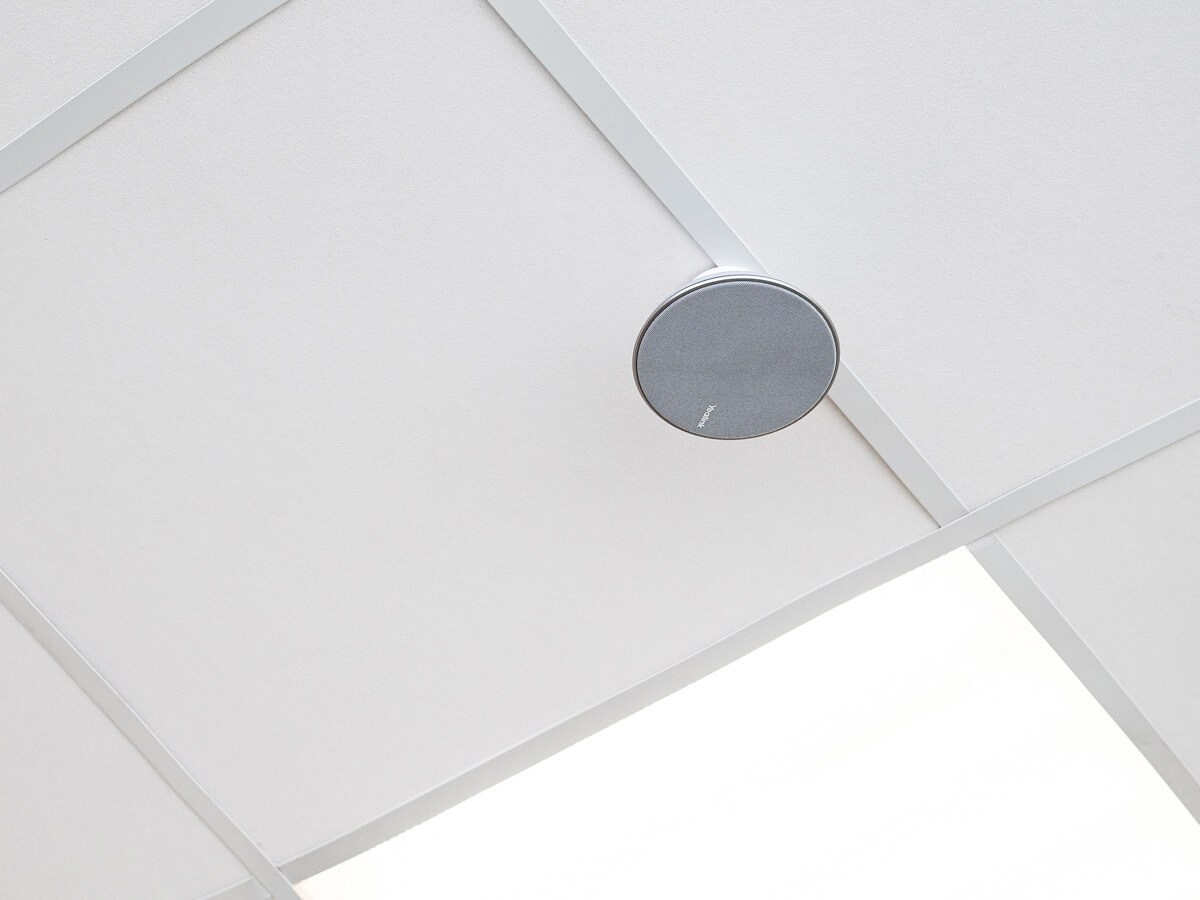

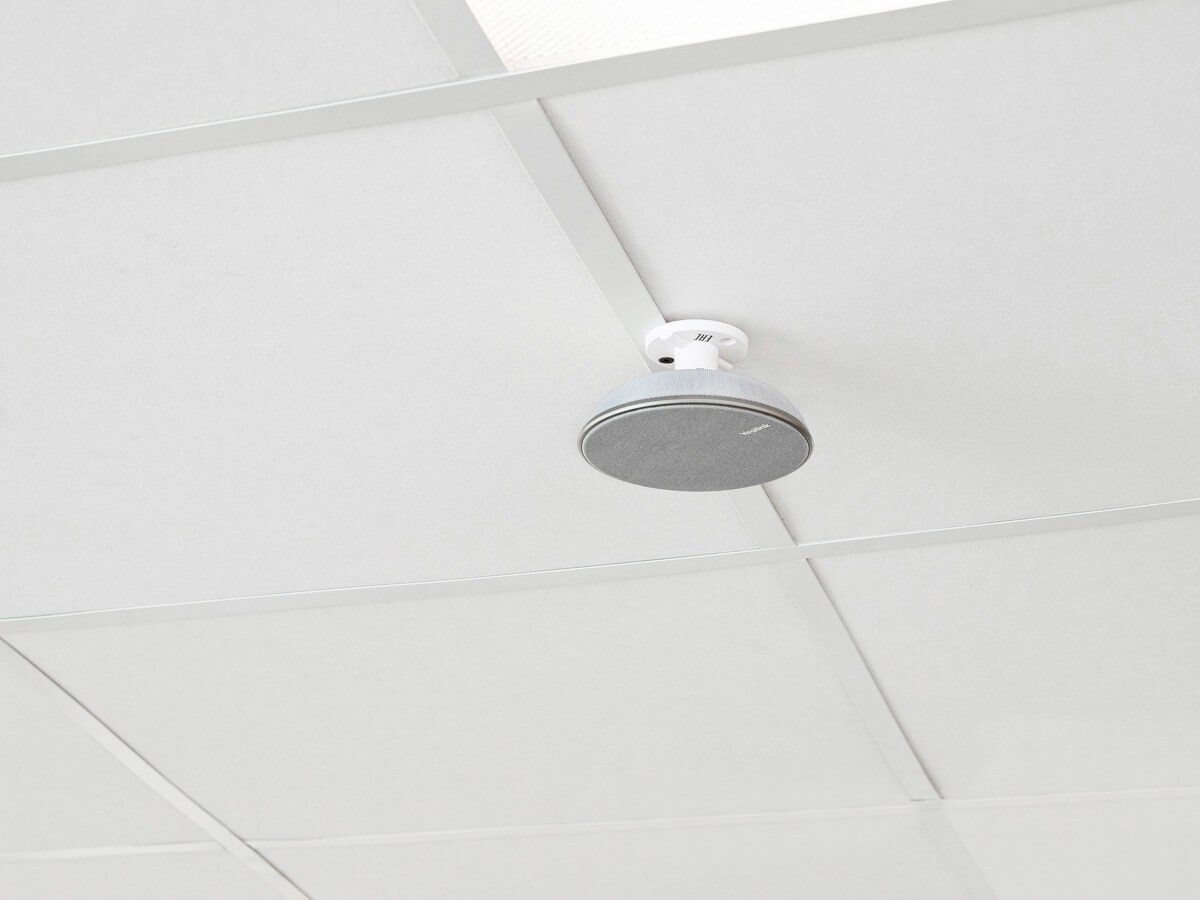

Вместо обычных микрофонов предложили потолочные – чувствительные микрофоны Yealink. Они захватывают звук на 360° в радиусе 4 метра. Мы расположили их так, чтобы захват звука был равномерным по всей площади помещения.

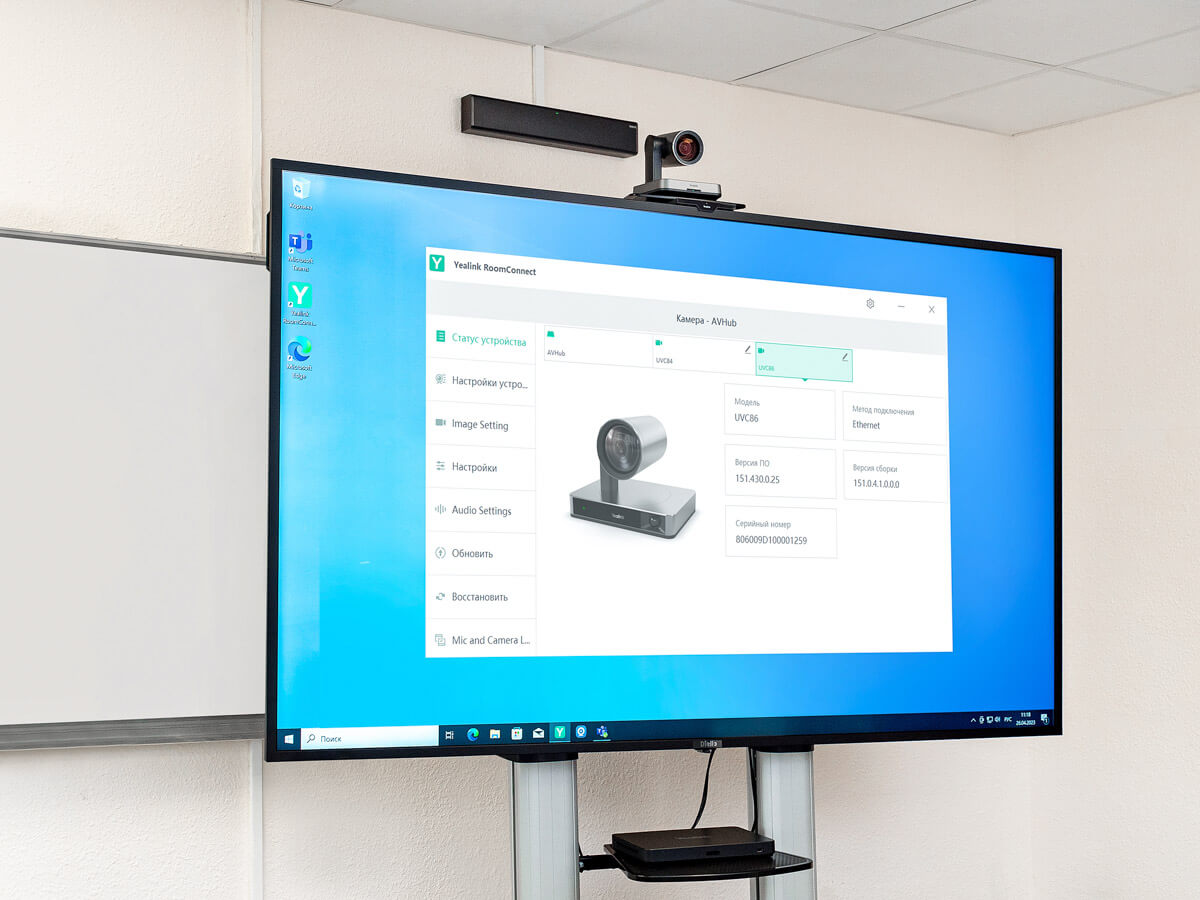

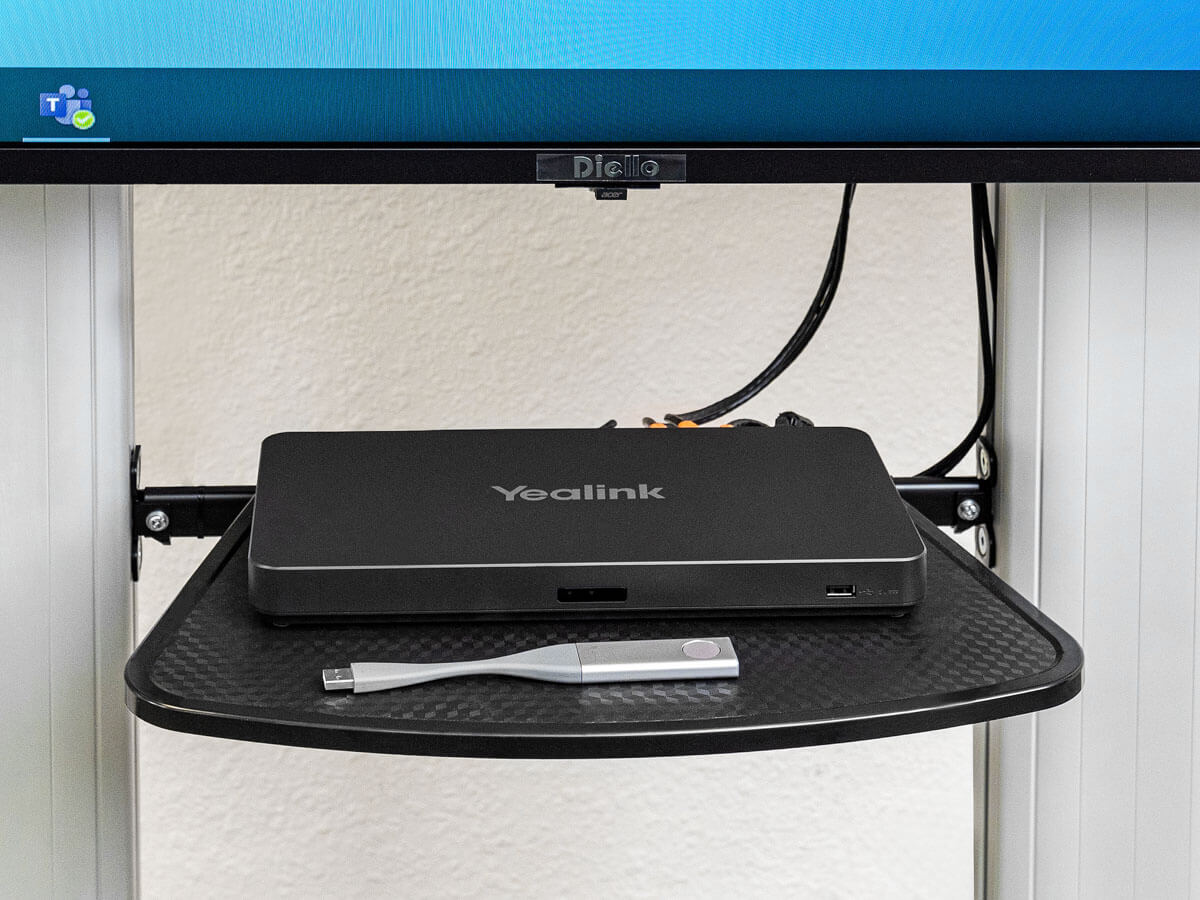

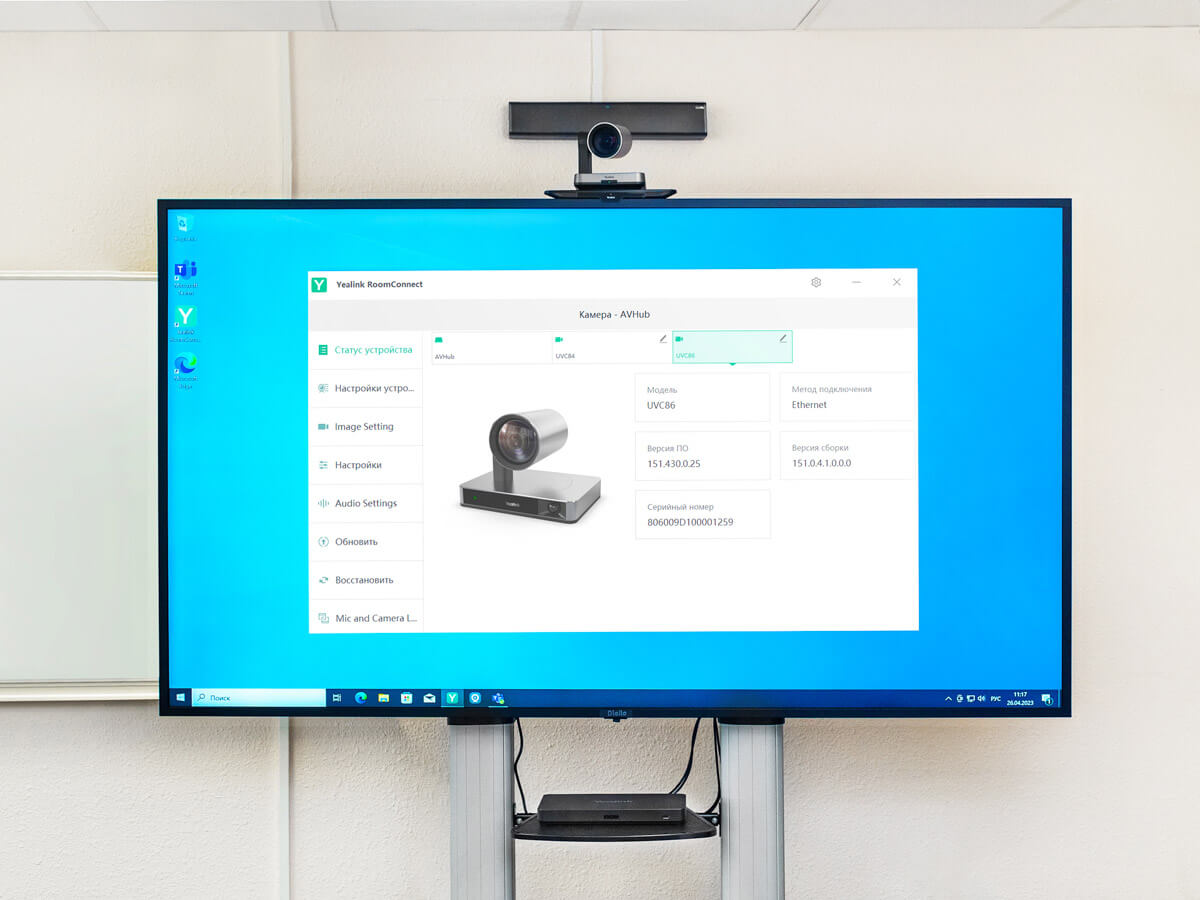

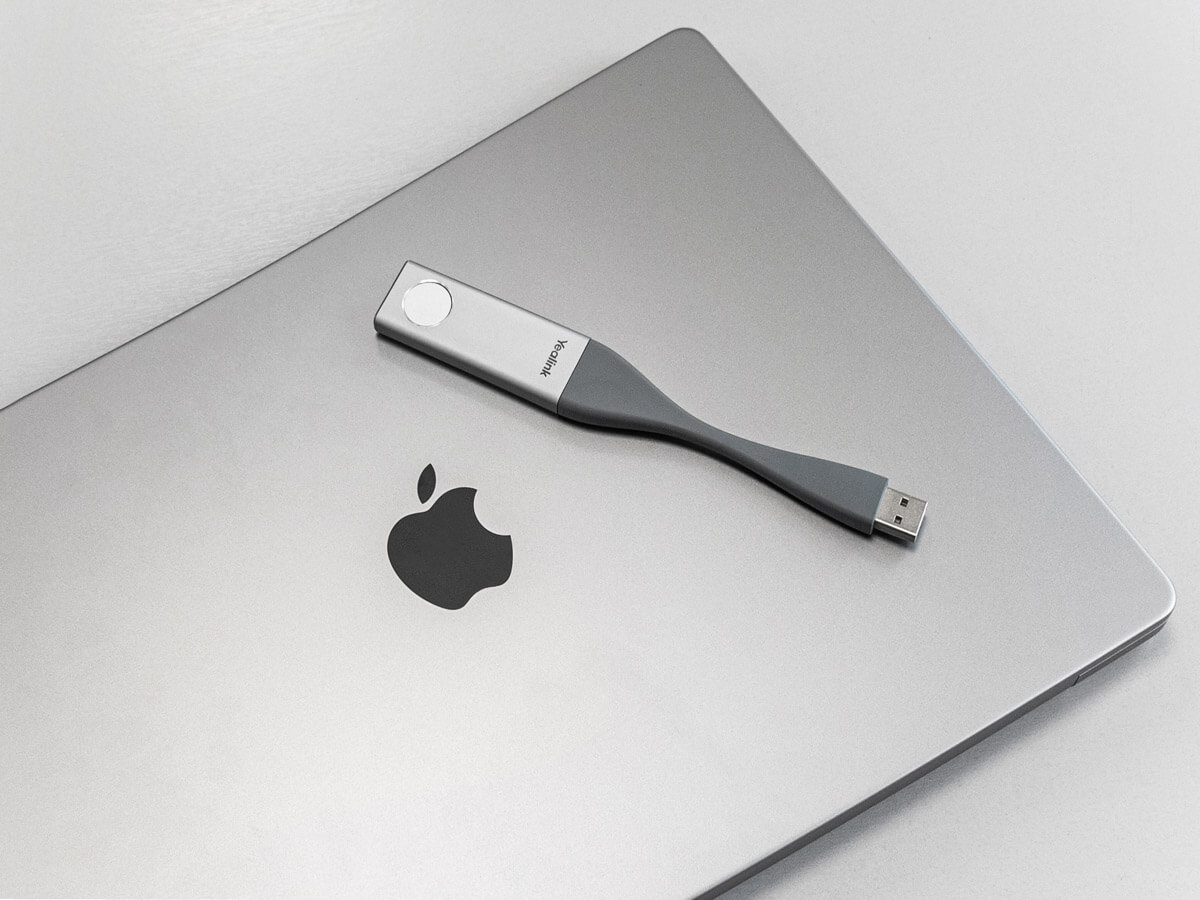

Мы отказались от видеомикшера и использовали решение Yealink Avhub, которое прекрасно справляется с задачей. Микшер для данного проекта был избыточным – увеличивал бюджет и требовал специализированных знаний для работы. В отличие от него, в Yealink Avhub звук и видео настраиваются и регулируются в одной программе.

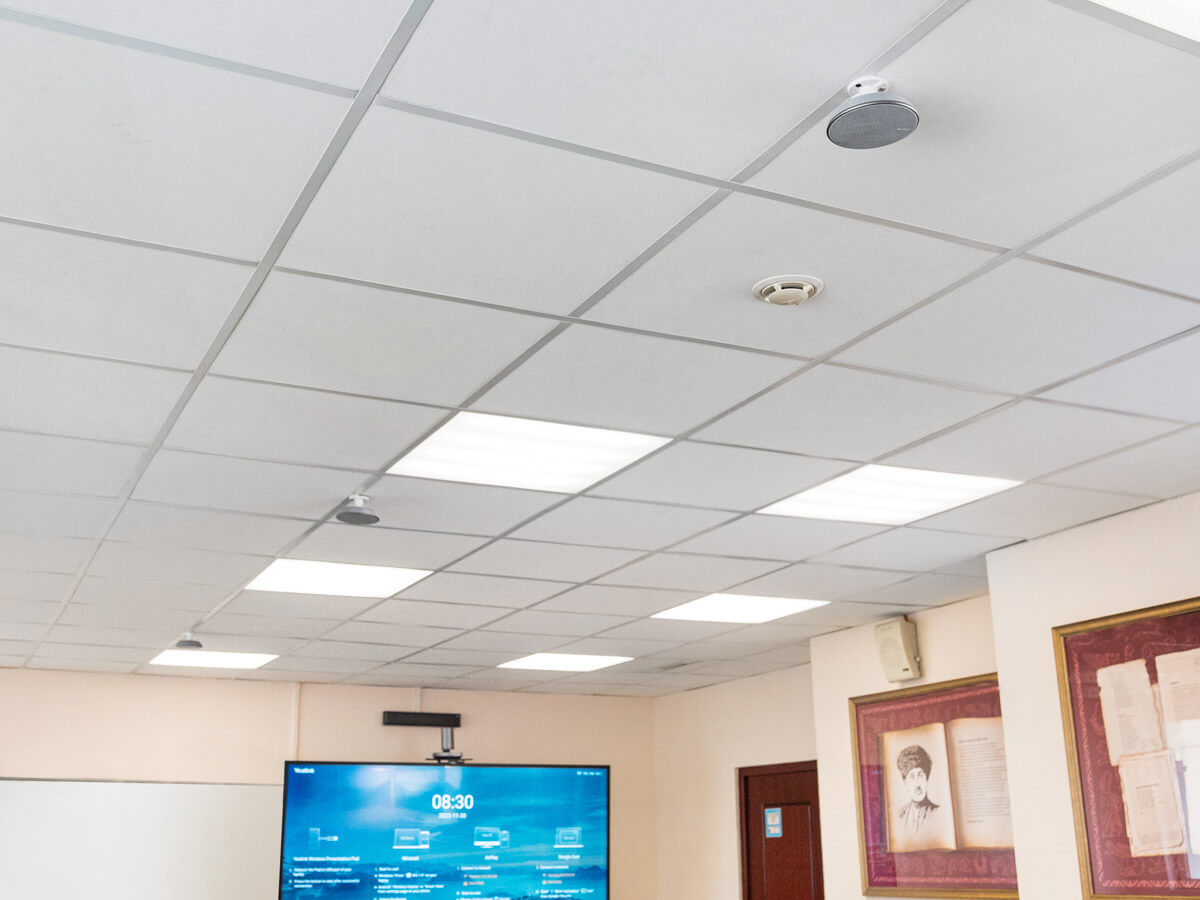

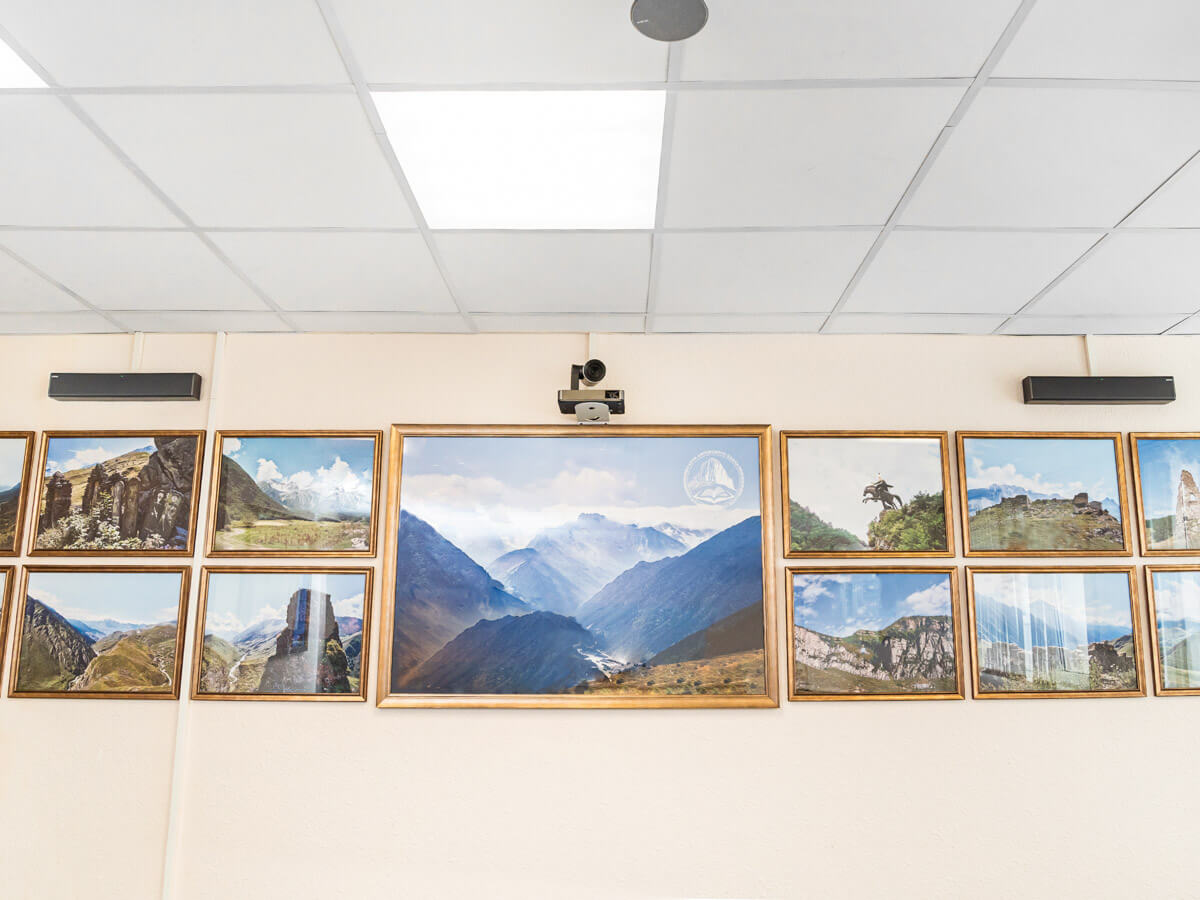

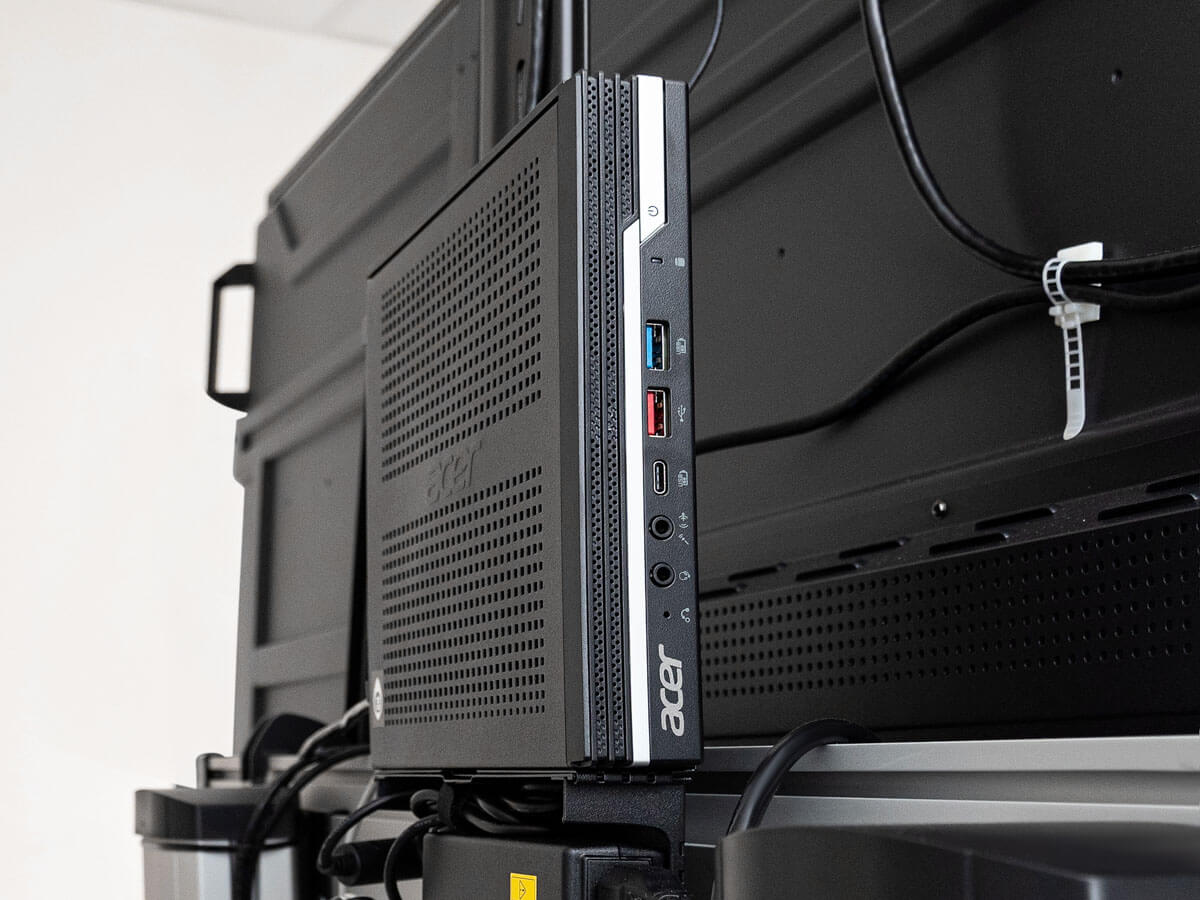

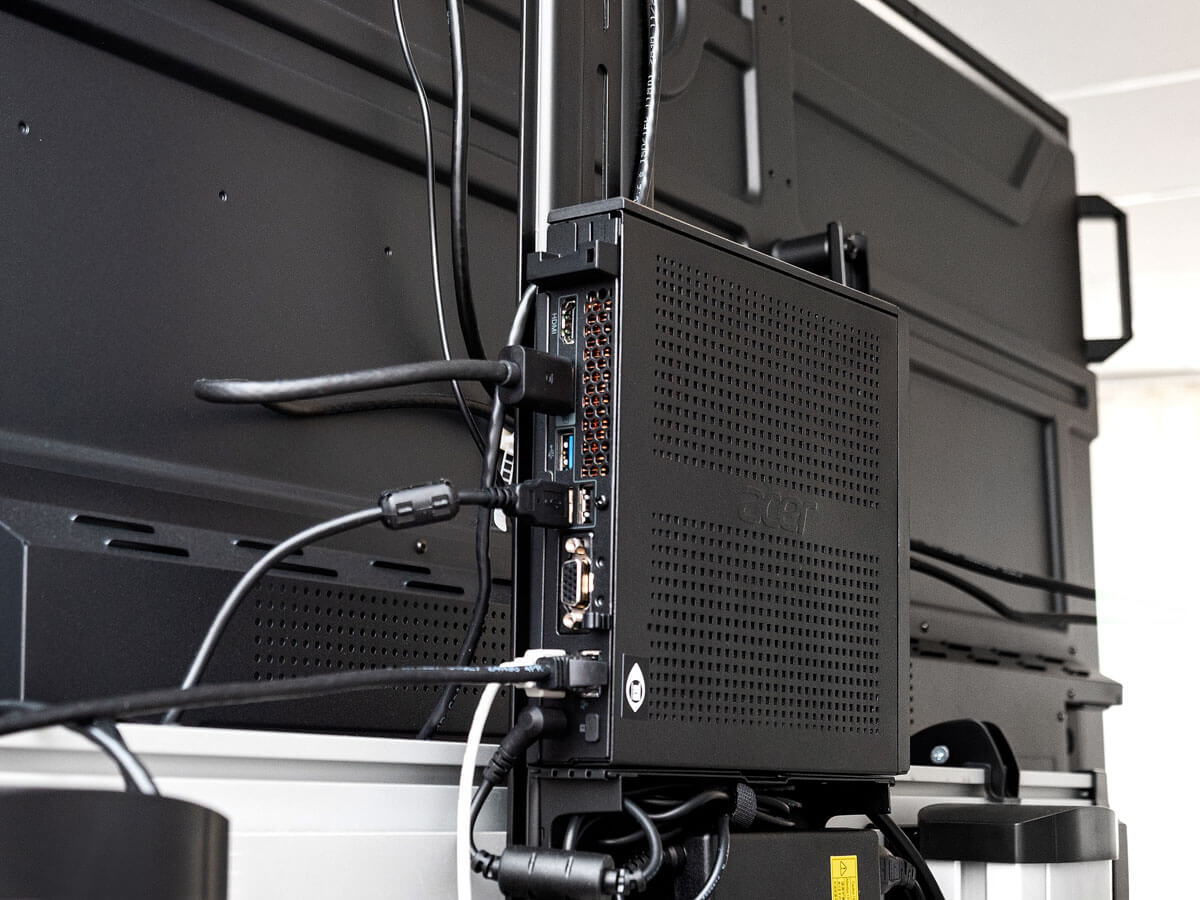

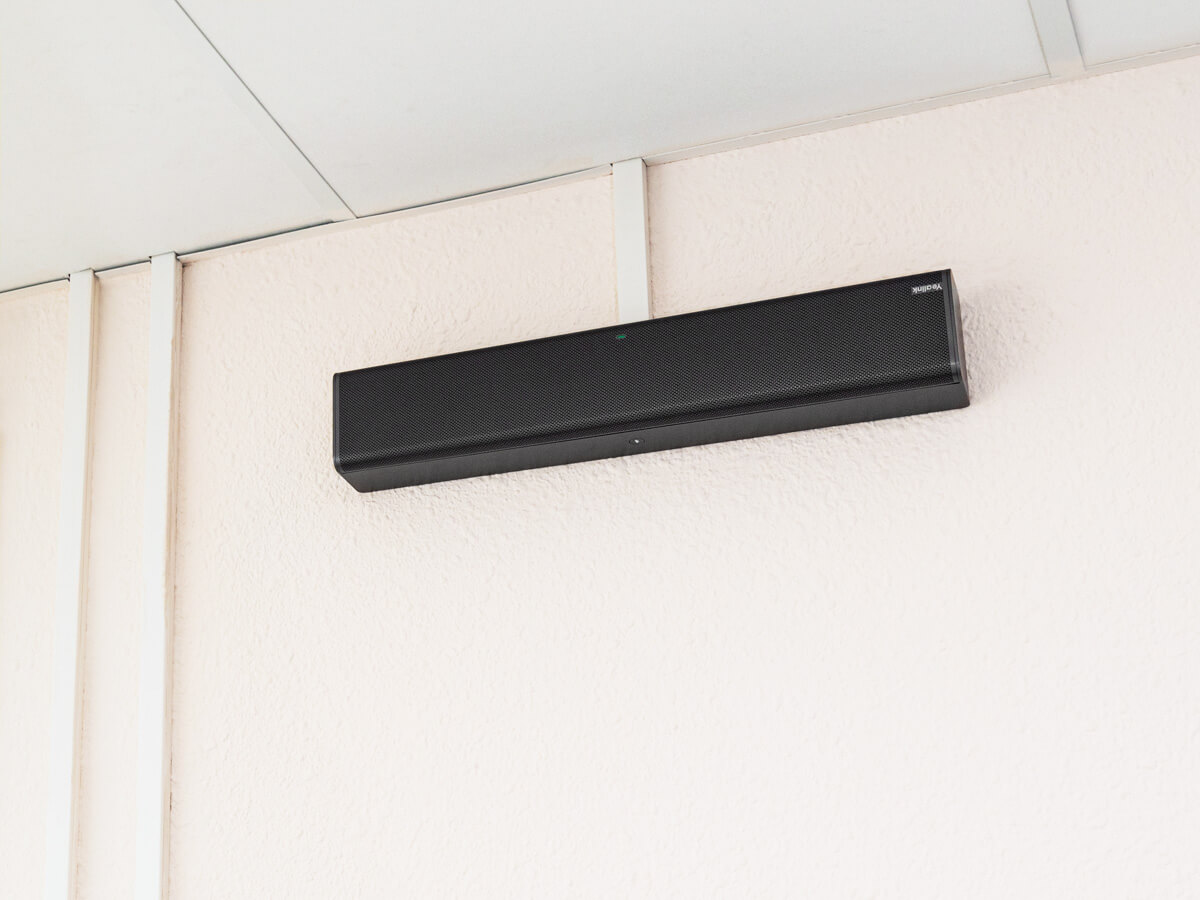

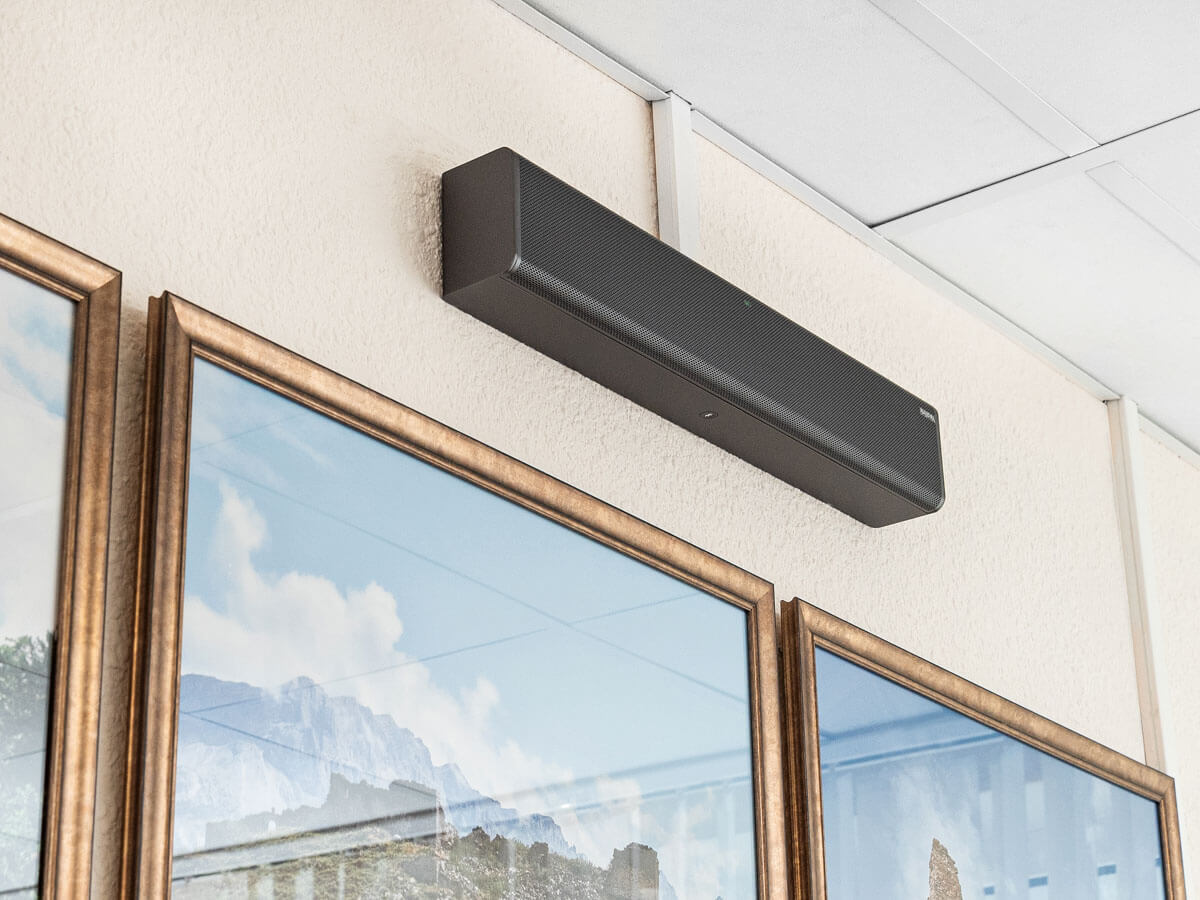

Мы спрятали все кабели и коммутатор в потолке. Никаких висящих проводов. Аккуратно расположили на потолке 3 микрофона, 4 саундбара заняли свои места по углам аудитории, а компактный, но мощный компьютер спрятали за телевизором.

Мы отказались от избыточного оборудования (микшера). Пуско-наладочные работы и обучение сотрудников университета выполнены специалистами нашей компании.

Как видите, мы умеем решать «простые» задачи любой сложности.

Тип помещения:

Учебная аудитория

Заказчик:

Компания «Неофлекс», Москва

Задача:

Усиливаем голос, отсекаем шум, освобождаем руки спикера — модернизация системы звукоусиления в учебной аудитории компании «Неофлекс».

Качественный звук в каждой точке аудитории

Проект, реализованный для компании «Неофлекс», решил проблему захвата звука в помещении без лишних проводов и ручных микрофонов. Больше не нужно передавать микрофоны по залу, чтобы спикер мог общаться с аудиторией. Система, включающая два микрофонных массива Sennheiser и аудиопроцессор Biamp Tesira FORTE DAN VT4, безошибочно реагирует на голос в любой точке зала и передаёт его с чёткостью, не уступающей точечному озвучиванию.

Фотографии проекта

Модернизация вместо перестройки

«Неофлекс» — ведущий российский разработчик корпоративных ИТ-платформ и информационных систем. Компания управляет четырьмя центрами разработки в Москве, Саратове, Воронеже, Пензе. В штате более 700 сотрудников, которые так или иначе охвачены программами корпоративного обучения.

На определённом этапе несовершенство системы звуковоспроизведения стало влиять на темпы организации мероприятий (терялось время на подготовку помещения и настройку микрофонов), а главное — нарушать динамику общения на семинарах. Назрела модернизация звукового оборудования в аудитории, чтобы дать слово каждому, кто захочет высказаться.

Потолочные микрофонные массивы Sennheiser

Ключом к решению проблемы стали потолочные микрофонные массивы, которые обеспечивают захват звука на всей площади помещения. Мы протестировали несколько вариантов: Shure, Biamp, Sennheiser. Лучше всего в условиях аудитории себя показала система Sennheiser TeamConnect Ceiling 2 с запатентованной технологией автоматического динамического формирования лучей направленных микрофонов.

Зона покрытия 60 м2

Благодаря динамическому формированию диаграммы направленности один микрофонный массив легко захватывает голос в радиусе 60 м2. При этом можно перемещаться по помещению, подавать реплики с любого ряда в зале или комментировать данные у проекционного экрана. В аудитории компании «Неофлекс» установлены два микрофонных массива — охвачено всё помещение.

Гибкая настройка лучей

Настройки микрофонного массива позволяют устанавливать приоритетную зону захвата (например, место спикера у проекционного экрана) и до 5 запретных зон, которые система будет игнорировать, чтобы отсечь нежелательные источники шума.

Интеграция по протоколу Dante

Sennheiser TeamConnect Ceiling 2 легко интегрируется с любой программной или программно-аппаратной системой для организации видеоконференций.

Если в аудитории потребуются дополнительные направленные микрофоны, их тоже можно подключить через аналоговый или цифровой аудиовыход DANTE.

Удобный интерфейс управления

Если в аудитории потребуются дополнительные направленные микрофоны, их тоже можно подключить через аналоговый или цифровой аудиовыход DANTE.

Аудиоплатформа Biamp Tesira Forte Dan VT4

Цифровой аудиопроцессор отвечает за централизованное управление всеми источниками аудиосигнала в учебной аудитории. Tesira FORTÉ DAN VT4 предоставляет 32 двунаправленных канала передачи цифрового аудио по протоколу DANTE, 4 аналоговых входа с технологией акустического эхоподавления, 4 аналоговых выхода, до 8 настраиваемых каналов для передачи звука по USB, 2-канальный интерфейс для IP-телефонии и интерфейс FXO.

Один цифровой процессор объединяет в себе функции матричного аудиомикшера, маршрутизатора, эквалайзера, инструменты динамической обработки звука, управления, мониторинга и диагностики. Настройки легко конфигурируются под текущие потребности через ПО Tesira.

Результат проекта

Микрофонные массивы Sennheiser аккуратно установлены в потолок и практически незаметны среди стандартных потолочных панелей. Система TeamConnect Ceiling 2 принципиально улучшила усиление звука, изоляцию нежелательных шумов и разборчивость речи на семинарах в аудитории.

Среди преимуществ решения стоит особо отметить гибкость настроек и удобный интерфейс управления: однажды сконфигурировав TeamConnect Ceiling 2, можно активировать заданный сценарий через вэб-интерфейс буквально за несколько кликов.

Тип помещения:

Аудитория для лекций, мастер-классов и презентаций

Заказчик:

ООО «Стил Технолоджи», Московская область, г. о. Истра

Задача:

Умное решение для лекционного зала: проекция прямо на стену и комплект звукового оборудования для идеального баланса в звучании речи и мультимедийного контента.

Сделано для бизнеса

Нашим клиентом стала компания «Стил Технолоджи» — крупный российский производитель металлочерепицы, кровельных аксессуаров и водосточных систем. Важную роль в продуктовой линейке компании играют эксклюзивные продукты и новинки на базе инновационных технологий. Например, защитная планка StopMOSS® или водочная система AQUASYSTEM® с полимерным покрытием GreenCoat®. Корпоративные образовательные программы охватывают все обновления ассортимента и технологических процессов. Чтобы повысить качество обучения и визуализации материалов, компания поручила нам модернизировать учебную аудиторию и внедрить в лекционный зал полноценную мультимедиа-систему.

Фотографии проекта

Задачи и специфика проекта

За считаные дни нам нужно было пройти весь путь: обследование помещения — спецификация оборудования — поставка — монтаж — пусконаладка. Наша спецификация уверенно уложилась в рамки бюджета, изначально утверждённого клиентом. Сжатые сроки реализации никогда не были препятствием для работы при условии согласия в принципиальных вопросах. С технической точки зрения, самой яркой особенностью проекта стала отличная освещённость аудитории естественным светом и мощные LED светильники с высокой светоотдачей. Свет, который способствует концентрации внимания и продуктивности людей, ограничивает возможности большинства бюджетных проекторов — изображение теряет яркость и контрастность. Мы учли это и предложили клиенту DLP-проектор LG BF50NST с яркостью 5 000 ANSI люменов.

Стена вместо проекционного экрана

Центром системы видеоотображения стал проектор корпоративного класса LG BF50NST на базе DLP-технологии с яркостью 5 000 ANSI люменов. Заказчик предпочёл отказаться от проекционного экрана и не перегружать пространство оборудованием, без которого можно обойтись. Поэтому приоритетом при подборе проектора стала яркость, позволяющая проецировать изображение прямо на стену в хорошо освещённом зале.

LG BF50NST с мощным лазерным источником света идеально вписался в проект: мы получили яркое контрастное изображение с разрешением 1920 x 1200 px и размером до 7,62 метра по диагонали. В качестве экрана в аудитории выступает перегородка, которая служит задником для сценической части зала и отделяет её от технической зоны. Функции «Сдвиг объектива» (H ± 20%, V ± 50%) и «Оптический зум x1.6» позволяют точно настроить проекцию с учётом типа контента и расположения трибуны спикера.

Подключение к источникам контента: никаких проводов в поле зрения

Основной источник контента в аудитории — ноутбук преподавателя. Проектор подключается к нему при помощи комплекта передатчика и приемника HDMI по витой паре Kramer PT-871/2XR-KIT. Витая пара проложена под сценическим подиумом, лючок для подключения скрыт под трибуной спикера.

Проектор поддерживает технологию беспроводной передачи данных Miracast® и Bluetooth. То есть, участники мастер-класса могут транслировать изображение с экранов любых подключённых совместимых устройств. Встроенный функционал webOS обеспечивает доступ к контенту по сети Wi-Fi.

Акустическая система в зале и на сцене

Главная задача акустической системы в учебной аудитории — сбалансированное озвучивание зала. Важно, чтобы слушатели чётко, разборчиво, на комфортной громкости воспринимали и голос лектора, и сопровождающие лекцию мультимедийные материалы. Мы выстроили акустическую систему на основе звуковых колонн APart COLW41, которые обеспечивают равномерное распределение звука по всей зоне охвата. В корпусе APart COLW41 объединены четыре широкополосных динамика на 3,3 дюйма и дюймовый твитер для воспроизведения высоких частот.

Колонны подключены к 4-канальному трансляционному усилителю DSPPA DA-4250. За сведение и маршрутизацию сигналов отвечает цифровой микшерный пульт SOUNDCRAFT UI 12 со встроенным процессором подавления акустической обратной связи (dbx AFS2), 4-х полосным эквалайзером и набором фильтров на выходных каналах. Микшерным пультом можно управлять удалённо из любой точки зала.

Захват голоса спикера

Функции захвата звука выполняет двухканальная беспроводная радиосистема Shure BLX1288E/P31 с ручным и головным микрофонами в комплекте. Система обеспечивает профессиональное качество звука, при этом остаётся предельно простой в установке и настройке. Рабочая дальность поясного передатчика может достигать 90 метров. Комплектация серии BLX универсальна и экономична — не обязательно покупать полные комплекты, можно приобрести только нужный передатчик (например, головную гарнитуру) и подключить его к действующему приёмнику. Двухканальный приемник с микропроцессорным управлением и встроенной антенной BLX 88 позволяет использовать одновременно два передатчика.

Монтаж и настройка за 16 часов

Мы завершили работы в аудитории в рекордный срок. Монтаж оборудования, устройство лючка для подключения проектора и ноутбука, установка дополнительных розеток в перегородке за сценическим пространством, подключение и пусконаладка выполнены за 16 часов! Дизайн учебной аудитории полностью сохранён. Управляющее оборудование размещено в серверной в рэковом шкафу Wize Pro W12UR с дверью из закалённого стекла, закрывающейся на замок. Удлинитель HDMI-интерфейса по витой паре PT-871/2xr-KIT обеспечивает передачу сигналов без потерь и практически без временной задержки.

Результат проекта
