Оснащение переговорной-трансформера в офисе российского подразделения DAF Trucks N.V

Тип помещения:

Средняя переговорная комната, 50 м2

Заказчик:

DAF Trucks Rus, Москва

Задача:

Разделяем пространство на две обособленные переговорные с равноценным функционалом для видеоконференцсвязи и снова объединяем в общий зал одним кликом по панели управления.

Умножаем функционал на два

Проект, реализованный в офисе DAF Trucks Rus, один из самых интересных примеров работы с пространствами-трансформерами в нашей практике. Объект — помещение площадью 50 м2 со звукоизолированной перегородкой, которая делит пространство на две независимых переговорных. Когда перегородка убрана, а столы сдвинуты, два помещения снова объединяются в одну просторную переговорную, которая вмещает в 2 раза больше сотрудников.

Нашей целью было разделить комплекс оборудования для видеоконференцсвязи так же, как перегородка разделяет пространство, и сделать возможным проведение двух сеансов ВКС одновременно.

Мы оборудовали в одном помещении две полноценных переговорных с видеоконференцсвязью — каждая со своим микрофонным массивом, ЖК-панелью, PTZ-видеокамерой, лючком для подключения ноутбука, который используется в качестве кодека ВКС. Оба комплекта оборудования связаны системой управления Crestron с удобным пользовательским интерфейсом. Чтобы переключиться на работу в совместном режиме достаточно буквально одного клика по панели управления.

Фотографии проекта

Услуги в рамках
проекта

проектирование системы ВКС

подбор AV-оборудования

монтаж и пусконаладка

Круг задач на проекте

Подобрать оборудование, совместимое со всеми популярными программными решениями для видеоконференцсвязи — Zoom, Mind, Skype для бизнеса.

Подготовить переговорные для быстрого запуска видеоконференций с персональных ноутбуков сотрудников.

Интегрировать оборудование в централизованную систему управления с удобным пользовательским интерфейсом на планшете.

Обеспечить независимую работу двух переговорных комнат и систему резервирования.

Микофонный массив + аудиопроцессор

Чтобы не загромождать столы оборудованием, для захвата звука используются потолочные микрофонные массивы SHURE MXA910. Восемь звуковых лучей равномерно распределяются в по всей площади переговорной, два микрофонных массива позволяют охватить всё помещение. Когда переговорные объединены, микрофонные массивы работают в паре, когда помещение разделено — каждый микрофонный массив работает по отдельности.

Аудиопроцессор SHURE IntelliMix P300 улучшает звук по всем параметрам: 8-канальное эхоподавление, шумоподавление, автоматическая регулировка усиления обеспечивают великолепное качество звука во время сеансов видеоконференцсвязи. Дополнительным преимуществом для проекта стали компактный корпус и простое крепление аудиопроцессора — это позволило незаметно установить оборудование в подстолье.

Система управления Crestron

Система управления Crestron связывает воедино AV-оборудование двух переговорных, запускает и контролирует работу всех мультимедийных систем в соответствии с предустановленным сценарием: совместный или раздельный режим.

Интерфейс управления

Управление настройками осуществляется через простой интуитивно понятный интерфейс. Дизайн интерфейса управления разработан на основе бренд-бука компании, оформление выполнено в корпоративных цветах. В каждой из двух переговорных установлен планшет Apple с интерфейсом управления — по функционалу и набору доступных настроек планшеты полностью дублирую друг друга. Пользователь может выбрать один из двух режимов: совместный или раздельный.

Совместный режим

Задействованное оборудование

Поворотная видеокамера одной из переговорных.

Телевизор одной из переговорных включен по умолчанию, телевизор второй переговорной может быть дополнительно включен с планшета.

Оба потолочных микрофонных массива.

Настольный лючок для подключения ноутбука в одной из переговорных.

Оборудование активируется с любого из двух планшетов.

Раздельный режим

Задействованное оборудование

В раздельном режиме активируется оборудование только одной из переговорных.

Коммерческий телевизор

Поворотная видеокамера

Один потолочный микрофонный массив

Настольный лючок для подключения компьютера

Система бронирования переговоров

Система Evoko Liso отлично вписалась в дизайн интерьера и облегчила управление бронированиями. Совместимость с Microsoft Office, Microsoft Exchange и службами Google для совместной работы позволяет резервировать переговорные через стандартный календарь. Непосредственное взаимодействие с устройством осуществляется через 8” сенсорный дисплей: сотрудник может узнать о запланированных мероприятиях и забронировать переговорную на месте. Зелёная подсветка показывает, что помещение свободно, красная — идёт мероприятие.

Скрытый монтаж оборудования

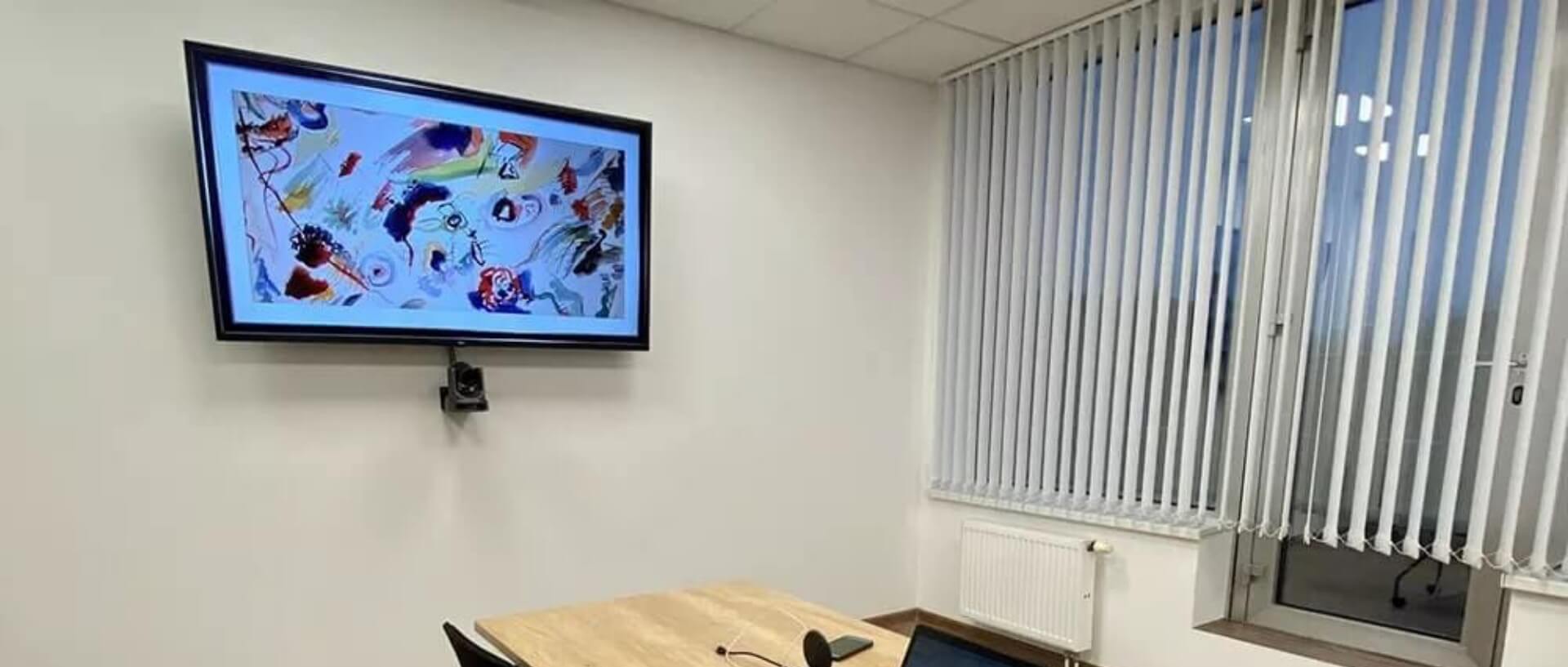

Настенное крепление коммерческой ЖК панели LG позволило компактно смонтировать часть оборудования за панелью.

В столешницы врезан лючок Kramer RTBUS для подключения ноутбуков сотрудников к мультимедийным системам переговорной.

Wi-Fi-роутер, аудиопроцессор и часть коммутационного оборудования размещены в подстолье, чтобы освободить интерьер.

Результат работы

Переговорная-трансформер оснащена оборудованием для видеоконференцсвязи для работы в режиме двух независимых переговорных или объединённого зала.

Мультимедийное оборудование совместимо с любым программным обеспечением для видеоконференцсвязи — Zoom, Mind, Skype для бизнеса.

Сотрудники могут подключать персональные ноутбуки, планшеты, смартфоны к системам переговорной и использовать любой программный клиент ВКС для запуска видеоконференции.

Централизованная система управления имеет удобный пользовательский интерфейс с двумя настроенными сценариями работы: в совместном или раздельном режиме.

Резервирование переговорных комнат производится через систему Evoko Liso.
