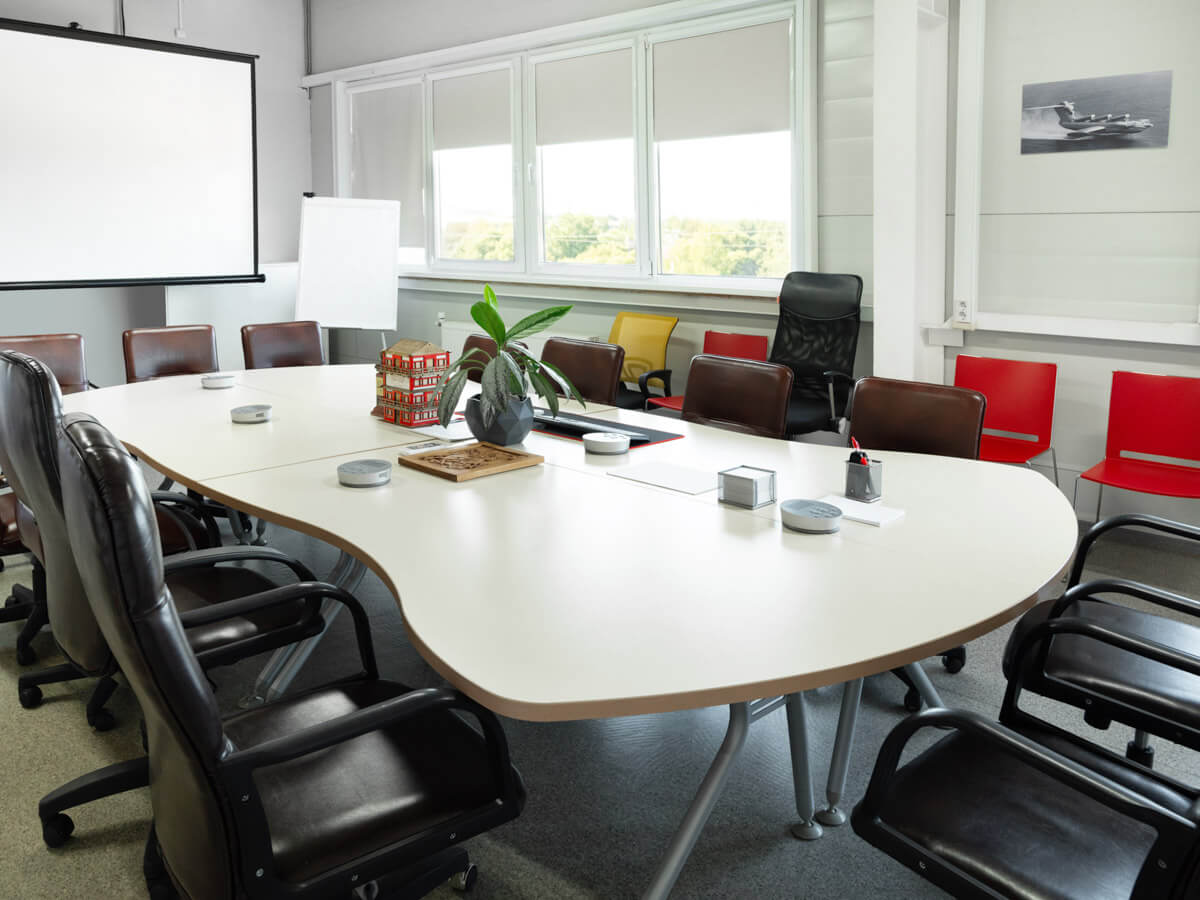

Средняя переговорная – Реализованные проекты

Тип помещения:

4 переговорные. Площадь каждой 40-50 м²

Заказчик:

Компания “ААЦ”

Задача:

Подбор, доставка, выдача оборудования на тестирование, обучение пользователей

О задаче

Наши специалисты выполнили сотни проектов. Ни один нельзя назвать легким и простым. В каждом были свои ограничения и сложности. Про эту задачу мы скажем иначе. В этом проекте нас не ограничивали только в сроках… и все. А какие были сложности?

Сложность первая: четыре помещения. Требовалось оснастить оборудованием для ВКС не одно, не два, а четыре помещения.

Сложность вторая: непростые акустические условия. У каждого помещения была какая-то своя акустическая изюминка. Где-то эхо, где-то шум или гул.

• Первые две переговорные – типичные аквариумы: стеклянные стены, стеклянный стол, высокие потолки, плитка на полу.

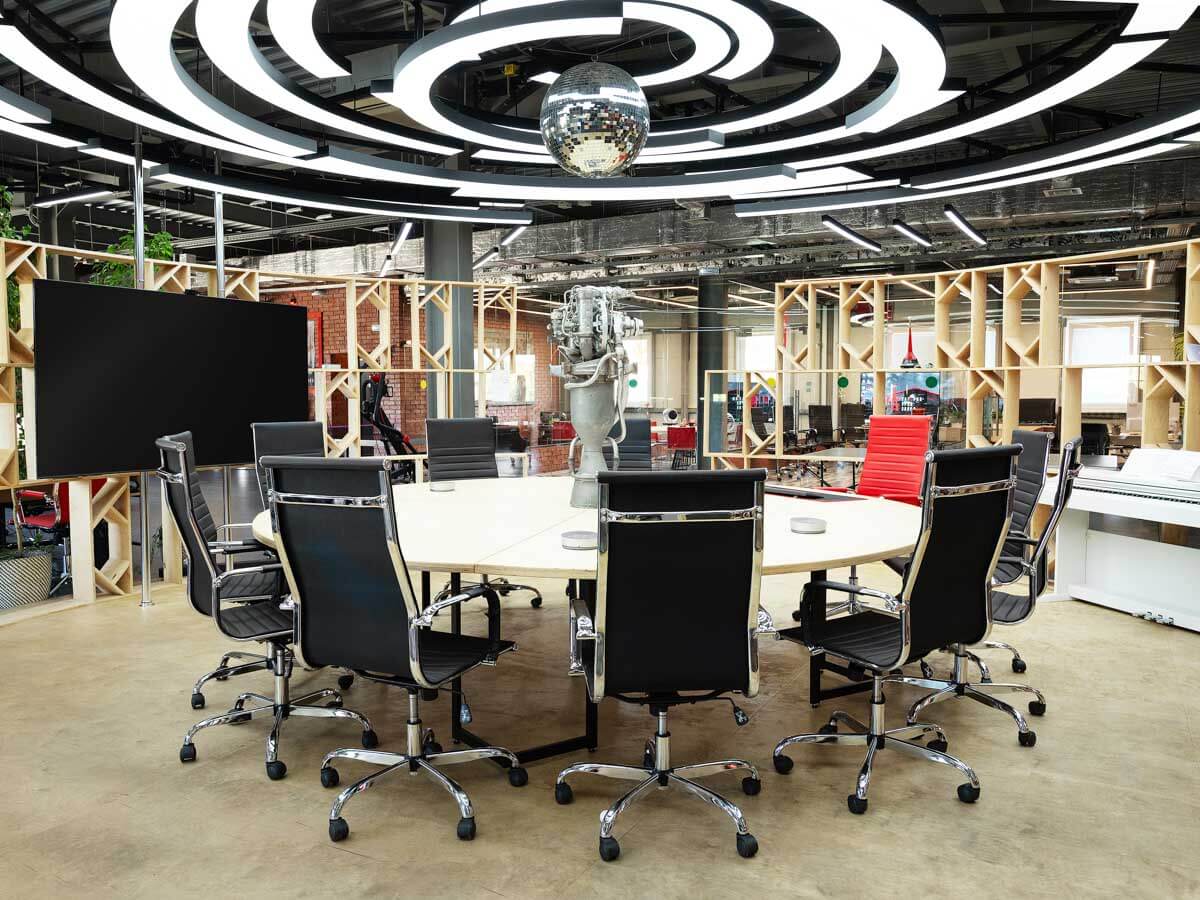

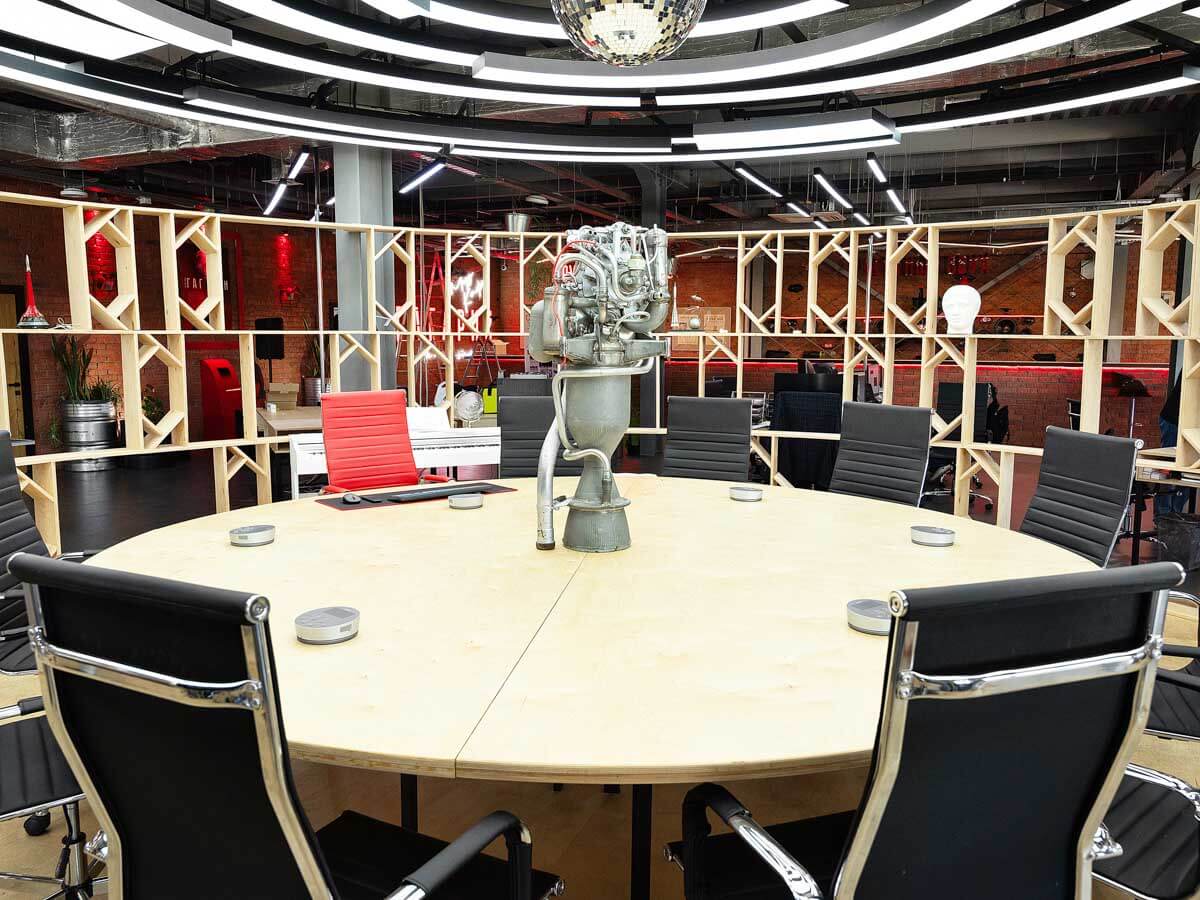

• Третье помещение – опенспейс. В его центре выделено пространство для переговоров. Его границы чисто символические – просто стеллажи с полками.

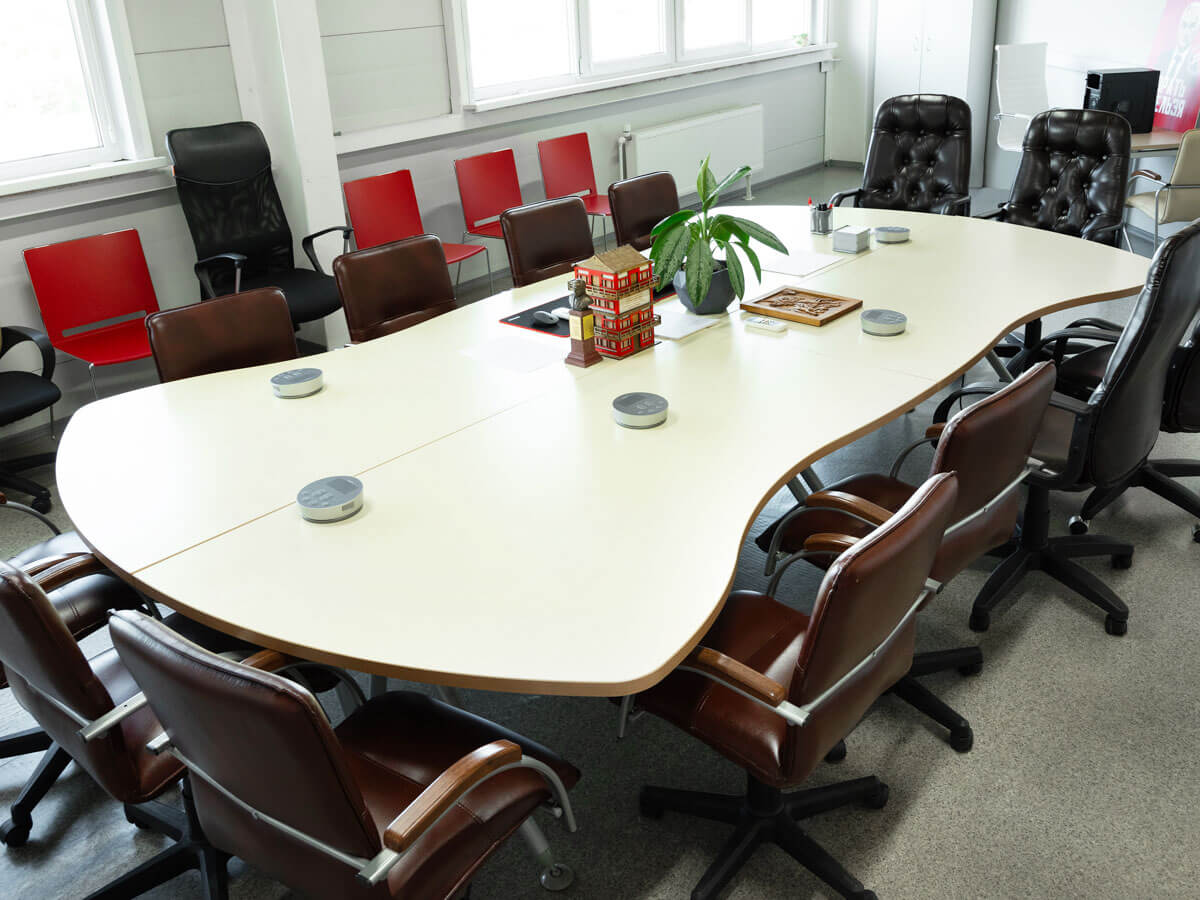

• Четвертая переговорная – гулкая комната с большим количеством окон, высокими потолками и шумным кондиционером.

Сложность третья: бюджет. Он серьезно ограничен, и этим все сказано.

Самое важное. Ни одна из этих сложностей не поддается коррекции. Например, бюджет не увеличить, стеклянные стены не демонтировать. Все условия принимаются за данность. Вот такие вводные задачи.

Требовалось решить вопрос захвата и вывода звука во всех помещениях так, чтобы звук был чистым, и уложиться в ограниченный бюджет.

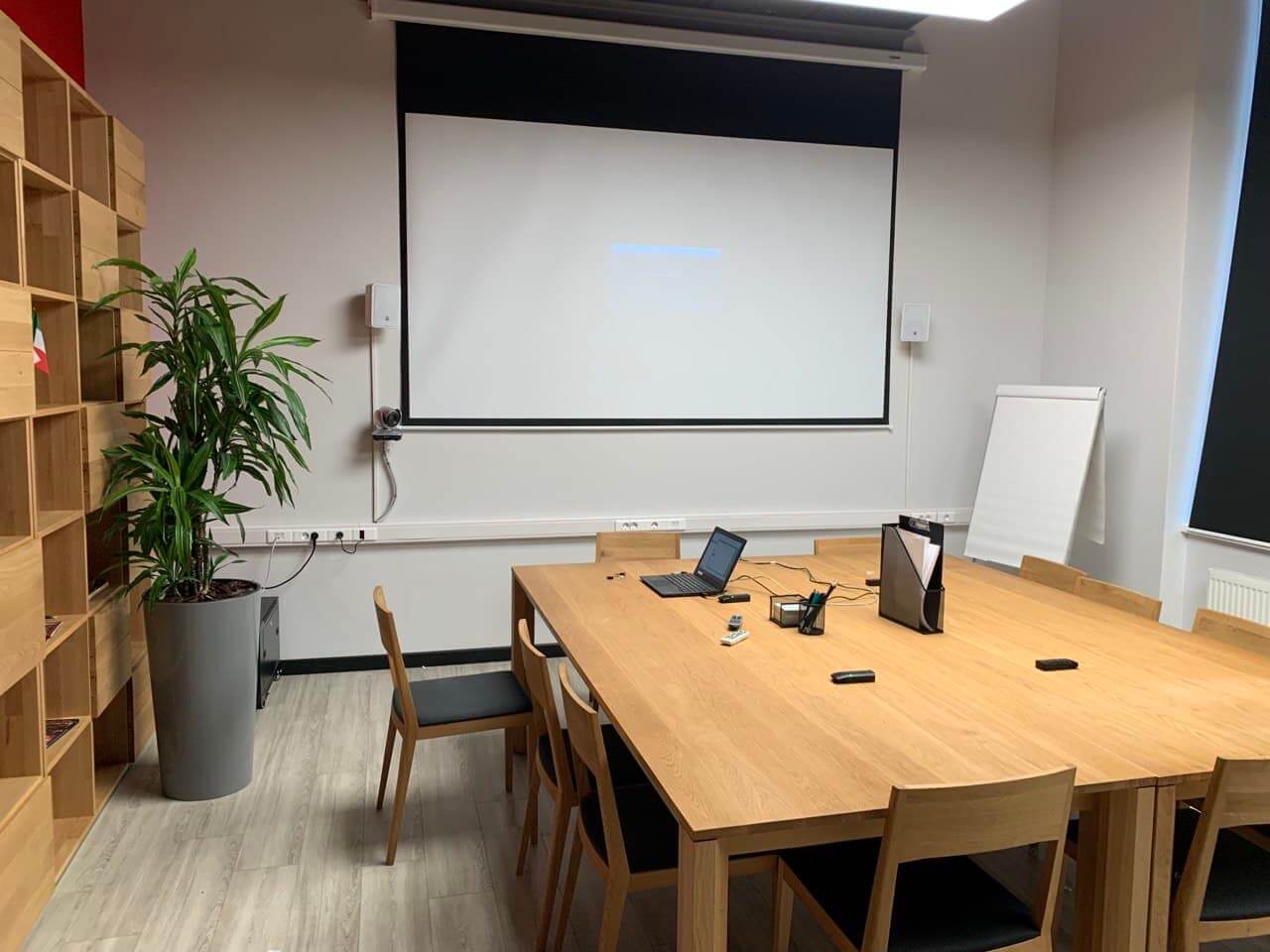

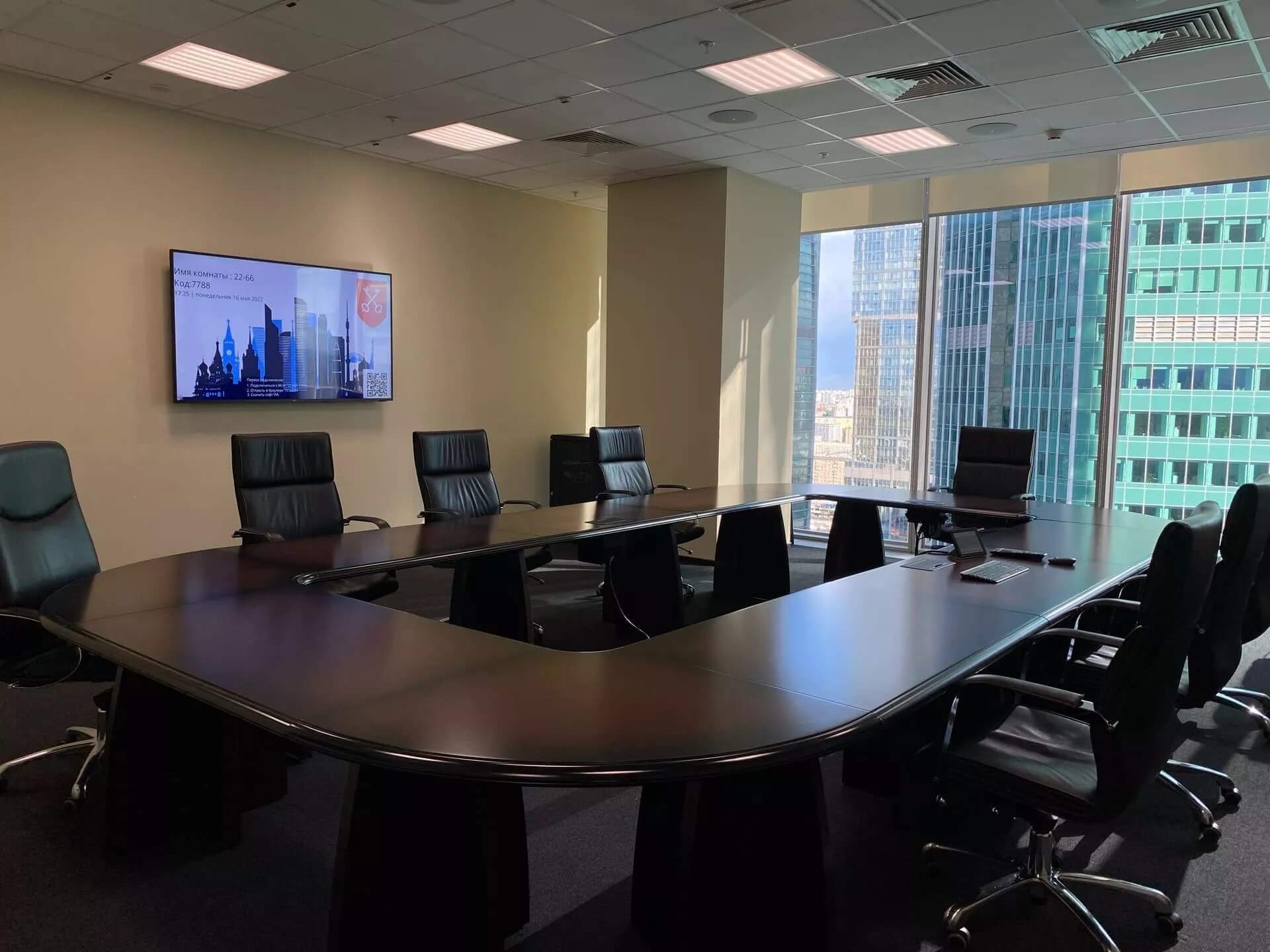

Фотографии проекта

Решение

Как вы понимаете, наши специалисты справились с этим испытанием. Для решения поставленной задачи использовалось оборудование iMageTech.

Какие выгоды получил заказчик

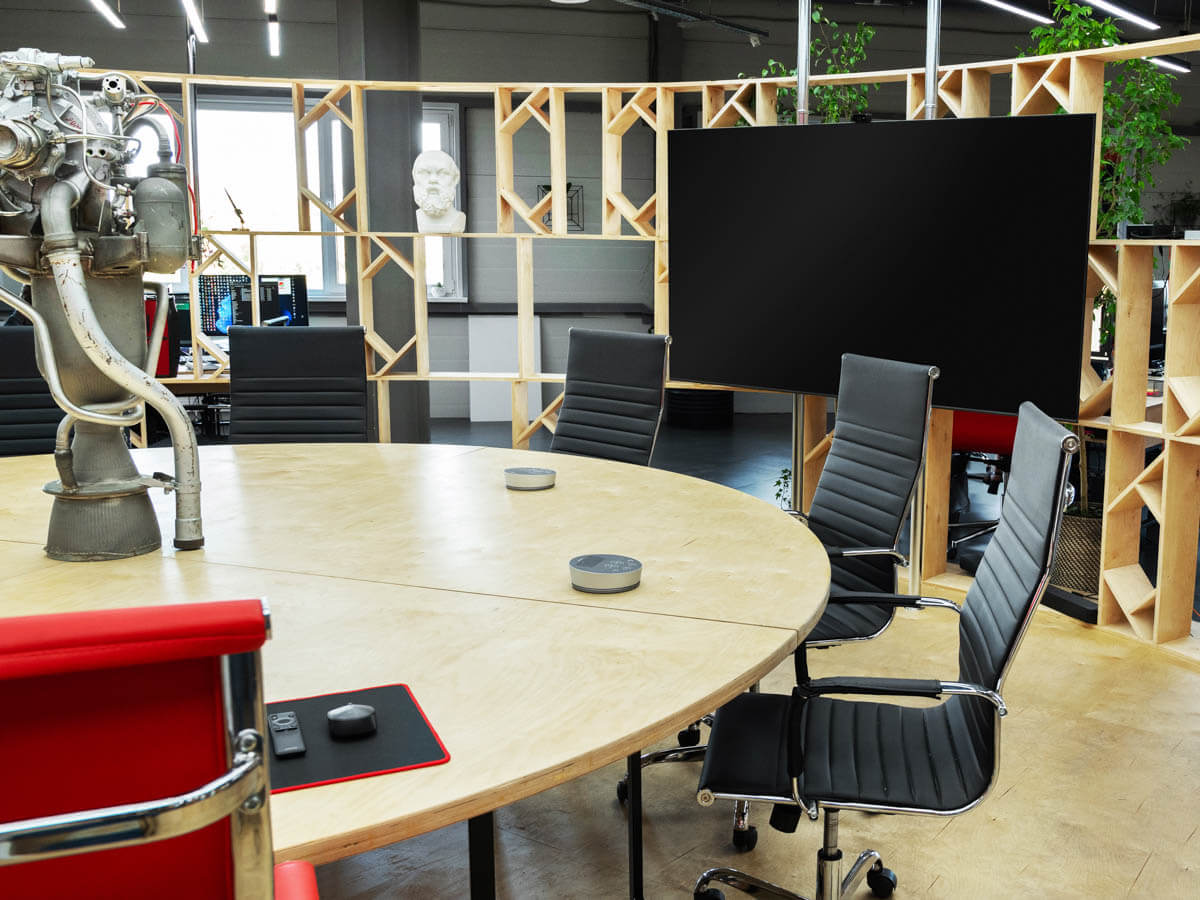

В четырех помещениях используются два комплекта оборудования. ВКС не проводятся одновременно во всех четырех помещениях, поэтому двух комплектов достаточно. Оборудование полностью мобильное, легко переносится из одной переговорной в другую, а настройка под особенности помещения производится автоматически при включении. В состав каждого комплекта входит базовая станция и 6 спикерфонов.

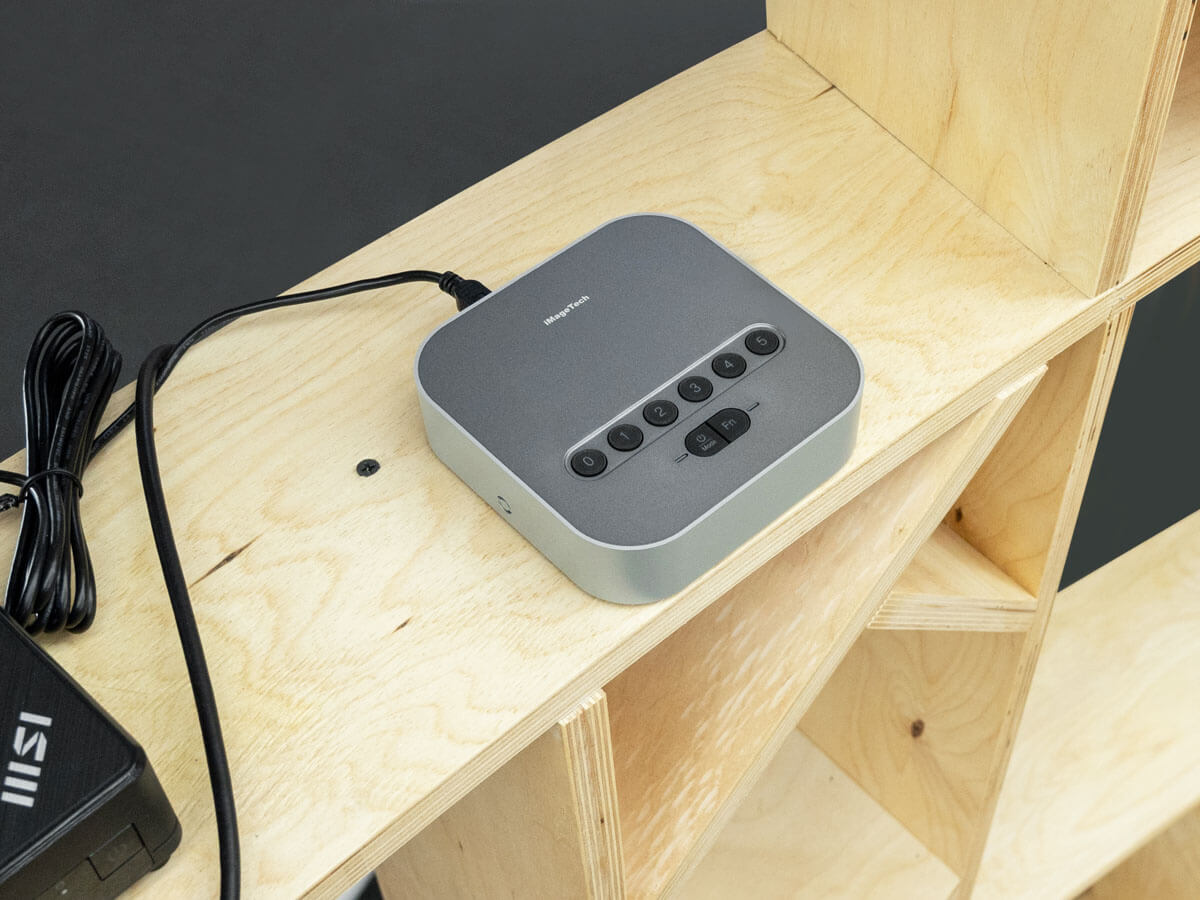

В базовой станции iMageTech предусмотрено несколько режимов работы. Она позволяет подключать различные устройства, например, компьютеры, ноутбуки, смартфоны, планшеты и кодеки видеоконференцсвязи.

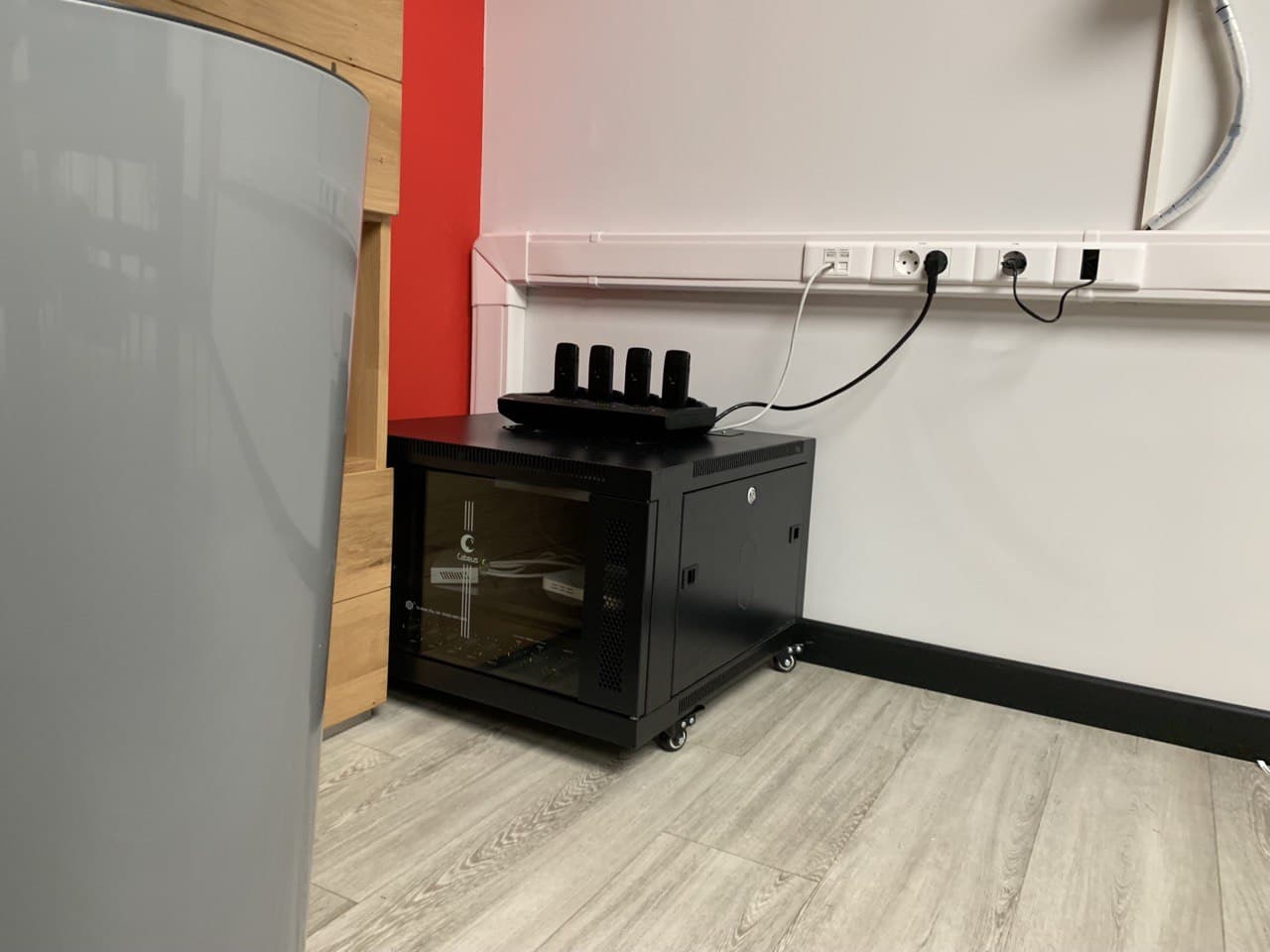

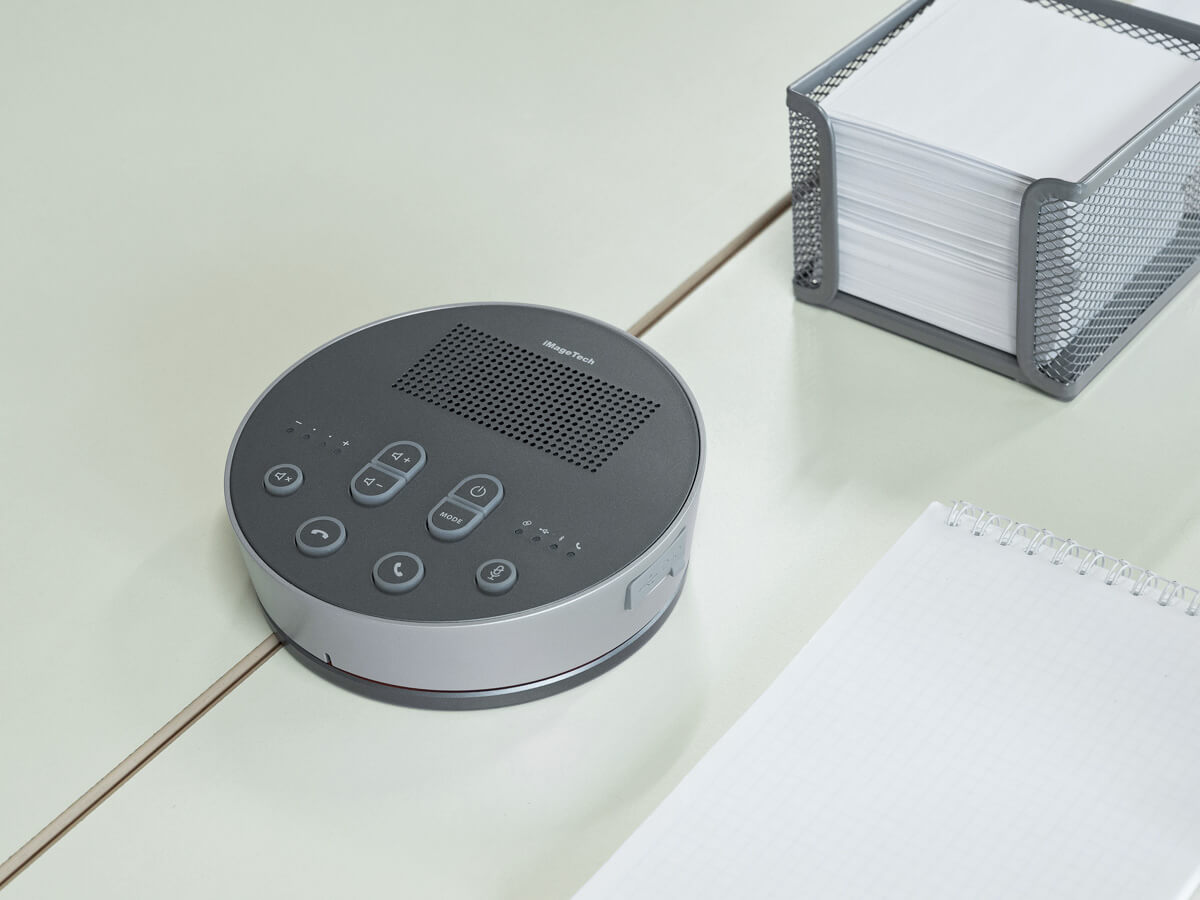

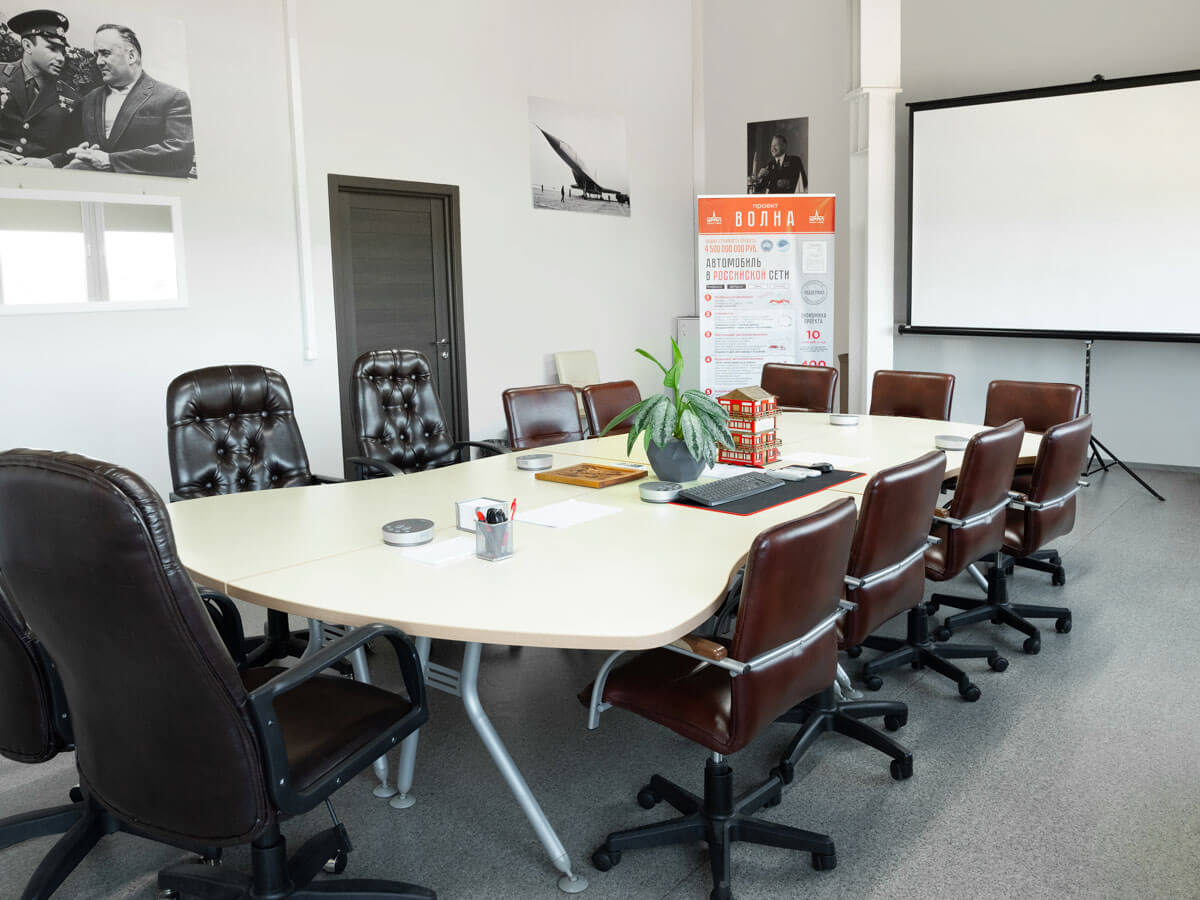

В составе каждого комплекта 6 профессиональных беспроводных спикерфонов iMageTech. Они отлично себя показывают даже в помещениях с непростыми акустическими условиями. Радиус захвата звука микрофона – 3 метра. Он поддерживает все современные технологии подавления эха. Более того, он бережет связки говорящего. В шумном помещении приближаться к спикерфону и говорить нарочито громко не требуется. Устройство само корректно повышает уровень сигнала и передаёт голос собеседнику так, как нужно. Широкополосный динамик мощностью 3 Вт создает чистый звук – отлично слышно, что говорит собеседник.

Возможности оборудования iMageTech позволяют расставить максимально большое количество беспроводных спикерфонов на столе. Таким образом, каждый участник ВКС будет находиться в комфортной близости к микрофону.

Работать с оборудованием iMageTech очень просто. Базовая станция поддерживает режим Plug and play и не требует никакого дополнительного программного обеспечения или помощи профессиональных специалистов. Наши инженеры провели обучение для представителей заказчика. А статьи из нашего блога сняли многие вопросы.

Тип помещения:

переговорная 28 м² на 8-10 участников

Заказчик:

«Союзмультфильм»

О задаче

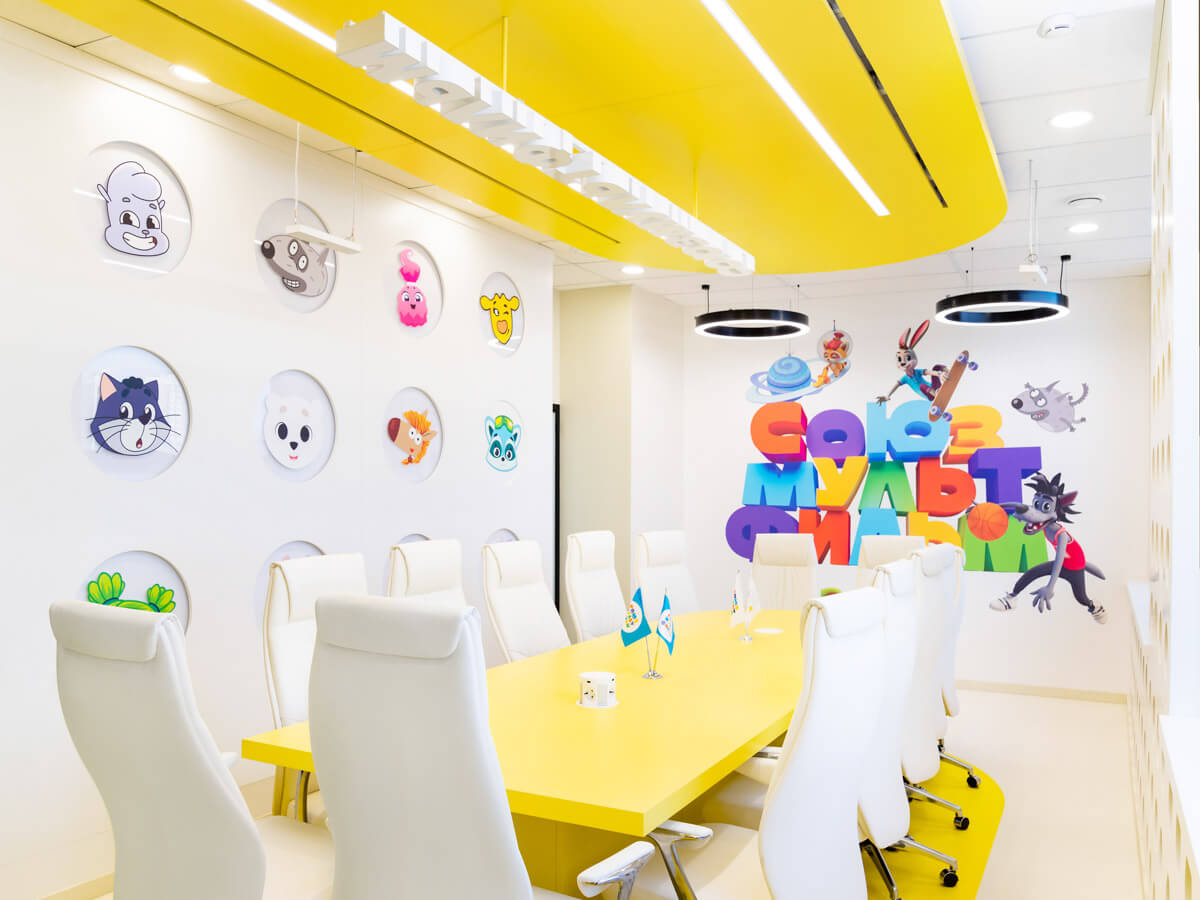

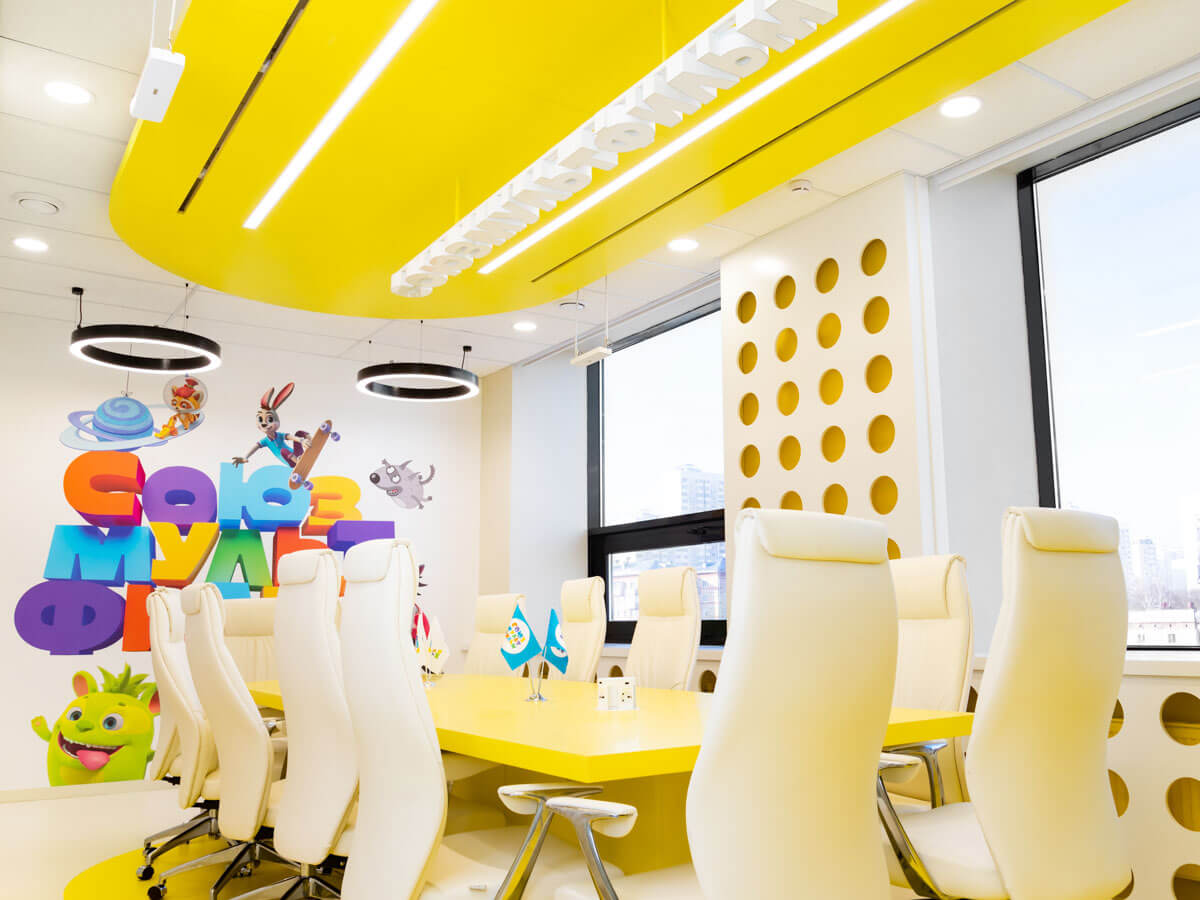

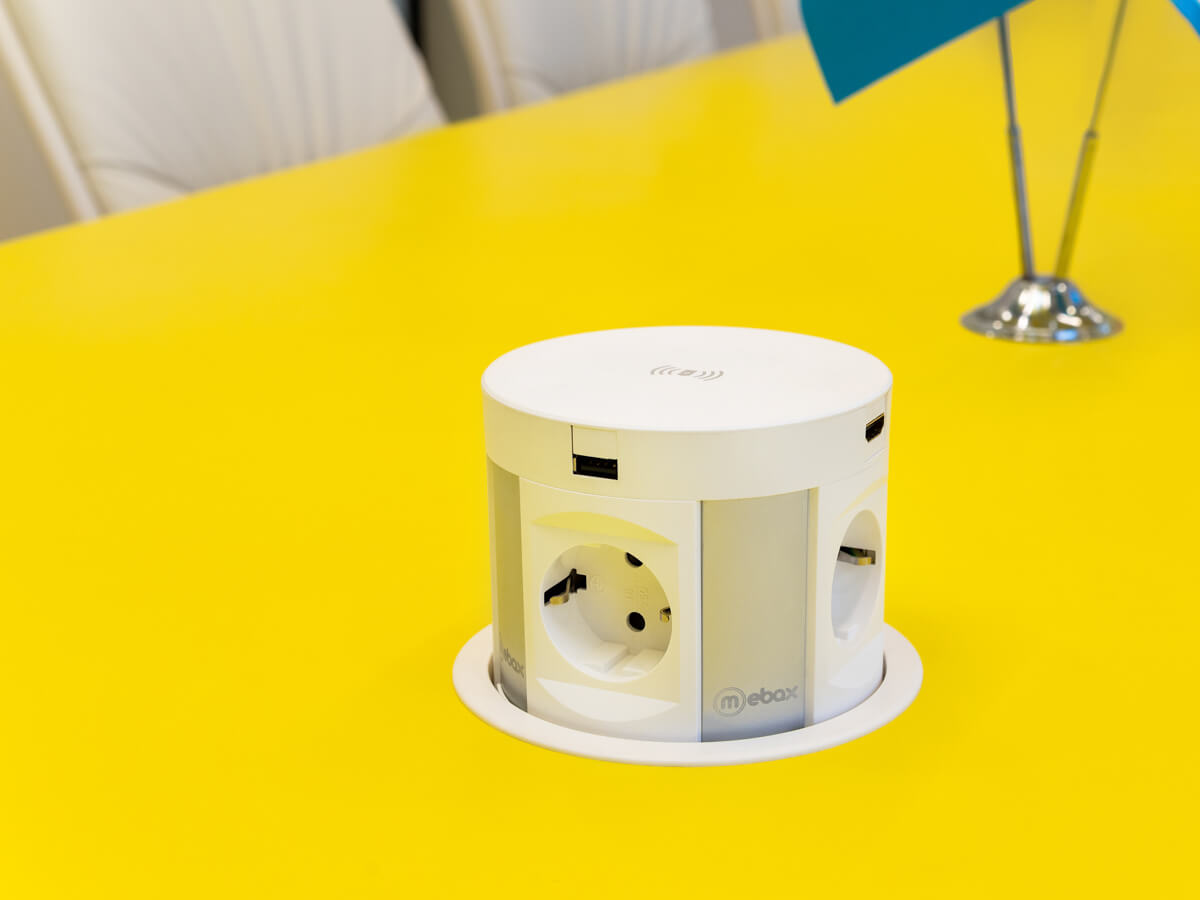

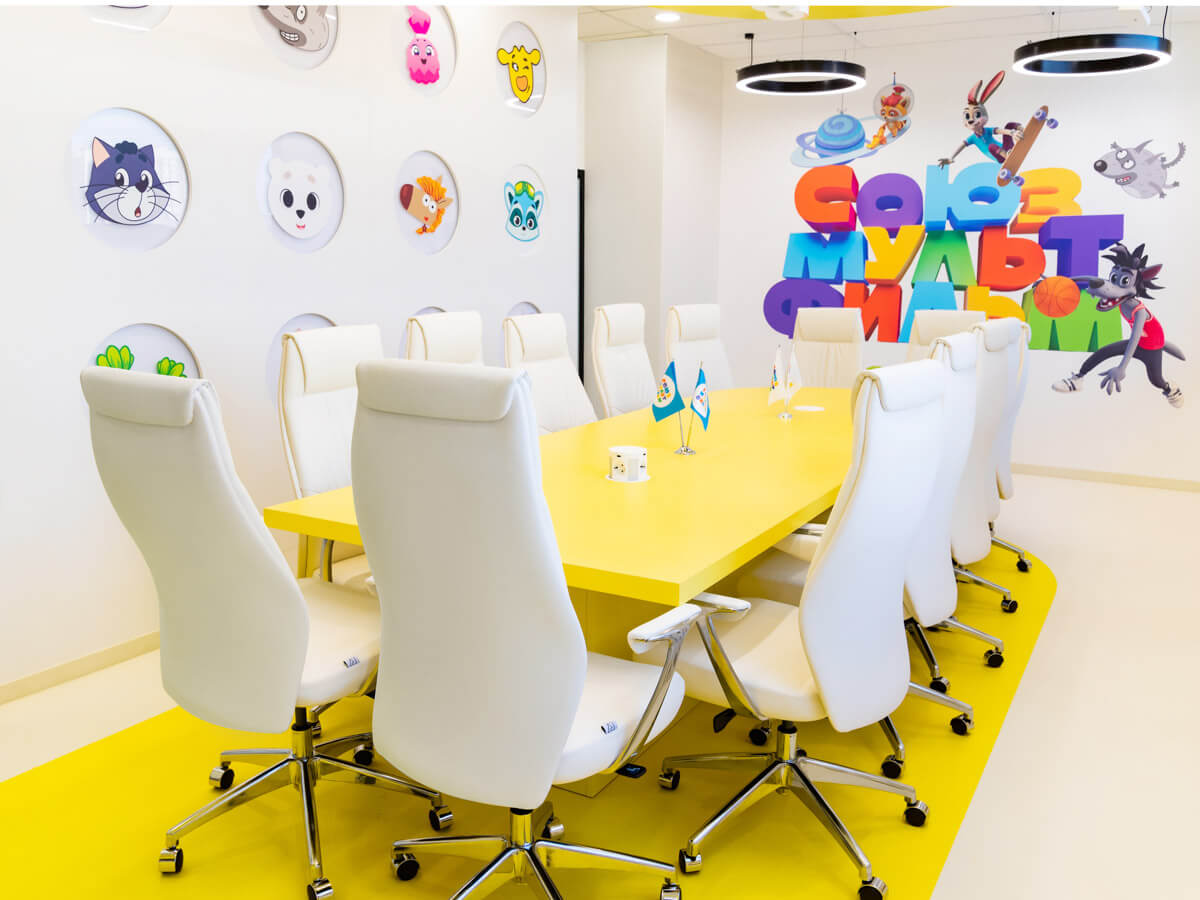

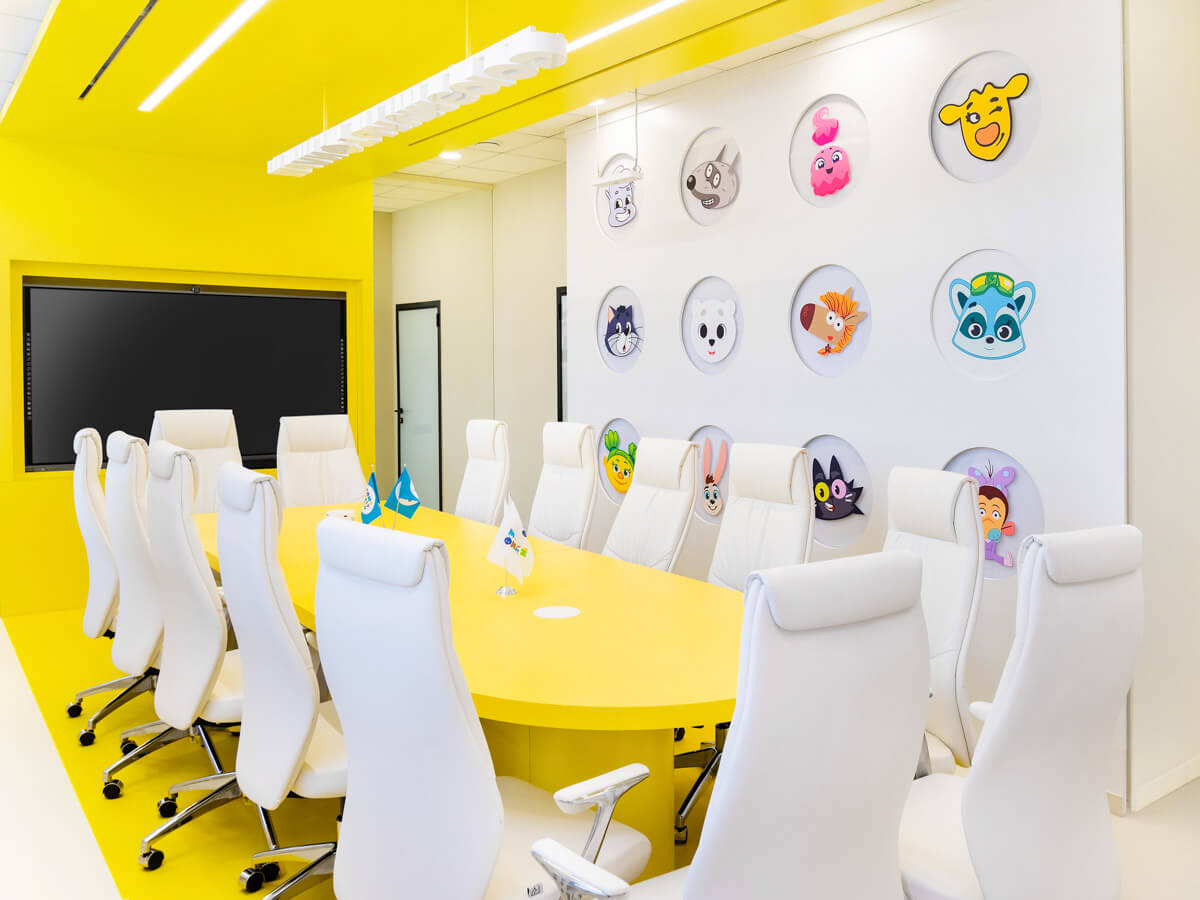

Ух, какая стильная переговорная комната в «Союзмультфильме». Достаточно одного взгляда на фотографии, чтобы разбудить внутреннего ребенка, который захочет забраться на один из стульчиков и смотреть мультики. Такое восхищение, к слову, нормальная реакция обычного человека.

Но если смотреть будет инженер, то он оценит, какое оборудование мы подобрали для этого проекта. Давайте посмотрим вместе – устраивайтесь поудобнее.

Требовалось оснастить переговорную комнату оборудованием для ВКС. Нас привлекли на стадии ремонта, что значительно упростило работу. С другой стороны, уже был готов дизайн-проект переговорной и требовалось совместить наши прагматичные технические решения с фантазиями дизайнера.

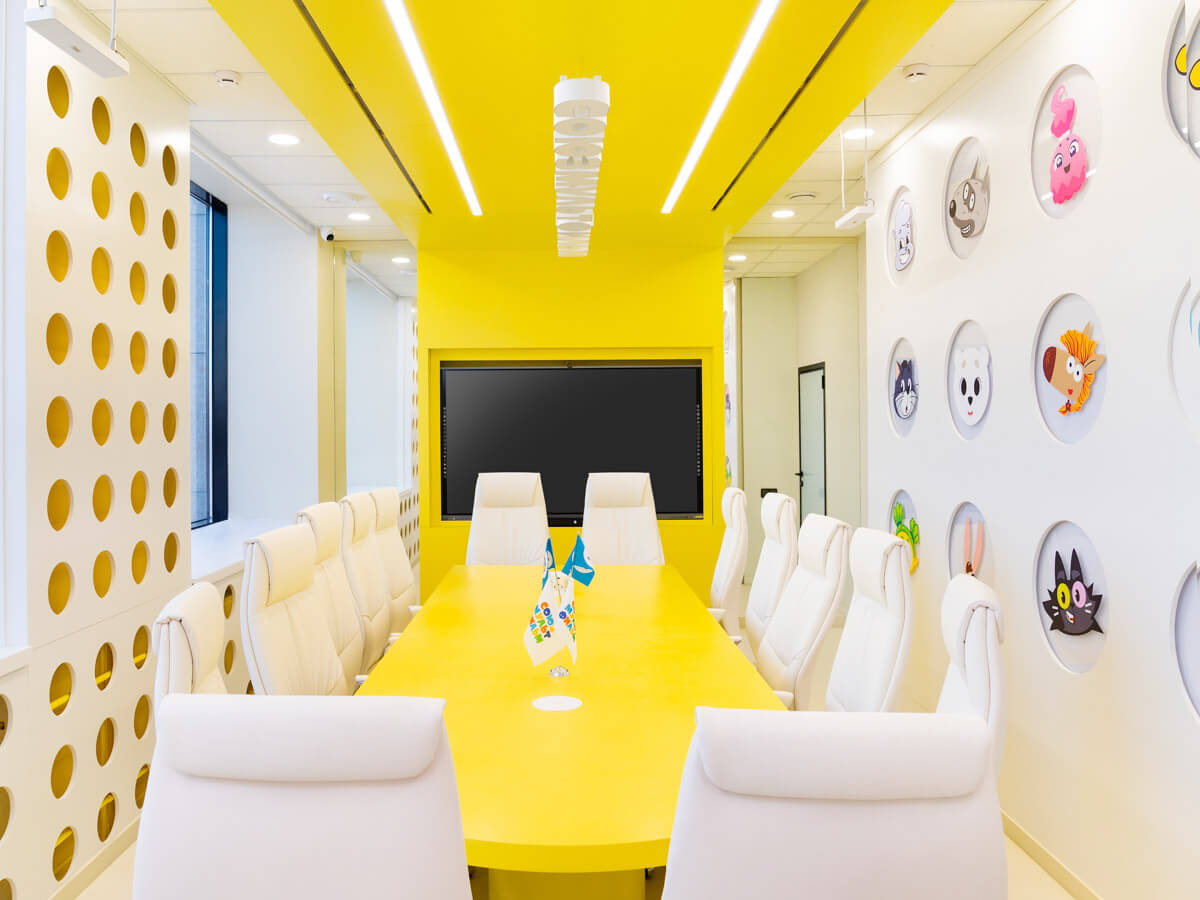

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Вот что получилось:

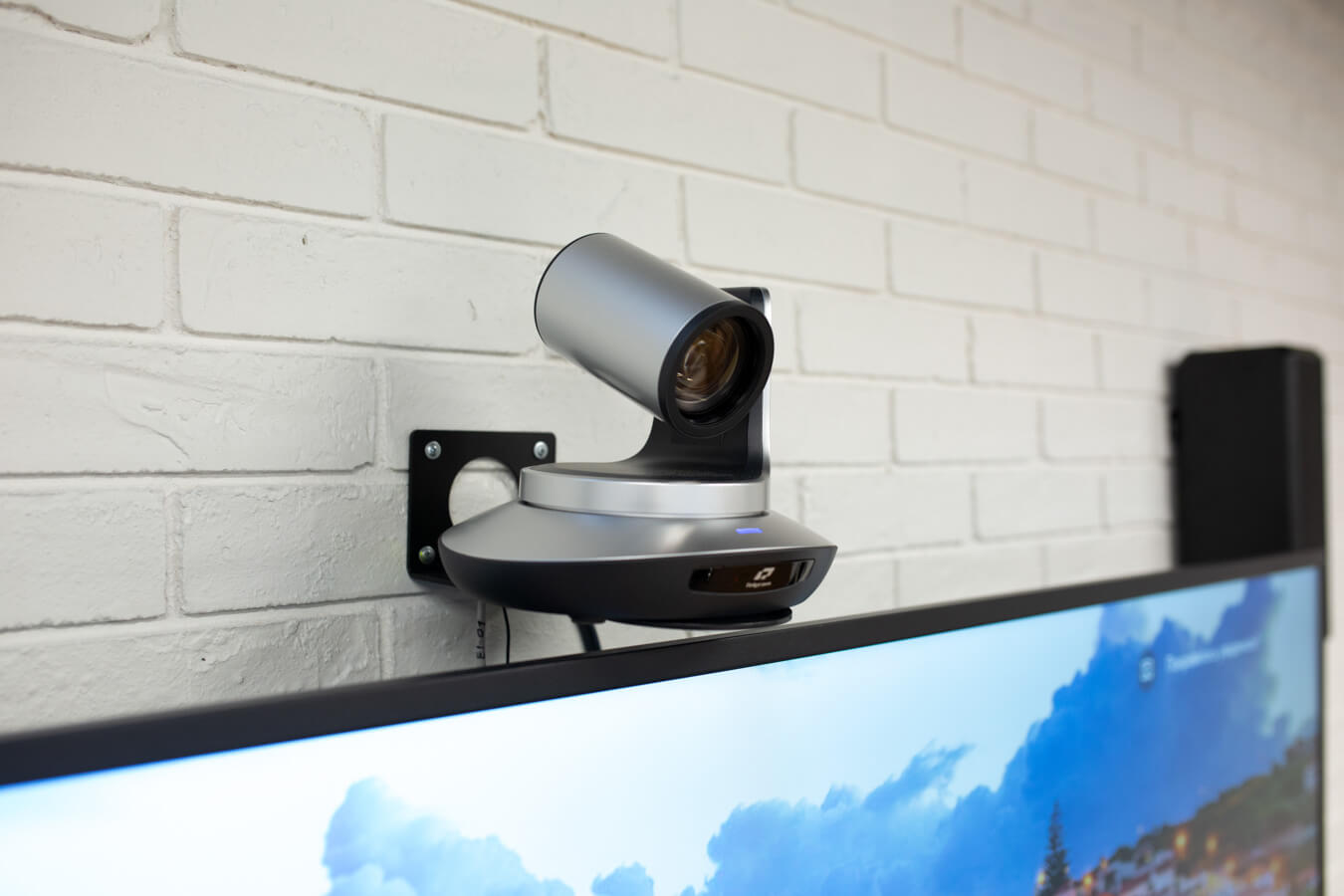

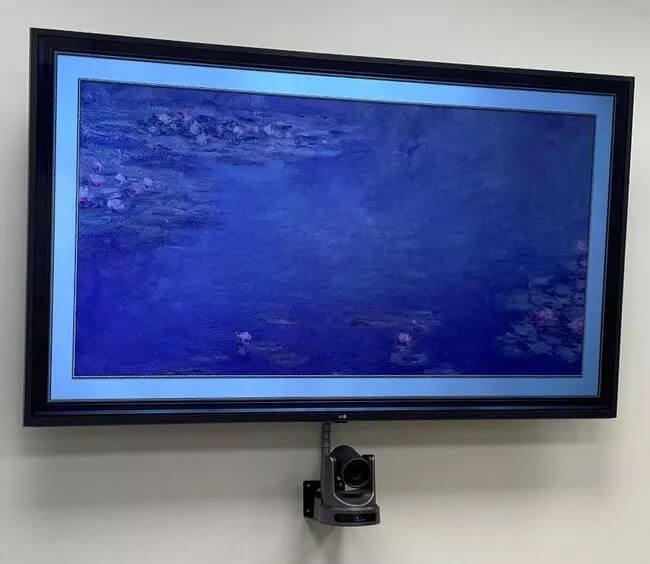

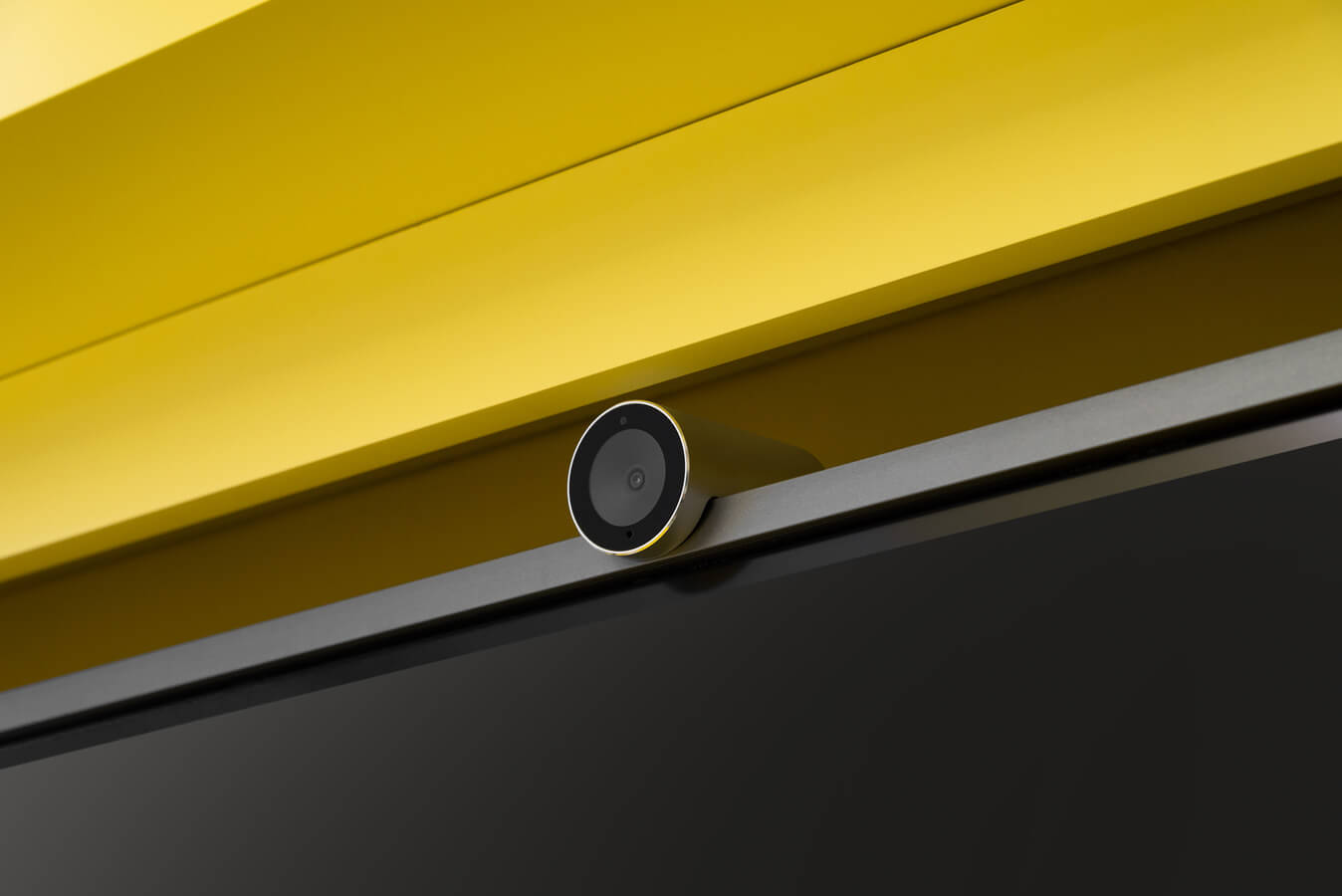

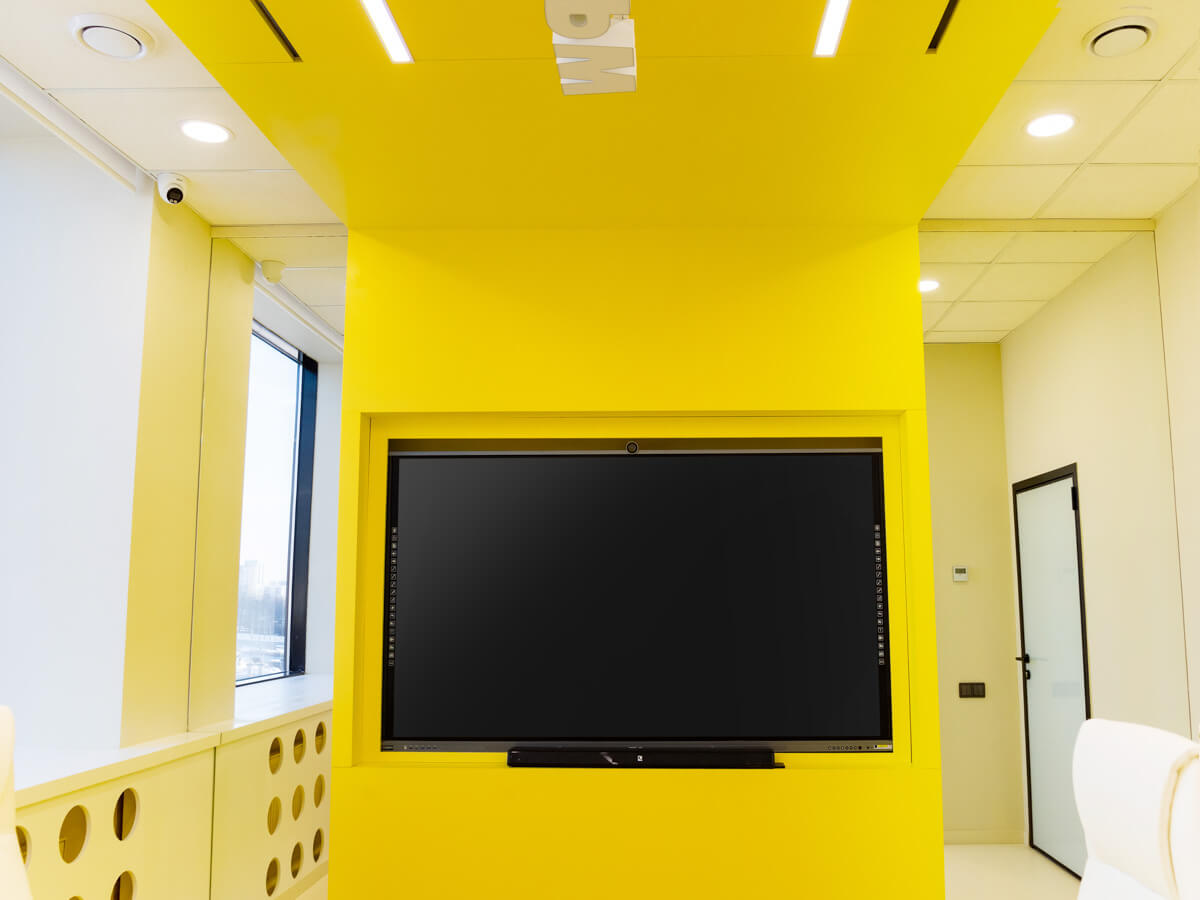

• Веб-камера аккуратно вписалась в ограниченное пространство. От верхней рамки интерактивной панели до перекрытия всего 5 сантиметров. Мы подобрали 4К камеру Telycam TLC-100, которой этого пространства достаточно. Она крепится на корпус дисплея и создает отличную картинку – общий обзор всех 8-10 участников ВКС. У нее широкий угол обзора – 80°.

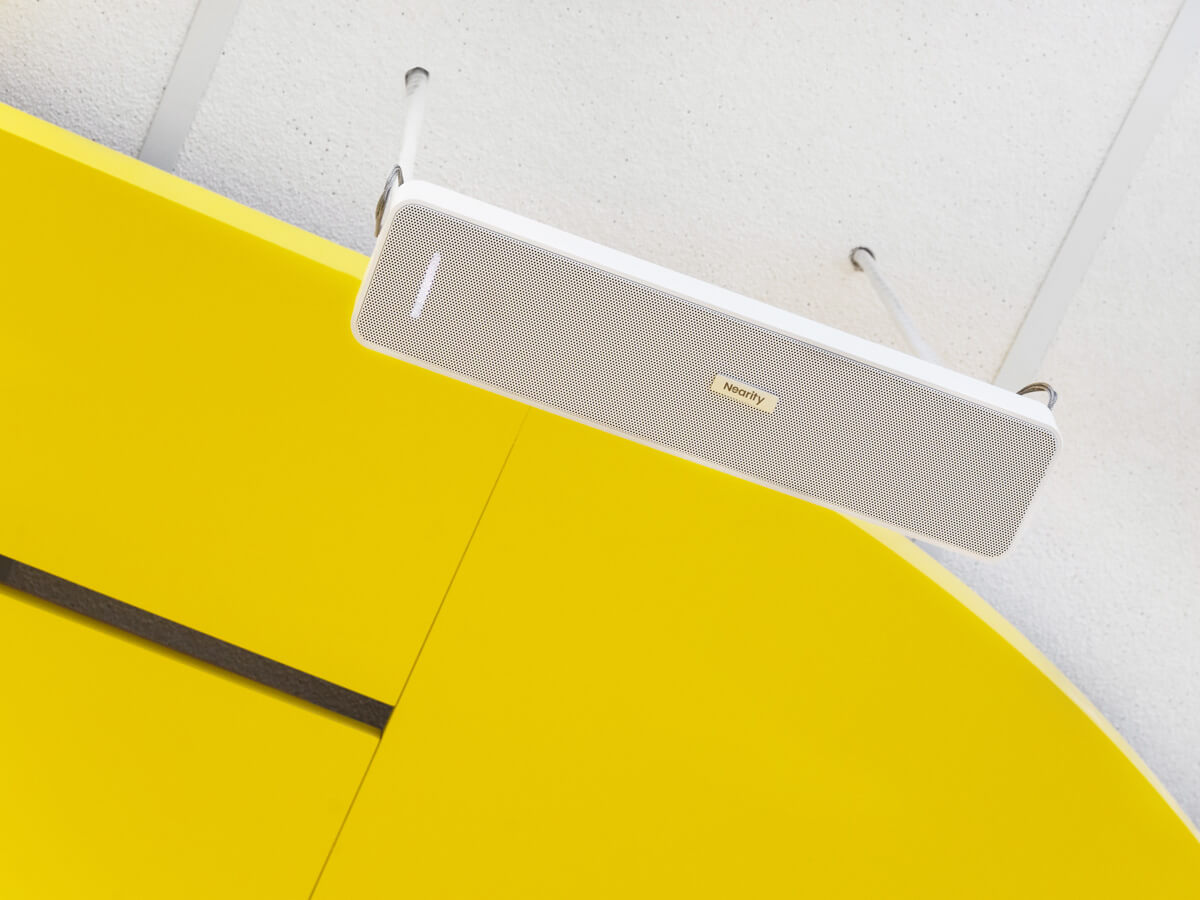

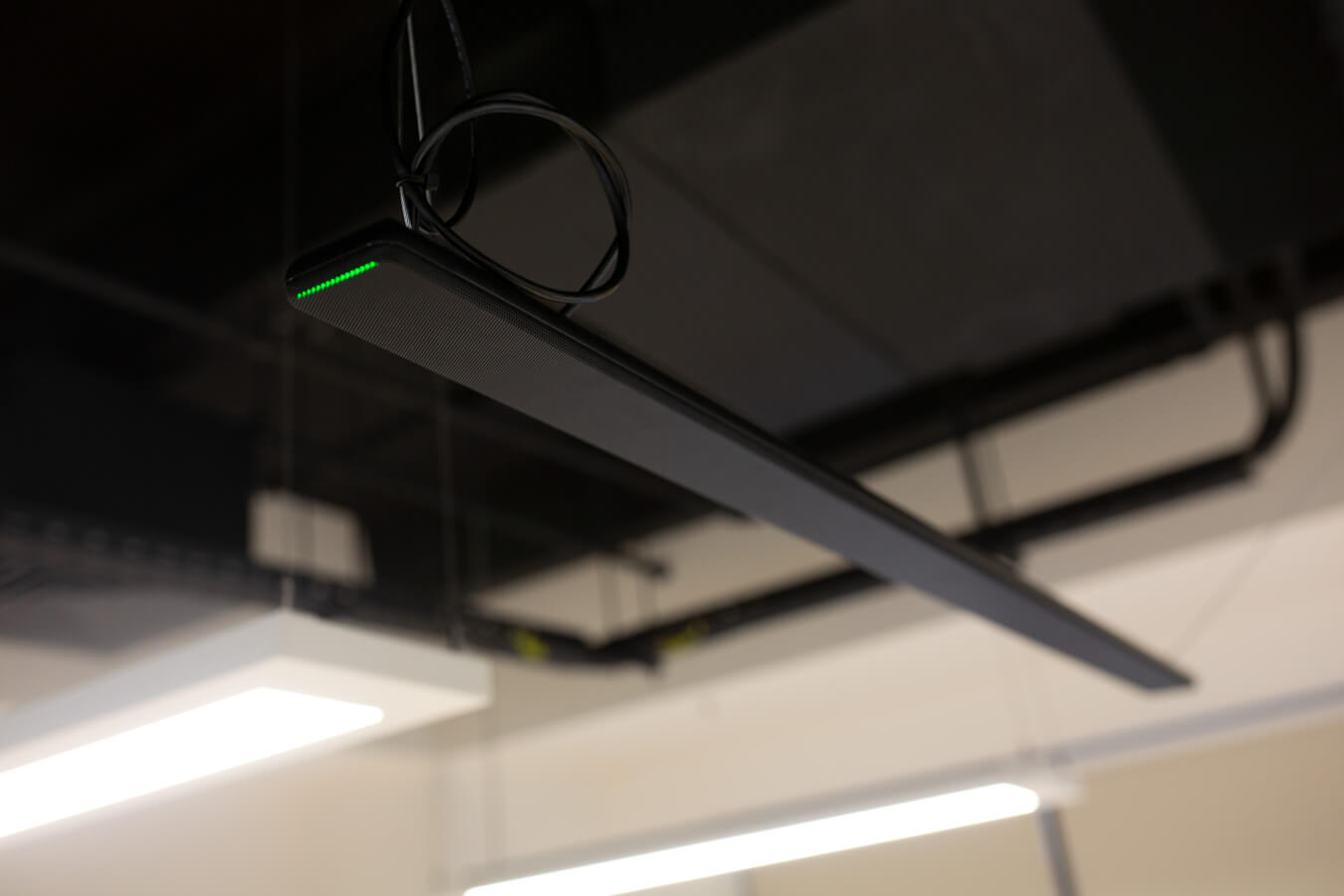

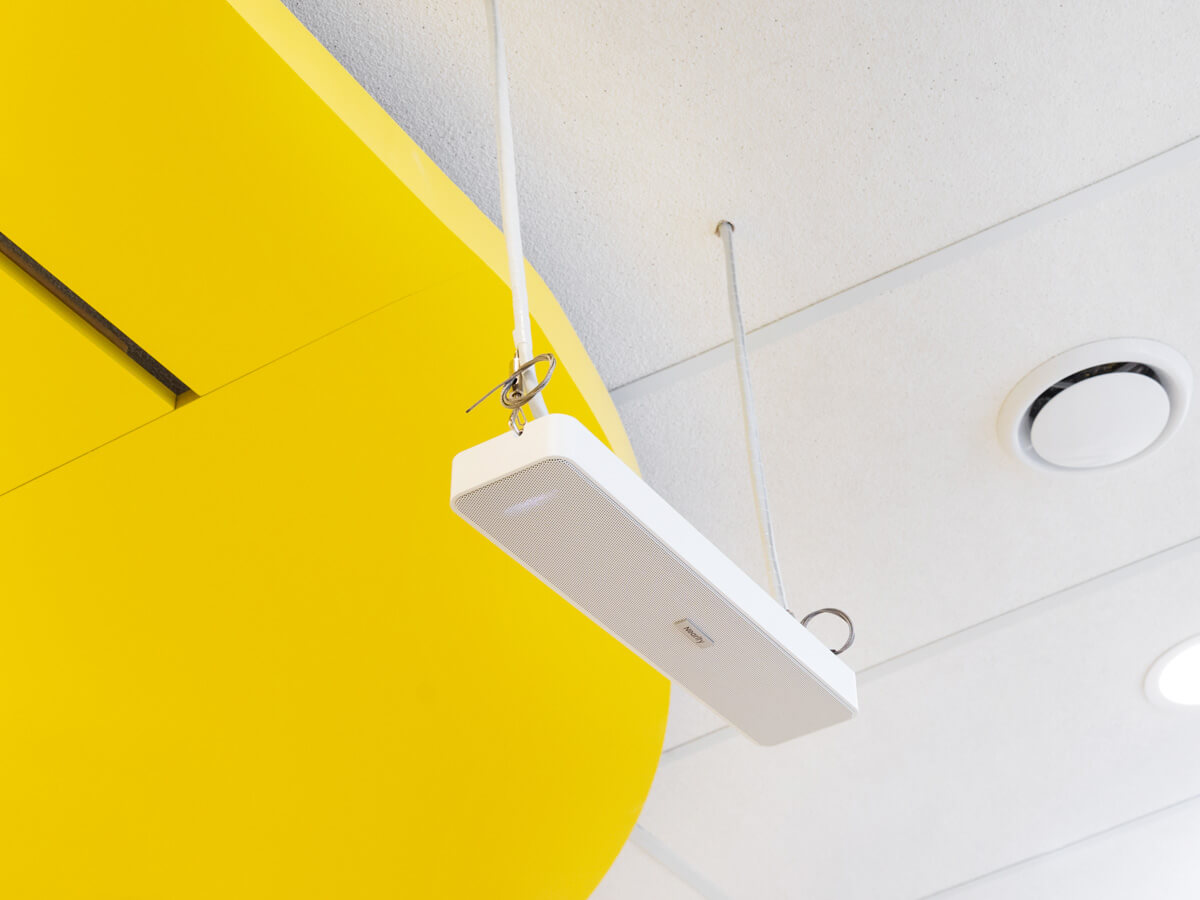

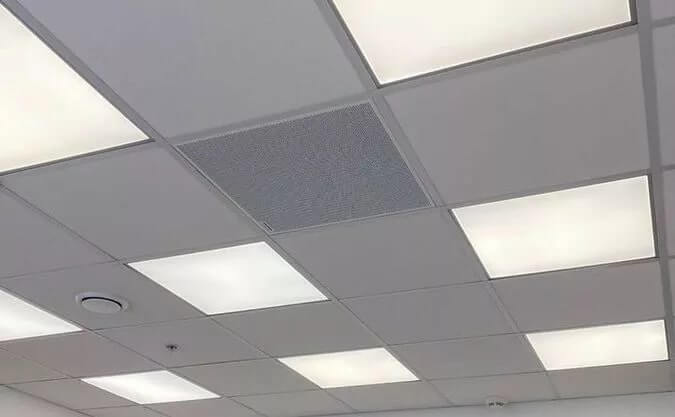

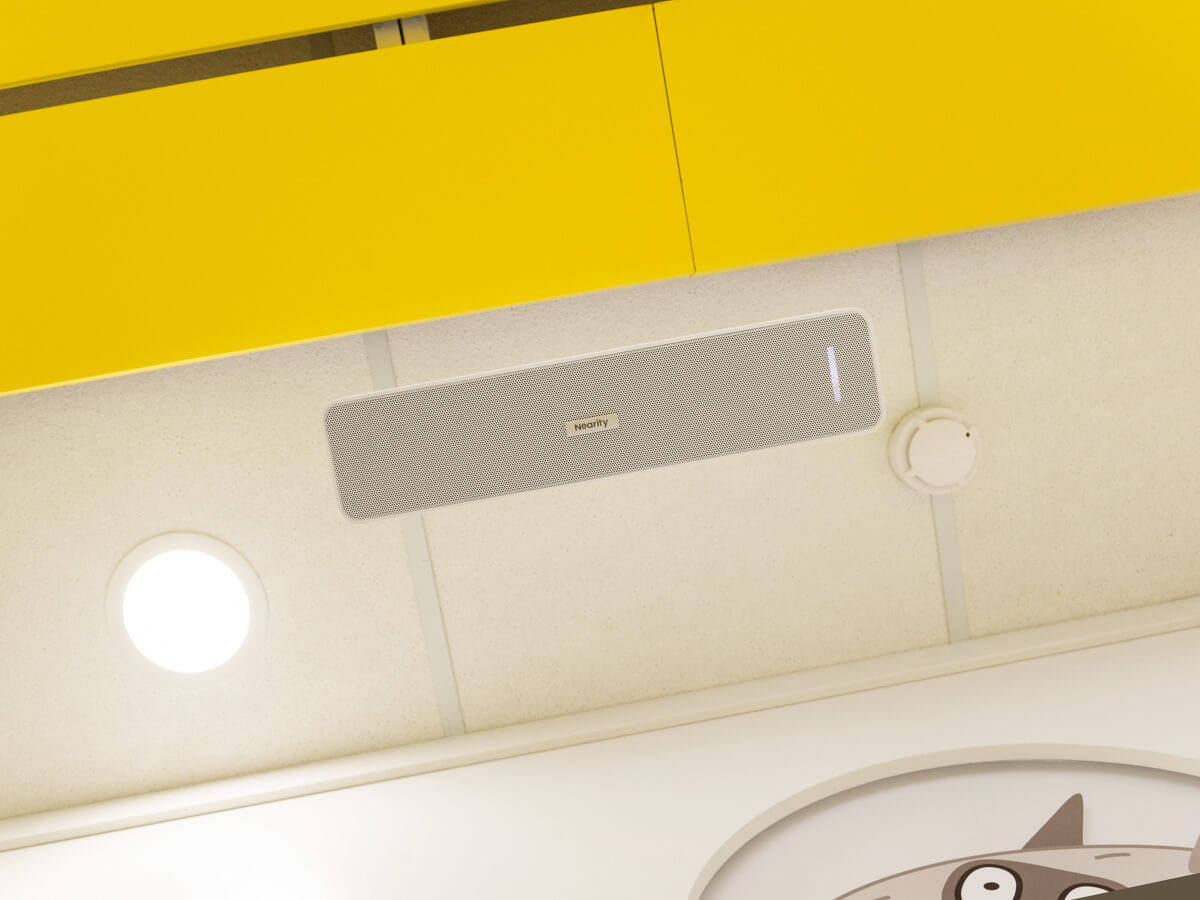

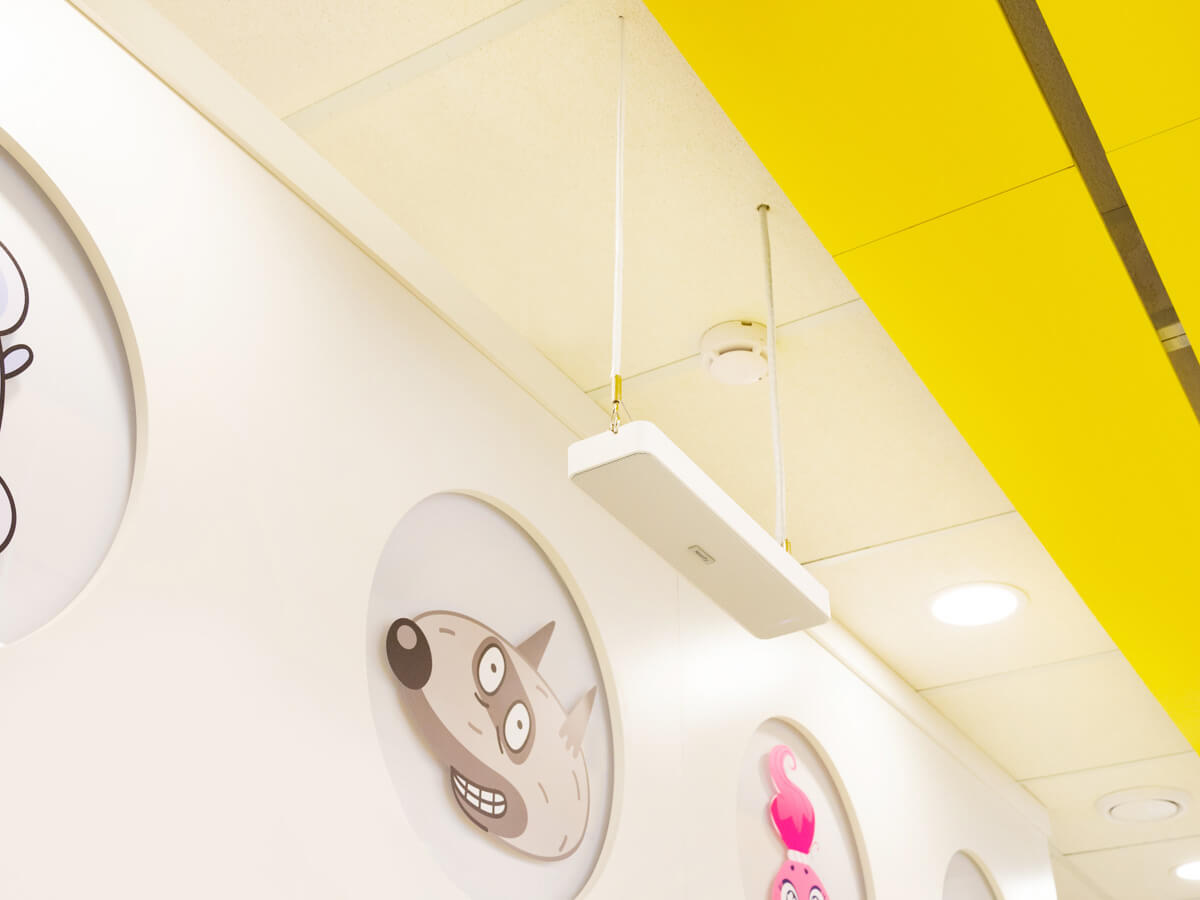

• Два потолочных микрофонных массива Nearity A40. По своим характеристикам оптимально подходят для этого помещения. Дополнительное преимущество – простота в настройке. Все изменения параметров выполняются через собственное приложение. Оно русифицировано и интуитивно понятно.

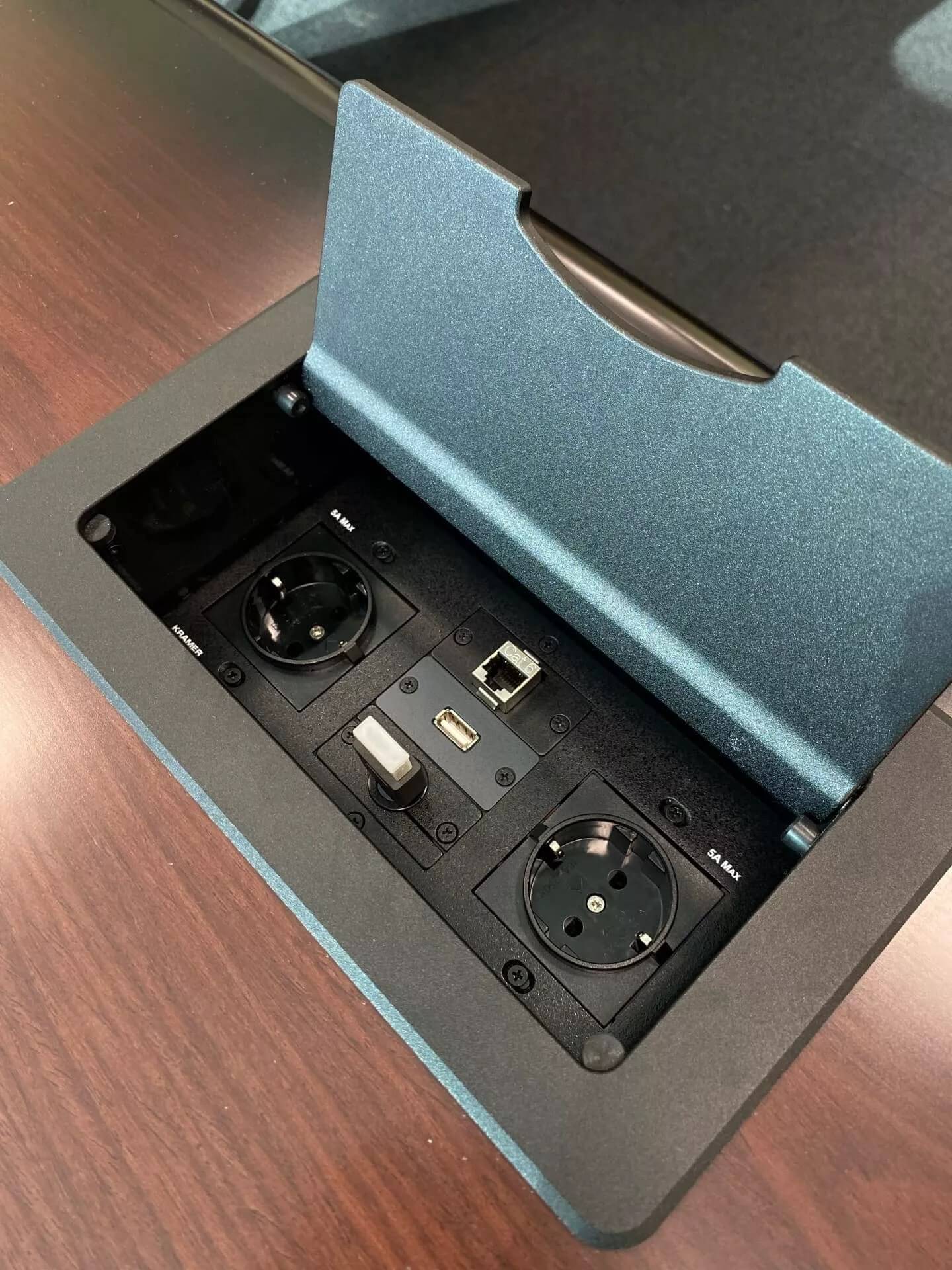

• Решение для трансляции на интерактивной панели презентаций, видеороликов и другого контента с принесенных ноутбуков. Заказчик планировал, что источников для трансляций будет не больше двух. Мы во всех проектах смотрим на несколько шагов вперед, предусматривая масштабирование. Поэтому сделали возможность подключать до четырех ноутбуков. Красивые лючки, которые под наше решение подобрал дизайнер, скрывают все провода и идеально вписываются в интерьер.

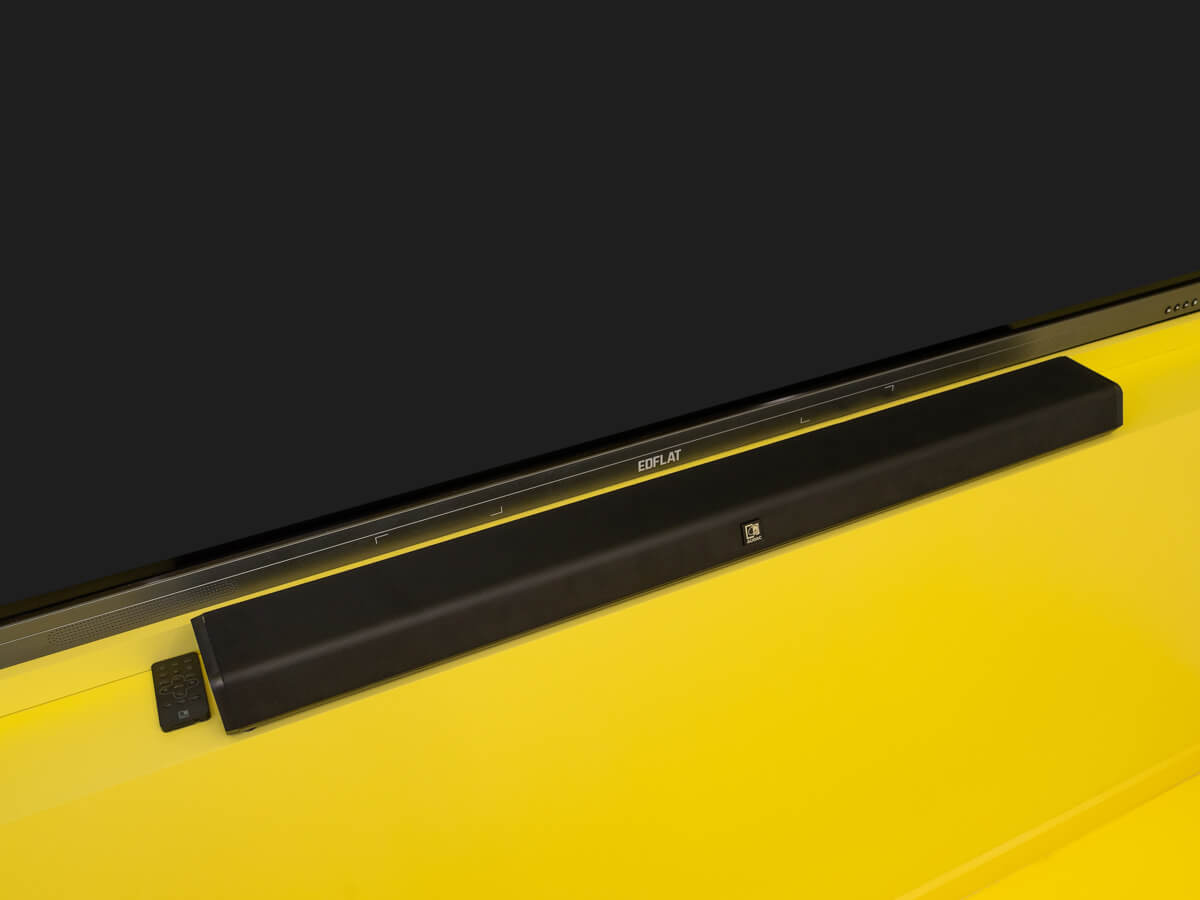

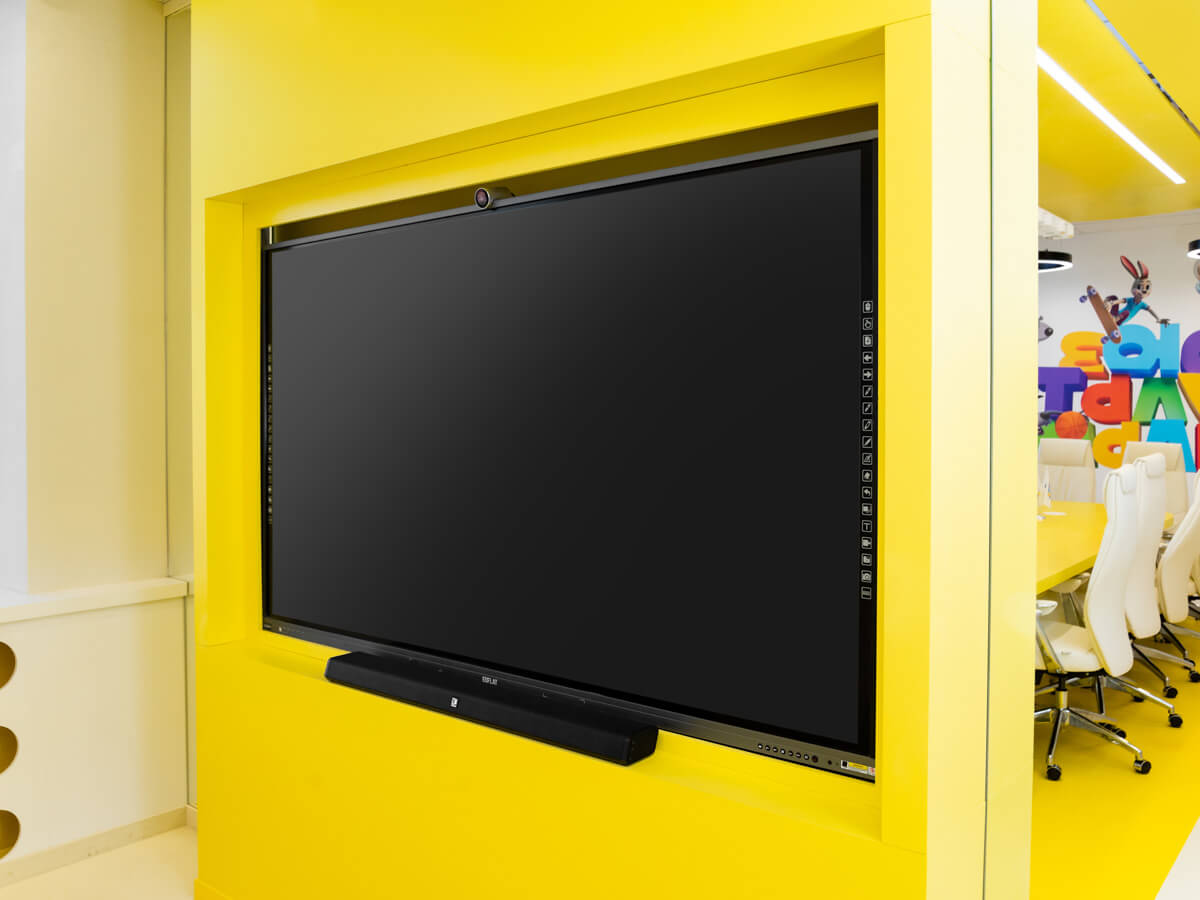

• Саундбар расположился под интерактивной панелью, создает чистый звук.

Теперь при ВКС все всё видят и все всех слышат.

«Что же тут должно удивить инженера?» — спросит пытливый читатель. Слово менеджеру проекта Тимуру Касумову.

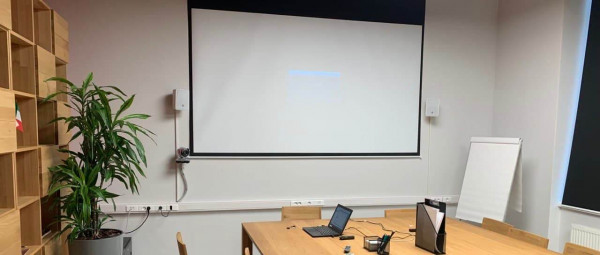

Тип помещения:

Переговорная и учебная аудитория 35 м2 на 12-30 участников.

Заказчик:

АНО «Мосспортразвитие»

Задача:

Оснащение помещения, которое используется в качестве переговорной комнаты и учебной аудитории.

О задаче

Помещение площадью 35 м2 требовалось оснастить так, чтобы оно выполняло роль переговорной комнаты на 15 человек и учебной аудитории на 30 участников. Задачу можно назвать практически идеальной. Вот особенности, которые сделали ее такой.

Клиент четко понимал, что хочет.

Например, вот цитата из технического задания: «Организовать ВКС и предусмотреть возможность проведения обучения сотрудников. Внедрить BYOD-систему».

К слову, BYOD расшифровывается как Bring Your Own Device («принеси свое личное устройство»).

Мы четко понимали бюджет и под него подбирали необходимое оборудование.

Помещение с хорошими исходными данными. Под переговорную и учебную аудиторию была выделена часть опенспейса – та, в которой нет окон. Тем самым для работы проектора созданы оптимальные условия. Не нужно дополнительно решать вопросы затемнения. На полу ковролин – отличные акустические условия.

Мы приняли участие в проекте на этапе ремонта, что упрощало монтаж. Мы согласовали расположение оборудования (проектора и экрана), указали, где нужно сделать закладные, розетки, интернет-розетки.

Почему задача «практически идеальная»? Были сложности, которые наша команда с честью преодолела.

Фотографии проекта

• Проектирование
• Закупка и доставка оборудования
• Монтаж

Какие сложности решали и решили?

Проведение видеоконференций

Когда проводится ВКС, у зрителей может создаться ощущение, что трансляцию ведет профессиональный оператор. Он наводит камеру на говорящего, кадрирует картинку, отслеживает и «ведет» выступающего. Роль такого профессионального оператора выполняет PTZ-камера SmartCam A12TH. В нее встроен микрофонный массив, который точно определяет местоположение говорящего, а благодаря 12-кратному оптическому зуму камера может взять говорящего в портретном режиме.

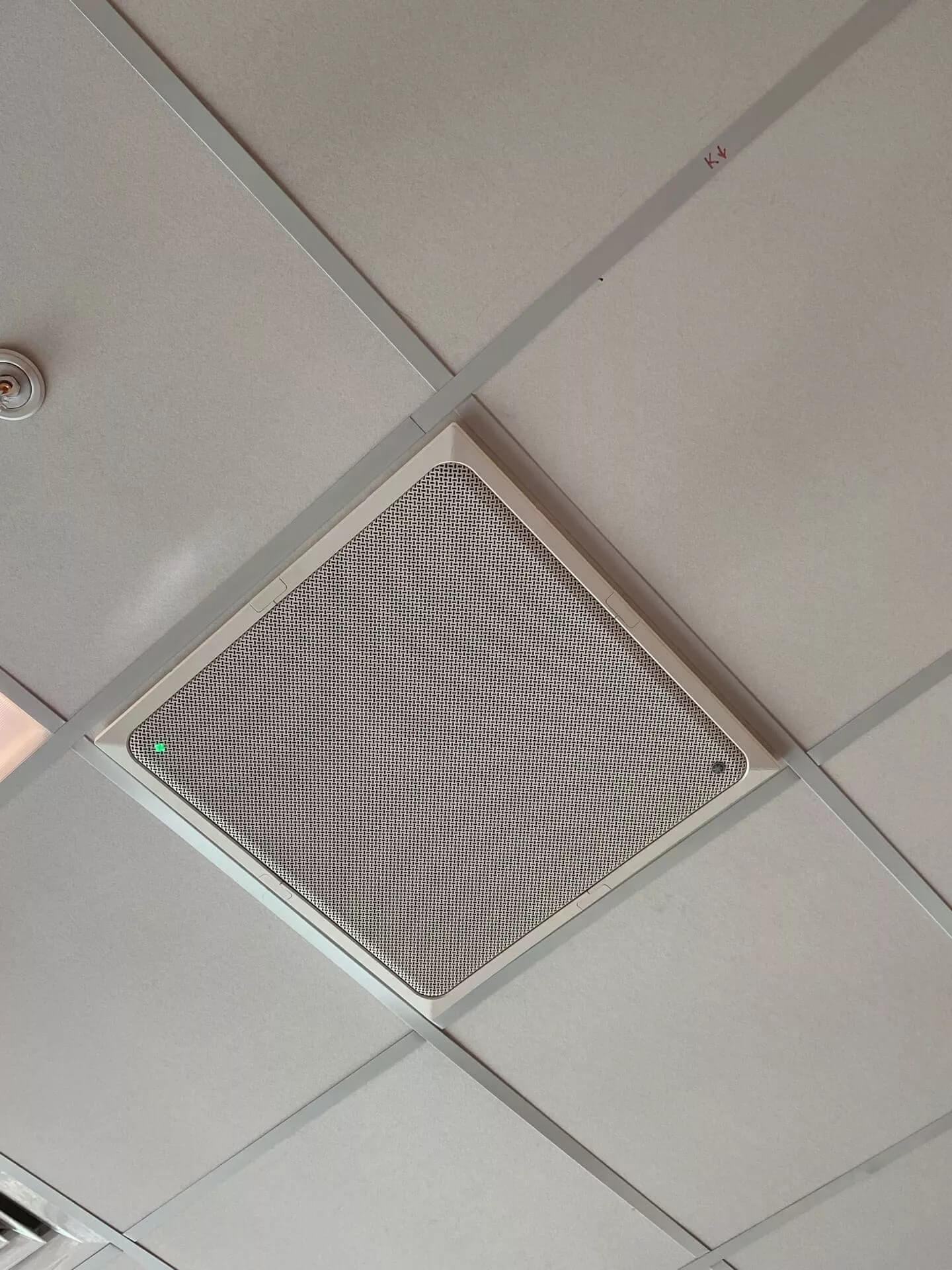

Чистый звук снимает Shure MXA710-4FT, а протокол Dante передает его зрителям в несжатой форме с практически нулевой задержкой и точной синхронизацией.

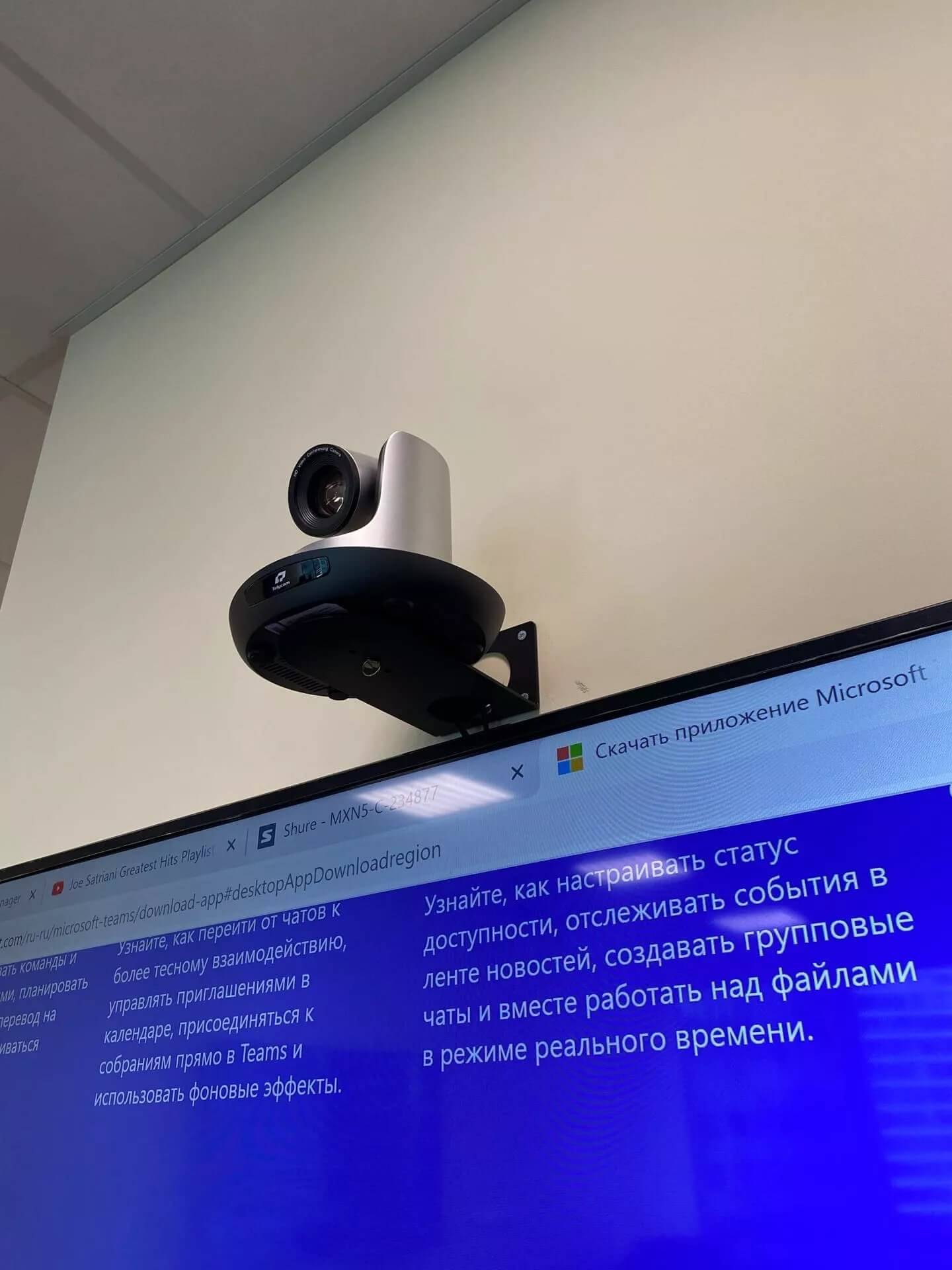

Для трансляции изображения используется дисплей Philips, а для директора предусмотрен свой экран с сенсорной панелью GeСhic для управления ходом конференции, например, добавлять новых участников, «передавать» кому-то слово и т.д.

Проведение обучения

Буквально одним кликом помещение трансформируется из переговорной комнаты в учебную аудиторию. Опускается большой 135” экран Matte White Projecta Compact Electrol, включается яркий, инсталляционный (не бытовой) проектор Optoma. Сотрудники всё видят и ничего не упускают. Экран мы специально подбирали под эту модель проектора, чтобы картинка была максимально четкой.

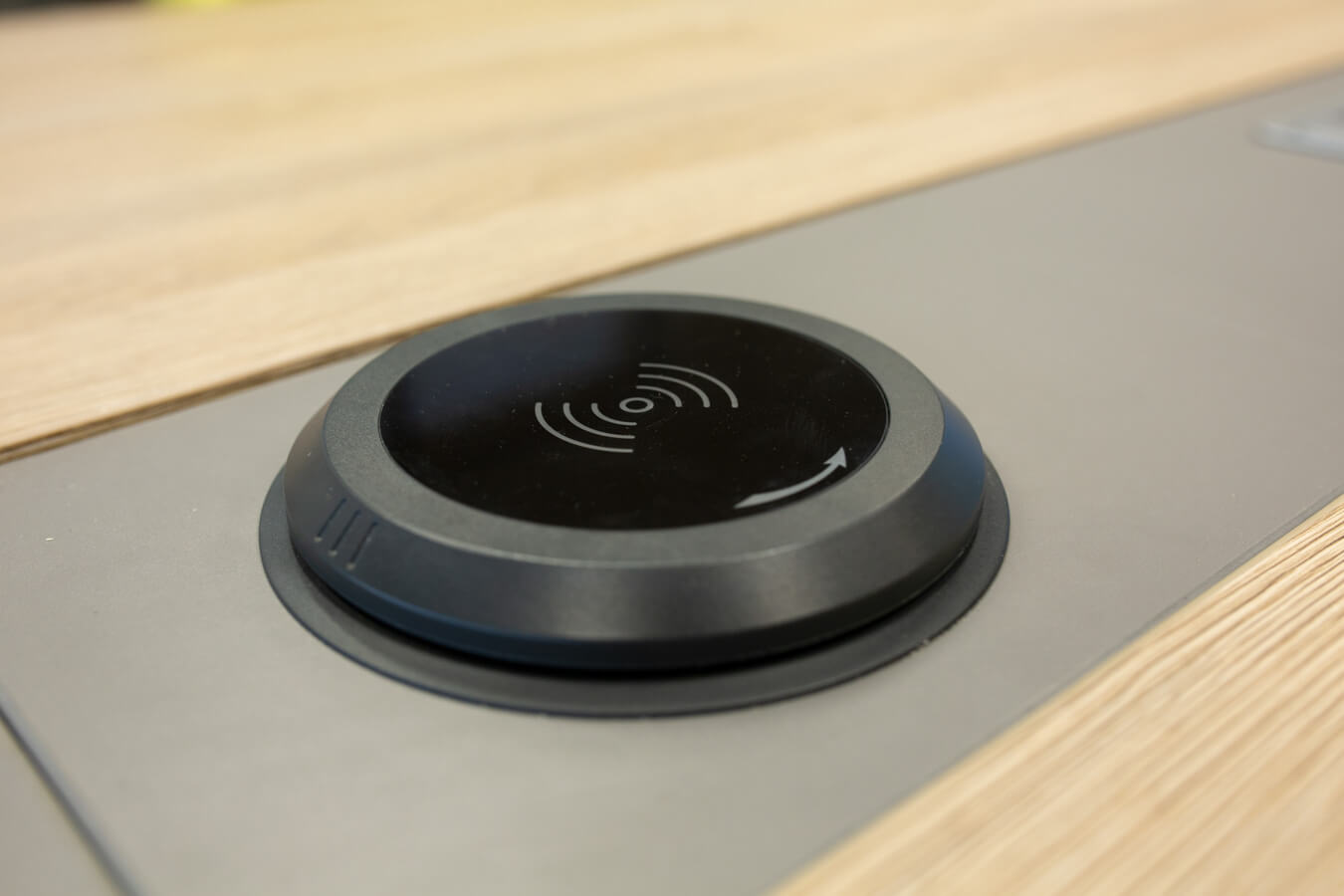

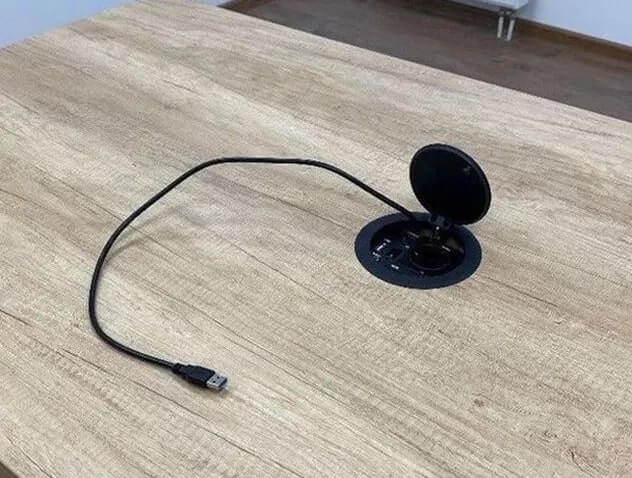

Участники могут передавать информацию на экран со своих устройств – с ноутбуков, смартфонов и планшетов на Android и iOS. Это делает процесс обучения лучше и информативнее. Отвечает за это BYOD-система Vivitek. Ее особенность в том, что подключение внешнего устройства выполняется одной кнопкой. Участник устанавливает приложение на ноутбук или мобильное устройство, нажимает на кнопку, и начинается трансляция. На это уходят считанные мгновения, и обучение не прерывается.

Отдельно отметим коммутатор Kramer VS-211X, который делает обучение более продуктивным. Его особенность в том, что он переключает изображение по активному сигналу. Если участники захотят посмотреть что-то с компьютера, то достаточно опустить экран, на который выводится изображение, передаваемое с компьютера. Нужно вернуться к презентации? Достаточно просто отключить компьютер, и система автоматически переключается на BYOD.

Тип помещения:

переговорная-кабинет руководителя, около 30 м2

Заказчик:

НМЦППИПД АОГ (Ассоциация организаций и граждан по оказанию помощи пропавшим и пострадавшим детям «Национальный мониторинговый центр помощи пропавшим и пострадавшим детям»)

Задача:

Оснащение кабинета руководителя-переговорной оборудованием для ВКС.

О задаче

Главная задача Национального мониторингового центра — создание в России отлаженной системы помощи детям, основанной на тесном взаимодействии некоммерческих организаций и добровольцев, правоохранительных органов, медицинских и социальных учреждений. Организация работает в тесной связке с регионами, для этого нужны частые созвоны и удаленные переговоры.

Организация обратилась к нам с задачей оборудовать переговорную часть комнаты, которая делит общее пространство с кабинетом руководителя. Площадь помещения около 30 м2, сделано восемь мест за столом переговорной, но используется чаще всего только одно.

В переговорной части уже висел телевизор, был сделан ремонт и расставлена мебель. Из-за высоких потолков в помещении был гулкий звук, который мы уже не могли исправить с помощью ремонтных работ — нужно было искать решение с помощью оборудования.

Итоговая задача получилась такой: подобрать качественное оборудование для организации ВКС, которое подойдет для работы в гулком помещении, будет несложным в управлении, будет «дружить» между собой, впишется в пространство и в бюджет организации.

Решение:

Мы представили заказчику несколько предложений из разных ценовых сегментов и подобрали средний по стоимости вариант полностью на оборудовании Yealink:

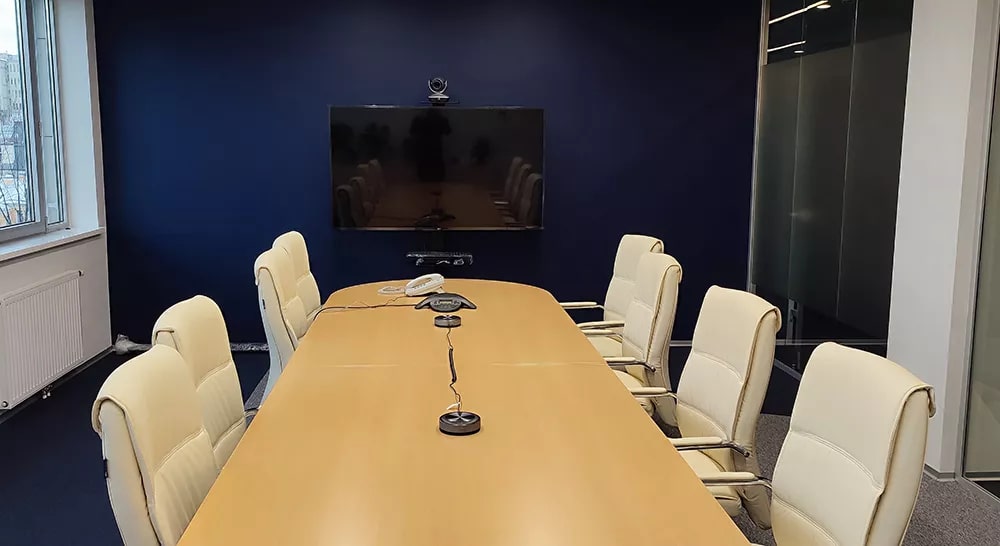

PTZ-камера Yealink UVC86, комплект беспроводных микрофонов Yealink CPW90 + DD10 и саундбар Yealink MSpeaker II

С помощью оборудования одного производителя достигается полная совместимость и легкое взаимодействие устройств между собой через проприетарное (частное) ПО. Если все устройства скоммутированы правильно, то после установки они сразу отобразятся в интерфейсе программы и будут готовы к работе.

PTZ-камера Yealink UVC86 оснащена интеллектуальными режимами: слежение за лектором, распознавание лиц и фиксация их в кадре, распознавание по движениям и голосу.

Комплект беспроводных микрофонов Yealink CPW90 + DD10 позволяют увеличить зону охвата звука и обеспечить захват звука в тех местах, где невозможно или неудобно проложить проводные микрофоны. Они заряжаются от базы, входящей в комплект. За счет отсутствия проводов размещаются на столе на любом расстоянии от спикера.

Для того, чтобы гулкость помещения не влияла на качество звука мы уменьшили стандартное расстояние между микрофоном и спикером, что для этих микрофонов не составило проблемы.

Саундбар Yealink MSpeaker II обеспечивает достаточный уровень звука при установке в больших конференц-комнатах.

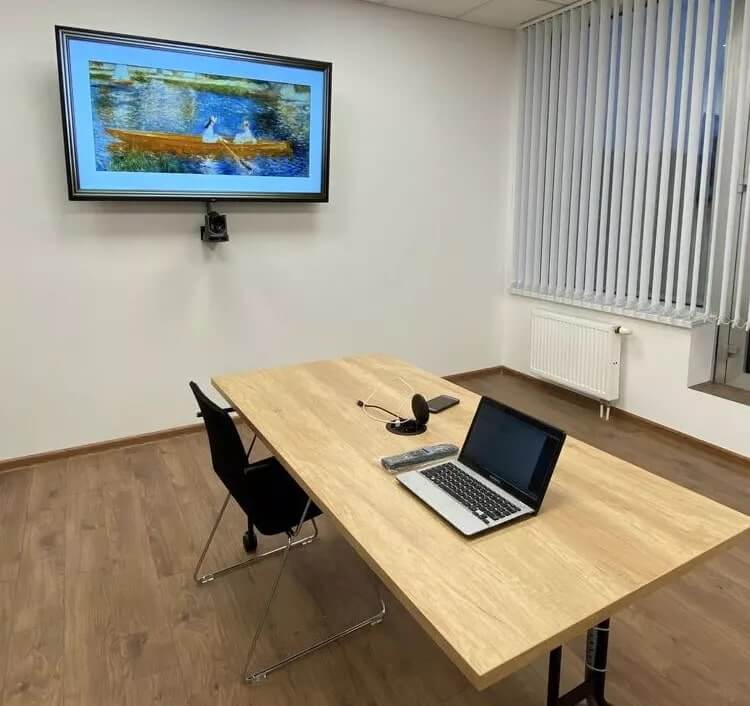

Все оборудование идеально уместилось за телевизором на настенных кронштейнах. Вся коммутация спрятана, никаких проводов не видно.

Согласовали с заказчиком дату монтаж, когда никого не было в здании, чтобы мы никому не мешали. Монтаж и пуско-наладочные работы сделали оперативно, всего за 4 часа. Сразу после этого мы провели мини-обучение для технической службы заказчика по настройке Yealink. Тестировали всё в прямом эфире с сотрудниками организации. Полностью прогнали работу всей системы и убедились в корректности работы установленного оборудования.

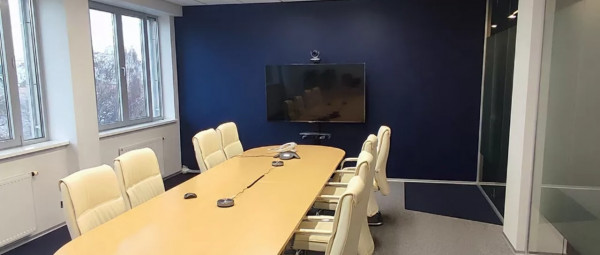

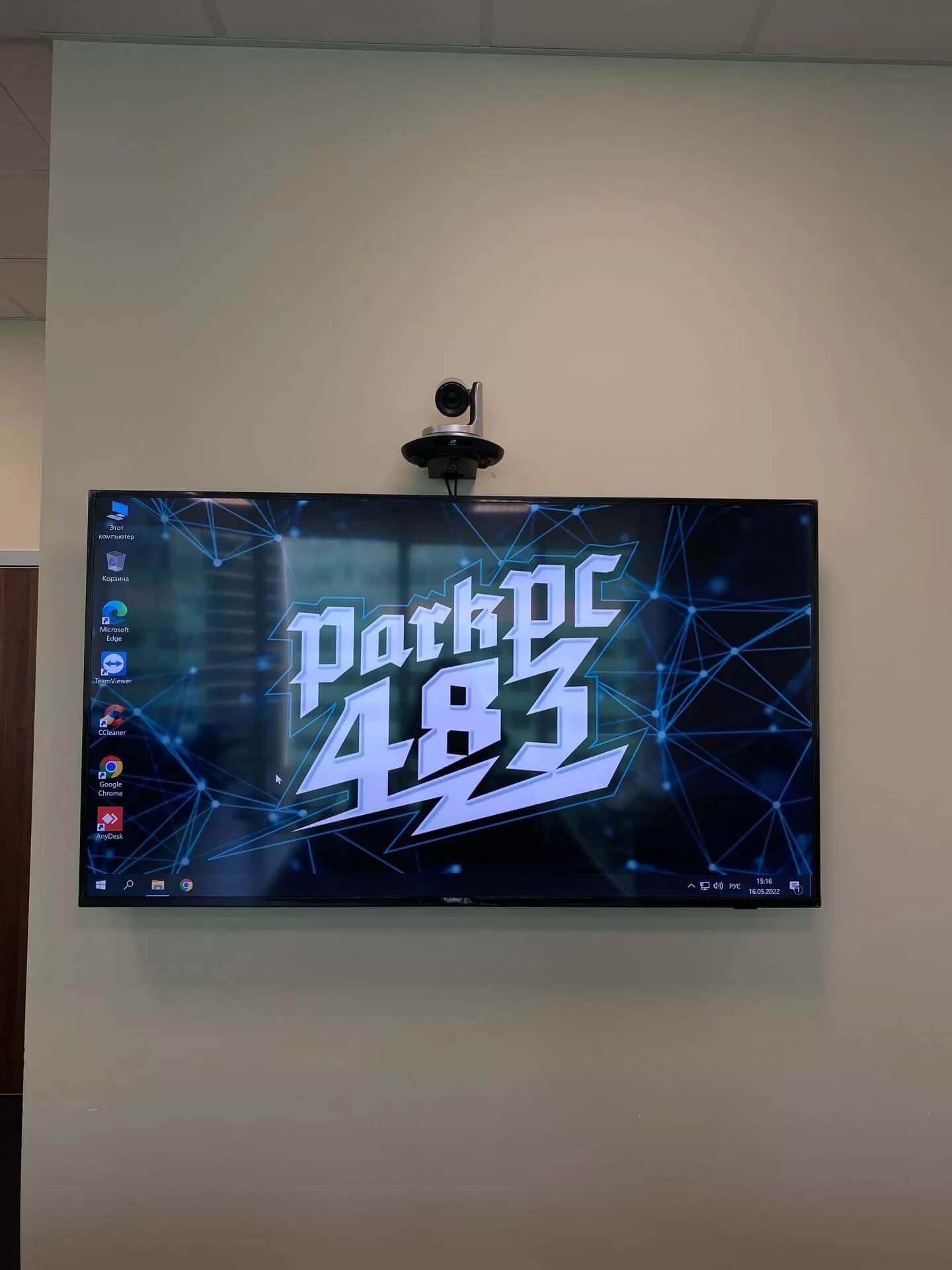

Фотографии проекта

Smart-AV не просто «отрабатывает ТЗ», а решает задачу комплексно.

Есть задача, но вы не знаете как ее решить? Приходите к нам, мы поможем.

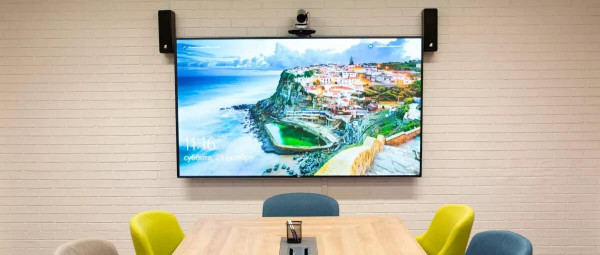

Тип помещения:

Переговорная 32 м2 на 12 участников.

Заказчик:

Компания ГИАП

Задача:

Оснащение переговорной комнаты после ремонта.

О задаче

«Оснащение переговорной комнаты» - так указываются наши услуги в контрактах. Если посмотреть на сотни договоров, то можно подумать, что это стандартная работа. Не делайте поспешных выводов. За каждой такой типовой фразой стоят неповторимые задачи с сотнями деталей, десятками нюансов, множеством сложностей.

Рассказываем одну из таких историй. Переговорная комната после ремонта. Площадь – 32 м2. Что может быть сложного? Судите сами:

И это еще не все особенности, с которыми мы столкнулись в ходе работы. Забегая вперед, отметим, что эта история со счастливым концом, как и все наши проекты. Сдали точно в срок. Заказчик получил дополнительный приятный бонус – сокращение бюджета на 11% за счет оптимизации подбора оборудования.

Фотографии проекта

Какие неограниченные возможности получила переговорная в ГИАП?

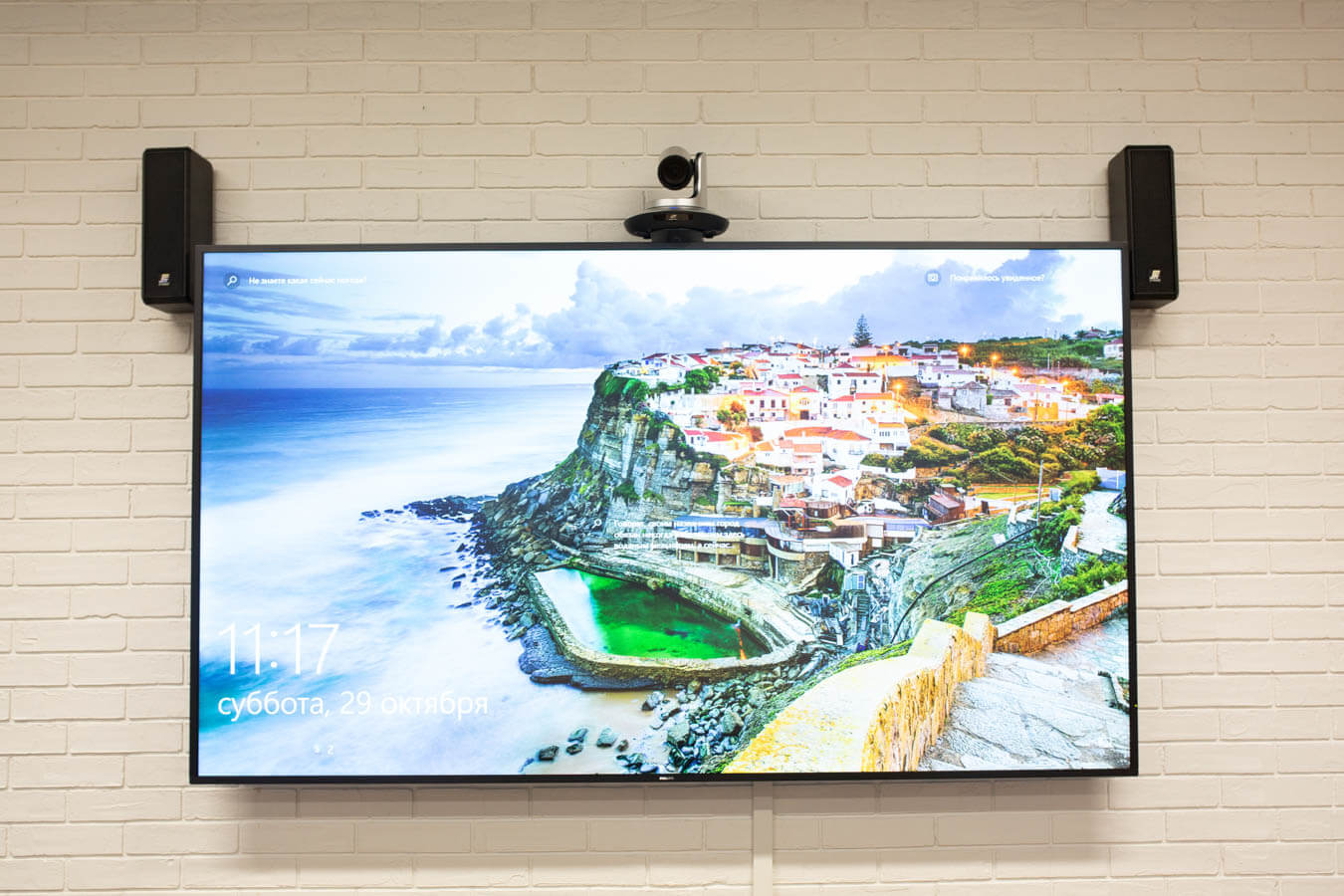

Транслирование контента на дисплей возможно не только со стационарного ПК. Участники конференции буквально одним движением могут подключить к трансляции свои ноутбуки и даже смартфоны.

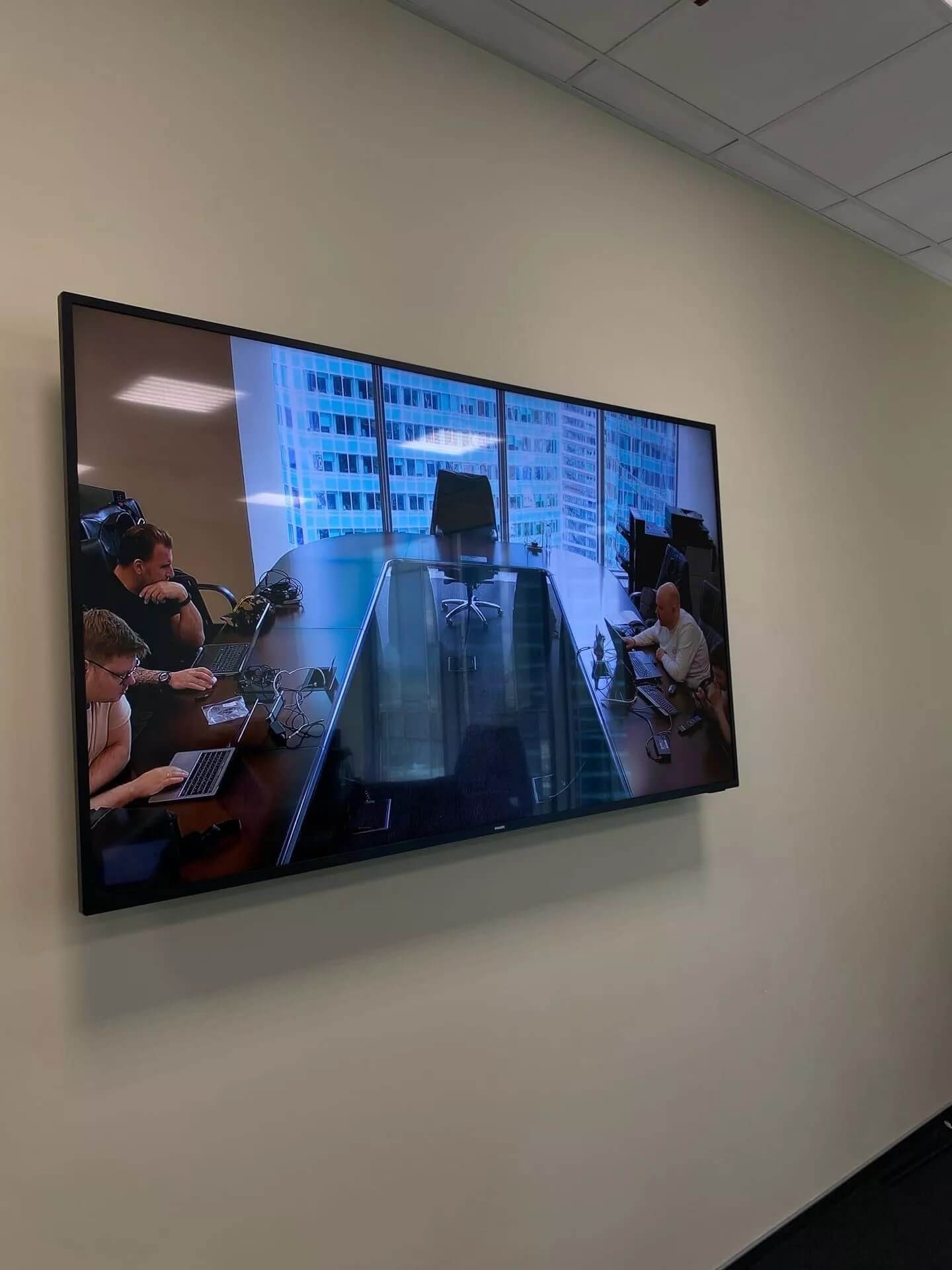

Удаленные участники конференции видят всё и всех. Профессиональная FullHD видеокамера дает изображение высокой четкости. Она установлена так, чтобы охватывать всю переговорную комнату – всех присутствующих. Функция «картинка в картинке» позволяет удаленным участникам одновременно видеть и выступающего, и его презентацию.

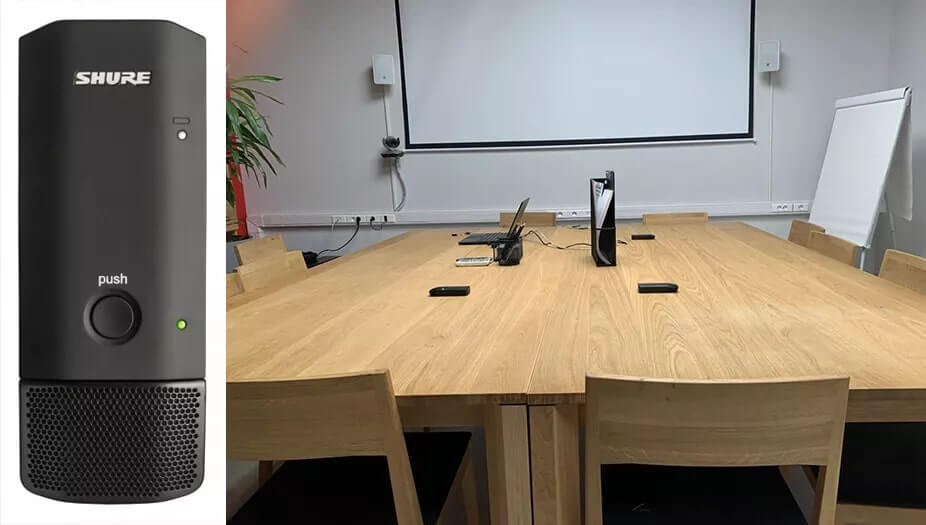

Каждое слово выступающих ловит чувствительный микрофонный массив Shure mxa710. Он работает по протоколу Dante. Им легко управлять по сети, а для подключения требуется меньше проводов. Важно отметить, что наш отдел закупок нашел один из последних микрофонов Shure mxa710 на российском рынке. Производитель ушел из России.

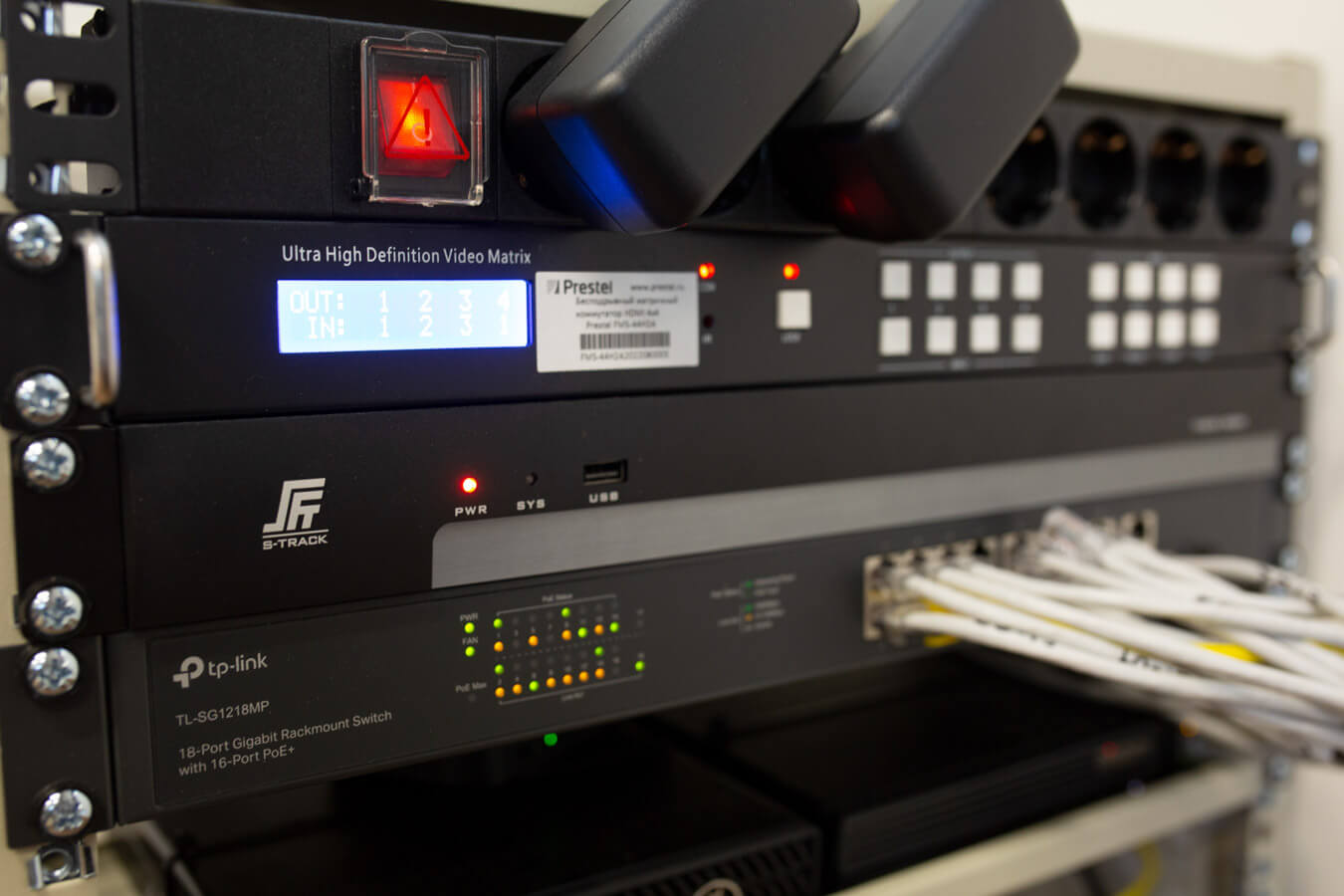

Цифровой аудиопроцессор S-Track TIGER D88N создает чистый звук – выполняет эхо- и шумоподавление.

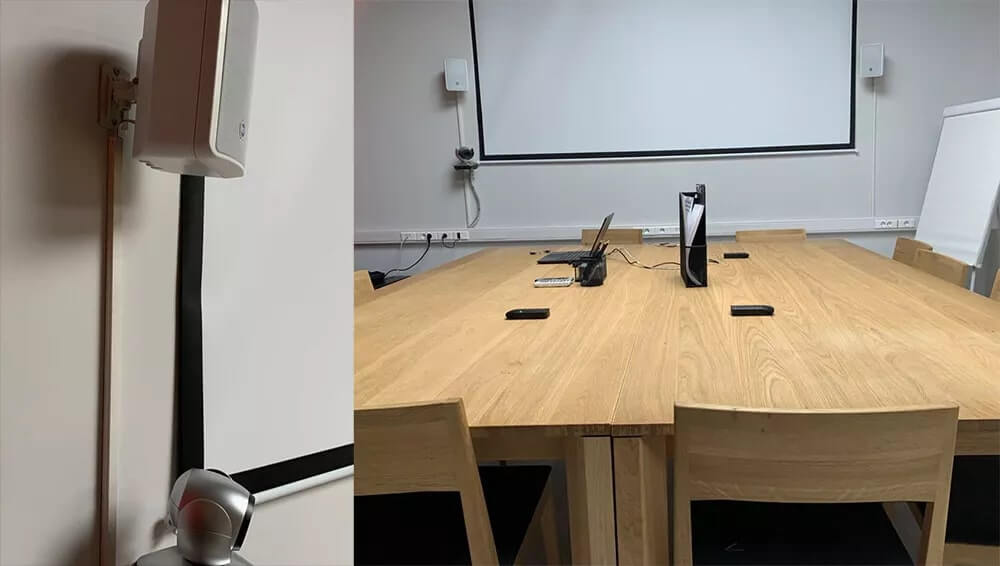

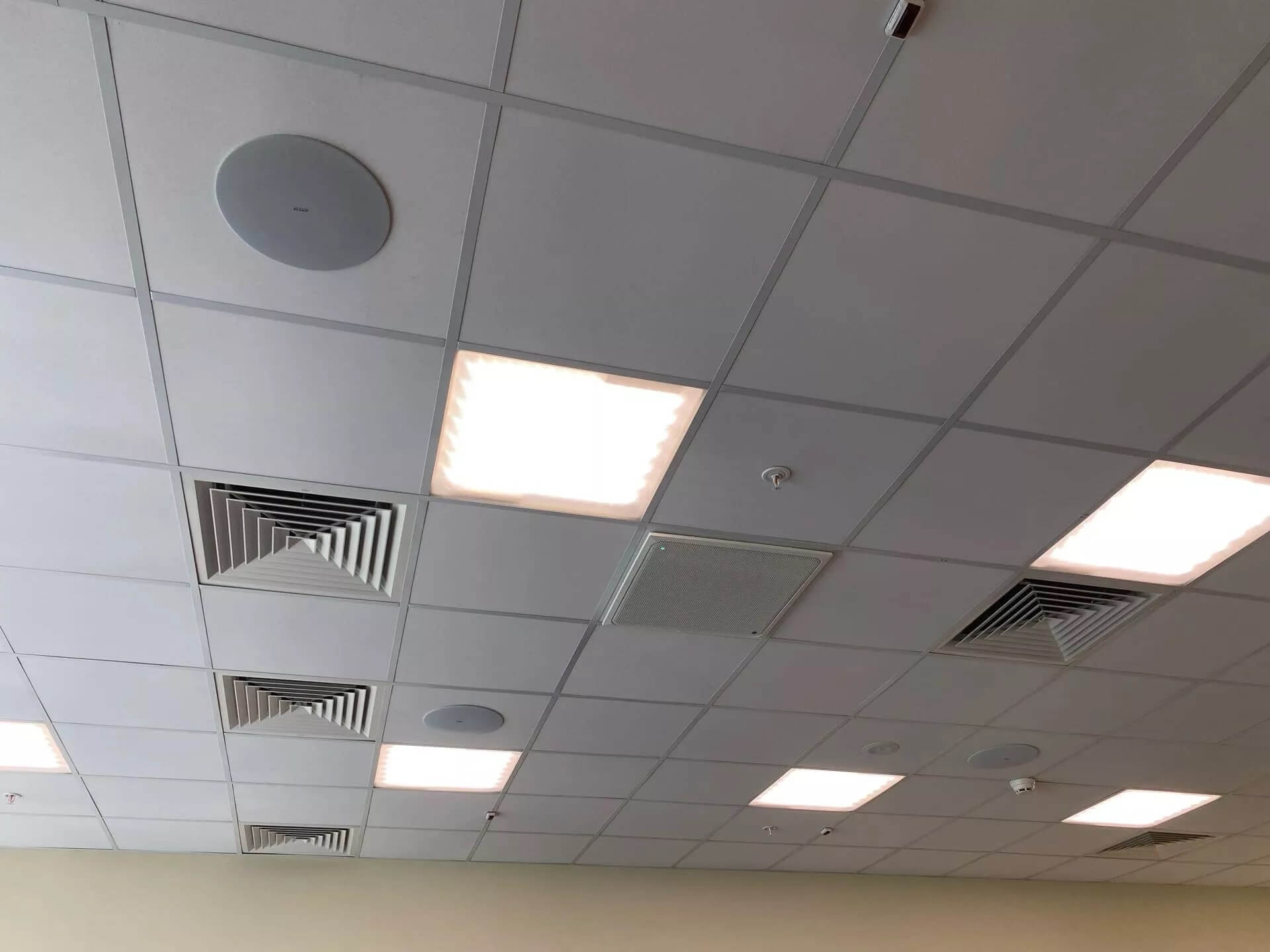

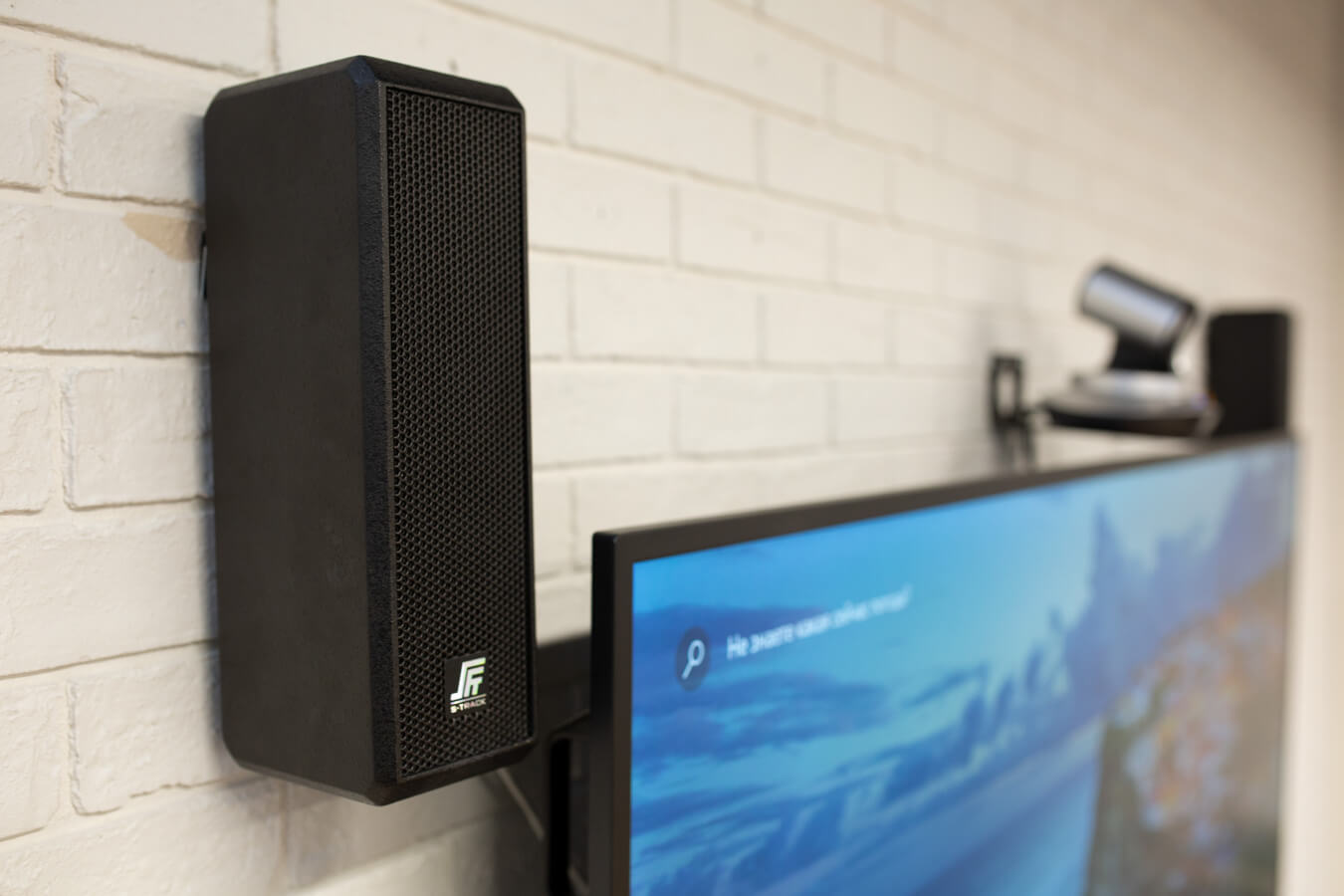

Звук транслируют акустические колонны S-Track. Они и микрофонный массив Shure работают по протоколу Dante, поэтому идеально совмещаются друг с другом.

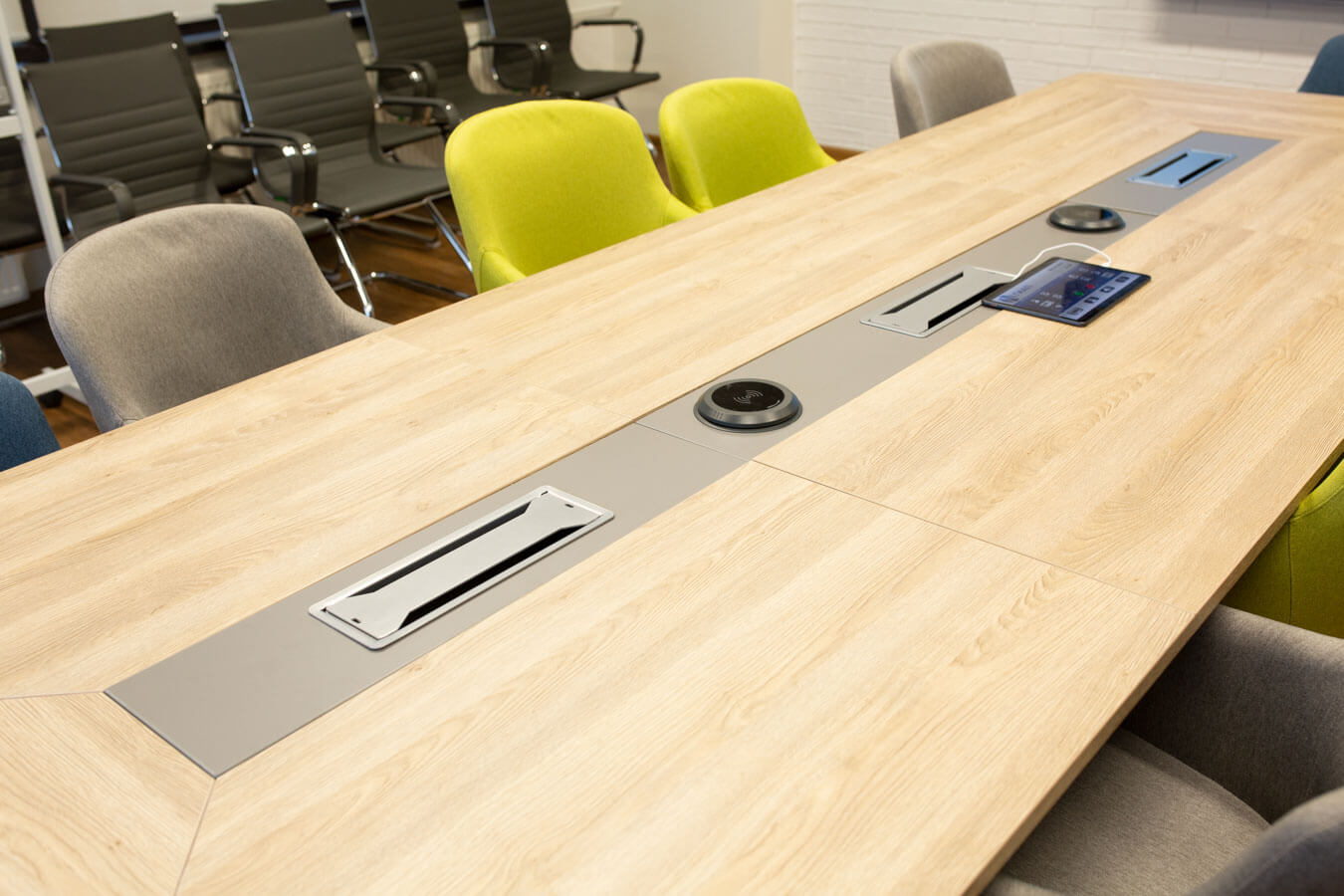

Оборудование работает по системе на базе iRidium. На столе в переговорной комнате лежит планшет, с которого легко управлять всеми устройствами. За этим лежит серьезная работа специалистов Smart-AV. Логика работы системы настраивалась и программировалась специально под заказчика. Так, чтобы участникам конференции было максимально удобно пользоваться созданной средой.

Тип помещения:

5 переговорных залов

Заказчик:

ГКУ «Департамент городского имущества города Москвы»

Задача:

Разработать однотипное решение, которое работало бы во всех 5 переговорных залах, и уложиться в рамки бюджета.

Основная задача – свести в единую систему 5 залов

Задача, которую поставил заказчик, звучала следующим образом. Все 5 переговорных залов требуется оснастить оборудованием для проведения совещаний по принципу «без бумаг».

А именно:

Но на самом деле основная задача была в другом. Три переговорных зала из пяти уже были оснащены определенным оборудованием. Требовалось подобрать однотипное решение, которое работало бы во всех переговорных. Задача кажется легкой? Не спешите делать выводы.

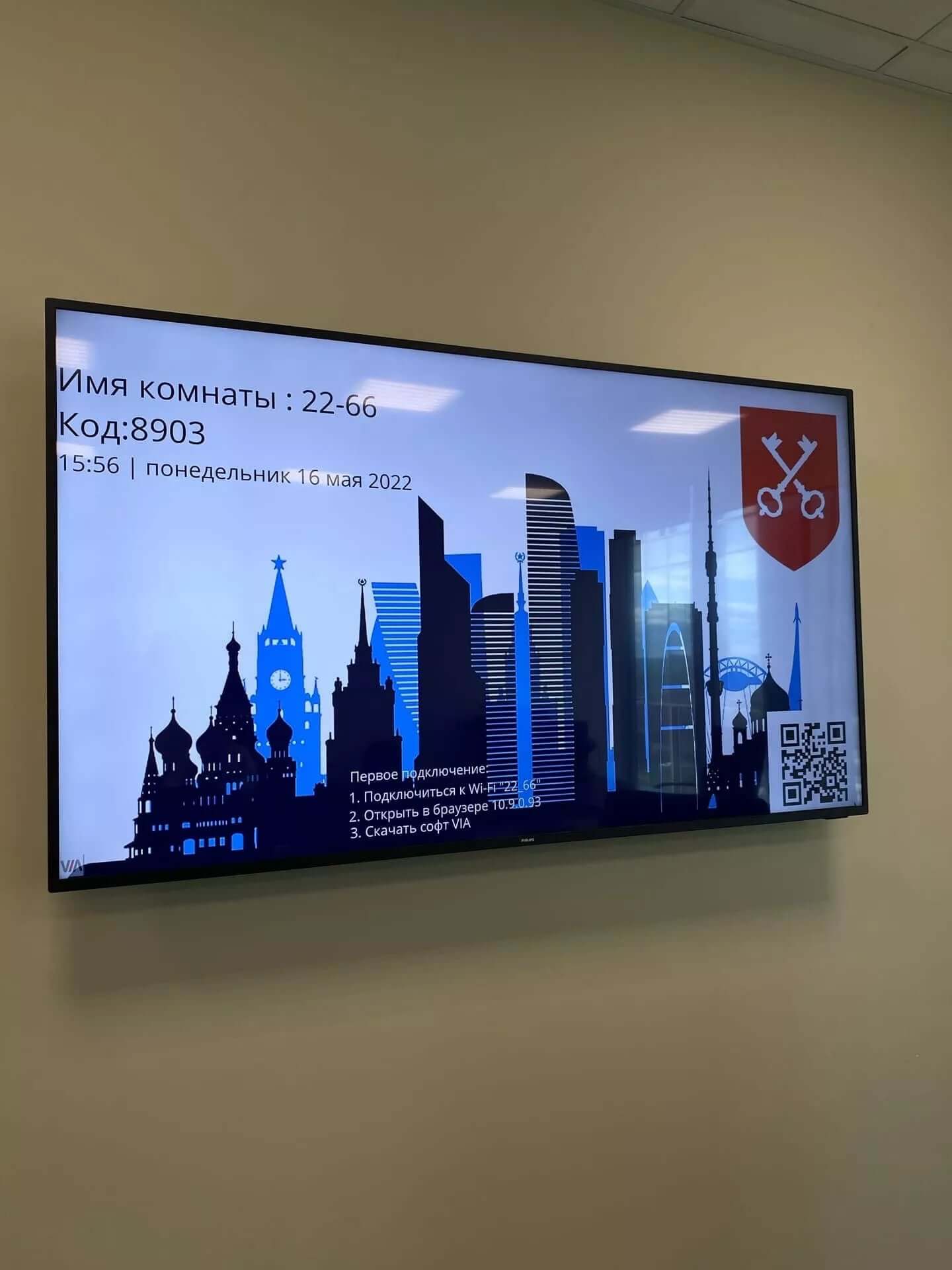

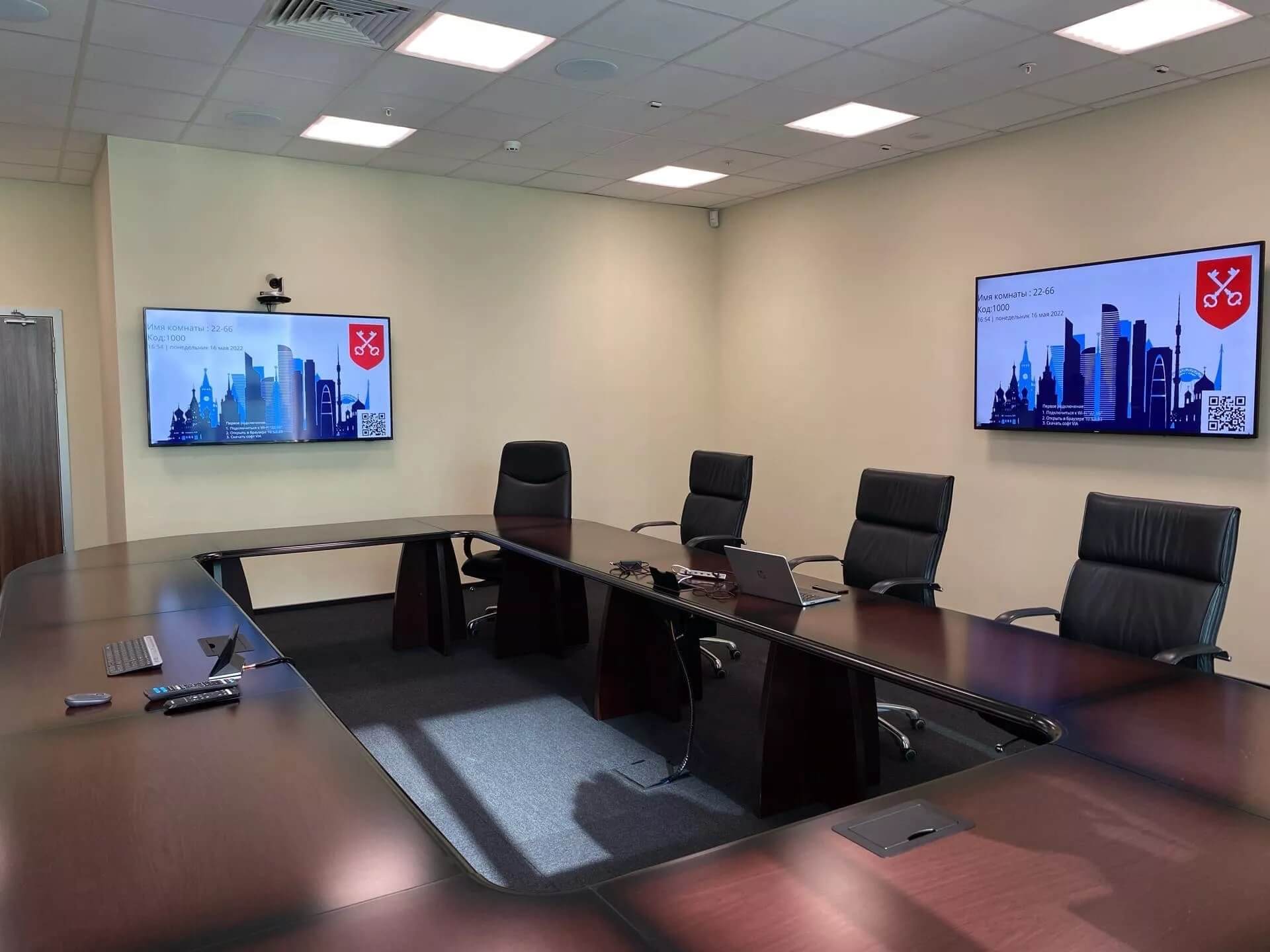

Фотографии проекта

Совещания «без бумаг» в каждом зале

Каждая переговорная была подготовлена в строгом соответствии с ТЗ. Мы объединили оборудование разных производителей и привели всё к единому однотипному решению.

Внедрили интерактивную систему Kramer Via Go² для проведения совещаний «без бумаг». Ее особенности – универсальность и широкие возможности. Она позволяет выводить информацию одновременно с двух пользовательских устройств на один экран. К ней могут подключиться 254 пользователя с любого персонального устройства – будь то платформы Apple и Android или Windows. Для этого не требуется привлекать технических специалистов – нужна лишь локальная сеть.

Установили дисплеи для видеоотображения, поставили системы захвата и воспроизведения звука и видео.

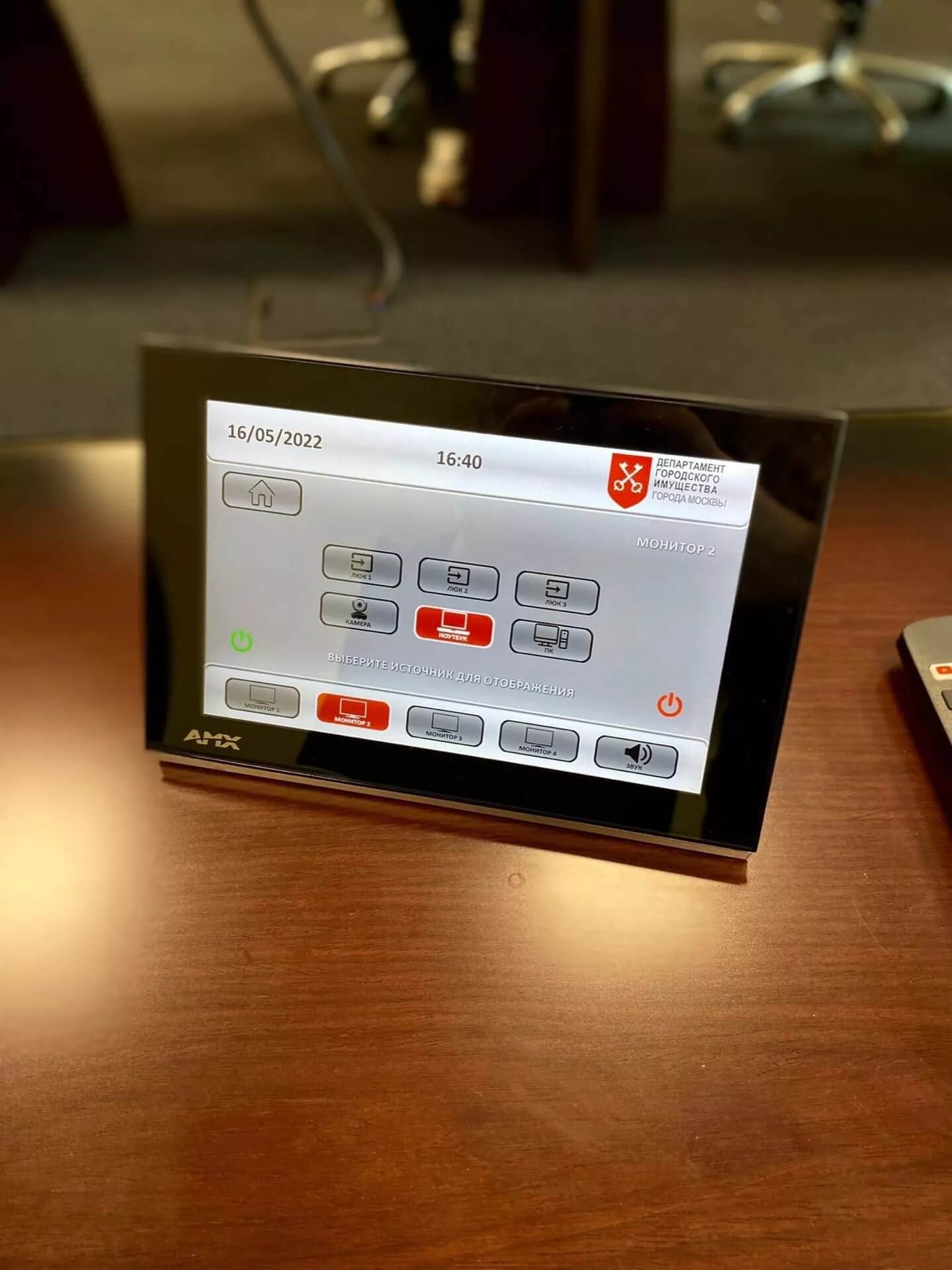

В некоторых залах мы использовали систему AMX с панелью управления. Она располагается на столе и обеспечивает быстрый доступ к управлению устройствами и настройкам трансляции. Не нужны дополнительные пульты, что экономит бюджет. Не требуется выполнять дополнительных действий – что экономит время специалистов департамента.

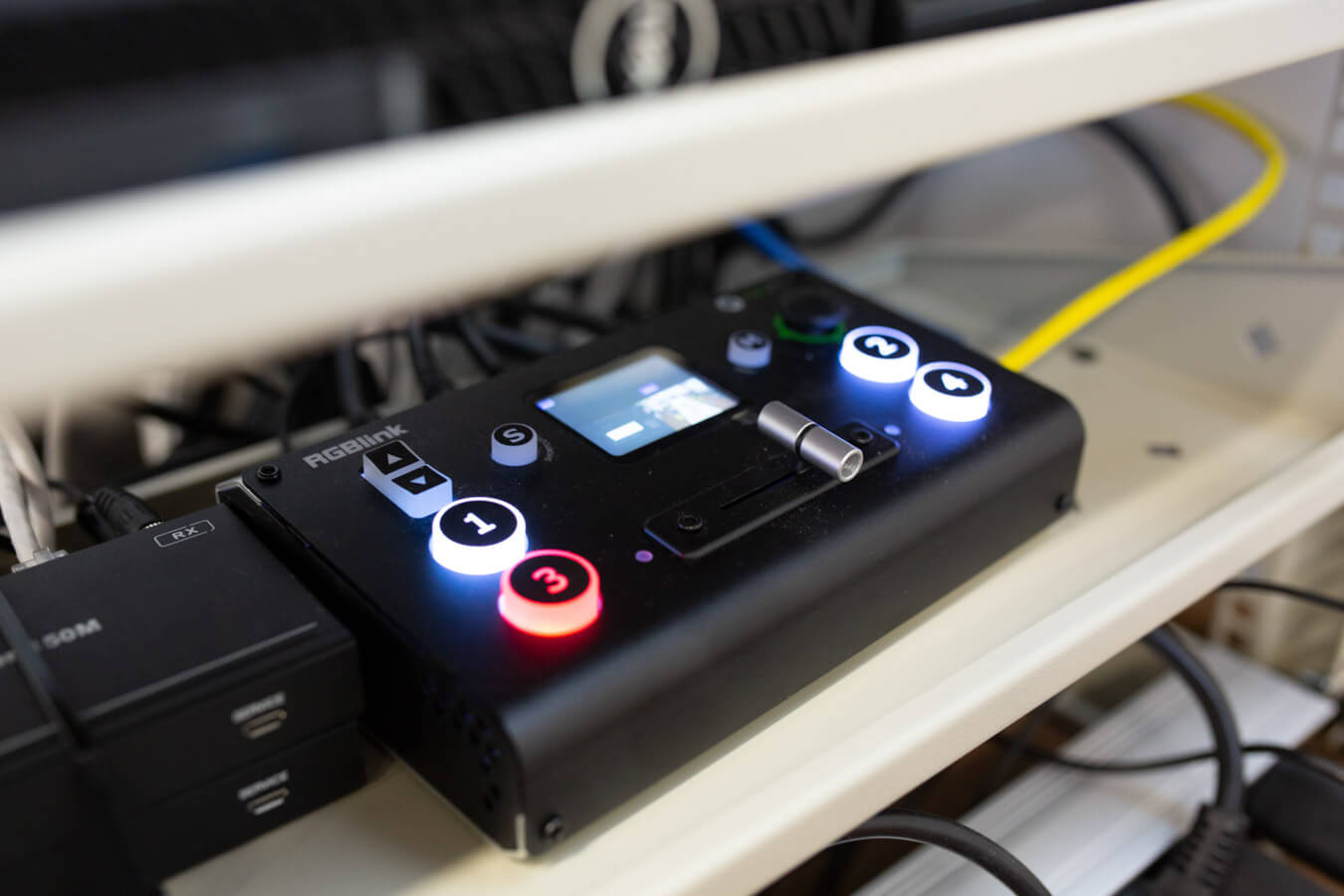

В других переговорных мы применили решение на коммутаторах, чтобы управлять устройствами можно было непосредственно из переговорных комнат. Такой вариант экономит время – не требуется каждый раз выходить в серверную для запуска трансляции.

Ограниченный бюджет – это была не единственная сложность данного проекта. При монтаже нас ждал второй сюрприз – ограниченное пространство. Оказалось, что за фальшпотолком проходило много коммуникаций и труб. Разместить потолочную акустику и микрофонный массив в строго определенные места было невозможно. Было принято решение вписываться в свободное пространство между коммуникациями.

Улучшили качество трансляции – сделали картинку насыщенной

Тип помещения:

Переговорная на 20+ участников в главном офисе российского франчайзи KFC

Заказчик:

ООО «Эй Кей Раша» — один из крупнейших российских франчайзи KFC и стратегический партнёр Yum! Brands Russia, владельца бренда KFC. Центр управления сетью ресторанов — офис в Москве, который мы оборудовали видеоконференцсвязью.

Задача:

Связать офис и 150 ресторанов по ВКС.

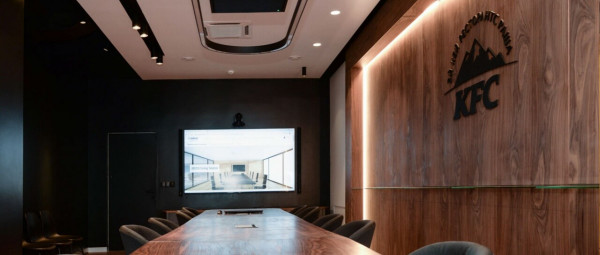

Чтобы обеспечить профессиональное качество видеоконференцсвязи в переговорной KFC, понадобился свежий взгляд на возможности оборудования и новый рецепт чистого звука — аудиосистема Yamaha ADECIA, которую мы интегрировали в существующую сеть заказчика.

Используемое оборудование для проекта

• Компьютер Dell OptiPlex в качестве кодека видеоконференцсвязи позволяет работать c любыми программными клиентами ВКС. Контент выводится на LED панель Samsung с диагональю 86″.
• Флагманская PTZ-камера Telycam TLC-700-IP-35-4K с оптическим увеличением 35x подключена к Dell OptiPlex по USB 3.0. Матрица CMOS 1/1.7", угол обзора 60°, панорамирование на 340° и наклон на 120° обеспечивают изображение сверхвысокой чёткости и максимальную детализацию крупных планов.
• Акустическая система Yamaha ADECIA — главное блюдо проекта.
• ADECIA динамически отслеживает голоса участников и передаёт цифровой аудиосигнал по протоколу Dante без сжатия, задержки и с безупречной синхронизацией.
• Конференц-процессор автоматически распознаёт и настраивает все подключённые устройства, поэтому пользователи системы в принципе не могут столкнуться с такими проблемами, как эхо или акустическая обратная связь. За естественное звучание голоса, чистоту и чёткость передачи речи отвечает комплекс технологий Yamaha HVAD: адаптивное подавление эха, регулировка усиления, подавление фоновых шумов и реверберации.

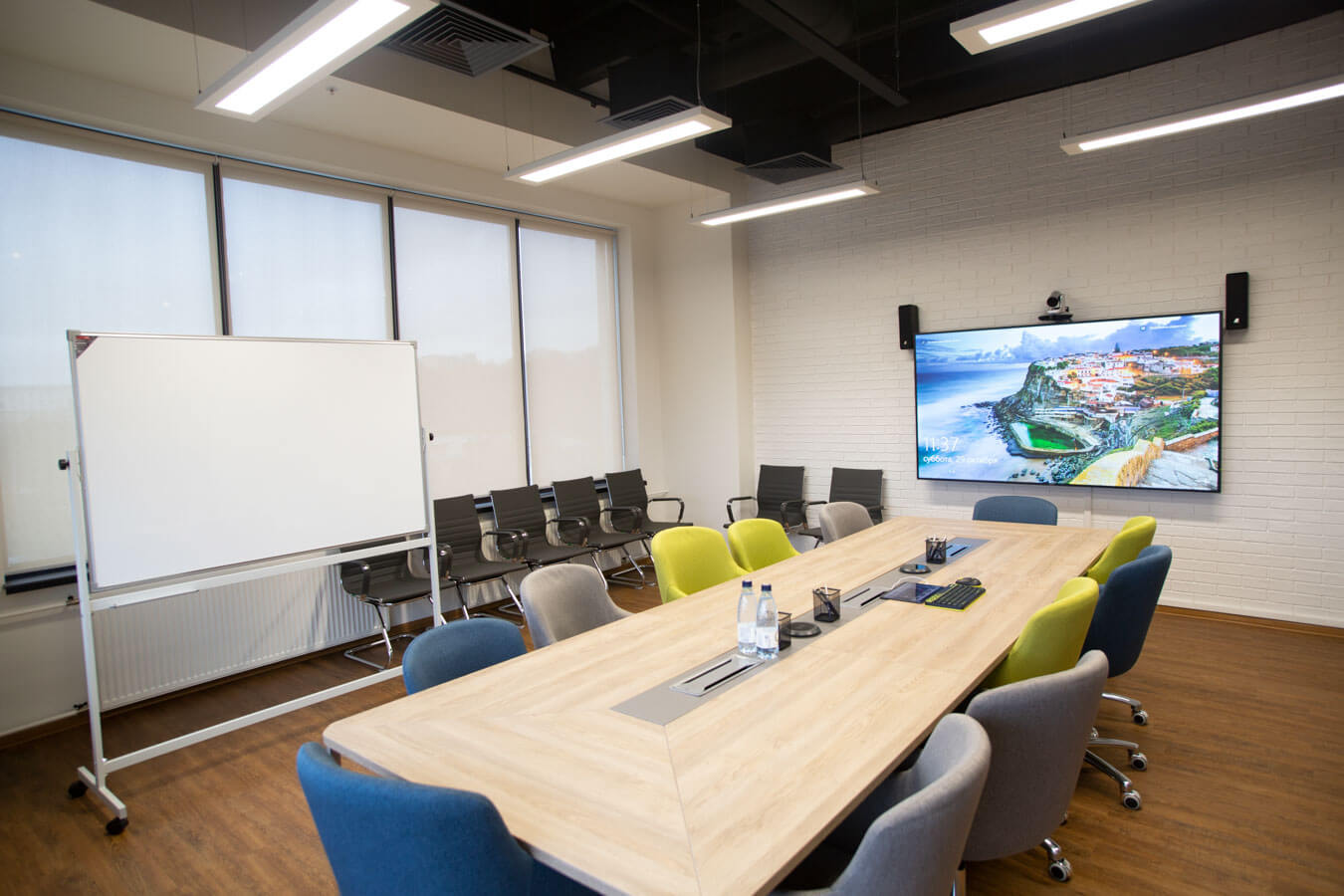

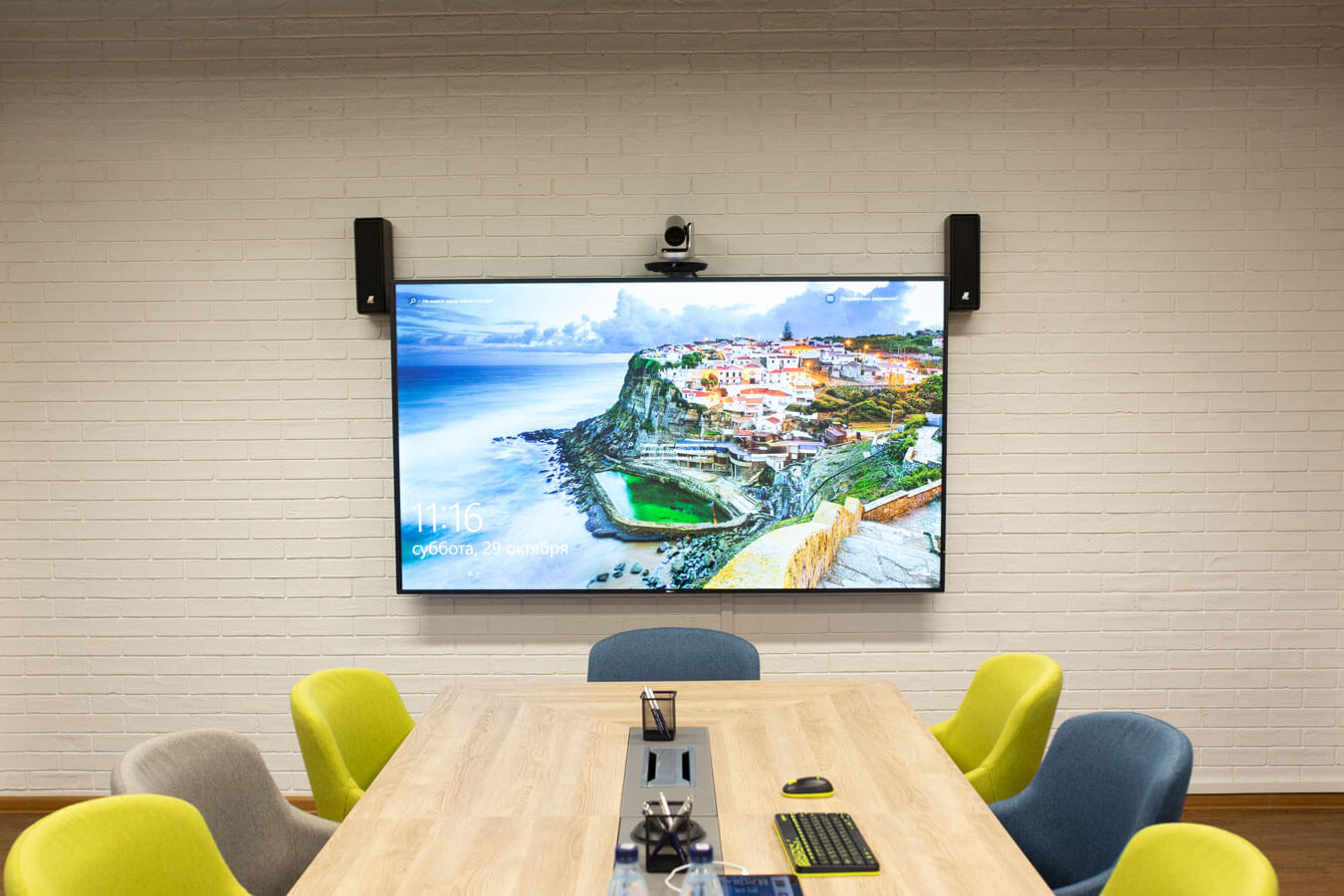

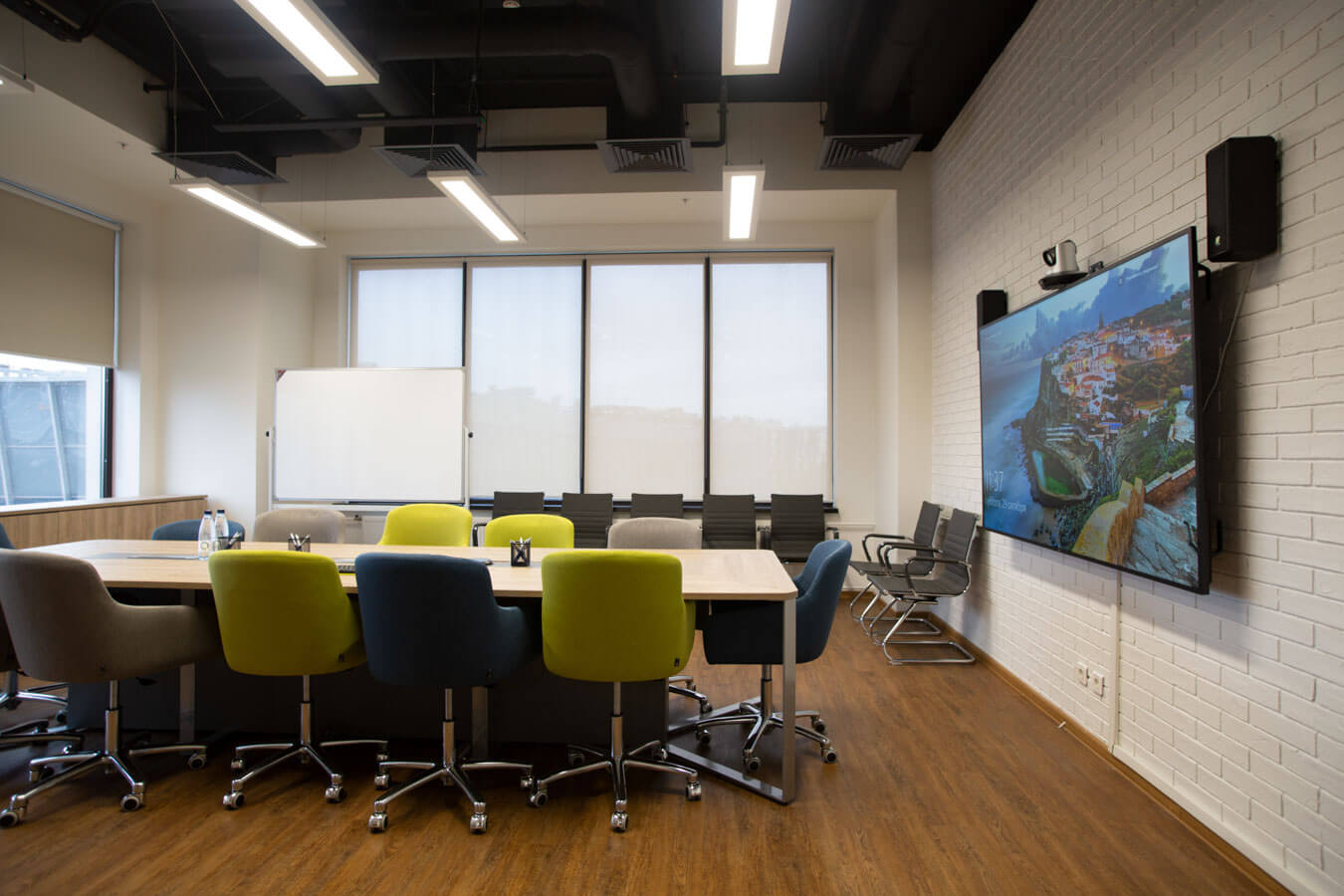

Фотографии проекта

• Акустическое проектирование
• Подбор оборудования
• Предварительное тестирование
• Монтаж и пусконаладка

Нестандартная переговорная

Вектор работы над проектом задали архитектурные ограничения: узкое, вытянутое в длину пространство переговорной, недостаточная освещённость — только одно окно в помещении, отсутствие акустической подготовки.

• Хорошая оптика и вычислительный модуль камеры Telycam TLC-700-IP-35-4K позволили компенсировать недостаток света и получить чёткое насыщенное изображение в имеющихся условиях.
• Нашим ответом на нестандартную конфигурацию и акустику переговорной стала система Yamaha ADECIA, которая автоматически подстроила весь комплекс технологий обработки звука к особенностям помещения.

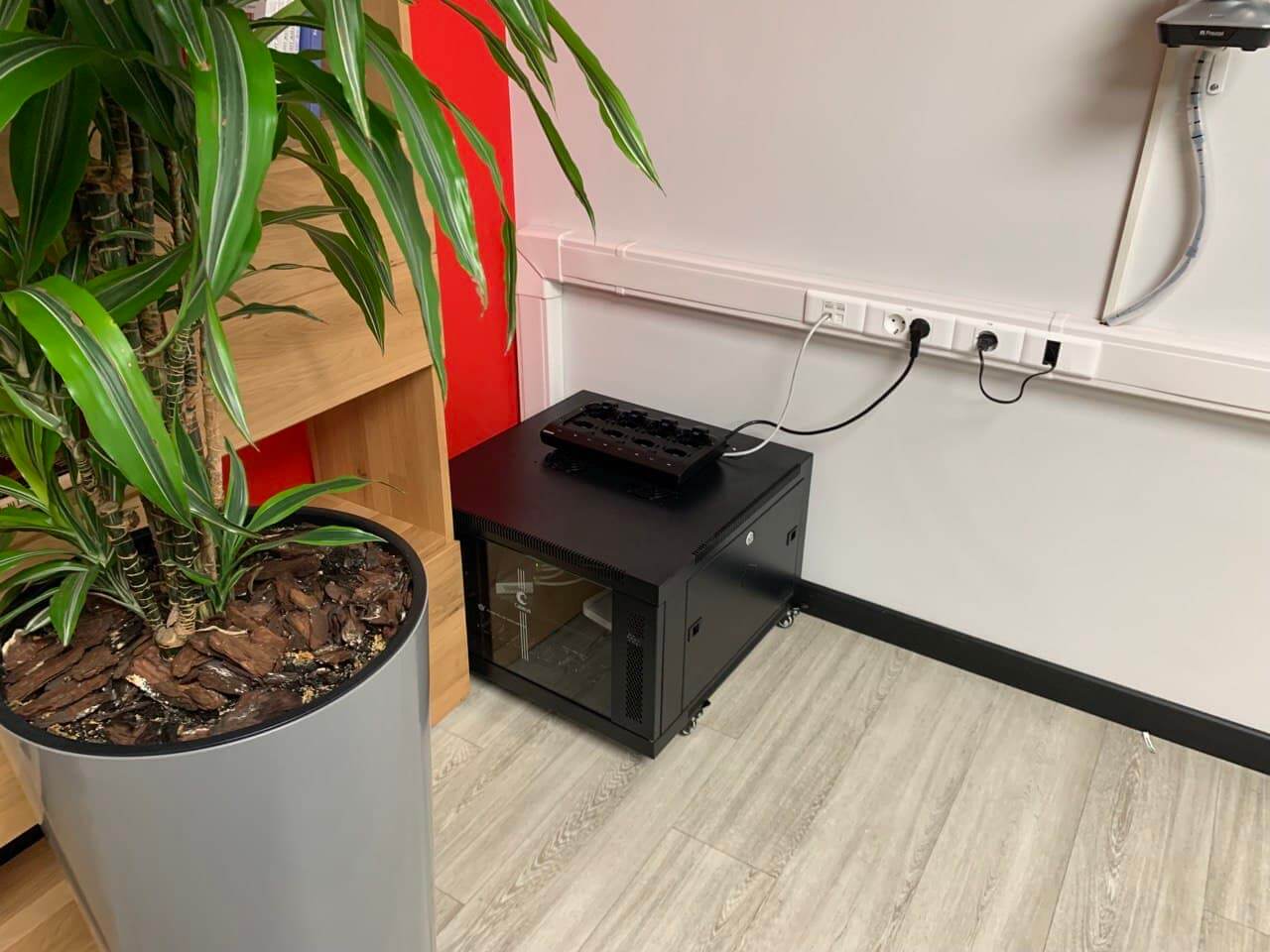

Скрытая прокладка коммуникаций

В переговорной выполнен новый ремонт и установлена достаточно сложная разноуровневая система освещения. Нам нужно было подключить новое оборудование без появления кабель-каналов, розеток или лючков на видимых поверхностях.

• Все устройства системы ADECIA поддерживают PoE, поэтому для передачи сигналов используется один кабель «витая пара». Кабель проложен в пространстве за фальшпотолком.
• Микрофонный массив Yamaha RM-CG смонтирован на потолочных подвесах по центру помещения и овального дизайнерского светильника — это одна из главных находок проекта.

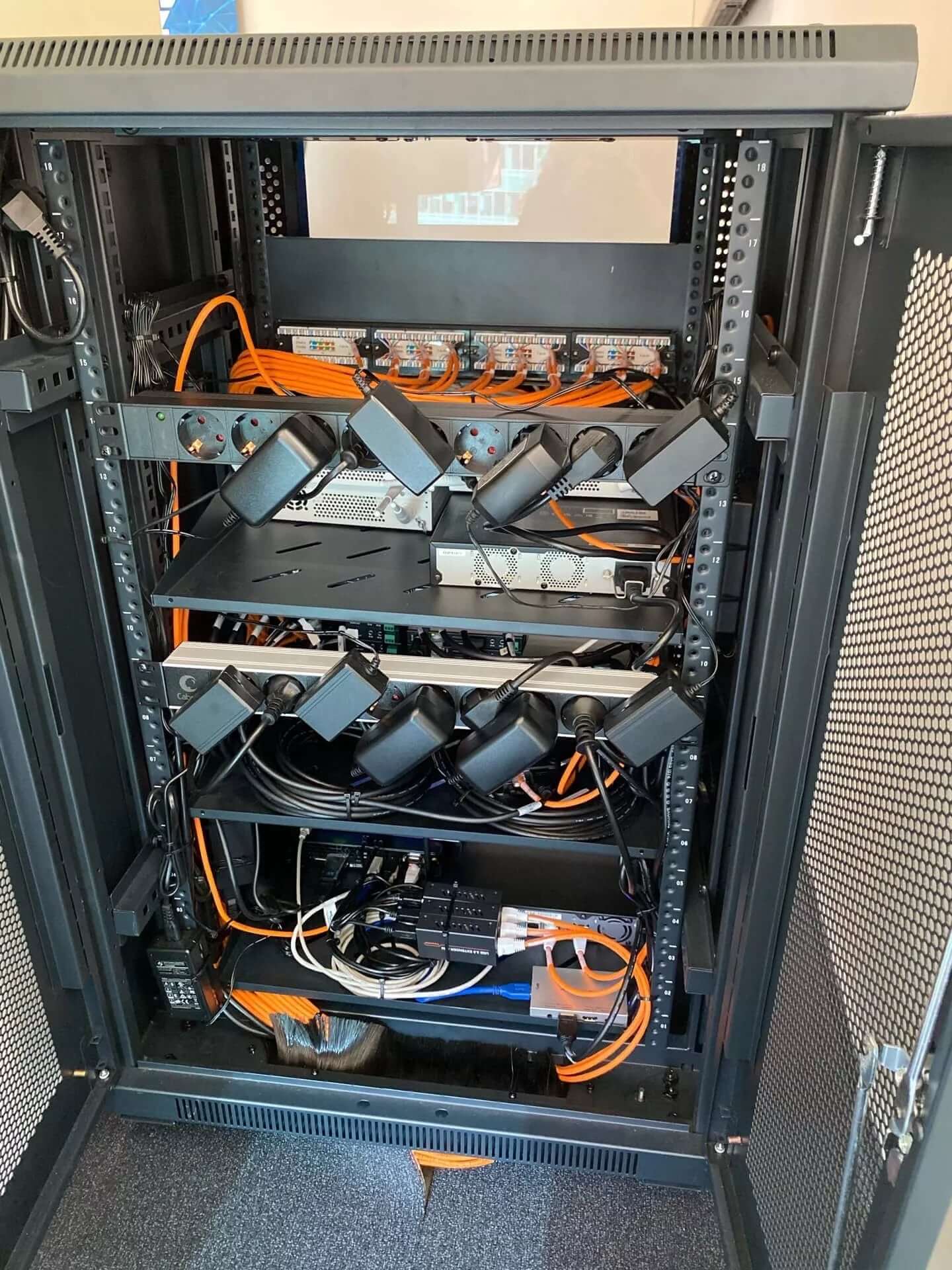

• Конференц-процессор и коммутатор скрыты от глаз в тумбе под LED-панелью, кабели проходят за фальшстеной.

До 20 участников в переговорной, до 150 точек подключения

Переговорная рассчитана на 20+ человек. Помимо мест за столом вдоль стены может быть установлен дополнительный ряд кресел. Количество участников мероприятий и точек подключения постоянно меняется.

• Потолочный микрофонный массив Yamaha RM-CG распознаёт и динамически отслеживает голоса участников независимо от того, сколько человек находятся в переговорной. Четыре луча захвата звука охватывают всю комнату.
• Акустическая система Yamaha VXL1B-16P отвечает за усиление и естественную передачу речи удалённых участников.

Тип помещения:

Переговорная 20 м2 на 8-10 человек

Заказчик:

АО «АрселорМиттал Темиртау», г. Москва

Задача:

Обеспечиваем видеосвязь с четким и ярким реалистичным изображением без искажений.

Заказчик: мировой лидер металлургии и горнодобывающей промышленности

Компания «АрселорМиттал» ведет металлургическую деятельность на 4 континентах и имеет представительство в 60 странах. Для переговоров по ВКС со своими филиалами из разных точек мира имеющееся у заказчика оборудование — терминал Polycom и бытовой проектор для демонстрации контента — уже устарело и не удовлетворяет требованиям качественной видеосвязи.

Фотографии проекта

Задача: обеспечить качественную связь по ВКС с удаленными партнерами

Оборудование для проведения переговоров и совещаний по ВКС должно обеспечивать высокое качество звука и видео и отвечать всем современным требованиям.

Установленное оборудование:

Реализация проекта

Проблемы и решения

Напольное ковровое покрытие в переговорной затрудняло скрытую прокладку кабелей. Поэтому необходимо было подобрать решение с минимальным их количеством.

Спикерфоны Maxhub BM21 подключаются к ПК с помощью Bluetooth, не загромождая стол лишними проводами.

Тип помещения:

Переговорная на 20 человек

Заказчик:

АО «Группа компаний «ЕКС», г. Москва

Задача:

Оснащаем переговорную мобильным AV-оборудованием для ВКС со звуком и изображением высокого качества и автонаведением камер на говорящего.

Заказчик: подрядчик в строительстве и проектировании

АО «ГК «ЕКС» — компания с многолетним опытом работ в проектировании, строительстве и ремонте систем теплоснабжения, гидротехнических сооружений, объектов нефтегазовой отрасли.

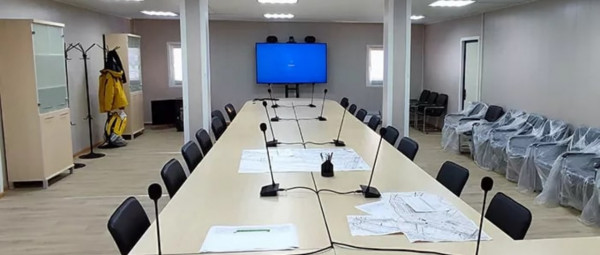

Фотографии проекта

Задача: создать оптимальные условия для ВКС во временном штабе

Для временного помещения, которое в дальнейшем будет использоваться в других местах проведения работ заказчика, оборудование для ВКС должно быть мобильным и быстро разворачиваться на новом месте.

Реализация проекта

Центральный блок Gestton EG-3500M конференц-системы имеет функцию автоматического наведения видеокамеры на активный микрофонный пульт и поддерживает работу 110 микрофонных пультов, 12 из которых могут быть председательскими.

Проводной микрофонный пульт делегата Gestton EG-3520D и председателя Gestton EG-3520C имеют гибкую ножку — «гусиную шею», что позволяет легко позиционировать их в нужное положение. Конструкция «гусиная шея» также позволяет избежать посторонних шумов и проявлений обратной акустической связи.

Поворотная камера SmartCam А20NS с углом обзора 59,5° и 20-ти кратным оптическим увеличением позволит захватить в кадр каждого участника видеовстречи за длинным столом переговоров в большой и вытянутой переговорной, а поддержка разрешения FullHD 1080p/60 позволит наслаждаться изображением высокого качества.

Для озвучивания переговорной комнаты мы подобрали корпусный громкоговоритель Biamp Apart OVO5P-BL, обеспечивающий высокое качество звука и чистое звучание речи.

Для подавления влияния обратной связи и внешнего шума был предложен автоматический микшер Audio-Technica ATDM-0604, который позволит избежать акустического эха и получить высококачественный аудиосигнал.

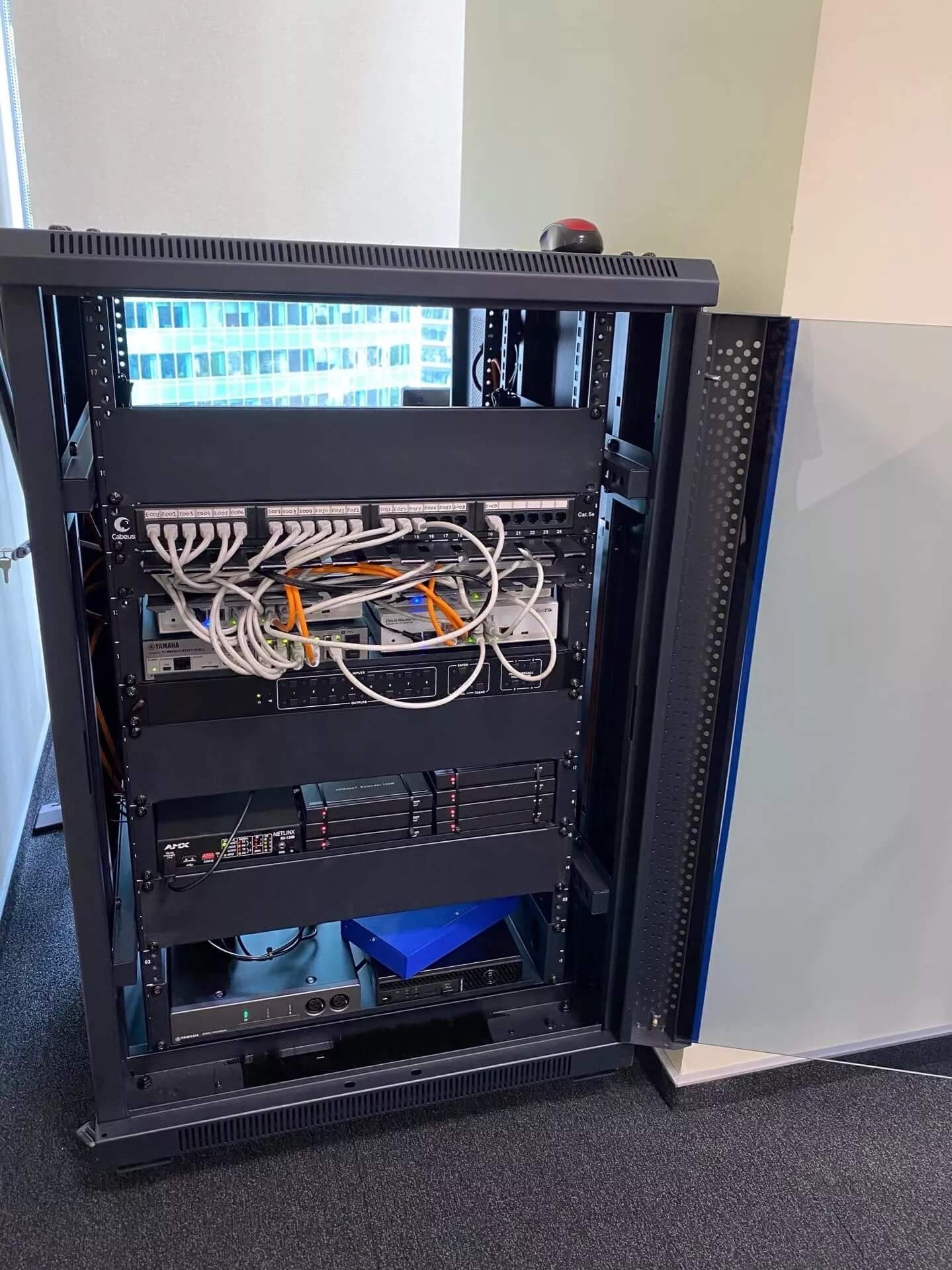

Напольный телекоммуникационный шкаф, в котором были установлены центральный блок конференц-системы и цифровой аудиомикшер, позволит удобно перемещать оборудование.

Установленное оборудование:

Проблемы и решения

Выделенный бюджет ограничивал выбор при подборе оборудования и не позволял наделить микрофоном каждое место за столом переговоров.

Решение

В условиях ограниченного бюджета было принято решение использовать один микрофон для двух делегатов. При этом система обеспечивает желаемый результат. Расстояние захвата звука микрофонов Gestton EG-3520D — 60 см, что позволяет без потери качества использовать один микрофон двум делегатам.

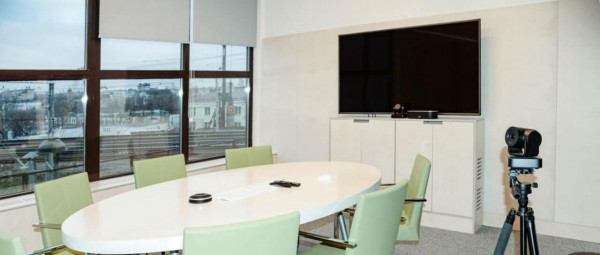

Тип помещения:

Переговорная 20 м2 на 7 человек

Заказчик:

Архитектурное бюро Wowhaus, г. Москва

Задача:

Добиваемся наилучшего звучания в помещении с непростыми акустическими условиями.

Заказчик: Архитектурное бюро

Wowhaus — это архитектурное бюро с множеством успешно реализованных градостроительных объектов и проектов по благоустройству общественных пространств. В переговорной Wowhaus мы обеспечили условия для переговоров по ВКС на высоком уровне — с заказчиками бюро из министерств, мэрии, а также с заказчиками из-за рубежа.

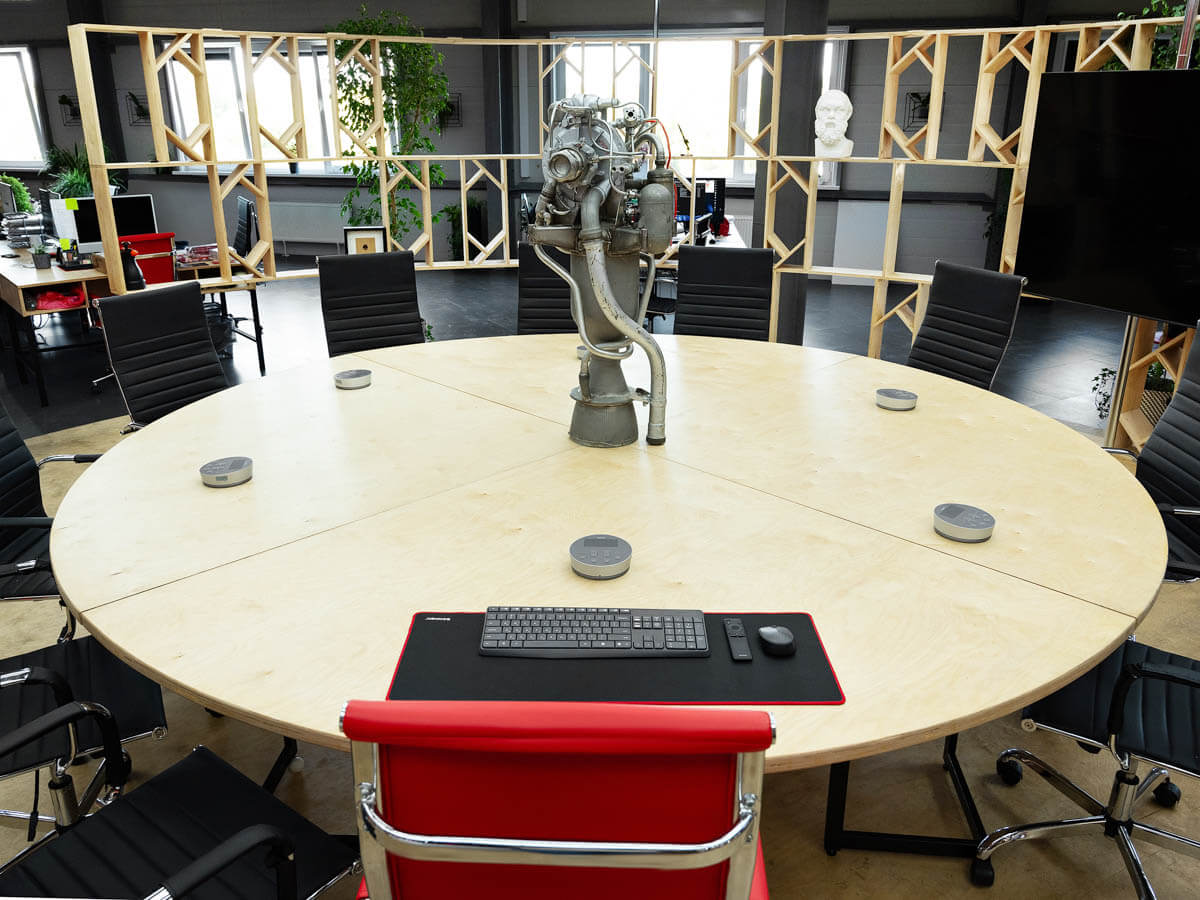

Фотографии проекта

Задача: обеспечить условия для видео-встреч высокого уровня

Переговоры по видеоконференцсвязи на высоком уровне требуют наилучшего качества звука и видео. Для достижения оптимального звучания в переговорной специалисты «Смарт-АВ» учли все особенности помещения, которые влияют на акустику.

Реализация проекта

Микрофонная и акустическая система Yamaha YVC-1000, в которой микрофон и динамик разделены на два отдельных блока, обеспечивает качественный захват звука, четкую передачи речи и озвучивание переговорной.

PTZ камера SmartCam M03U2 показала отличный результат во время тестирования: широкий угол обзора 99,6° видеокамеры позволяет охватить всех, даже близко сидящих, участников ВКС.

Штатив Falcon Eyes Silver line 517 3D-2, на котором установили вторую PTZ камеру SmartCam M03U2 (для съемки вебинаров и лекций) обеспечивает удобство и легкость перемещения для нахождения наилучшего ракурса при видеозаписи.

Установленное оборудование:

Проблемы и решения

В переговорной комнате с большим панорамным окном и стеклянной стеной мы отметили очень тяжелые акустические характеристики, большое время реверберации, высокий уровень гула. Для улучшения акустики помещения необходимо было провести инженерно-акустическработы.

Решение

Тип помещения:

Средняя переговорная на 4-10 человек

Заказчик:

ООО «Каршеринг Руссия», г. Москва

Задача:

Обеспечиваем качественный звук и четкое воспроизведение голосов для проведения переговоров по видеоконференцсвязи в помещении с высокими потолками.

Качественный звук без лишних проводов

Наш заказчик «Делимобиль» - сеть сервисных центров по краткосрочной аренде автомобилей на базе транспортной компании ООО «Каршеринг Руссия». На сегодняшний день «Делимобиль» является неотъемлемой частью инфраструктуры более 10 крупных городов!

Наш первый опыт сотрудничества с ООО «Каршеринг Руссия» описан в статье на сайте. Мы очень ценим доверие и признательность наших клиентов и с удовольствием беремся за их новые проекты!

На этот раз заказчик обратился к нам с задачей — заменить в переговорной имеющуюся систему захвата звука для лучшей разборчивости речи во время проведения видеоконференций. При этом предусмотреть возможность увеличения числа микрофонов. Желательно, чтобы устройства были компактными, и на столе количество аудиоустройств и проводов было минимальным.

Фотографии проекта

Особенности в помещении с высоким потолком и их влияние на звук

В переговорной высокие потолки (5 м), что плохо сказывается на акустических свойствах помещения. Однако отделка потолка выполнена в виде объемной решетки - панели Грильято.

Звук проходит через ячеистую структуру потолка и рассеивается в запотолочном пространстве, лишь частично отражаясь обратно. Таким образом, потолок Грильято уменьшает эффект эхо, увеличивает разборчивость речи и улучшает акустику помещения в целом. А также является стильным элементом дизайна - в переговорной недавно был завершен ремонт, и нам необходимо было провести скрытую проводку, ничего не повредив.

Добиваемся лучшего воспроизведения звука

На замену имеющегося у заказчика спикерфона Jabra SPEAK мы подобрали несколько вариантов аудиооборудования различных производителей и провели их тестирование, чтобы обеспечить оптимальное звучание в переговорной. Тестирование показало, что микрофонные системы с большим радиусом охвата звука не обеспечили должного воспроизведения звука в помещении с высоким потолком. Качественное звучание в переговорной продемонстрировали устройства с узкой диаграммой направленности. Таким образом, выбор был остановлен на беспроводной системе Shure Microflex Wireless с кардиоидными микрофонами граничного слоя.

Настольный микрофон передатчик Shure MXW6/C-Z11 гарантирует отличное звучание на любой поверхности, а его миниатюрный размер обеспечивает гибкость размещения. Всеми настройками микрофона можно управлять дистанционно в режиме реального времени. Модель компактного беспроводного микрофона MXW6 отвечает всем заявленным требованиям заказчика.

Для зарядки микрофонов передатчиков была подобрана сетевая зарядная док- станция Shure MXWNCS8-E.

Она позволит быстро зарядить одновременно 8 устройств! До полного заряда аккумулятора микрофона потребуется 3 часа. Об избыточном заряде устройств беспокоиться не стоит, так как зарядная станция имеет интеллектуальную систему защиты и удобную световую индикацию уровня заряда. Процесс зарядки можно также отследить дистанционно.

Так как мы заменили спикерфон Jabra SPEAK на микрофоны Shure MXW6, то необходимо было предусмотреть и систему воспроизведения звука. Для этого были предложены компактные корпусные громкоговорители RCF MR 33 WT с регулировкой мощности. Два громкоговорителя в корпусе белого цвета, который отлично гармонирует с интерьером, были закреплены по обе стороны экрана отображения в переговорной.

Для громкоговорителей был подобран трансляционный усилитель мощности SHOW TA506M PLUS с регуляторами громкости, тембра ВЧ и НЧ.

Аудиопроцессор для конференции Shure P300-IMX с 8-канальным эхо- и шумоподавлением, автоматической регулировкой усиления и автомикшером позволит добиться оптимального звучания в переговорной.

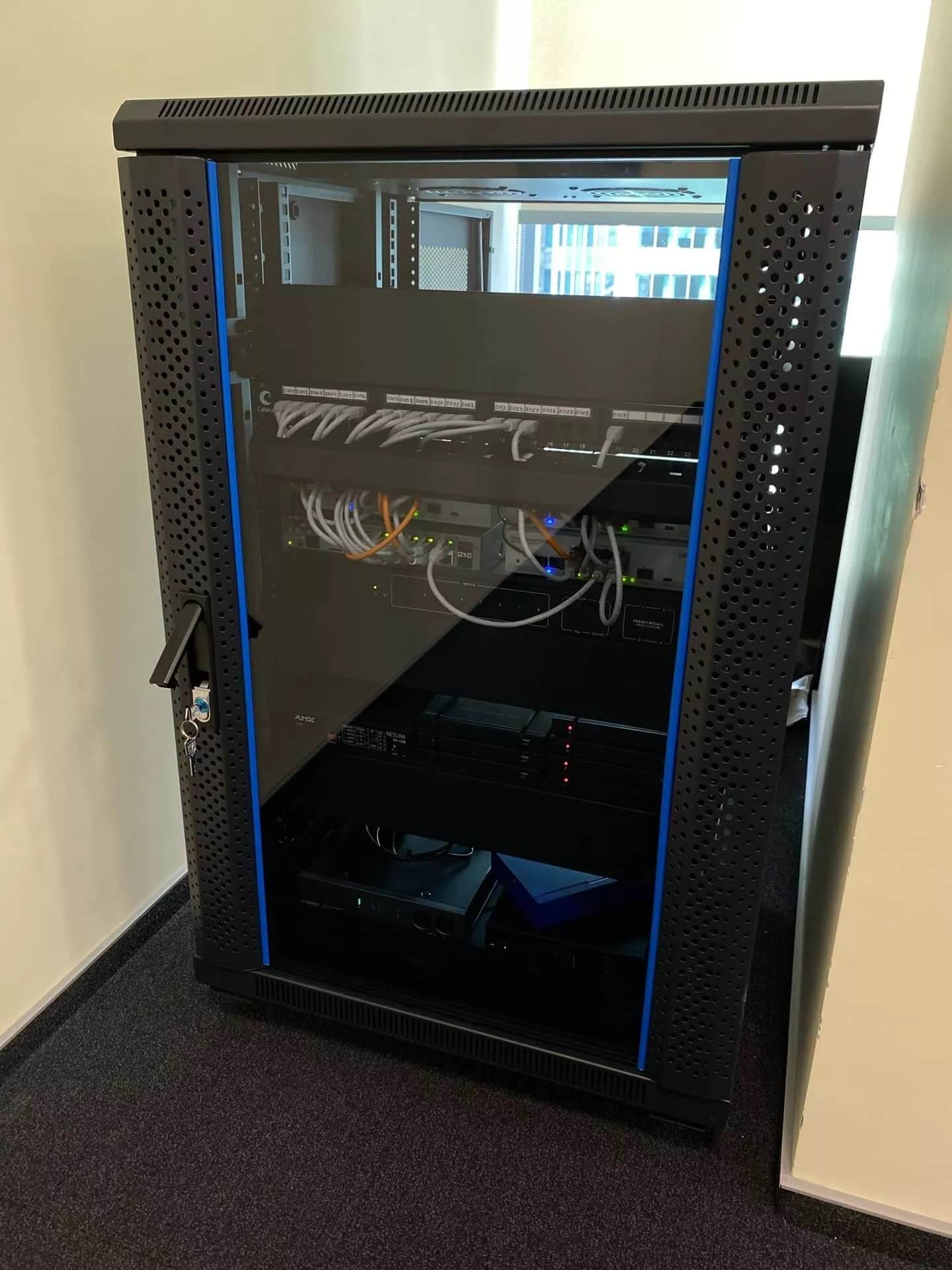

Усилитель мощности и аудиопроцессор были размещены в телекоммуникационном шкафу CABEUS SH-05F-6U60/60-BK.

Результаты работы

Тип помещения:

Средняя переговорная комната, 50 м2

Заказчик:

DAF Trucks Rus, Москва

Задача:

Разделяем пространство на две обособленные переговорные с равноценным функционалом для видеоконференцсвязи и снова объединяем в общий зал одним кликом по панели управления.

Умножаем функционал на два

Проект, реализованный в офисе DAF Trucks Rus, один из самых интересных примеров работы с пространствами-трансформерами в нашей практике. Объект — помещение площадью 50 м2 со звукоизолированной перегородкой, которая делит пространство на две независимых переговорных. Когда перегородка убрана, а столы сдвинуты, два помещения снова объединяются в одну просторную переговорную, которая вмещает в 2 раза больше сотрудников.

Нашей целью было разделить комплекс оборудования для видеоконференцсвязи так же, как перегородка разделяет пространство, и сделать возможным проведение двух сеансов ВКС одновременно.

Мы оборудовали в одном помещении две полноценных переговорных с видеоконференцсвязью — каждая со своим микрофонным массивом, ЖК-панелью, PTZ-видеокамерой, лючком для подключения ноутбука, который используется в качестве кодека ВКС. Оба комплекта оборудования связаны системой управления Crestron с удобным пользовательским интерфейсом. Чтобы переключиться на работу в совместном режиме достаточно буквально одного клика по панели управления.

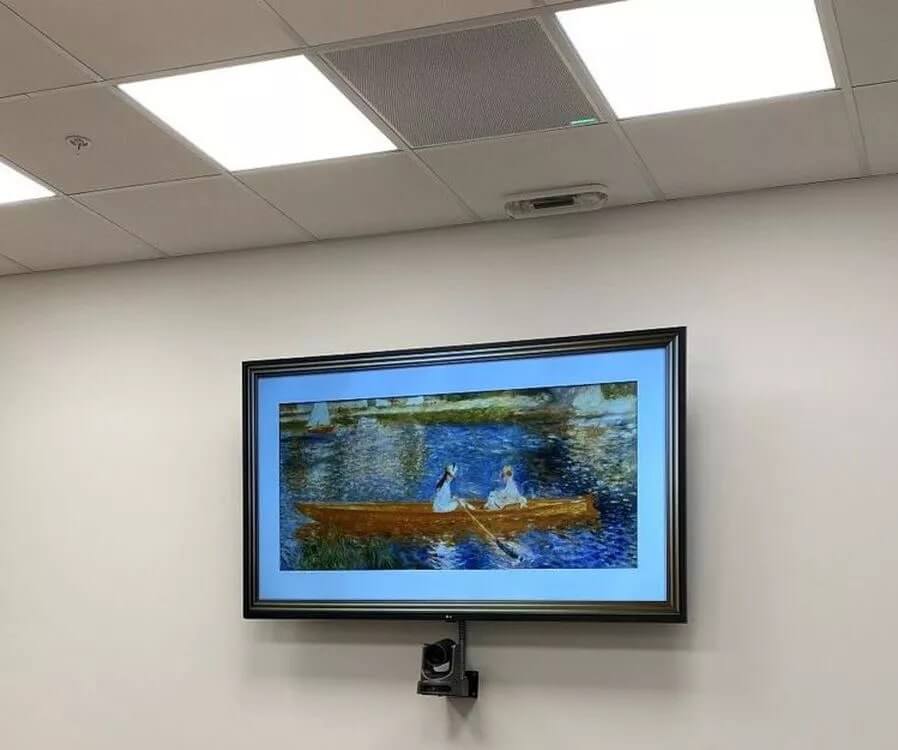

Фотографии проекта

Круг задач на проекте

Микофонный массив + аудиопроцессор

Чтобы не загромождать столы оборудованием, для захвата звука используются потолочные микрофонные массивы SHURE MXA910. Восемь звуковых лучей равномерно распределяются в по всей площади переговорной, два микрофонных массива позволяют охватить всё помещение. Когда переговорные объединены, микрофонные массивы работают в паре, когда помещение разделено — каждый микрофонный массив работает по отдельности.

Аудиопроцессор SHURE IntelliMix P300 улучшает звук по всем параметрам: 8-канальное эхоподавление, шумоподавление, автоматическая регулировка усиления обеспечивают великолепное качество звука во время сеансов видеоконференцсвязи. Дополнительным преимуществом для проекта стали компактный корпус и простое крепление аудиопроцессора — это позволило незаметно установить оборудование в подстолье.

Система управления Crestron

Система управления Crestron связывает воедино AV-оборудование двух переговорных, запускает и контролирует работу всех мультимедийных систем в соответствии с предустановленным сценарием: совместный или раздельный режим.

Интерфейс управления

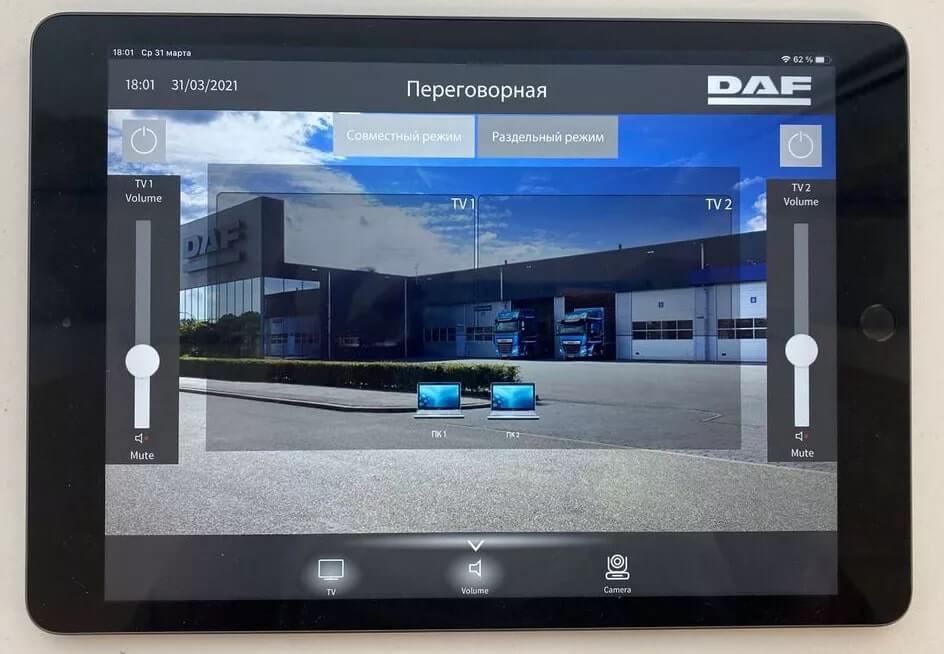

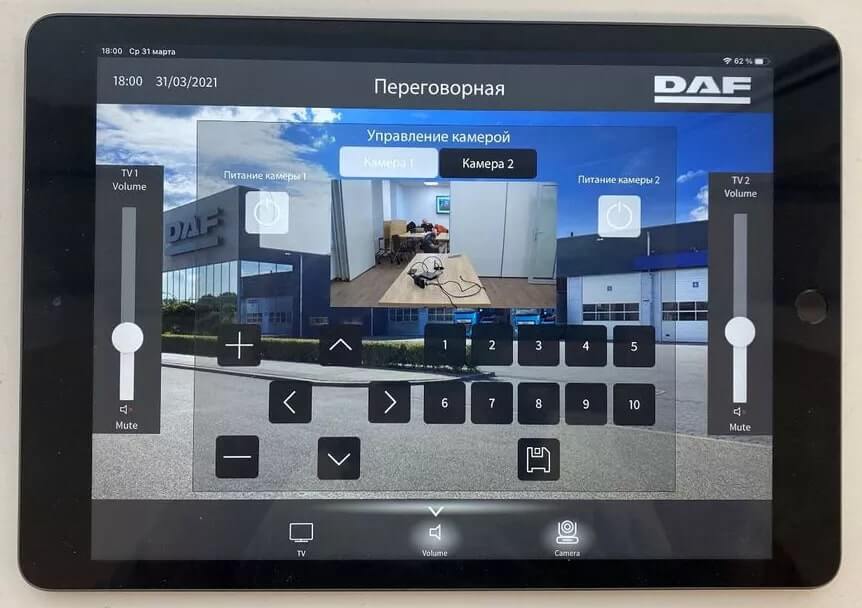

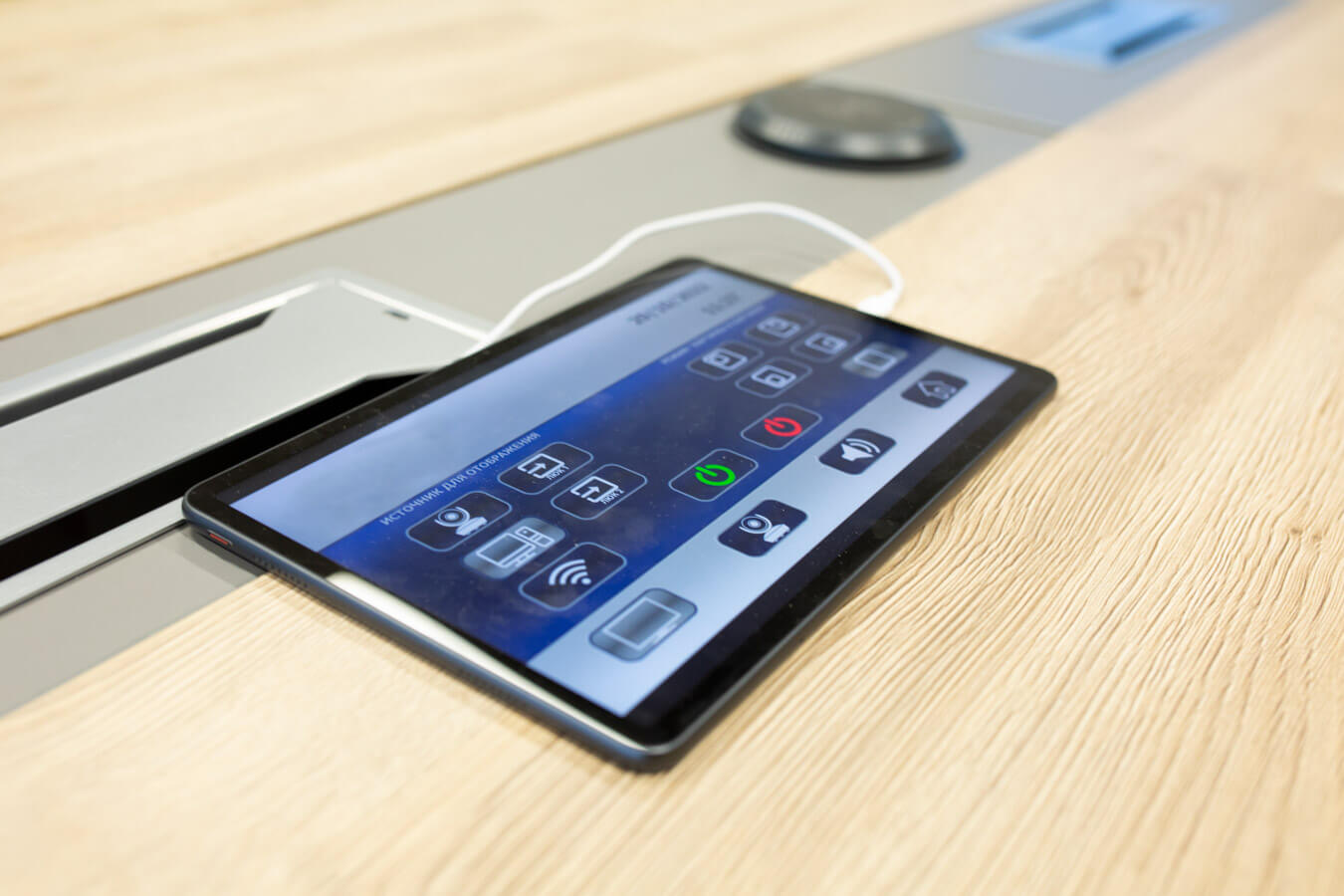

Управление настройками осуществляется через простой интуитивно понятный интерфейс. Дизайн интерфейса управления разработан на основе бренд-бука компании, оформление выполнено в корпоративных цветах. В каждой из двух переговорных установлен планшет Apple с интерфейсом управления — по функционалу и набору доступных настроек планшеты полностью дублирую друг друга. Пользователь может выбрать один из двух режимов: совместный или раздельный.

Совместный режим

Задействованное оборудование

Раздельный режим

Задействованное оборудование

Система бронирования переговоров

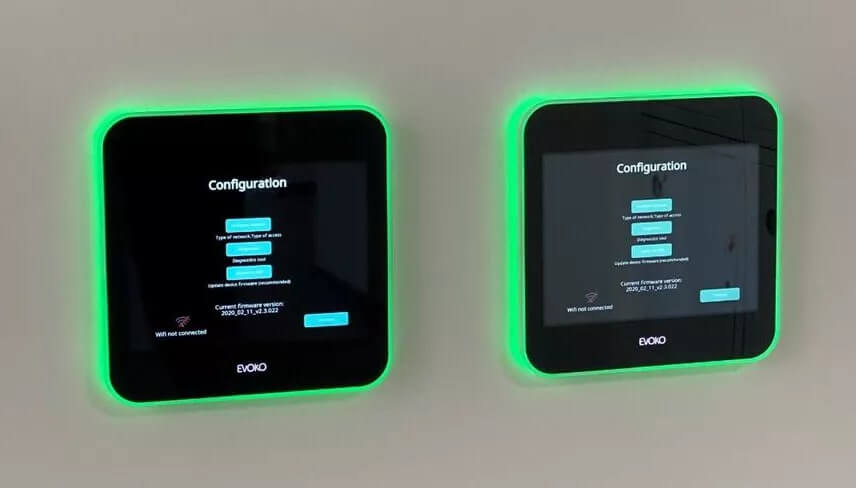

Система Evoko Liso отлично вписалась в дизайн интерьера и облегчила управление бронированиями. Совместимость с Microsoft Office, Microsoft Exchange и службами Google для совместной работы позволяет резервировать переговорные через стандартный календарь. Непосредственное взаимодействие с устройством осуществляется через 8” сенсорный дисплей: сотрудник может узнать о запланированных мероприятиях и забронировать переговорную на месте. Зелёная подсветка показывает, что помещение свободно, красная — идёт мероприятие.

Скрытый монтаж оборудования

Результат работы

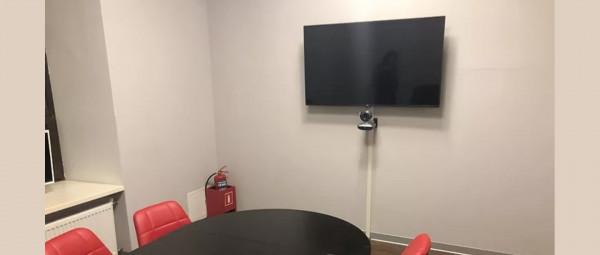

Тип помещения:

Комната площадью 20 м2

Заказчик:

ООО «ГЕТБЛОГГЕР», Москва

Задача:

Оснащаем комнату переговоров беспроводным оборудованием для ВКС с качественным захватом звука и видео.

Сохраняем эстетику комнаты — исключаем провода

GetBlogger — крупнейшая в нашей стране интернет-платформа, обеспечивающая прямое взаимодействие блоггеров и рекламодателей, где они договариваются о рекламных публикациях. С платформой сотрудничают ведущие российские и международные компании и блоггеры.

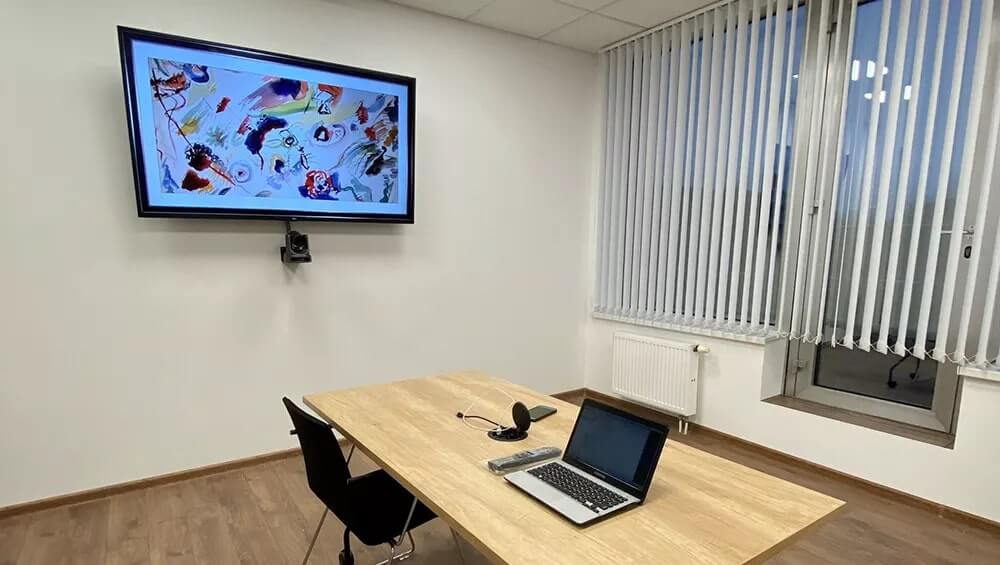

Во время переговоров в режиме видеоконференции для нашего заказчика важно обеспечить качественный захват видео и звука от всех участников ВКС. Для оснащения переговорной комнаты нам необходимо было подобрать беспроводной комплект AV-оборудования (требование заказчика — исключить провода) и уложиться в ограниченный бюджет.

Фотографии проекта

Бюджетное решение для видеоотображения

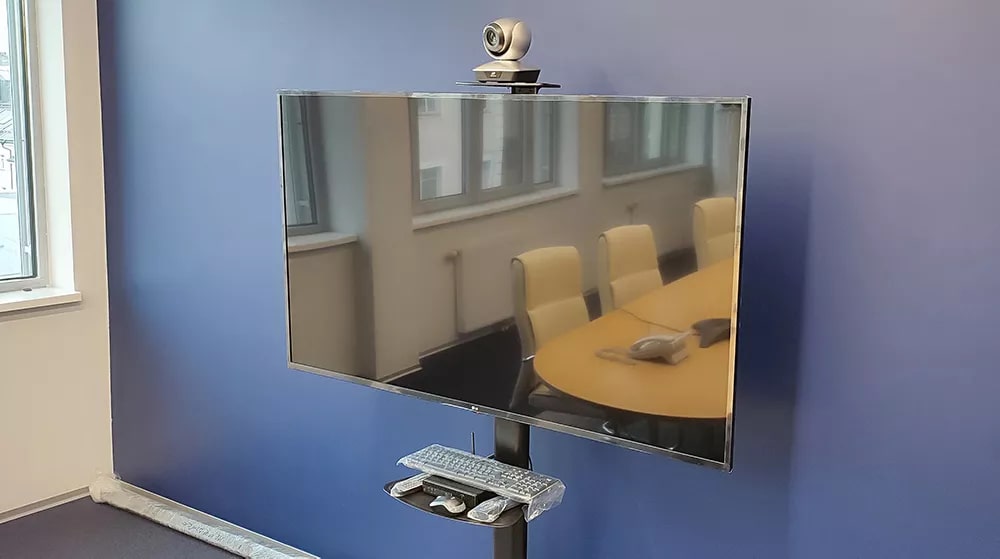

Для сохранения бюджета в качестве экрана для отображения видео использовали бытовой телевизор LG диагональю 55 дюймов, на котором всё отображается в качестве 4K, живом цвете и максимально детализировано.

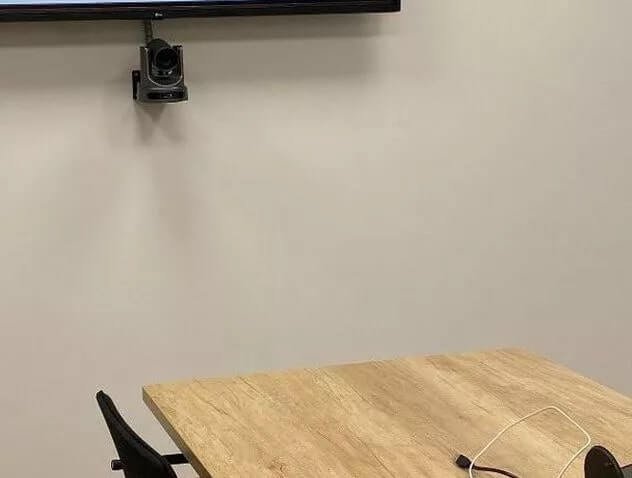

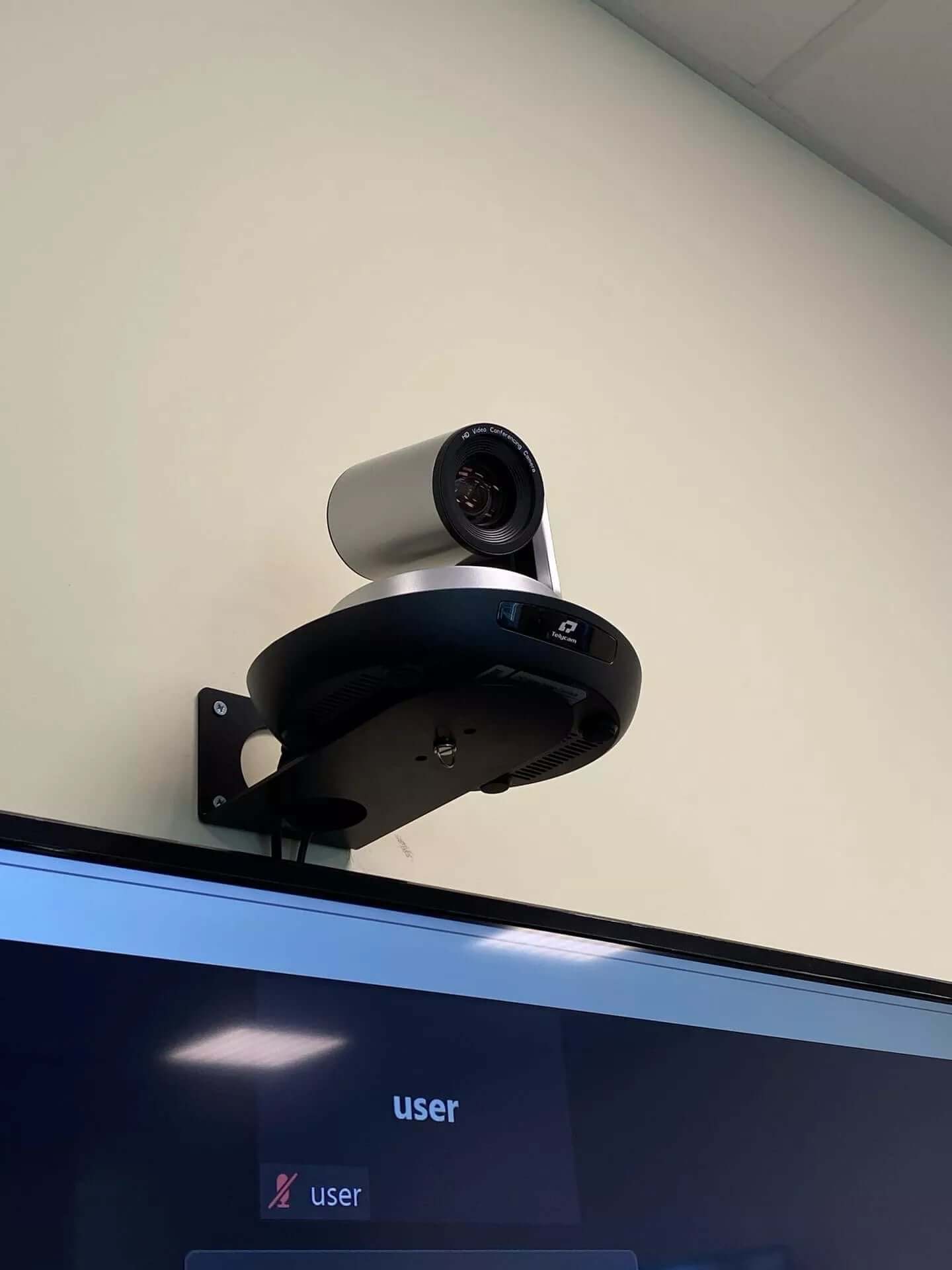

Для захвата видео подобрали экономичную PTZ камеру Telycam TLC-1000-U2-3 с высоким качеством изображения. Широкий угол обзора 108°, 3-кратное оптическое увеличение и разрешение 1080P делают её идеальным решением для проведения видеоконференций в небольших переговорных комнатах. Камеру установили на настенный кронштейн под телевизор. Это позволяет охватить всех, даже близко сидящих, участников ВКС.

За телевизором, на специальное настенное крепление, скрытно установили компьютер в корпусе Mini PC на базе процессора IntelCore i5 c Windows 10Pro с беспроводной клавиатурой и мышью. Такое решение позволило незаметно подключить камеру и телевизор, тем самым удовлетворив требование заказчика исключить провода.

Качественный захват звука

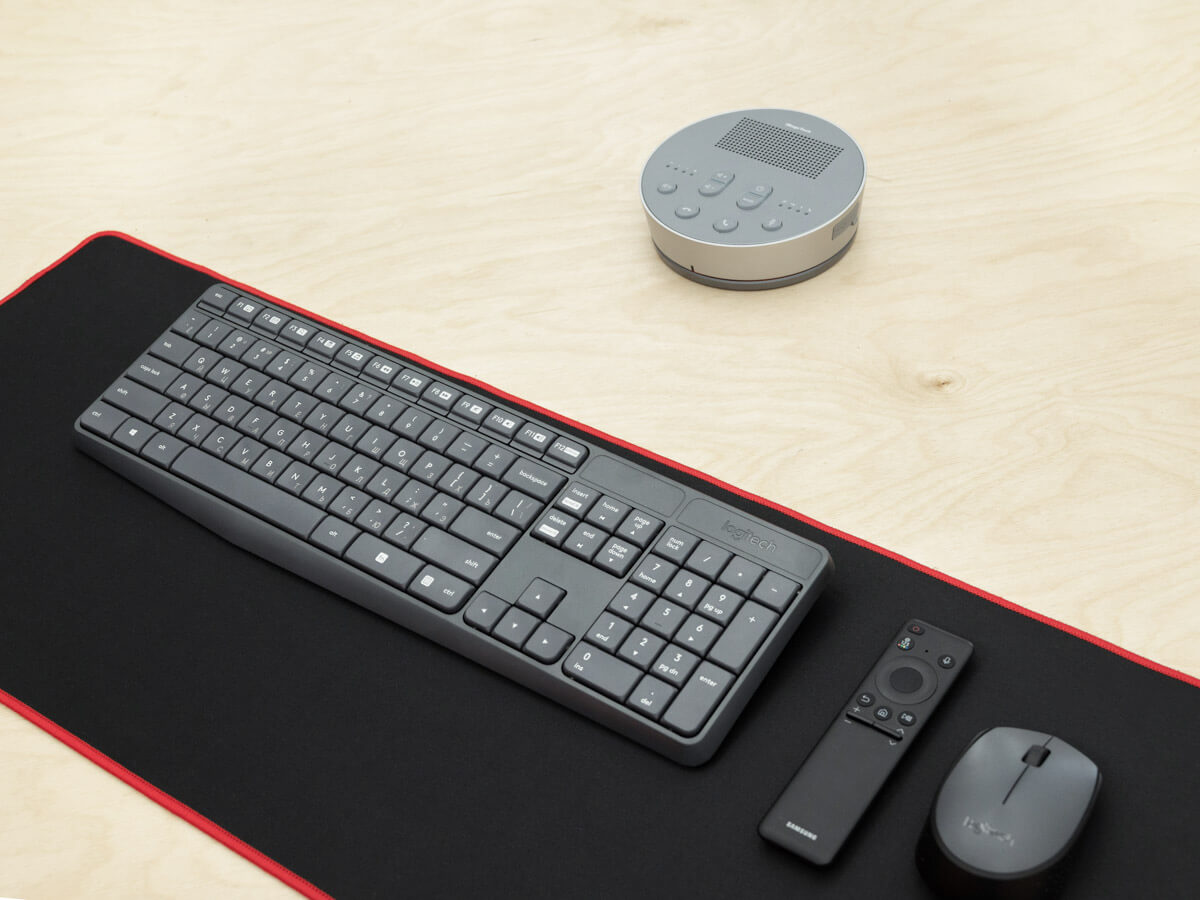

Предварительно осмотрев помещение и протестировав оборудование для захвата звука, остановились на премиум-спикерфоне Maxhub BM21. Благодаря системе активного эхо- и шумоподавления и 6 PZM-микрофонам в его составе, голоса собеседников слышны так, словно они стоят за спиной или рядом.

Спикерфон точно улавливает голоса каждого из участников переговоров.

Результат работы

Тип помещения:

Средняя переговорная на 15 рабочих мест + место оператора

Заказчик:

ПАО МТС Банк

Задача:

Настраиваем программную видеоконференцсвязь в переговорной МТС Банка. Простой запуск конференций и профессиональное качество трансляций под управлением системы Crestron.

Интегрируем новые функции ВКС в переговорную

Миссия МТС Банка — быть лучшим цифровым банком в России. Мобильность и свобода выбора — принципы, которых банк придерживается во всём: от клиентского сервиса до организации работы сотрудников. Пример из практики системного интегратора: как поступить, если переговорная недавно оснащена оборудованием Polycom, но контрагенты не готовы отказаться от Zoom или Teams? Банк выбрал решение, удобное для пользователей, но не самое лёгкое в реализации — добавить в готовую инфраструктуру под управлением контроллера Crestron возможность использовать программные клиенты видеоконференцсвязи с ПК в качестве кодека.

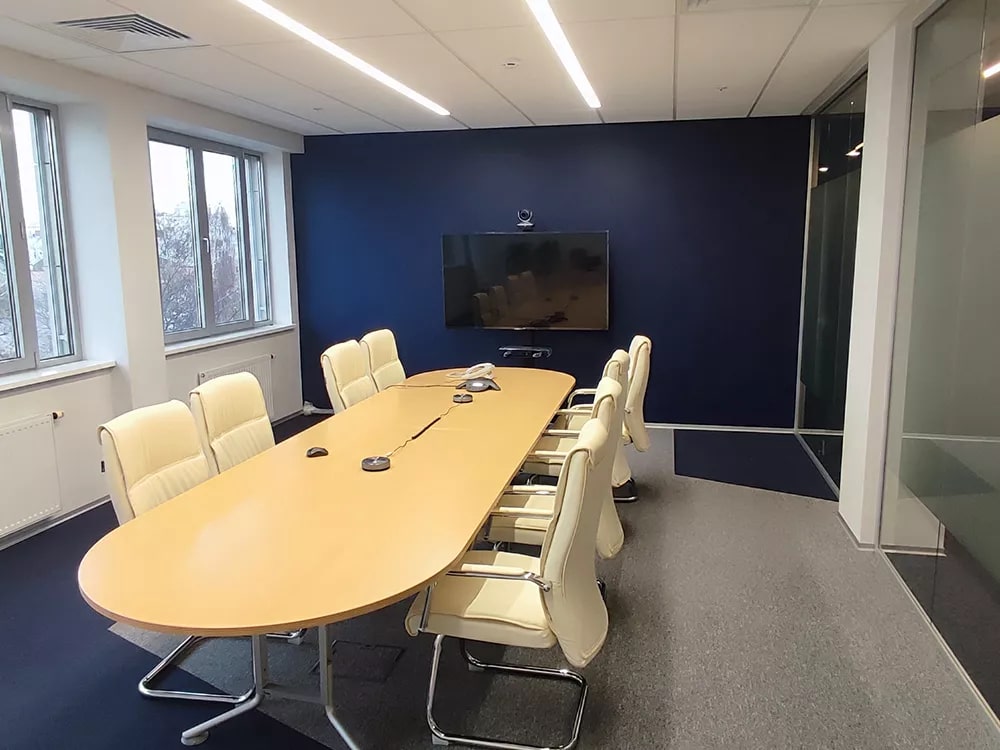

Фотографии проекта

Фокус на детали проекта

Три дня на разработку и монтаж

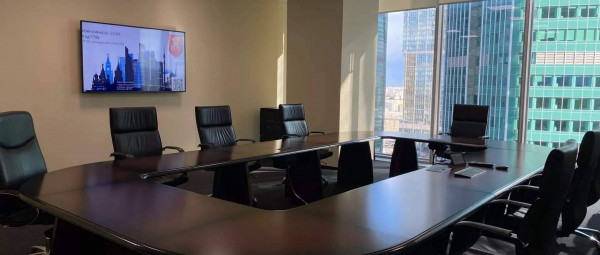

Идея клиента состояла в том, чтобы предоставить сотрудникам удобную программную видеоконференцсвязь, сохранив качество трансляции на уровне программно-аппаратного решения Polycom. То есть, использовать уже установленное оборудование и настроенное ПО для подключения еще одного (программного) сценария видеоконференцсвязи.

Наши специалисты выполнили основной пул работ за 2 дня:

Все монтажные и пусконаладочные работы произведены за 1 день.

Больше функций — проще управление

Программная интеграция новой нового функционала в систему управления Crestron позволила управлять ключевыми параметрами AV-оборудования для видеоконференцсвязи через один удобный интерфейс:

Важное дополнение

Стол переговоров в зале рассчитан на 15 рабочих мест. Ещё 6 мест предусмотрены вдоль стены, чтобы расширить круг участников конференции. Это непростое пространство для трансляций, требующее быстрого управления камерами и мгновенного переключения между планами — портретными и общим. В переговорной уже были установлены две поворотных видеокамеры Polycom. Для захвата общих планов мы предложили клиенту видеокамеру Minrray UV515-03 с широким углом обзора 110° и 3-кратным оптическим зумом. Высококачественный 1/2.9” CMOS датчик видеокамеры с разрешением 1920х1080 при 30 кадр/с обеспечивает трансляцию чёткого и «чистого» изображения без шумов в реальном времени.

Высокая эстетика

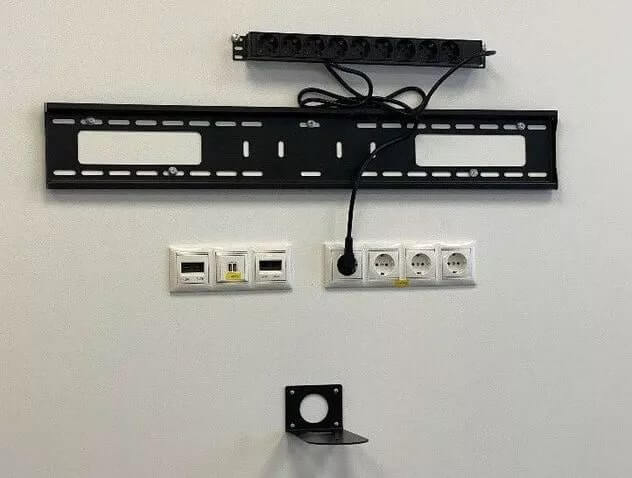

Важный аспект нашей работы — максимально скрытый монтаж кабелей и оборудования с полным сохранением эстетики переговорной.

Ситуацией, которая потребовала нестандартного подхода, стала установка широкоугольной видеокамеры. Место оператора, управляющего оборудованием зала, находится в 10 м от видеокамеры. Для подключения потребовался комплект передачи сигнала USB по витой паре. Чтобы не нарушать отделку, кабель связи проложили к рабочему месту оператора не в напольном кабель-канале, а над дизайнерским потолком.

Монтажные работы выполнены в течение 1 дня.

Результат работы

Тип помещения:

Переговорная площадью 20 м2 на 5-6 человек

Заказчик:

Офис в деловом центре «Москва-Сити»

Задача:

Оснащаем помещение с панорамным окном мобильным комплектом для ВКС с наилучшим качеством звука и видео для работы с различными ПО видеосвязи.

Минимум монтажа в помещении с непростой акустикой

Офис нашего заказчика из московского международного делового центра «Москва-Сити» представляет собой помещение площадью 20 м2 с высотой потолка 3,5 метра и напольным покрытием ламинат. Одна стена помещения выполнены из стекла — уникальный панорамный фасад из тонированного стекла является изюминкой бизнес-центра. В переговорной такого формата — huddle room — очень важно компенсировать влияние большой стеклянной поверхности на акустику в помещении.

В офисе уже был выполнен ремонт, поэтому необходимо подобрать оборудование без крепления к стенам и потолку, желательно, с минимумом кабелей.

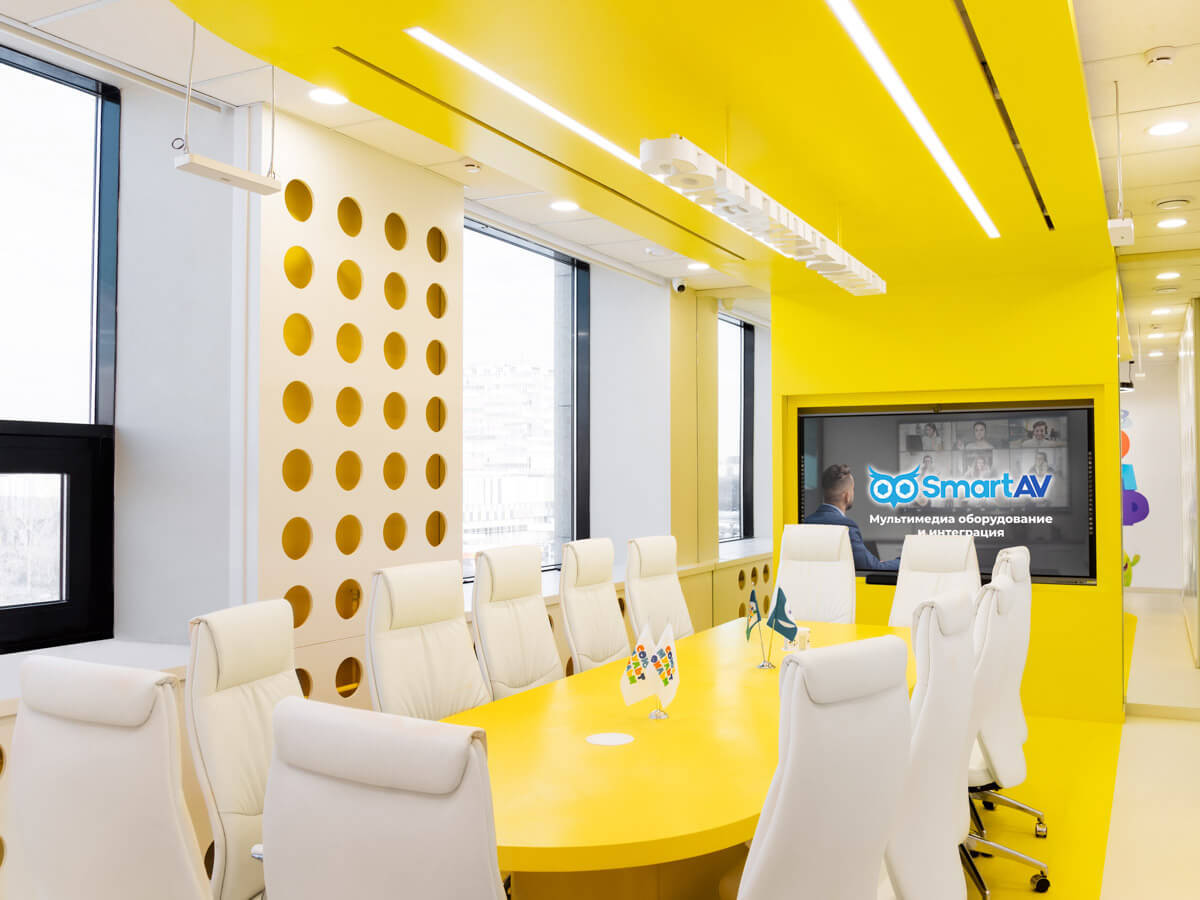

Фотографии проекта

Требования заказчика к оборудованию для ВКС:

Мобильное и компактное решение

В качестве устройства отображения в переговорной был установлен LED телевизор Samsung UE65AU7100UXRU с поддержкой Ultra HD 4K на напольной мобильной стойке Digis DSM-P164CL. Такое компактное решение исключает сложные монтажные работы и позволяет быстро переместить оборудование в любое другое помещение.

Чистое звучание в huddle room

Для достижения наилучшего качества звука в помещении с непростой акустикой был предложен беспроводной спикерфон премиум-класса MaxHub BM21.

С его системой активного эхо- и шумоподавления, которая отсекает все паразитные призвуки, не страшно влияние стеклянного фасада на звук в переговорной. Всенаправленная система из шести микрофонов в составе спикерфона позволяет уловить звук с расстояния до пяти метров и без искажений передать его собеседникам. Озвучивание помещения реализовано с помощью встроенного в спикерфон динамика мощностью 5 Ватт. С помощью Bluetooth MaxHub BM21 подключается к смартфону, компьютеру или к интерактивной панели: спикерфон поддерживает одновременное подключение до трех устройств. Для расширения зоны захвата звука возможно использовать функцию каскадирования — подключение в цепь еще одного такого же спикерфона.

Поворотная камера для видеосъёмки

Для захвата видео использована PTZ-камера Telycam TLC-1000-U2-3. Благодаря высококачественному CMOS сенсору с диагональю 1/2,8" камера обеспечивает превосходное изображение в разрешении FullHD с частотой до 60 кадров в секунду. Также камера имеет 3-кратное оптическое увеличение и широкий угол обзора 108 градусов, позволяющий уместить в кадр всех присутствующих за столом участников. Камеру установили на мобильную стойку под телевизором. Она совместима для работы с большинством ведущих программ и платформ видеоконференций.

Результат работы
