Оснащение конференц-зала на 20 человек

Тип помещения:

Конференц-зала на 20 человек

Заказчик:

НОЧУ ВО Московский институт психоанализа, образовательный сектор

Задача:

Оборудовать зал коллегий на 20 человек для проведения удаленных консультаций и совещаний с другими филиалами института по видеоконференцсвязи

Сопутствующие проблемы:

Интеграция с существующей системой ВКС
Сложная форма стола, не захватываемая одной видео камерой
Автоматическое наведение видео камер на говорящих
Протоколирование встреч

Фотографии проекта

Услуги в рамках
проекта

Проектирование системы ВКС
Подбор AV-оборудования
Монтаж и пусконаладка

Шаг 1. «Хотим красиво!»

У заказчика возникла задача оснастить зал коллегий оборудованием для проведения удаленных видео консультаций и видеоконференцсвязи. Заказчик обратился к специалистам SmartAV на этапе проведения ремонта помещения. Требования:

Интеграция с существующей ВКС-системой (облачное решение)
Автоматическое наведение видеокамер на говорящих
Аудио протоколирование встреч
Максимально скрытый монтаж кабелей и вспомогательного оборудования

Для клиента было важно сохранить эстетический вид помещения и оснастить его оборудованием видеоконференцсвязи.

Шаг 2. «Делаем качественно»

Команда SmartAV подключилась к задаче на этапе ремонта помещения, что позволило заранее составить проектную документацию со схемой закладных каналов и штроб в помещении, выполнив пожелание заказчика по максимально скрытому монтажу.

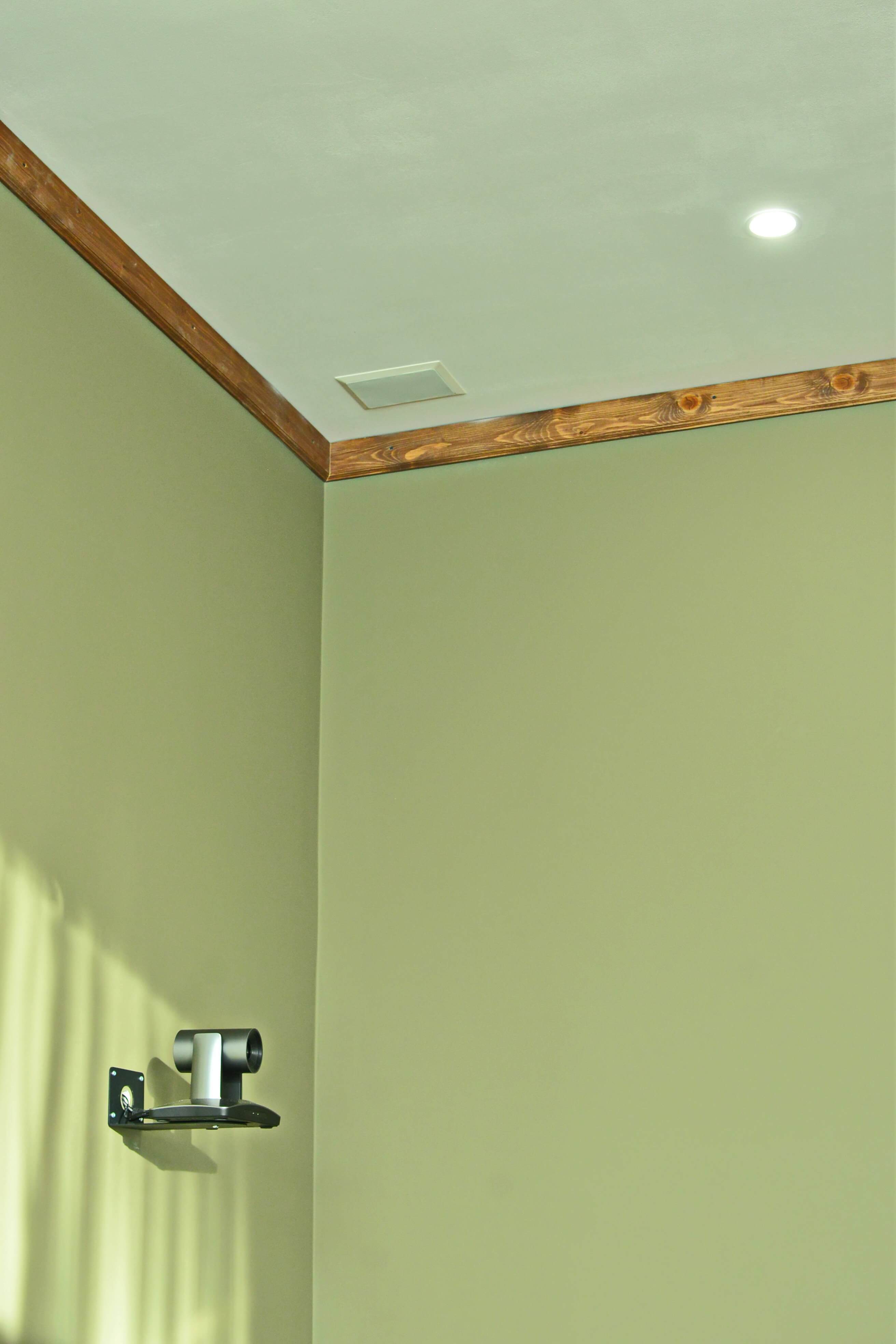

Одной видео камеры, ввиду конфигурации стола с президиумом, было недостаточно для полного охвата всех присутствующих участников. Поэтому в подсистему захвата видео вошли две поворотных FullHD-камеры SmartCam A10NS.

Для аудио протоколирования было заложено два настольных микрофона Beyerdynamic.

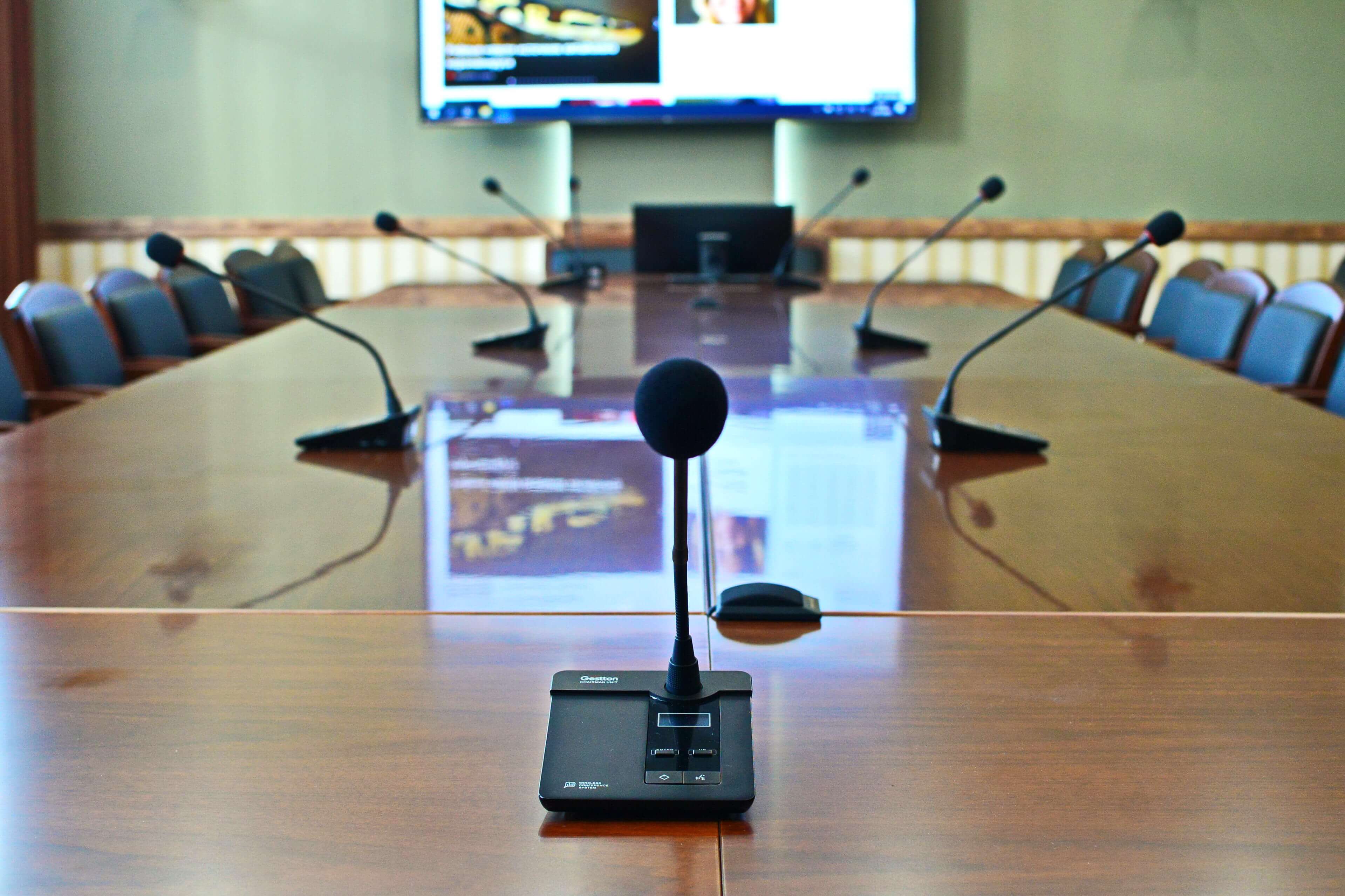

Для качественного захвата звука была предложена беспроводная конференц-система Gesston EG-7230M, обеспечивающая автоматическое наведение видеокамер на активный микрофонный пульт Gestton EG-7230D.

Четыре потолочных громокоговорителя Apart обеспечили равномерное распределение звука от удаленных участников.

Видеокоммутатор Gesston EG-6600K обеспечил автоматическое переключение видеосигналов между камерами, в зависимости от того, какая из них активна в данный момент.

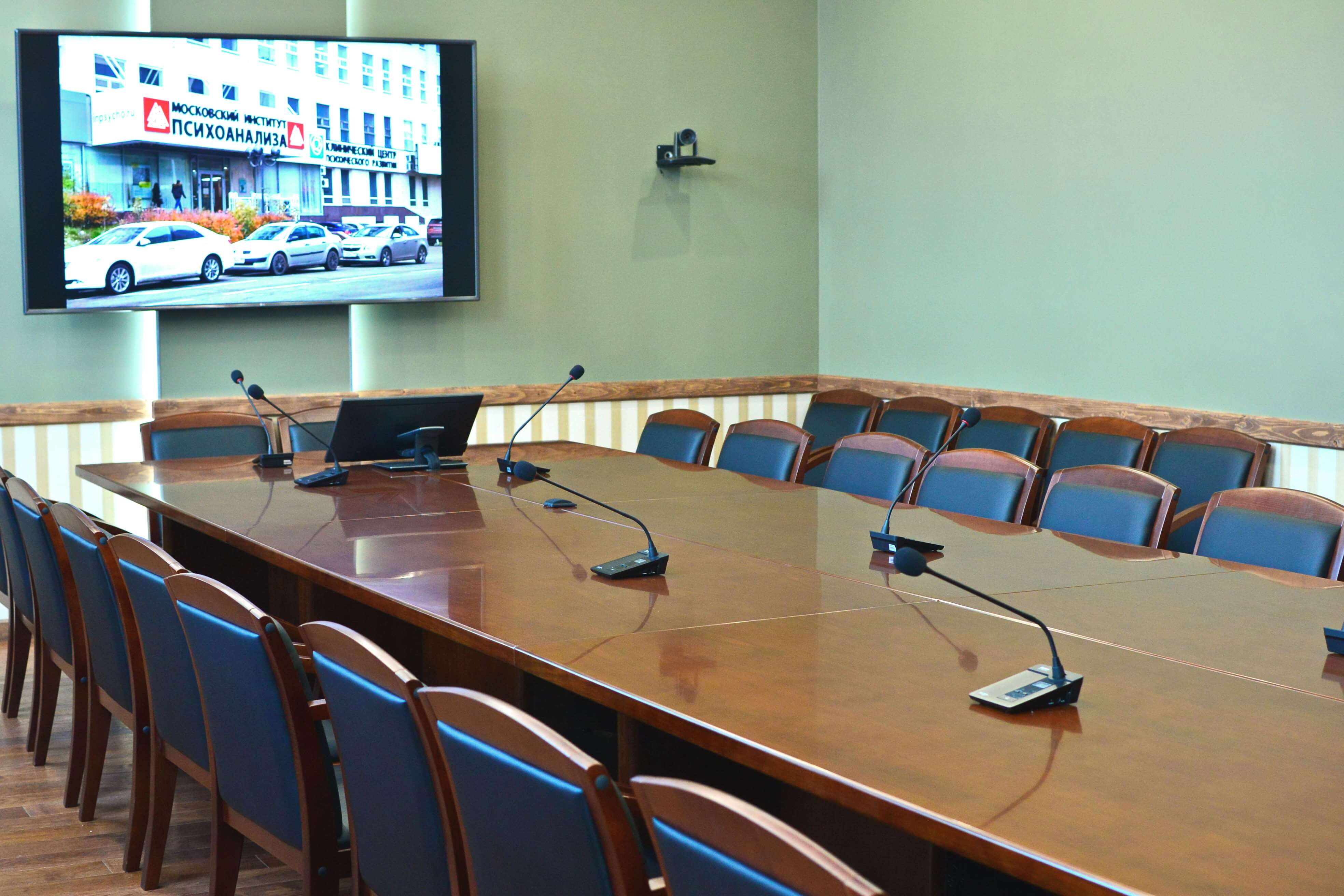

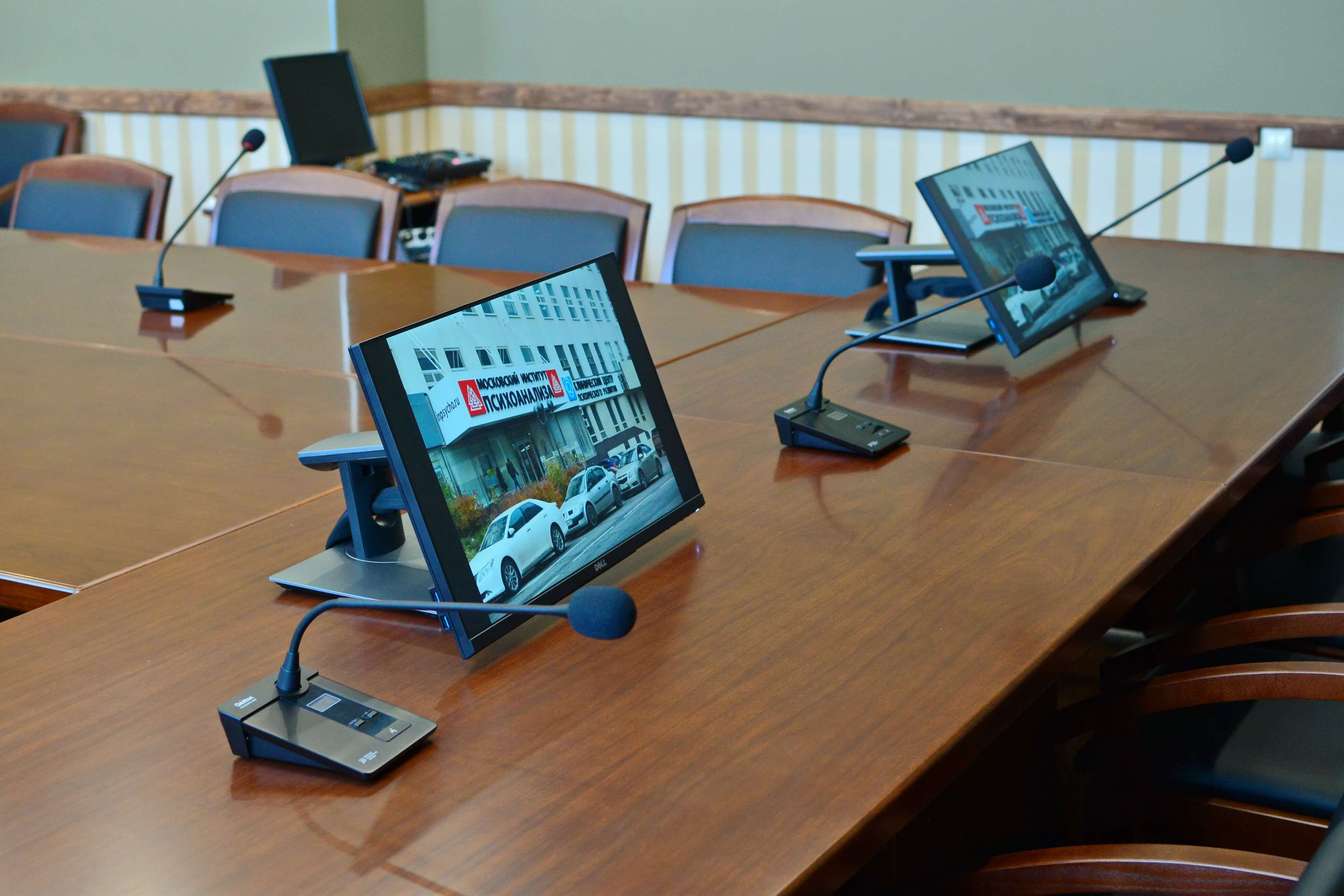

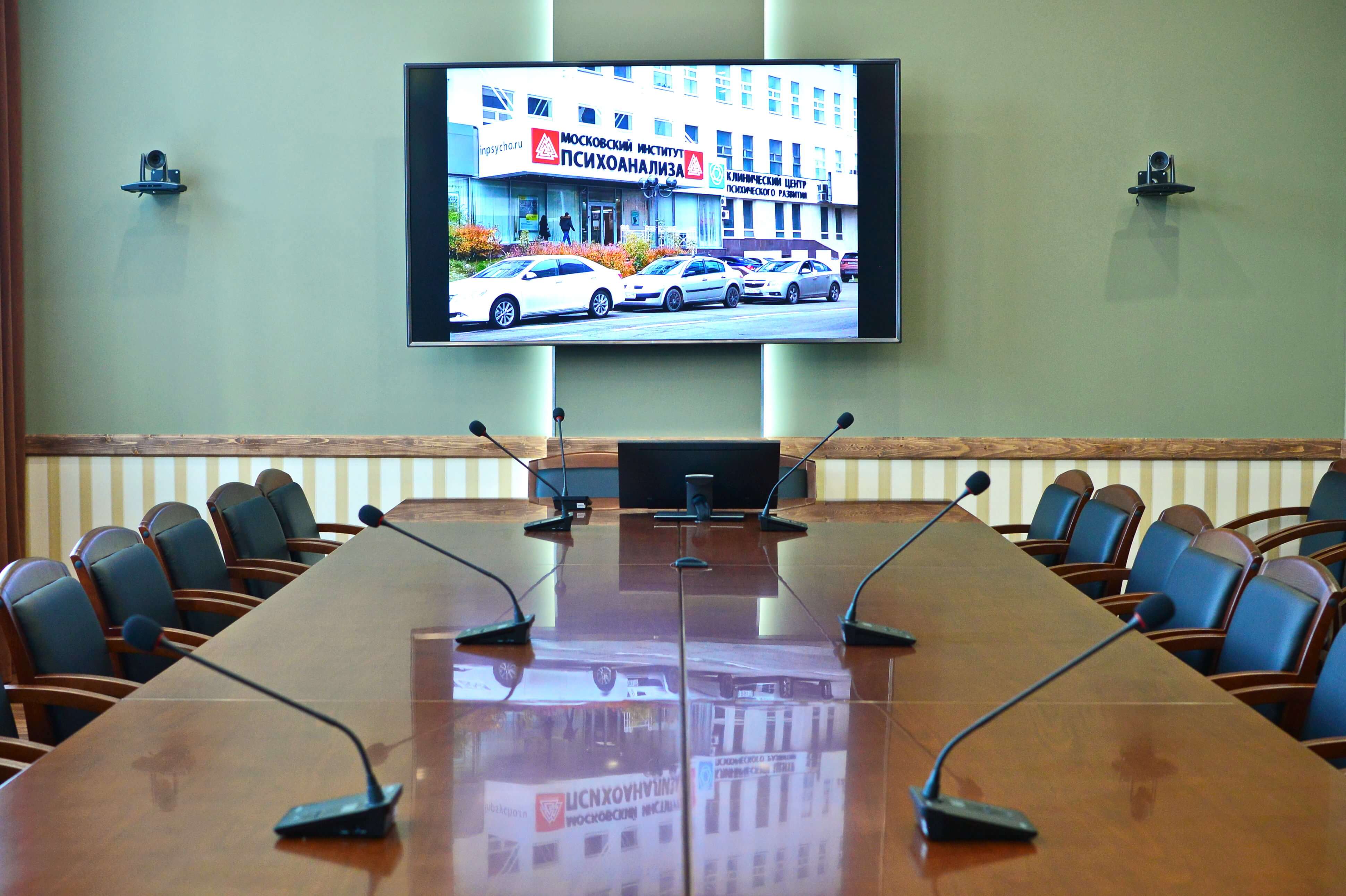

Система видеоотображения построена на базе основной панели Samsung диагональю 75” и трех дублирующих мониторов DELL с сенсорным управлением, что с практической точки зрения позволило проводить презентации на более высоком уровне.

Видеомикшер Roland обеспечил микширование видео- и аудио потоков и, за счет встроенной функции AEC, эхоподавление в сеансах видеоконференцсвязи. Всё вспомогательное оборудование размещается в напольном шкафу, расположенном на месте оператора.

Результат работы

Оснащенный конференц-зал, готовый к проведению локальных и удаленных совещаний
Сохранение эстетичности утвержденного дизайна зала, максимально скрытая прокладка кабелей
Динамичность проводимых видеоконференций за счет автоматического наведения видеокамер на активного говорящего участника и автоматического переключения видео сигналов
Интеграция оборудования с существующей у Заказчика системой видеоконференцсвязи
Обмен данными и презентациями в формате «картинка-в-картинке»
Аудио протоколирование хода совещаний
Хорошее качество видео и звука для комфортного и продуктивного общения
Заказчик доволен работой Smart-AV

Список установленного оборудования:

Видеокамеры SmartCam A10NS
Конференц-система Gestton EG-7230M с микрофонными пультами Gestton EG-7230D
Микрофоны Beyerdynamic BM 43 BC
Видеокоммутатор Gestton EG-6600K
Усилитель Apart MA240 и динамики Apart CMS20T
Видеомикшер Roland VR-4HD
