Переговорная для управляющей компании ЭЛВО, г. Великие Луки

Тип помещения:

Большая переговорная комната

Заказчик:

УК ЭЛВО, г. Великие Луки

Задача:

Мобильный комплект оборудования для видеоконференцсвязи и мощная система озвучивания — обустраиваем переговорную в нестандартном помещении.

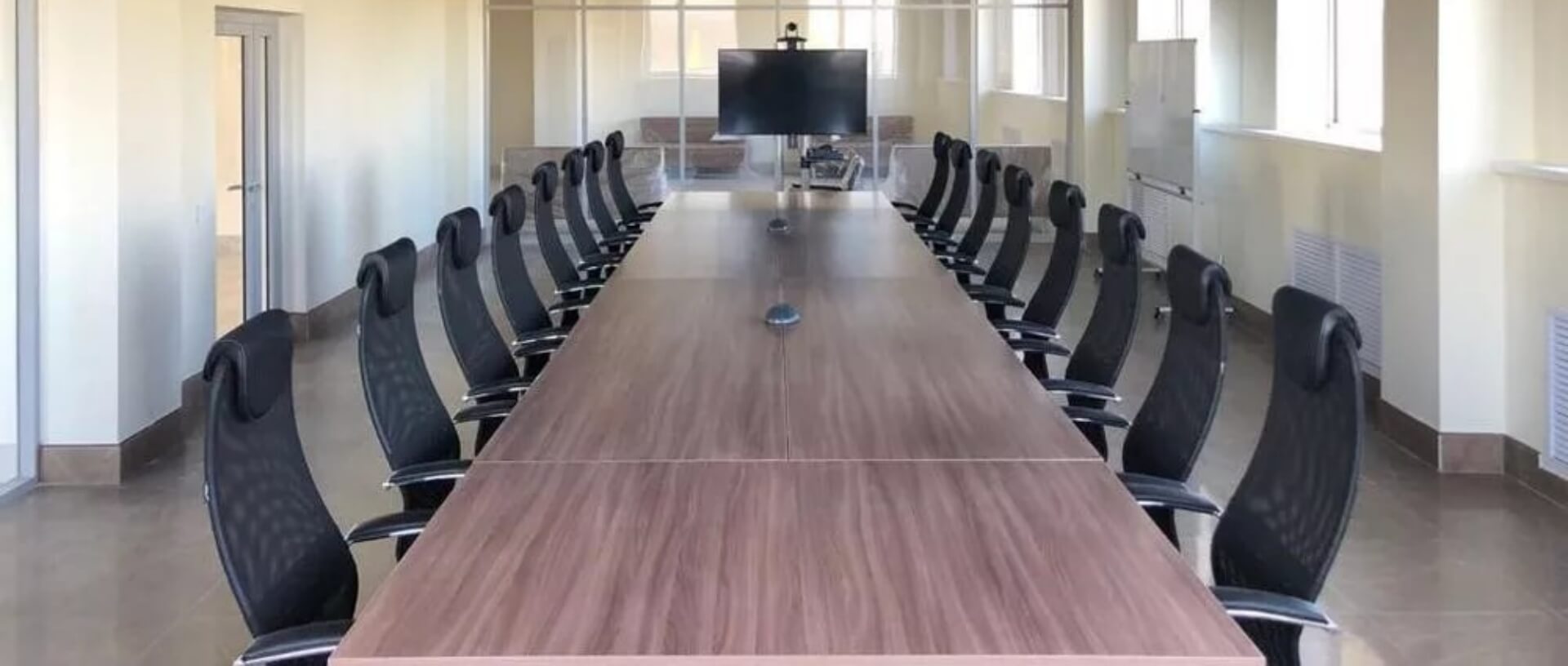

Переговорная в помещении со стеклянными перегородками и высоким потолком

Проект, который мы реализовали для управляющей компании ЭЛВО, интересен с точки зрения акустики. Заказчик выделил для переговорной просторное помещение площадью 50 м2 с шестью окнами, двумя стеклянными перегородками, потолком высотой 4 м и полом, покрытым керамогранитом. Практически все поверхности в помещении обладают мощным звукоотражающим эффектом. Поэтому главная сложность оказалась связана с тем, чтобы обеспечить чистый звук и чёткую передачу речи во время сеансов видеоконференцсвязи.

Фотографии проекта

Услуги в рамках
проекта

проектирование системы ВКС

подбор AV-оборудования

монтаж и пусконаладка

Задачи проекта

Оснастить переговорную мобильным комплектом оборудования для видеоконференцсвязи;

Компенсировать недостатки акустики помещения, предотвратить эффект эхо, реверберации и искажения звука за счёт оптимального размещения AV-оборудования;

Обеспечить совместимость оборудования с программными клиентами видеоконференцсвязи: Zoom, Skype, Skype4business и др.

Меньше проводов — больше универсальности

Заказчик сразу обозначил приоритеты — мобильность и универсальность оборудования для видеоконференцсвязи. Нашей задачей стала разработка решения, которое позволило бы использовать один и тот же комплект технического оснащения в нескольких переговорных. В эту концепцию не вписывались проводные конгресс-системы, которые обеспечивают качественный захват голоса, изоляцию от посторонних шумов и компенсируют проявления акустической обратной связи. Путь к чистому звуку оказался не таким прямолинейным.

Спецификация оборудования

Чтобы предложить адекватное решение в рамках бюджета, наши инженеры выехали на объект, провели акустические замеры и согласовали с заказчиком способы размещения оборудования. Спецификация, разработанная на основе акустического расчёта, обеспечила нужный результат: два настольных микрофонных массива Biamp Devio DTM-1 с центральным блоком управления и шесть динамиков RCF Monitor обеспечивают качественный захват голоса и озвучивание переговорной, не привлекая внимания.

Мобильный комплект: LED-дисплей + PTZ-камера

Мобильная стойка со встроенным в корпус кабель-каналом позволила разместить широкоформатный LED-дисплей на комфортной высоте и без лишних проводов на полу.

Над дисплеем установлена PTZ-камера SmartCam A12NS с 12x оптическим зумом, позволяющая настраивать и сохранять оптимальные положения в пространстве (пресеты) для разных сценариев использования (видеоконференцсвязь, презентация, совместная работа).

Детализация и портретная видеосъемка

Благодаря высокочувствительному CMOS сенсору с диагональю 1/2.8" SmartCam A12NS обеспечивает превосходное изображение в разрешении FullHD с частотой до 60 кадров в секунду. Поворотная камера с 12-кратным оптическим позволяет вести детализированную съёмку мелких объектов (например, графиков на флип-чарте), давать портретные планы участников совещания и переключаться на общий план переговорной.

Звуковое оборудование

Система озвучивания представлена шестью корпусными динамиками RCF Monitor 33 WT, которые размещены по периметру помещения и обеспечивают оптимальное распределение звукового давления. Для повышения качества аудиосигнала в проекте использован 120-ваттный трансляционный усилитель мощности RCF UP 1121.

Настольные микрофонные массивы

За качество звука во время сеанса видеоконференцсвязи отвечает проводная система Biamp Devio CR-1T c блоком управления и двумя настольными микрофонными массивами с зоной охвата 360° на 8 капсюлей каждый.

Система Devio способна отслеживать спикера и по специальному алгоритму объединять сигнал с нескольких капсюлей, обеспечивая оптимальный микс голосов участников. Оборудование совместимо с ОС Windows и Mac OS.

Результат проекта

Мобильная мультимедийная система для видеоконференцсвязи (комплект LED-дисплея и PTZ-камеры на мобильной стойке, управляющее и коммутационное оборудование в передвижном рэковом шкафу);

Универсальный комплект оборудования, совместимый с любыми программными клиентами ВКС;

Чистый звук без эффекта эхо, реверберации и искажения сигнала во время сеансов видеоконференцсвязи и трансляции мультимедийного контента.
