ВКС без эффекта эха для вице-президента «МТС Банка»

ВКС без эффекта эха для вице-президента «МТС Банка»
1752

Тип помещения:

кабинет вице-президента ПАО «МТС-Банк»

Заказчик:

ПАО «МТС-Банк», офис в Москве

Задача:

Решаем проблему реверберации в офисе с цельностеклянными перегородками с помощью акустических панелей Snowsound Mitesco Wall

Объект: кабинет с высокой реверберацией

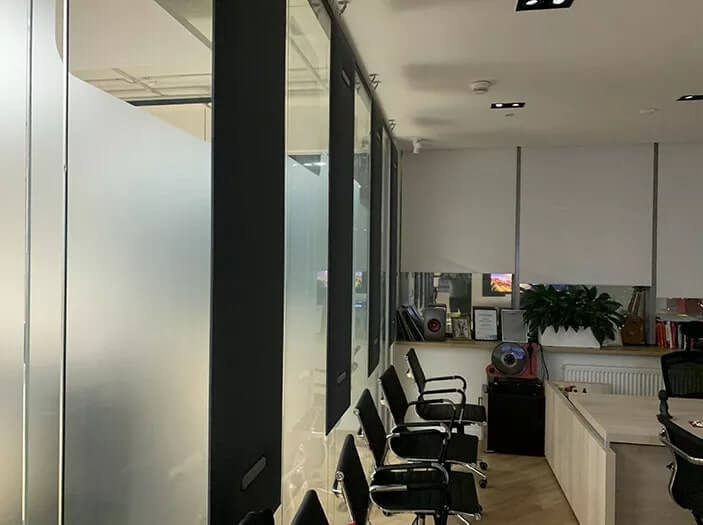

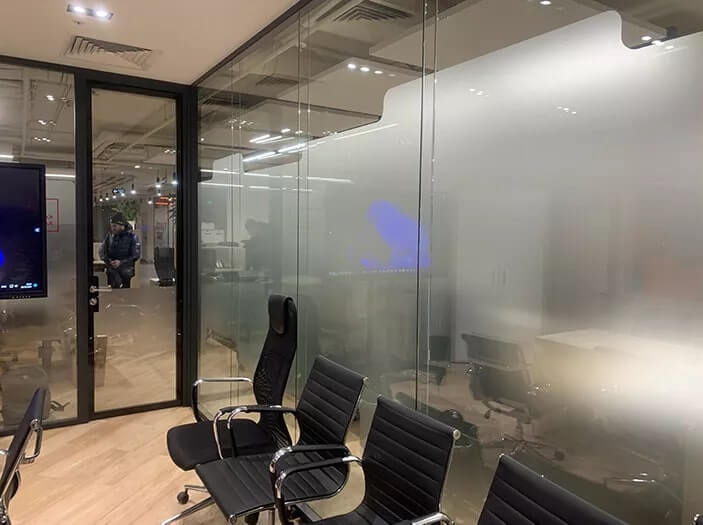

Кабинет вице-президента отделён от офиса прозрачными стеклянными перегородками. Обратной стороной дизайна стал ярко выраженный эффект реверберации — увеличенное время затухания звукового сигнала из-за высокой отражающей способности стекла. Если в кабинете множество затухающих отражений голоса ощущалось как небольшое эхо, то при общении по видеоконференцсвязи проблемы с качеством трансляции уже нельзя было игнорировать.

Фотографии проекта

Фото проекта
Фото проекта
Фото проекта
Фото проекта
Фото проекта
Фотографии проекта МТС Банк
Фотографии проекта МТС Банк
Фотографии проекта МТС Банк
Фотографии проекта МТС Банк
Фотографии проекта МТС Банк
Евгений Мищенко
Менеджер по работе
с клиентами
Задать вопрос
менеджеру
Услуги в рамках
проекта
  • Акустическое обследование;
  • Подбор звукопоглощающих материалов;
  • Монтаж акустических панелей.
  • Задача: сбалансировать дизайн и акустику

    Специалисты «Смарт-АВ» выполнили акустическое обследование и предложили одно изящное решение, которое позволит снизить время реверберации, сохранить эстетику кабинета и обеспечить акустический комфорт для всех участников видеоконференцсвязи. Ключом к проекту стали звукопоглощающие панели Snowsound Mitesco Wall.

    Принцип звукопоглощения материалов Snowsound прост и эффективен. Как свежевыпавший снег, полиэфирное волокно за счёт переменной плотности выборочно поглощает звук на разных частотах и снижает избыточную реверберацию. Стеновые панели Snowsound Mitesco не имеют несущего каркаса и абсорбируют звук всей поверхностью. Они тонкие, лёгкие, двусторонние, поэтому с Mitesco удобно работать в пространствах с готовым ремонтом. Всего семь панелей 159 х 44 см с креплением на тросах кардинально изменили акустическую обстановку в кабинете.

    Евгений Мищенко
    Менеджер по работе с клиентами
    Задать вопрос менеджеру

    Реализация проекта

    1

    Измерение времени реверберации показало, что целевое значение для комфортной работы по видеоконференцсвязи превышено почти в 2 раза. В среднем, время затухания эха в кабинете или переговорной должно стремиться к 0,4-0,5 секундам. Конкретный показатель зависит от типа ВКС и установленного оборудования. Как видно на графике, полученные значения далеки от целевого уровня во всём диапазоне частот.

    МТС банк

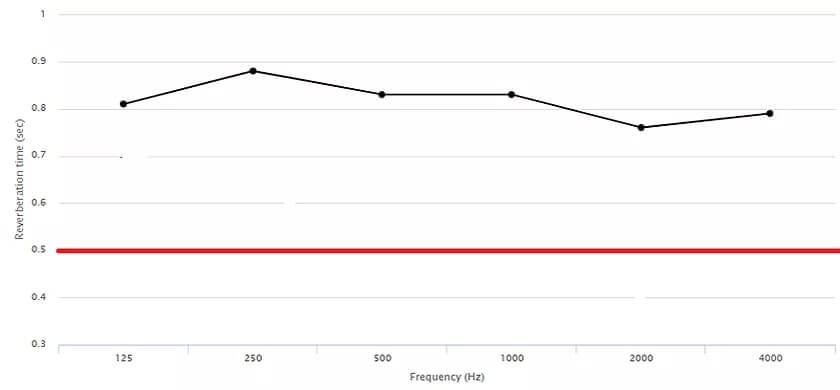

    График измерения естественной реверберации

    Y Значения, полученные при измерении уровня реверберации до установки акустических панелей

    X Целевое значение

    2

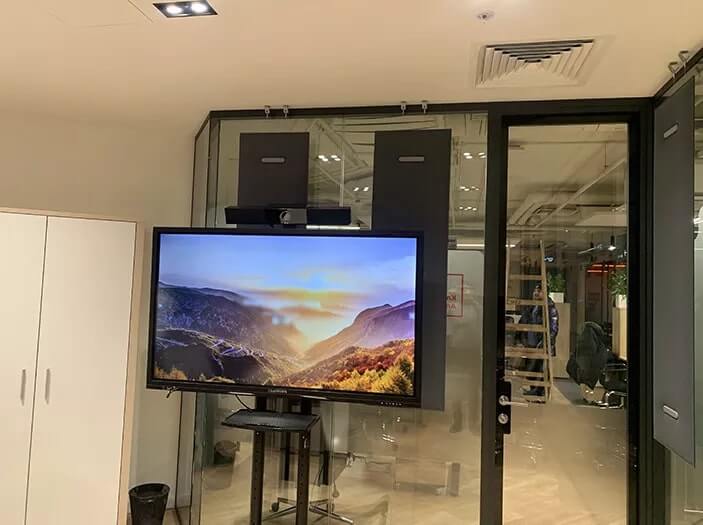

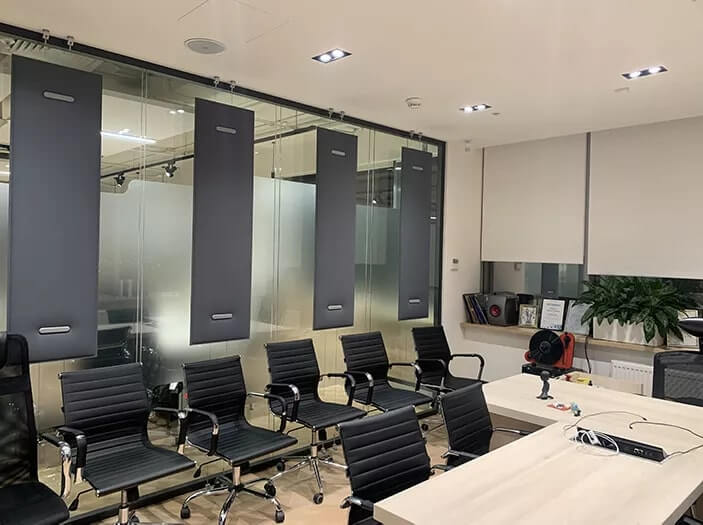

    Мы работали в кабинете с дизайнерским ремонтом, поэтому рассматривались только те технологии, которые решат проблему при сохранении существующей отделки и планировки. Оптимальным выбором стали акустические панели Snowsound Mitesco в контрастном чёрном цвете с фиксацией на тросах. Тросы протянуты от пола к потолку параллельно перегородкам. Снаружи стальные фиксаторы выглядят эстетично, а в кабинете места крепления закрыты декоративной заглушкой.

    3

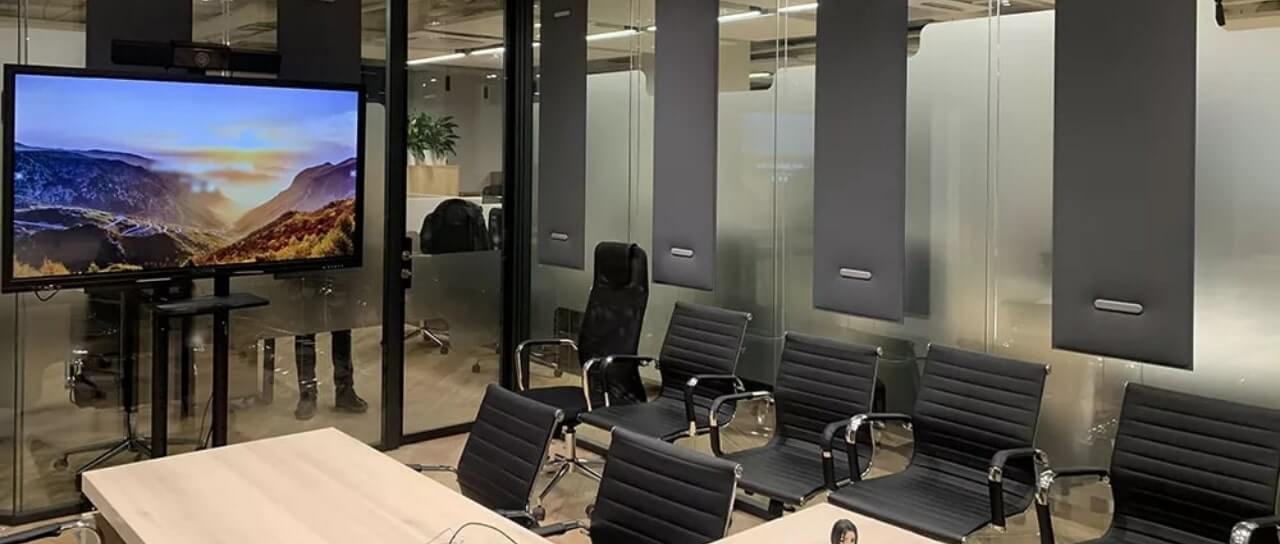

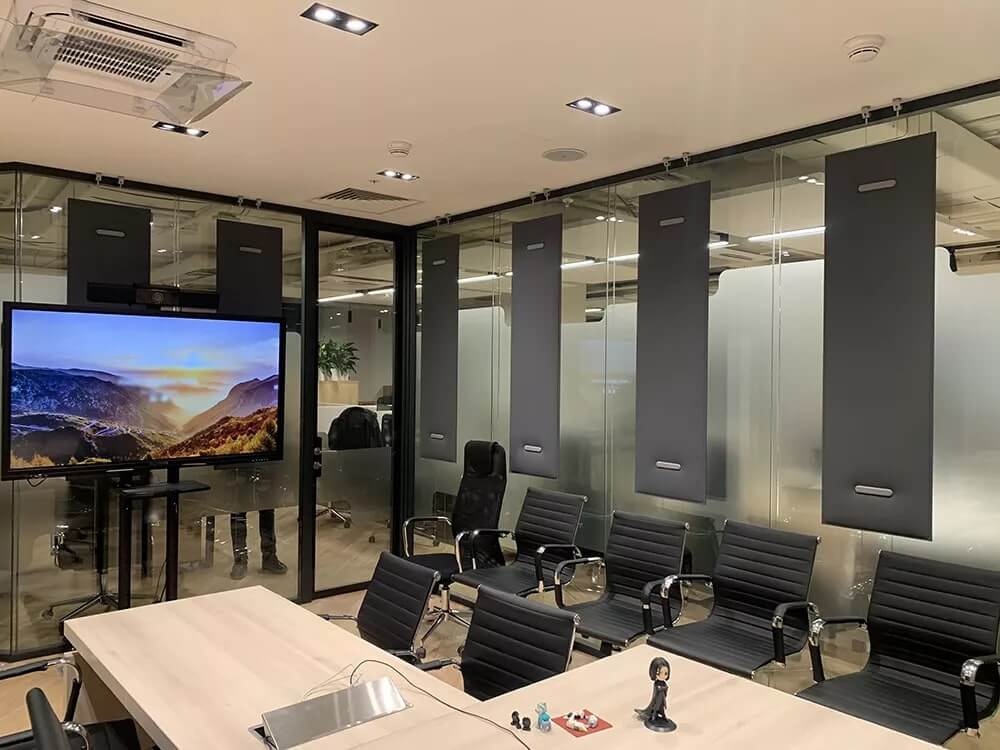

    Установив всего семь панелей, мы достигли отличных показателей по времени реверберации — менее 0,5 секунд в большинстве диапазонов частот.

    МТС банк

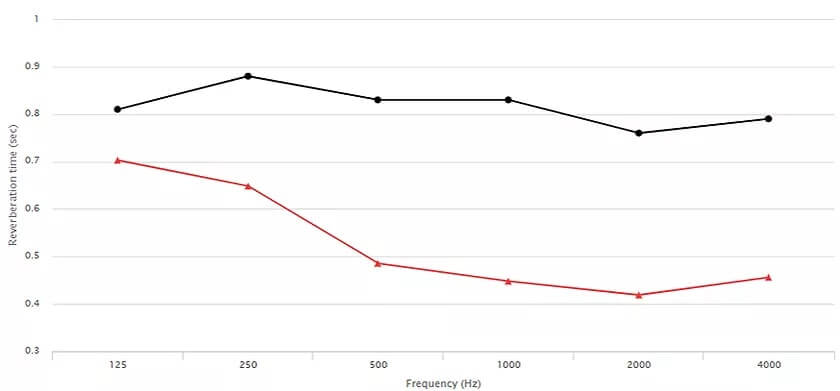

    График измерения реверберации в акустически подготовленном помещении

    Y Время реверберации до установки акустических панелей

    X Время реверберации после установки акустических панелей

    Установленное оборудование:

  • Snowsound Mitesco Wall, 154х44 см, 7 шт.
  • Комплекты креплений для установки на тросах 7M5170, 7M5159-GA, 7M5159-BO
  • Проблемы и решения

    Акустика и эстетика

    Прозрачные цельностеклянные перегородки не позволяют использовать для снижения реверберации широкие акустические панели или объёмные звукопоглощающие материалы с рельефной фактурой, а также серьёзно ограничивают возможности крепления.

    Решение

    Толщина Snowsound Mitesco Wall не превышает 36 мм, а отсутствие внешних рамок делает дизайн визуально более компактным. Характеристики полиэфирного материала-наполнителя позволили акустическим панелям пройти сертификацию по стандарту ISO 11654 на соответствие классу звукопоглощения A и подтвердить коэффициент шумоподавления NRC 1,0 по стандарту ISO 354, характерный для гораздо более объёмных и сложных в монтаже решений. В целом, акустические панели, смонтированные на тросах, выглядят не тяжелее жалюзи для защиты приватности.

    Безопасный монтаж

    В идеале, акустическая панель не должна контактировать с перегородкой и тем более оказываться в положении, когда может её повредить. В основном, эту проблему решает отдельная конструкция для фиксации панелей на тросах с креплением «пол-потолок», но инженерное решение самой панели тоже помогает защитить стекло.

    Решение

    Акустические панели Snowsound Mitesco Wall двусторонние, с одинаковыми характеристиками. Можно начинать монтаж с любой стороны — меньше вероятность ошибок. В плоскости панели есть готовые отверстия под фиксаторы для тросов — работать с инструментом вблизи стекла не придётся. Декоративная заглушка защёлкивается в один клик.

    Безопасный монтаж

    Акустические панели из полиэфирного волокна нуждаются в регулярном уходе. Если для чистки жалюзи достаточно вызвать службу клининга, кому поручить уход за более ответственной системой?

    Решение

    Снаружи панели покрыты полиэфирной тканью Trevira CS®, прочной и устойчивой к загрязнениям. Отсутствие свободного пространства между внешней тканью и звукопоглощающей сердцевиной предотвращает скопление пыли, поэтому частый клининг не понадобится. Загрязнения очищаются мягким моющим средством.
