Всероссийское казачье общество

Тип помещения:

зал-совещаний на 16 человек

Заказчик:

Всероссийское казачье общество, Москва

Задача:

Зал совещаний «под ключ» в историческом здании на Новой Басманной — проект, реализованный для Всероссийского казачьего общества.

5 дней от старта до реализации

Этот проект потребовал от нас предельной концентрации усилий и максимальной вовлечённости. Заказчик обратился с запросом на оснащение зала совещаний утром 19 декабря 2020 года, а уже 25 декабря в зале должно было пройти первое мероприятие по видеоконференцсвязи.

Предельно сжатые сроки определили подход к проекту — мы предложили решения, в которых уверены на сто процентов, и приступили к работе в тот же день. Первое совещание по видеоконференцсвязи состоялось 25 декабря, как и планировалось.

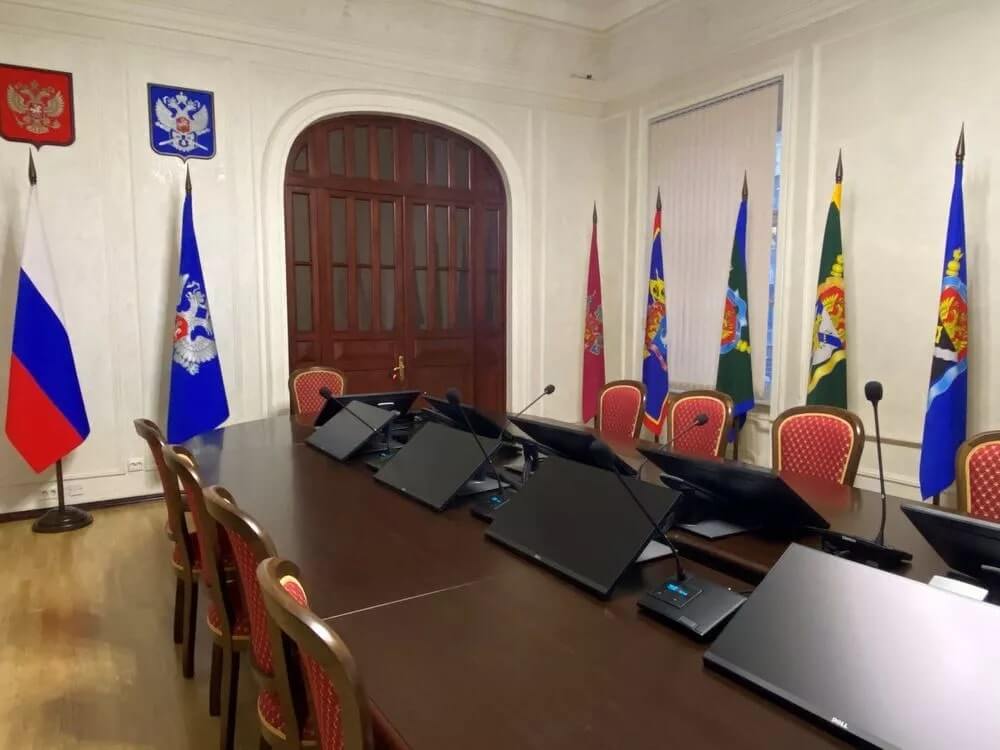

Фотографии проекта

Услуги в рамках
проекта

проектирование системы ВКС

подбор AV-оборудования

монтаж и пусконаладка

Заказчик — Всероссийское казачье общество

Всероссийское казачье общество объединяет 11 войсковых казачьих обществ, включённых в государственный реестр Российской Федерации. Организация представляет интересы 1,5 млн человек — такова примерная оценка численности современного казачества.

Ключевые задачи общества: сохранение самобытной казачьей культуры, повышение роли казачества на муниципальном и государственном уровне, взаимодействие с государственными органами, органами местного самоуправления и организациями.

Задачи проекта

Выполнить мультимедийное оснащение зала совещаний на 16 рабочих мест, каждое с микрофонным пультом и монитором.

Обеспечить централизованное управление всем комплексом подключённого AV-оборудования.

Скрыть кабели, идущие к AV-оборудованию — никаких проводов на полу или на рабочих местах участников совещания.

Организовать рабочее место оператора с быстрым доступом к управляющему оборудованию в рэковом шкафу.

Работа в историческом здании

Штаб-квартира Всероссийского казачьего общества находится в историческом здании в центре Москвы, поэтому весь комплекс оборудования необходимо было установить без повреждения стен и внутренней отделки. Проще говоря: никаких отверстий в стенах, даже для крепления центрального LED дисплея.

Выйти из положения помогла мобильная стойка со встроенным кабель-каналом. Над дисплеем установили PTZ-видеокамеру Prestel HD-PTZ412IP с 12x зумом и акустику APART SDQ5P-BL (активный и пассивный громкоговорители). Мобильный комплекс AV-оборудования оказался удобным решением для сложного пространства.

Видеоконференцсвязь для зала совещаний

Масштаб деятельности заказчика предполагает не только локальные и удалённые совещания, но и организацию онлайн-мероприятий с большим количеством участников. Поэтому для видеоконференцсвязи мы предложили платформу Mind Server, установленную на аппаратный сервер ВКС.

Mind Server позволяет проводить конференции с участием 200 докладчиков и ещё 1000 участников с включённым микрофоном. Это полностью российское ПО, внесённое в Единый реестр российских программ Минкомсвязи.

Альтернатива для локальных переговоров и совещаний — видеоконференцсвязь по Zoom.

Конференц-система Gestton

На рабочих местах в зале совещаний установлена цифровая конференц-система Gestton серии 6620 — комплекс микрофонных пультов делегатов, микрофонный пульт председателя и центральный блок управления Gestton EG-6620M.

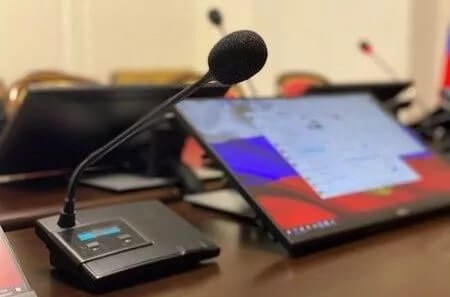

Пульт делегата Gestton EG-6620D оснащён микрофоном типа «гусиная шея», OLED экраном и кнопками регулирования громкости.

Пульт председателя Gestton EG-6620C управляет пультами делегатов (вкл/выкл) и позволяет устанавливать приоритетное выступление.

Gestton EG-6620M обеспечивает питание конференц-системы, управление настройками пультов и автоматическим наведением камеры на спикера.

Система видеотображения

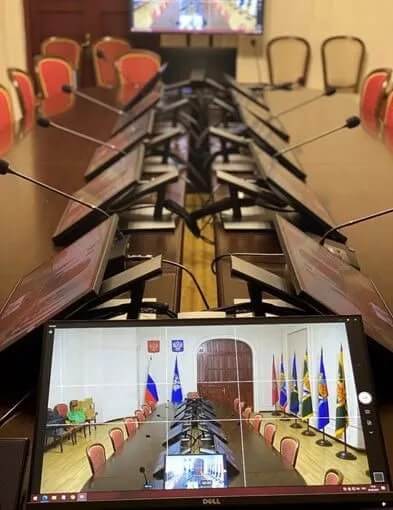

Центральное звено системы — LED дисплей LG с качеством изображения Full HD и повышенной детализацией изображения. Информация на дисплее дублируется на персональные мониторы Dell 23,8" P2418HT.

Дублирующие сенсорные дисплеи Dell 23,8" P2418HT

Сенсорный дисплей со сверхтонкой фронтальной панелью транслирует контент с разрешением Full HD, имеет угол обзора 178ᵒ, на корпусе предусмотрены порты для подключения персональных устройств.

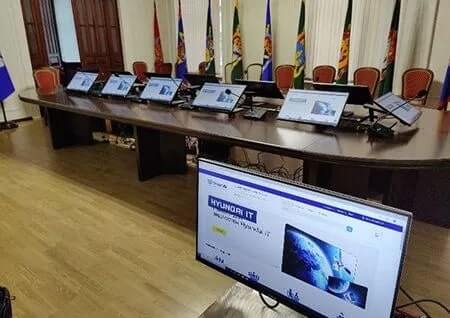

Монитор оператора Dell S2421HS

Обеспечивает превосходную чёткость изображения и визуальные эффекты без разрывов, имеет встроенные порты для постоянного подключения устройств.

+ ПК Dell Optiplex

Универсальный компьютер в форм-факторе Micro с надёжной защитой и высокой производительностью выполняет функции кодека ВКС и используется для установки корпоративных приложений.

Управление и коммутация

Для управления мультимедийным комплексом зала совещаний мы организовали обособленное рабочее место оператора. Управляющее и коммутационное оборудование находится в рэковом шкафу, который совмещён с рабочим столом.

На направляющих компактно установлены:

ПК Dell Optiplex;

Цифровой микшер SOUNDCRAFT Ui-16;

Процессор подавления обратной акустической связи Gestton FK-8210;

Центральный блок конференц-системы Gestton EG-6620M;

Усилители-распределители сигналов.

Настройки оборудования выводятся на монитор Dell S2421HS.

Главное — результат

Срочный проект реализован вовремя;

Комплекс мультимедийного оборудования аккуратно установлен в историческом здании: кабельные линии и удлинители интерфейсов проложены в кабель-каналах под плинтусом и напольным покрытием, провода скрыты под столешницей рабочего стола;

Звуковое оборудование и система подавления акустической обратной связи обеспечивают качественную передачу голоса даже на значительном удалении от микрофона;

Каждый участник совещания работает с персональным микрофонным пультом и сенсорным дисплеем с гибкими регулировками.
