Медиарум в офисе «МТС Банка»

Тип помещения:

Многофункциональное пространство для онлайн-трансляций, конференций, вебинаров

Заказчик:

ПАО «МТС-Банк», г. Москва

Задача:

Устанавливаем мощную систему захвата звука и звукоусиления Sennheiser для мероприятий с участием до 90 человек.

Работаем в цифровом пространстве

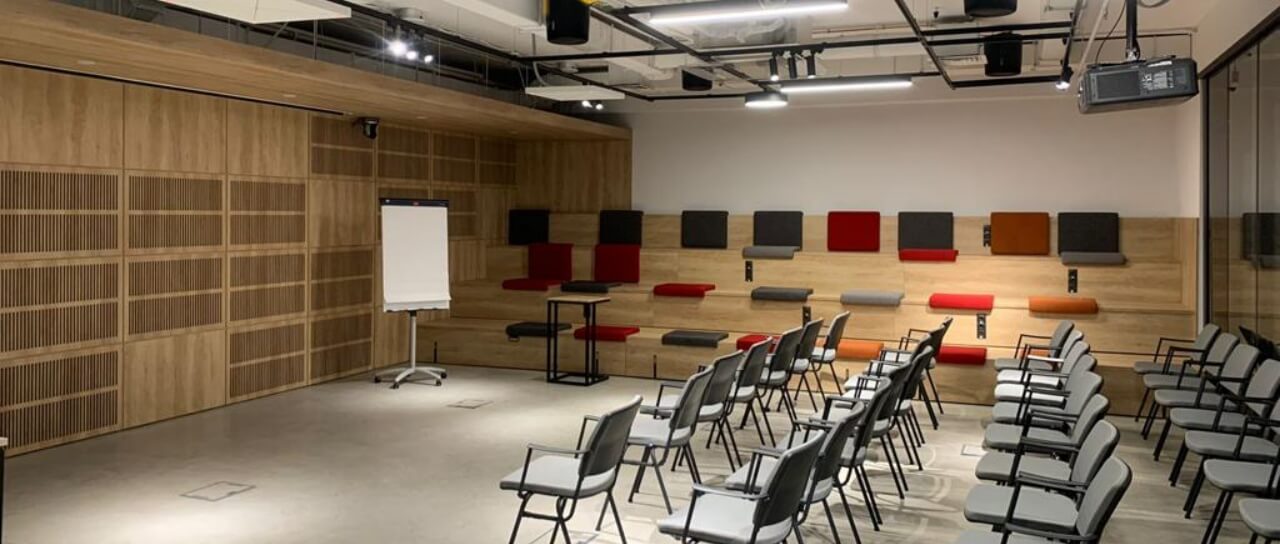

«Медиарум» — часть масштабного обновления офиса ПАО «МТСБанк». Сотрудники Банка получили универсальное пространство для презентаций, видеоконференций, бизнес-мероприятий и образовательных проектов. Мобильность внутренней планировки позволила наращивать вместимость помещения до 90 человек, а комплекс AV-оборудования под управлением аудиоматрицы Tesira и системы автоматизации Crestron обеспечил мгновенную адаптацию настроек к любому формату мероприятия.

Нашей задачей стала доработка системы захвата звука и звукоусиления, чтобы сделать её такой же адаптивной, как архитектурное решение зоны «Медиарум».

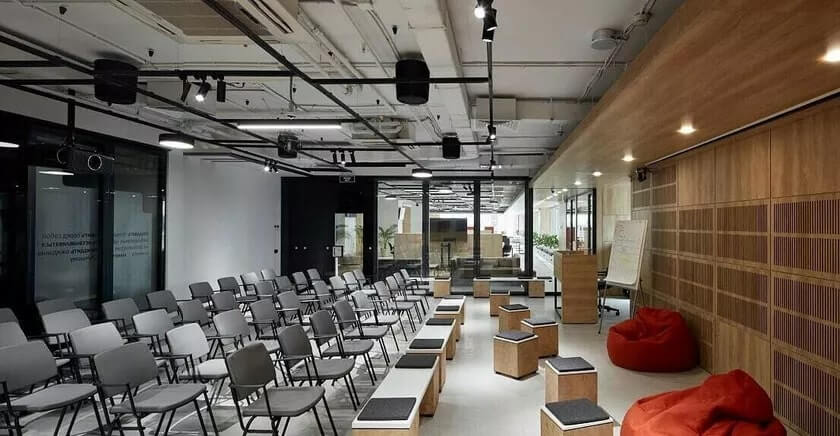

Фотографии проекта

Евгений Мищенко

Менеджер по работе
с клиентами

Услуги в рамках
проекта

Акустическое проектирование
Подбор оборудования
Предварительное тестирование
Программирование интерфейсов

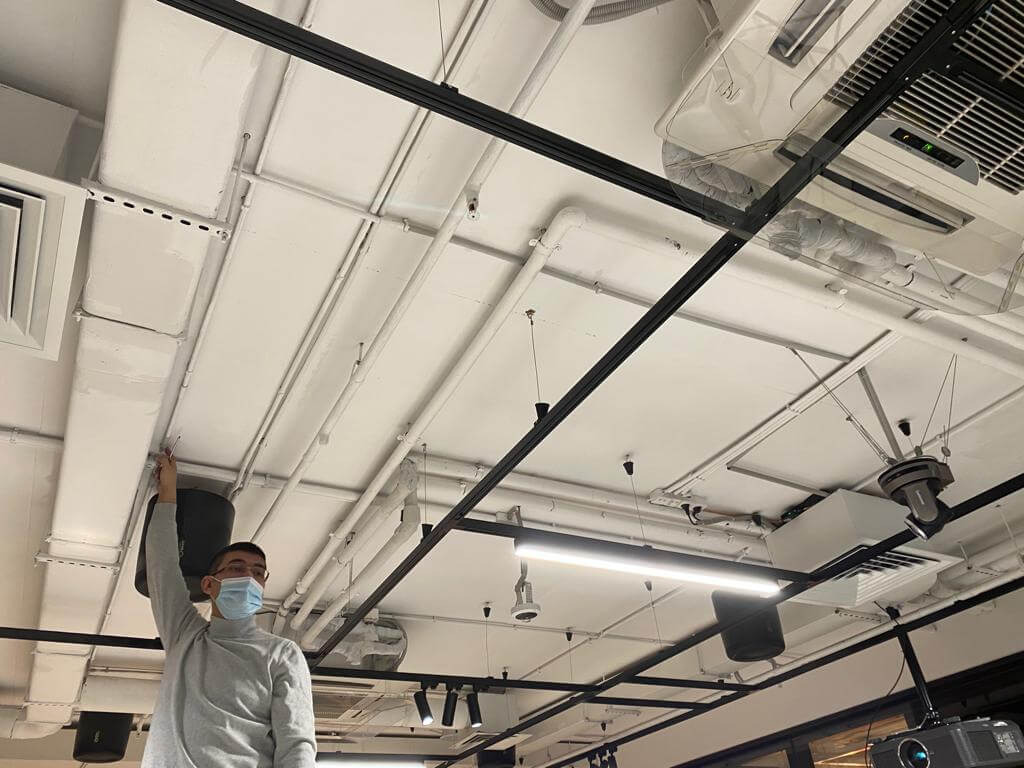

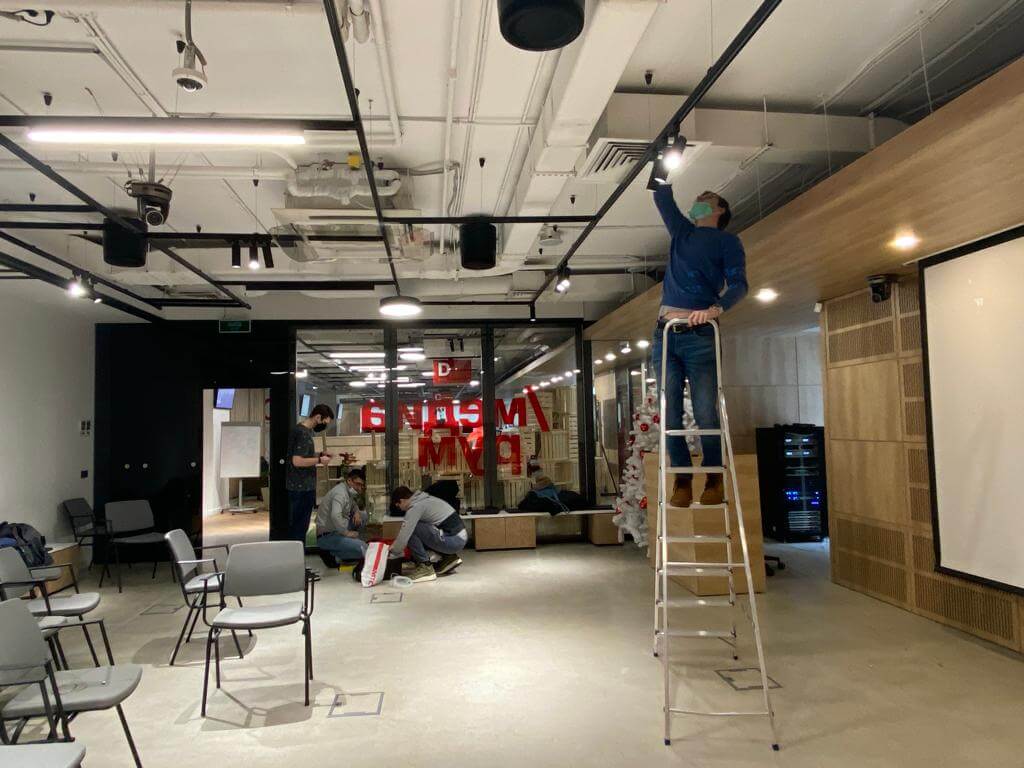

Монтаж и пусконаладка

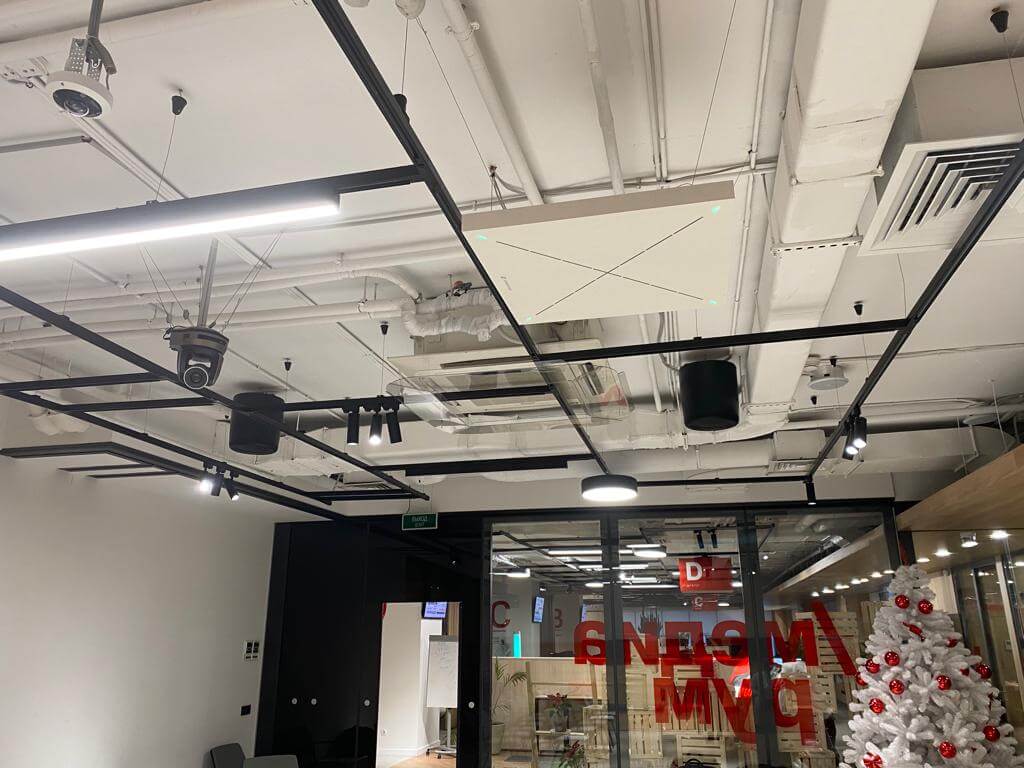

Особенности в помещении с высоким потолком и их влияние на звук

В переговорной высокие потолки (5 м), что плохо сказывается на акустических свойствах помещения. Однако отделка потолка выполнена в виде объемной решетки - панели Грильято.

Звук проходит через ячеистую структуру потолка и рассеивается в запотолочном пространстве, лишь частично отражаясь обратно. Таким образом, потолок Грильято уменьшает эффект эхо, увеличивает разборчивость речи и улучшает акустику помещения в целом. А также является стильным элементом дизайна - в переговорной недавно был завершен ремонт, и нам необходимо было провести скрытую проводку, ничего не повредив.

Исследуем помещение и звук

Хорошая акустика изначально заложена в проект помещения, но комбинация стекла и бетона в сочетании с особенностями планировки, которые обеспечивают сотрудникам максимальную мобильность, внесла определённый дисбаланс в распределение звука. В результате, сотрудники в разных точках зала оказались в неравных условиях — кто-то слышал докладчика, а кто-то шум офиса за стеклянной перегородкой.

Наши специалисты выполнили акустический расчёт и рекомендовали решение на основе двух микрофонных массивов Sennheiser TeamConnect Ceiling 2.

Почему мы использовали самые мощные направленные микрофонные массивы Sennheiser, чтобы сбалансировать звук?

Стена, у которой расположены трибуна спикера и экран проектора, облицована звукопоглощающими акустическими панелями. Дерево, безусловно, улучшает акустику помещения, но противоположная стена не имеет звукопоглощающего покрытия — это цельностеклянная перегородка, которая отделяет «Медиарум» от оживлённого офиса и отлично отражает любые звуковые волны, включая фоновый шум

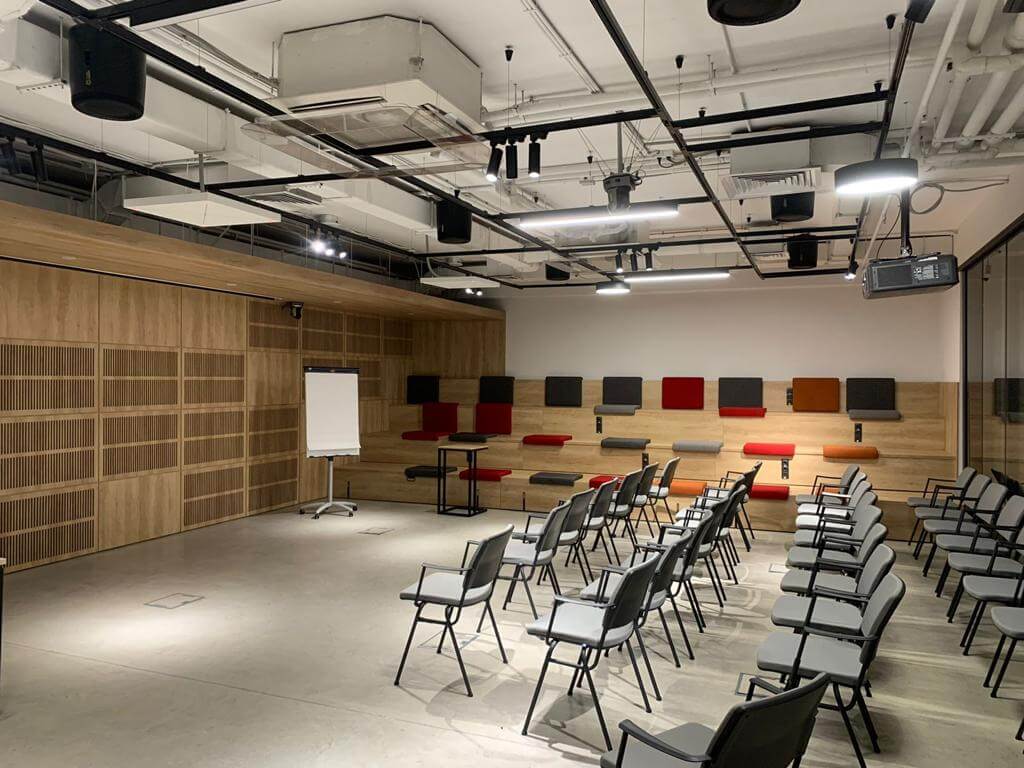

Дополнительные места для участников мероприятий в «Медиаруме» вынесены на деревянные ступени с подушками. Ступенчатая структура хорошо рассеивает звуковые волны, но эффект отчасти нивелируется близостью стеклянной перегородки
Пол в помещении выполнен из полированного бетона и обладает достаточно высокой звукоотражающей способностью. Само по себе это не критично, но, как мы помним, две из четырёх стен в помещении стеклянные — часть многократно отражённых звуковых волн возвращалась обратно в динамики

Все перечисленные особенности акустики в помещении удалось компенсировать благодаря технологии повышения качества передачи речи TruVoicelift и тонкой настройке аудиоматрицы Tesira.

Используем зональный принцип звукоусиления

В основе технологии TrueVoicelift настраиваемый алгоритм, который позволяет более гибко формировать настраиваемые лучи микрофонов и обеспечивает улучшенное управления зонами покрытия.

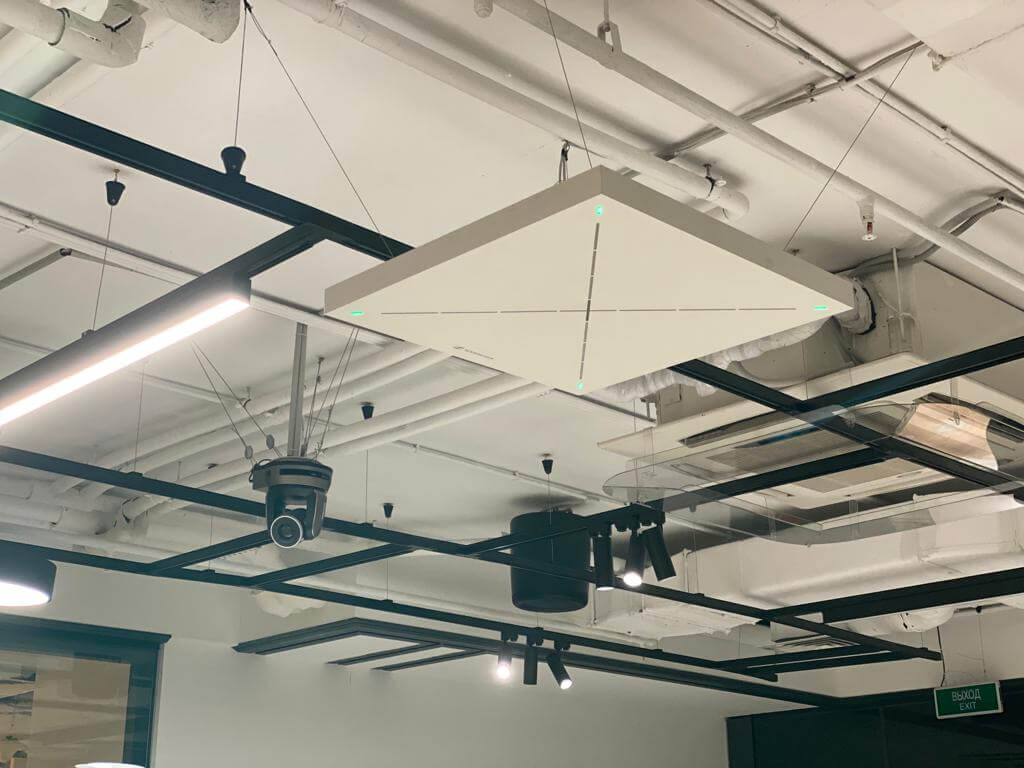

Каждый микрофонный массив Sennheiser TeamConnect Ceiling 2 несёт «на борту» 28 конденсаторных микрофонных капсюлей Sennheiser KE10. Мы задействовали два микрофонных массива (и 56 микрофонных капсюлей), чтобы охватить всё помещение. Технология повышения качества речи TrueVoicelift позволила компенсировать недостатки акустики и связанную с ними неразборчивость речи. Усиление звука производится не во всём зале, а в отдельных зонах — там, где участники должны услышать коллегу или лектора без дополнительных усилий.

Тестируем гипотезу и оборудование

Перед реализацией проекта мы на практике проверили эффективность решения с двумя микрофонными массивами Sennheiser TeamConnect Ceiling 2.

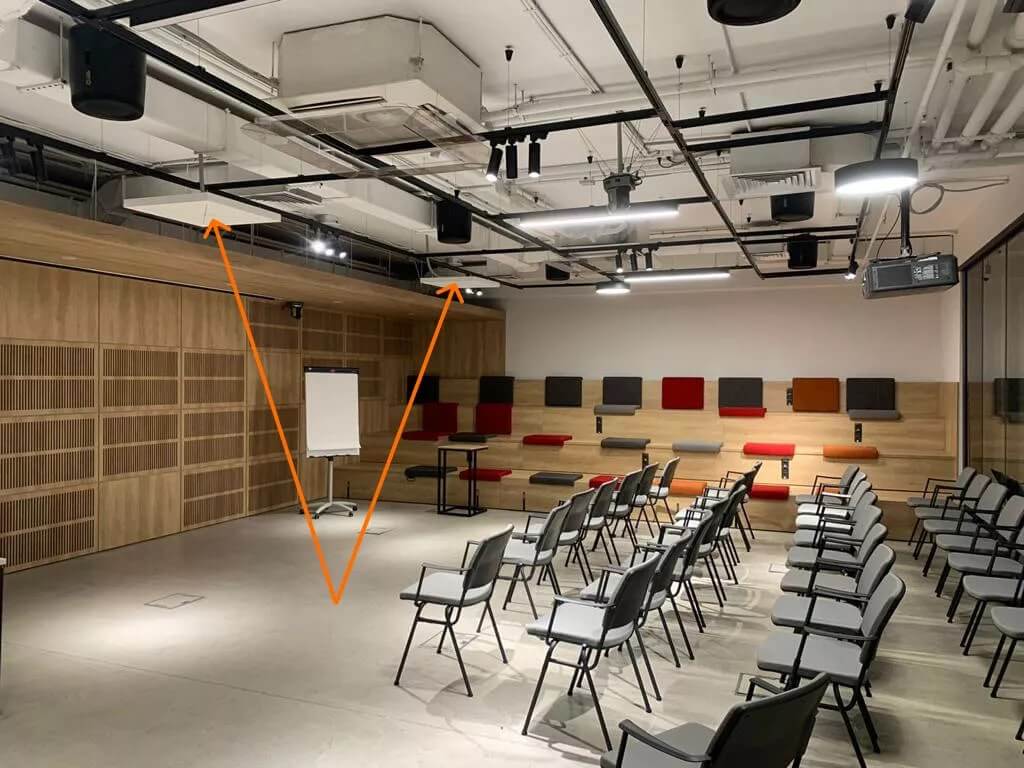

Мы установили оборудование, как планировалось, по обе стороны от экрана проектора и провели тестовые испытания системы звукоусиления. В процессе были скорректированы и доработаны настройки для подавления акустической обратной связи. Два микрофонных массива обеспечили высокую чёткость и разборчивость голоса в каждой точке помещения.

Оптимизируем звучание голоса

Технология TrueVoicelift позволяет не только компенсировать потерю громкости звука на расстоянии между говорящим и слушателем, но и оптимизировать звучание голоса за счёт дополнительных функций.

Установка зоны, в которой спикер получает приоритет в системе звукоусиления над всеми остальными участниками мероприятия в зале
Установка пяти запретных зон, позволяющих отсечь источники шума по вертикали и горизонтали
Алгоритм подавления акустической обратной связи методом частотного сдвига (Frequency Shifter)
Функция предотвращения эффекта акустической обратной связи Feedback Prevent Mute
Функция подавления фонового шума Noise Gate

Добавляем оборудование в систему управления Crestron и аудиоматрицу Tesira

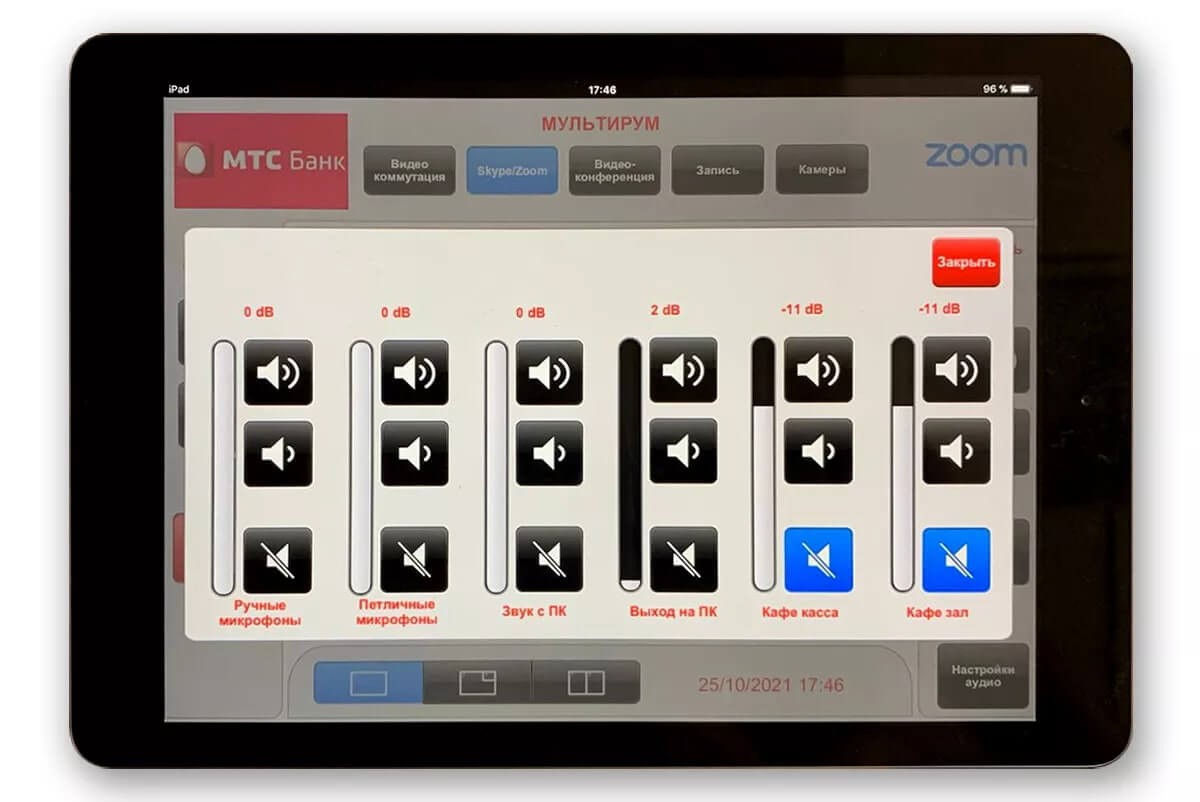

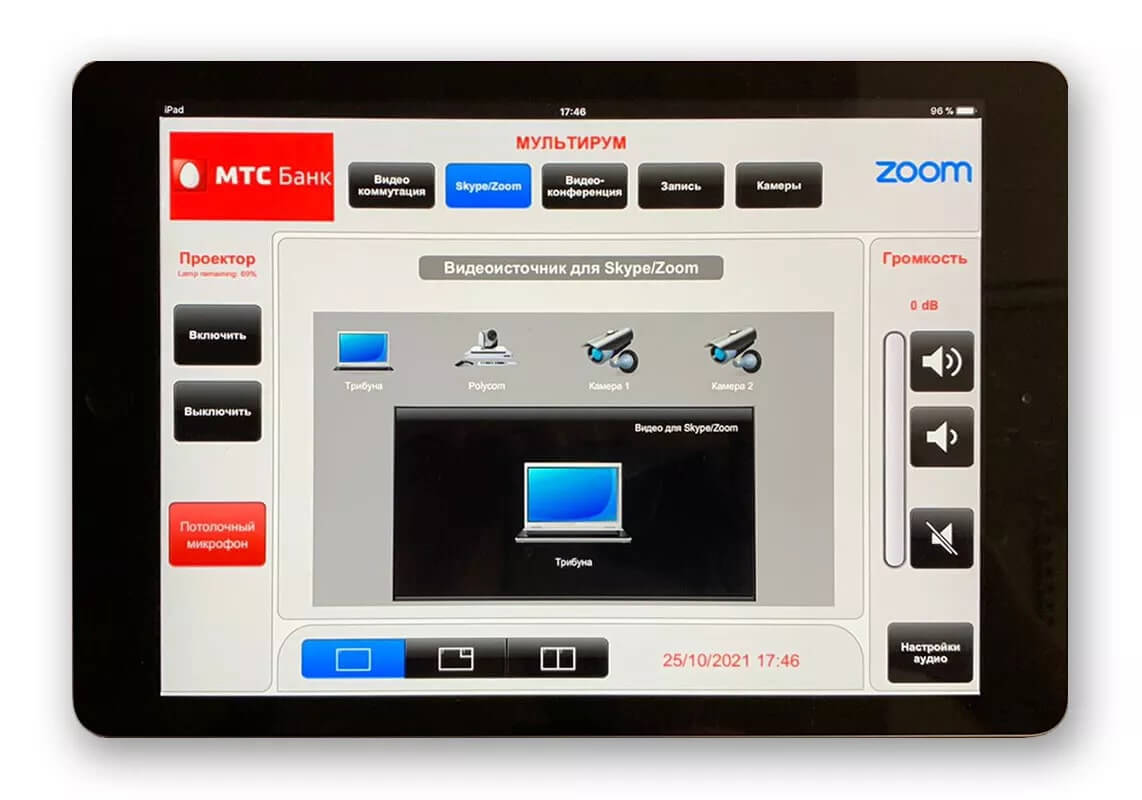

Финальным этапом нашего проекта стала интеграция кнопок управления микрофонными массивами в интерфейс управления Crestron и настройка аудиоматрицы Tesira с учётом новых функций. Показываем, как реализован функционал включения и выключения потолочных микрофонов.

Результат работы

«Медиарум» для бизнес- и онлайн-мероприятий оснащен мощной системой звукоусиления на базе двух микрофонных массивов Sennheiser TeamConnect Ceiling 2
Установленное оборудование совместимо с действующей системой видеоконференцсвязи
Интерфейсы системы управления Crestron и аудиоматрицы Tesira доработаны для добавления нового функционала
Заказчик доволен работой Smart-AV, это второй проект, который мы реализуем для «МТС Банка»

Использованное оборудование

Проводной подвесной потолочный микрофонный массив Sennheiser TeamConnect Ceiling 2 (2 шт)
Комплект для подвеса Sennheiser TC Ceiling Mic 2 SL CM SK к потолку (2 шт)
Золотые руки специалистов Smart-AV : )
