Актовые залы – Реализованные проекты

Тип помещения:

Актовый зал

Площадь:

164,5 м²

Количество участников:

От 100 до 200 человек

О задаче

У внимательного читателя могут возникнуть вопросы по заголовку. Что значит “многофункциональное пространство”? Актовый зал — всегда актовый зал. Трибуна, микрофоны, акустика, экран, места для зрителей и докладчика. Разве нет? Вопрос возник верный, а с выводами рекомендуем не спешить. Предлагаем их сделать вместе после прочтения текста до конца.

Многофункциональное пространство означает, что в актовом зале будут проводиться различные мероприятия:

• Лекции и презентации
• Собрания
• ВКС
• Корпоративные мероприятия: дискотеки и концерты

Вот такая задача стояла перед нами. Разработать решение, которое учтет все эти сценарии и позволит проводить различные мероприятия в одном актовом зале.

Фотографии проекта

Результат работы

Все оборудование установлено и настроено. Для начала лекции или презентации достаточно просто подключить ноутбук, и … волшебство начинается.

• На экран выводится сочное, цветное, яркое изображение. Его создает ультракороткофокусный проектор Appotronics. Контрастность изображения 3000000:1, что превосходит стандарты кинематографа. Срок службы проектора — 20 000 часов. Хватит на годы работы
• Комплект беспроводных микрофонов Mipro позволяет лектору свободно перемещаться по залу, а зрителям задавать вопросы, не вставая с места. Достаточно просто взять микрофон и задать вопрос

• Современные PTZ-камеры SmartCam A20L позволяют проводить ВКС, вести трансляции и делать записи мероприятий, проходящих в зале. Они создают видео высокой четкости в формате 1080р Full HD.

  Эту модель камеры отличает интеллектуальный алгоритм отслеживания. Она буквально ведет лектора. Он может свободно перемещаться по залу, взаимодействовать с аудиторией — камера всегда будет направлена на него. Данную модель можно настроить так, чтобы она отслеживала нескольких выступающих и переключалась между ними.
• Видеомикшер RGBLink Mini-Pro третьего поколения позволяет сводить несколько изображений и выводить их на экран. Сейчас он используется для того, чтобы одновременно выводить презентацию и лектора.

  В ближайшее время комплект оборудования будет расширен — будут установлены дополнительные две PTZ-камеры SmartCam. Это выведет трансляции на новый уровень. Можно будет микшировать сигнал со всех трех камер, выводить на экран нескольких выступающих, чередовать с изображением участников, транслировать презентацию и т.д.

В таком стильном зале корпоративные мероприятия приобретают особенную привлекательность. На новый эмоциональный уровень их выводит мощный звук.

Его создают:

• Двухполосная акустическая система, состоящая из современного усилителя мощности и 6 громкоговорителей RCF. Эти компактные модели создают Hi-Fi звук. Наши специалисты разместили их на трех стенах, и зал буквально заиграл. Продукция итальянского бренда RCF отличается оптимальным сочетанием цены и качества, поэтому мы использовали ее в данном проекте
• Аудиопроцессор Lucky Tone со своим DSP-процессором. Он позволяет тонко настроить звук в зале, оснащен функцией шумоподавления, нивелирует реверберацию и эхо с помощью современных технологий и пресетов.
• В ближайшее время комплект оборудования будет расширен. Будут установлены сабвуферы, акустика, дублирующие панели. Все это позволит проводить в зале концерты и выступления на высочайшем уровне

Тип помещения:

Учебная аудитория 70 м²

Заказчик:

Федеральное государственное бюджетное научное учреждение «Федеральный научный центр – Всероссийский научно-исследовательский институт экспериментальной ветеринарии имени К.И. Скрябина и Я.Р. Коваленко Российской академии наук» - ФГБНУ ФНЦ ВИЭВ РАН

Услуги в рамках проекта:

Подбор, закупка, доставка, монтаж и пусконаладка оборудования

О задаче

Конференц-зал на 100 слушателей, в котором должны проводиться различные мероприятия, от презентаций и собраний, лекций и курсов повышения квалификации специалистов в сфере ветеринарии, заседаний ученого совета и защиты научных работ, до осуществления ВКС с участием ученых из разных стран мира, представителей научных центров и вышестоящих инстанций. Проведение этих мероприятий должно фиксироваться – записываться с помощью видеокамер. Требовалось выполнить модернизацию имеющегося у заказчика оборудования, обеспечить новый качественный уровень зала.

Фотографии проекта

• Подбор и закупка оборудования
• Оснащение конференц-зала "под ключ"

Какие трудности ожидали нас в этом проекте?

Бюджет проекта накладывал определенные ограничения. Представители заказчика мудро подошли к постановке задачи. Они понимали, что среди имеющегося оборудования есть современные модели, которые можно использовать в дальнейшем. Поэтому требовалось разработать такое решение, в котором подходящее оборудование будет дополнено нашими техническими средствами. В результате должна получиться современная мультимедийная система.

Мы были привлечены к работе на этапе ремонта. Дизайн-проект был уже утвержден, поэтому все оборудование мы вписывали в заданные рамки.

Приятно работать с представителями заказчика, которые относятся к подрядчикам так же, как и мы относимся к нашим клиентам – с уважением и вниманием! Дизайн-проект был разработан профессиональным дизайнером Яной Морсаковой, работы по отделке зала выполнял индивидуальный предприниматель Александр Родин. Наши специалисты буквально с первого слова нашли общий язык с коллегами. Яна и Александр подробно объясняли замысел проекта, требования заказчика к особенностям зала и его оснащению.

Мы учли все ее пожелания. Подобрали оборудование, идеально вписывающееся в дизайн-проект по всем характеристикам: цвету, габаритам и даже форме. Например, установили лючки фирмы Wize в трибуны президиума – они отлично сочетаются с трибуной. Подобрали камеры серого цвета, чтобы они оптимально вписались в дизайн.

Представители заказчика очень ответственно подошли к задаче. Они предоставили детальное ТЗ, в котором было учтено все до мелочей. Более того, скрупулезно оценивали все наши предложения. Согласовывали каждую линию коммуникации, каждую единицу оборудования. Задавали меткие вопросы и ждали обоснований, почему выбрана та или иная модель.

Вот такие три уровня сложности прошли мы в рамках этого проекта. А как же работа наших специалистов? Без ложной скромности заметим – как всегда, на высоте. Вписались в бюджет. Подобрали подходящее оборудование. Выполнили все работы. Круглосуточно были на связи. Что привело к закономерным результатам. Проект принят, и по итогам работы мы получили заказ на оснащение второго помещения.

Что получилось в итоге

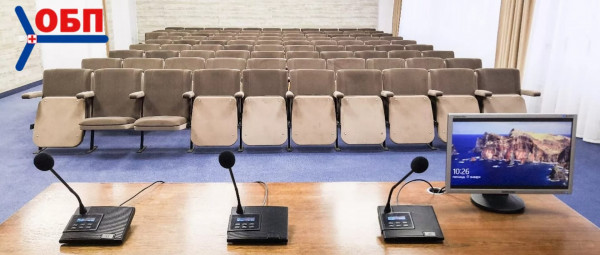

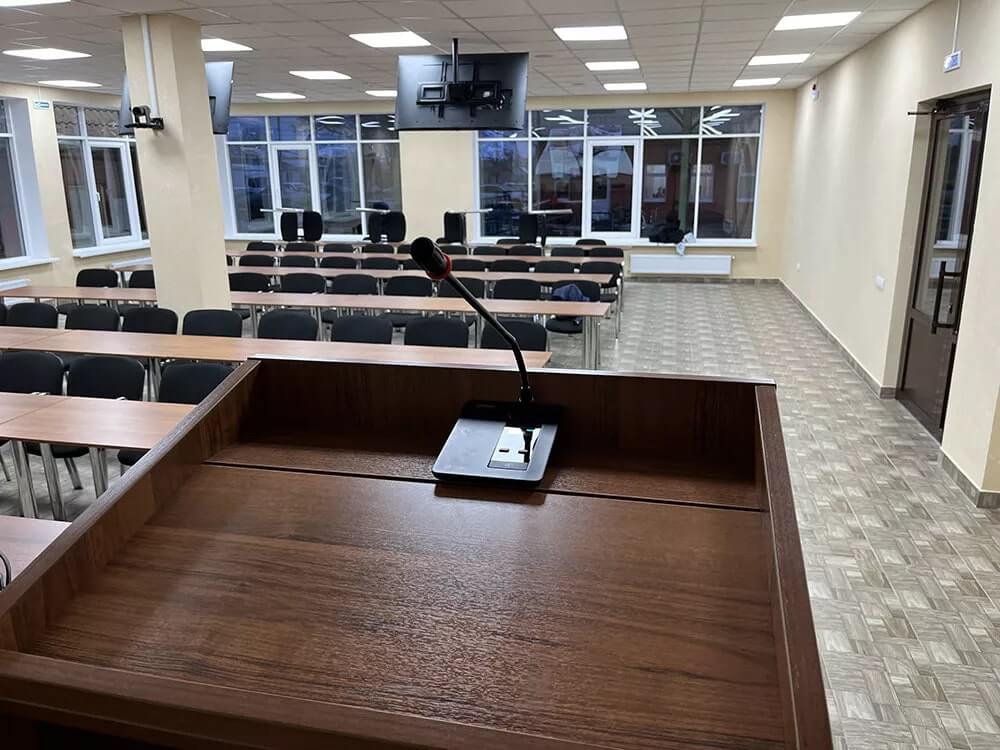

• Конгресс-система Gestton EG-3500, состоящая из 8 микрофонов. Семь для делегатов. Один установлен на кафедре для председателя. Он «врезан» в трибуну и оптимально в нее вписывается. Такое решение позволило сэкономить место на притрибунной плоскости, туда докладчик может поставить ноутбук от 15” до 21”.
• Аудиоматрица S-Track Tiger связывает звуковые потоки с конгресс-системы для передачи в ВКС. Она защищает от появления эха, помех и обратной акустической связи. В зале уже были установлены усилитель и трансляционная акустика. Мы их использовали в проекте – подключили к аудиоматрице S-Track.
• Выполнили подзвучку, чтобы все участники мероприятия отчетливо слышали выступающего на сцене и коллег в зале.

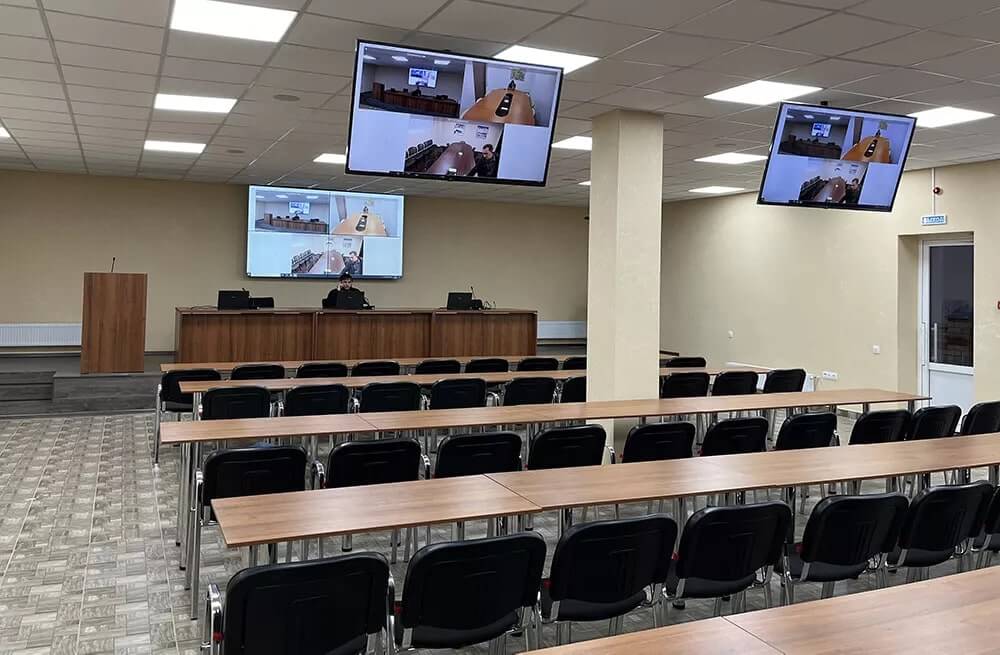

• Три камеры охватывают сцену и президиум. Две находятся на ручном управлении оператором, а третья автоматически наводится на активный микрофон.

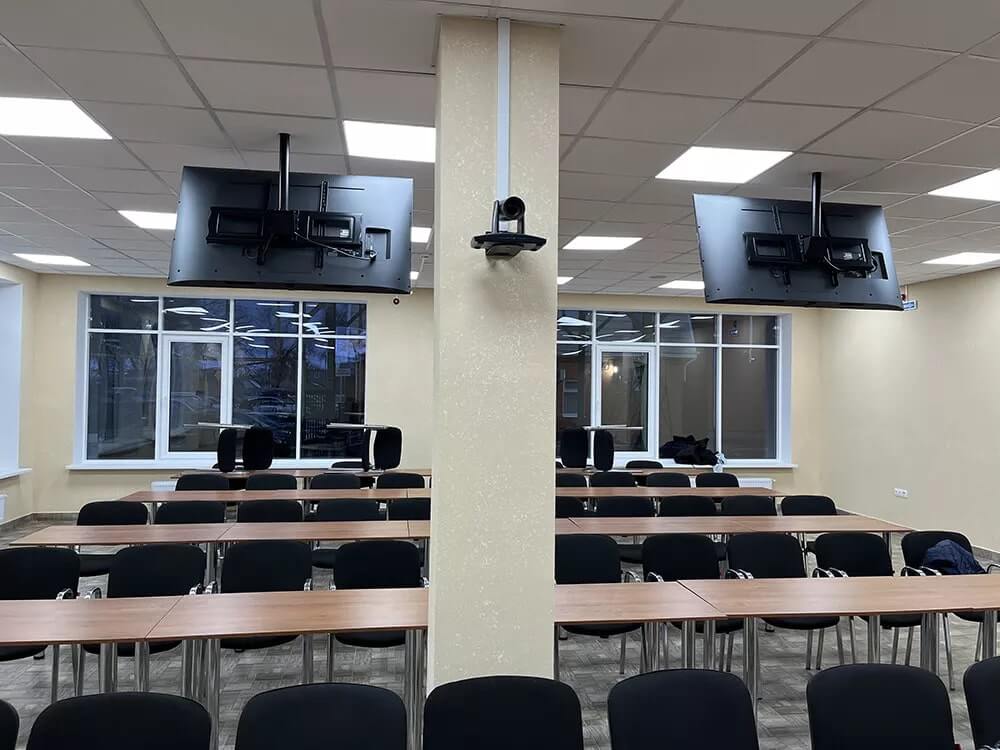

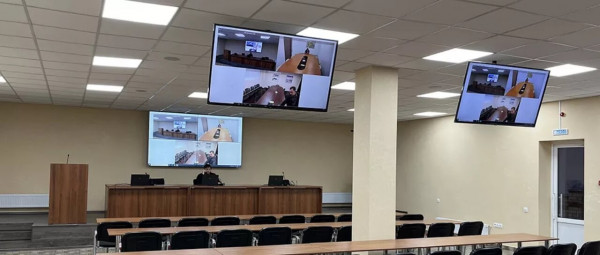

• Две профессиональные панели Diello с матрицами от LG подвешены на настенные кронштейны и служат для отображения конференции.Панели Diello обладают рядом весомых преимуществ. Дают четкую картинку. По техническим характеристикам не уступают моделям известных брендов, а стоят значительно дешевле. Более того, они всегда есть в наличии, что сокращает сроки выполнения проектов.
• Телевизор с диагональю экрана 55” используется в качестве мобильного средства отображения – в нужные моменты его можно подкатывать ближе к президиуму.
• Персональный монитор GeChic для председателя. На него дублируется изображение с трибуны докладчика.
• Для трансляции презентации используется новый моторизированный экран и современный проектор с проекционным соотношением 16:10. Он обладает хорошей контрастностью и большой яркостью.

• Видеомикшер AVMatrix совмещает в себе пульт управления камерами, а также включает в себя устройство для соединения видеопотоков с двух камер. С его помощью можно управлять камерами, а также микшировать различные виды изображения (например, делать картинку в картинке).
• Все функции переданы оператору. Он управляет камерами. Выводит с операторского места файлы туда, куда требует ситуация. На проектор, на монитор председателя, на экран позади президиума и на дублирующие панели. Управляет экраном: поднимает и опускает его.

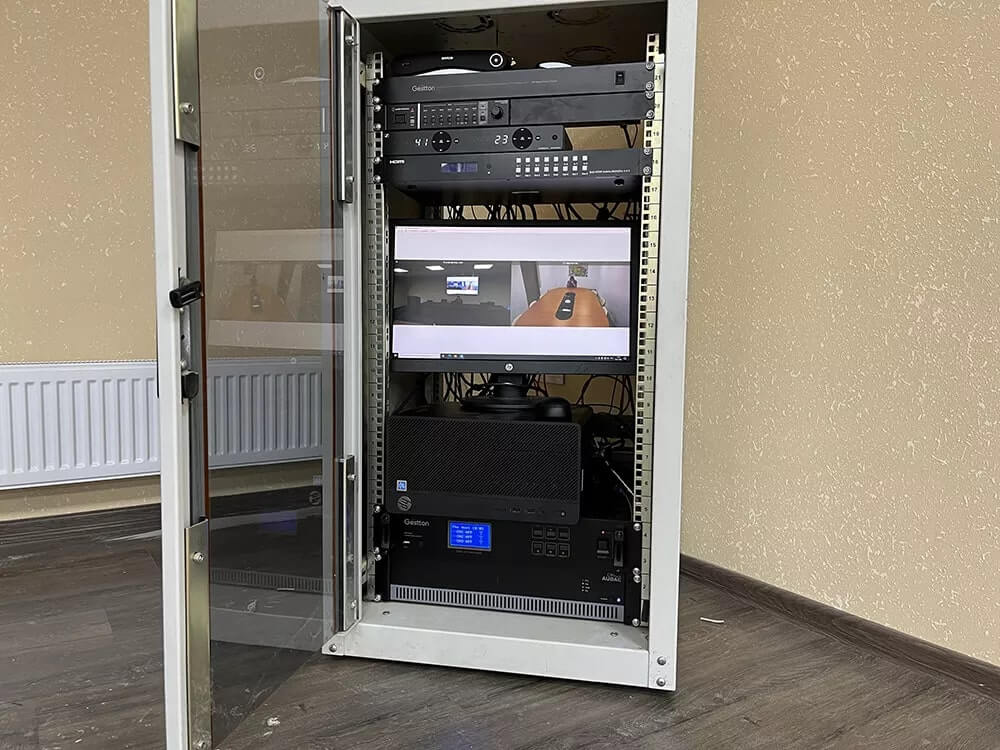

• Матричный коммутатор Prestel и видеомикшер AVMatrix – функциональная система переключения источников сигнала. Использование этого оборудование позволило значительно сократить траты на коммутацию.

Тип помещения:

Конференц-зал

Заказчик:

Агрофирма «Золотая нива»

Задача:

Решаем классическую задачу. Оснащаем конференц-зал площадью 100 м². Учитываем все особенности зала.

Погружаемся в задачу клиента

Требуется оснастить конференц-зал площадью около 100 м². 6 человек в президиуме, 1 — на трибуне, около 50 слушателей в зале. Подобрать и установить оборудование для проведения как локальных совещаний, так и ВКС. Учесть строгие требования к решению: хорошее качество звука и максимальный комфорт для участников совещаний.

С одной стороны, такие задачи считаются классическими. С другой, каждая из них содержит ряд особенностей, которые необходимо учитывать. Так было и в этот раз.

Что усложняло классическую задачу?

Фотографии проекта

Приступаем к решению

Особенность нашего подхода заключается в том, что мы скрупулезно подходим к изучению технического задания. На стадии проекта учитываем финансовую сторону проекта, продумываем функциональность решения и предусматриваем все технические вопросы. Все это позволяет оперативно выполнять проекты любой сложности.

Установленное AV-оборудование

Все чисто слышно даже в дальних углах зала. Звуком накрывается вся площадь помещения. Отдельно отметим следующее решение — в ходе конференции камера автоматически наводится на активный микрофон без помощи сторонних устройств. Для этого не требуется дополнительное оборудование, что экономит бюджет.

Тип помещения:

Многофункциональное пространство для онлайн-трансляций, конференций, вебинаров

Заказчик:

ПАО «МТС-Банк», г. Москва

Задача:

Устанавливаем мощную систему захвата звука и звукоусиления Sennheiser для мероприятий с участием до 90 человек.

Работаем в цифровом пространстве

«Медиарум» — часть масштабного обновления офиса ПАО «МТСБанк». Сотрудники Банка получили универсальное пространство для презентаций, видеоконференций, бизнес-мероприятий и образовательных проектов. Мобильность внутренней планировки позволила наращивать вместимость помещения до 90 человек, а комплекс AV-оборудования под управлением аудиоматрицы Tesira и системы автоматизации Crestron обеспечил мгновенную адаптацию настроек к любому формату мероприятия.

Нашей задачей стала доработка системы захвата звука и звукоусиления, чтобы сделать её такой же адаптивной, как архитектурное решение зоны «Медиарум».

Фотографии проекта

• Акустическое проектирование
• Подбор оборудования
• Предварительное тестирование
• Программирование интерфейсов
• Монтаж и пусконаладка

Особенности в помещении с высоким потолком и их влияние на звук

В переговорной высокие потолки (5 м), что плохо сказывается на акустических свойствах помещения. Однако отделка потолка выполнена в виде объемной решетки - панели Грильято.

Звук проходит через ячеистую структуру потолка и рассеивается в запотолочном пространстве, лишь частично отражаясь обратно. Таким образом, потолок Грильято уменьшает эффект эхо, увеличивает разборчивость речи и улучшает акустику помещения в целом. А также является стильным элементом дизайна - в переговорной недавно был завершен ремонт, и нам необходимо было провести скрытую проводку, ничего не повредив.

Исследуем помещение и звук

Хорошая акустика изначально заложена в проект помещения, но комбинация стекла и бетона в сочетании с особенностями планировки, которые обеспечивают сотрудникам максимальную мобильность, внесла определённый дисбаланс в распределение звука. В результате, сотрудники в разных точках зала оказались в неравных условиях — кто-то слышал докладчика, а кто-то шум офиса за стеклянной перегородкой.

Наши специалисты выполнили акустический расчёт и рекомендовали решение на основе двух микрофонных массивов Sennheiser TeamConnect Ceiling 2.

Почему мы использовали самые мощные направленные микрофонные массивы Sennheiser, чтобы сбалансировать звук?

• Стена, у которой расположены трибуна спикера и экран проектора, облицована звукопоглощающими акустическими панелями. Дерево, безусловно, улучшает акустику помещения, но противоположная стена не имеет звукопоглощающего покрытия — это цельностеклянная перегородка, которая отделяет «Медиарум» от оживлённого офиса и отлично отражает любые звуковые волны, включая фоновый шум
• Дополнительные места для участников мероприятий в «Медиаруме» вынесены на деревянные ступени с подушками. Ступенчатая структура хорошо рассеивает звуковые волны, но эффект отчасти нивелируется близостью стеклянной перегородки
• Пол в помещении выполнен из полированного бетона и обладает достаточно высокой звукоотражающей способностью. Само по себе это не критично, но, как мы помним, две из четырёх стен в помещении стеклянные — часть многократно отражённых звуковых волн возвращалась обратно в динамики

Все перечисленные особенности акустики в помещении удалось компенсировать благодаря технологии повышения качества передачи речи TruVoicelift и тонкой настройке аудиоматрицы Tesira.

Используем зональный принцип звукоусиления

В основе технологии TrueVoicelift настраиваемый алгоритм, который позволяет более гибко формировать настраиваемые лучи микрофонов и обеспечивает улучшенное управления зонами покрытия.

Каждый микрофонный массив Sennheiser TeamConnect Ceiling 2 несёт «на борту» 28 конденсаторных микрофонных капсюлей Sennheiser KE10. Мы задействовали два микрофонных массива (и 56 микрофонных капсюлей), чтобы охватить всё помещение. Технология повышения качества речи TrueVoicelift позволила компенсировать недостатки акустики и связанную с ними неразборчивость речи. Усиление звука производится не во всём зале, а в отдельных зонах — там, где участники должны услышать коллегу или лектора без дополнительных усилий.

Тестируем гипотезу и оборудование

Перед реализацией проекта мы на практике проверили эффективность решения с двумя микрофонными массивами Sennheiser TeamConnect Ceiling 2.

Мы установили оборудование, как планировалось, по обе стороны от экрана проектора и провели тестовые испытания системы звукоусиления. В процессе были скорректированы и доработаны настройки для подавления акустической обратной связи. Два микрофонных массива обеспечили высокую чёткость и разборчивость голоса в каждой точке помещения.

Оптимизируем звучание голоса

Технология TrueVoicelift позволяет не только компенсировать потерю громкости звука на расстоянии между говорящим и слушателем, но и оптимизировать звучание голоса за счёт дополнительных функций.

• Установка зоны, в которой спикер получает приоритет в системе звукоусиления над всеми остальными участниками мероприятия в зале
• Установка пяти запретных зон, позволяющих отсечь источники шума по вертикали и горизонтали
• Алгоритм подавления акустической обратной связи методом частотного сдвига (Frequency Shifter)
• Функция предотвращения эффекта акустической обратной связи Feedback Prevent Mute
• Функция подавления фонового шума Noise Gate

Добавляем оборудование в систему управления Crestron и аудиоматрицу Tesira

Финальным этапом нашего проекта стала интеграция кнопок управления микрофонными массивами в интерфейс управления Crestron и настройка аудиоматрицы Tesira с учётом новых функций. Показываем, как реализован функционал включения и выключения потолочных микрофонов.

Результат работы

• «Медиарум» для бизнес- и онлайн-мероприятий оснащен мощной системой звукоусиления на базе двух микрофонных массивов Sennheiser TeamConnect Ceiling 2
• Установленное оборудование совместимо с действующей системой видеоконференцсвязи
• Интерфейсы системы управления Crestron и аудиоматрицы Tesira доработаны для добавления нового функционала
• Заказчик доволен работой Smart-AV, это второй проект, который мы реализуем для «МТС Банка»

Использованное оборудование

• Проводной подвесной потолочный микрофонный массив Sennheiser TeamConnect Ceiling 2 (2 шт)
• Комплект для подвеса Sennheiser TC Ceiling Mic 2 SL CM SK к потолку (2 шт)
• Золотые руки специалистов Smart-AV : )

Тип помещения:

Конференц-зал на этапе ремонта

Заказчик:

ФГБУ «Объединённая больница с поликлиникой»

Задача:

Спроектировать и оснастить малый конференц-зал на 90 посадочных мест для проведения локальных совещаний и сеансов видеоконференцсвязи.

Крайне сжатые сроки реализации

Заказчик обратился к нам с задачей оснащения малого конференц-зала. При этом сроки реализации составляли всего одну неделю. Наши инженеры оперативно выехали на объект для осмотра зала и общения со строителями, которые на тот момент проводили ремонтные работы в помещении. Уже на следующий день мы предоставили заказчику схему с указанием всех каналов коммутации для штробления пола и стен, и закладки всех необходимых для реализации проекта кабелей.

Фотографии проекта

Выполняем задачу

А мы тем временем согласовали итоговую смету с заказчиком и закупили все необходимое оборудование, а именно:

28 декабря приступили к монтажу оборудования.

Параллельно инженеры монтируют и запускают мультимедийное оборудование, которое решено было расположить в трибуне.

Подключаем конференц-систему и делаем скрытый монтаж коммутационных блоков под столом президиума.

На все монтажные и пусконаладочные работы у наших специалистов ушло два рабочих дня, однако демонстрацию работы перенесли на январь, по окончании новогодних праздников.

Результат работы

Тип помещения:

Учебная аудитория

Заказчик:

Компания «Неофлекс», Москва

Задача:

Усиливаем голос, отсекаем шум, освобождаем руки спикера — модернизация системы звукоусиления в учебной аудитории компании «Неофлекс».

Качественный звук в каждой точке аудитории

Проект, реализованный для компании «Неофлекс», решил проблему захвата звука в помещении без лишних проводов и ручных микрофонов. Больше не нужно передавать микрофоны по залу, чтобы спикер мог общаться с аудиторией. Система, включающая два микрофонных массива Sennheiser и аудиопроцессор Biamp Tesira FORTE DAN VT4, безошибочно реагирует на голос в любой точке зала и передаёт его с чёткостью, не уступающей точечному озвучиванию.

Фотографии проекта

Модернизация вместо перестройки

«Неофлекс» — ведущий российский разработчик корпоративных ИТ-платформ и информационных систем. Компания управляет четырьмя центрами разработки в Москве, Саратове, Воронеже, Пензе. В штате более 700 сотрудников, которые так или иначе охвачены программами корпоративного обучения.

На определённом этапе несовершенство системы звуковоспроизведения стало влиять на темпы организации мероприятий (терялось время на подготовку помещения и настройку микрофонов), а главное — нарушать динамику общения на семинарах. Назрела модернизация звукового оборудования в аудитории, чтобы дать слово каждому, кто захочет высказаться.

Потолочные микрофонные массивы Sennheiser

Ключом к решению проблемы стали потолочные микрофонные массивы, которые обеспечивают захват звука на всей площади помещения. Мы протестировали несколько вариантов: Shure, Biamp, Sennheiser. Лучше всего в условиях аудитории себя показала система Sennheiser TeamConnect Ceiling 2 с запатентованной технологией автоматического динамического формирования лучей направленных микрофонов.

Зона покрытия 60 м2

Благодаря динамическому формированию диаграммы направленности один микрофонный массив легко захватывает голос в радиусе 60 м2. При этом можно перемещаться по помещению, подавать реплики с любого ряда в зале или комментировать данные у проекционного экрана. В аудитории компании «Неофлекс» установлены два микрофонных массива — охвачено всё помещение.

Гибкая настройка лучей

Настройки микрофонного массива позволяют устанавливать приоритетную зону захвата (например, место спикера у проекционного экрана) и до 5 запретных зон, которые система будет игнорировать, чтобы отсечь нежелательные источники шума.

Интеграция по протоколу Dante

Sennheiser TeamConnect Ceiling 2 легко интегрируется с любой программной или программно-аппаратной системой для организации видеоконференций.

Если в аудитории потребуются дополнительные направленные микрофоны, их тоже можно подключить через аналоговый или цифровой аудиовыход DANTE.

Удобный интерфейс управления

Если в аудитории потребуются дополнительные направленные микрофоны, их тоже можно подключить через аналоговый или цифровой аудиовыход DANTE.

Аудиоплатформа Biamp Tesira Forte Dan VT4

Цифровой аудиопроцессор отвечает за централизованное управление всеми источниками аудиосигнала в учебной аудитории. Tesira FORTÉ DAN VT4 предоставляет 32 двунаправленных канала передачи цифрового аудио по протоколу DANTE, 4 аналоговых входа с технологией акустического эхоподавления, 4 аналоговых выхода, до 8 настраиваемых каналов для передачи звука по USB, 2-канальный интерфейс для IP-телефонии и интерфейс FXO.

Один цифровой процессор объединяет в себе функции матричного аудиомикшера, маршрутизатора, эквалайзера, инструменты динамической обработки звука, управления, мониторинга и диагностики. Настройки легко конфигурируются под текущие потребности через ПО Tesira.

Результат проекта

Микрофонные массивы Sennheiser аккуратно установлены в потолок и практически незаметны среди стандартных потолочных панелей. Система TeamConnect Ceiling 2 принципиально улучшила усиление звука, изоляцию нежелательных шумов и разборчивость речи на семинарах в аудитории.

Среди преимуществ решения стоит особо отметить гибкость настроек и удобный интерфейс управления: однажды сконфигурировав TeamConnect Ceiling 2, можно активировать заданный сценарий через вэб-интерфейс буквально за несколько кликов.
