Оснащение конференц-зала для ритейлера «Красное&Белое»

Тип помещения:

Конференц-зал на 30+ участников

Заказчик:

«Красное&Белое», офис в Москве

Задача:

Тестируем оборудование Shure и SmartCam в конференц-зале «K&Б», чтобы выбрать самые гибкие решения.

Заказчик: топ-ритейлер FMCG

Сеть «Красное&Белое» объединяет более 10 000 магазинов в 61 регионе России и входит в топ10 крупнейших продуктовых ритейлеров страны. Мы оснастили главный конференц-зал московского офиса «Красное&Белое» универсальным комплектом AV-оборудования, чтобы обеспечить премиальное качество звука и изображения во время сеансов ВКС.

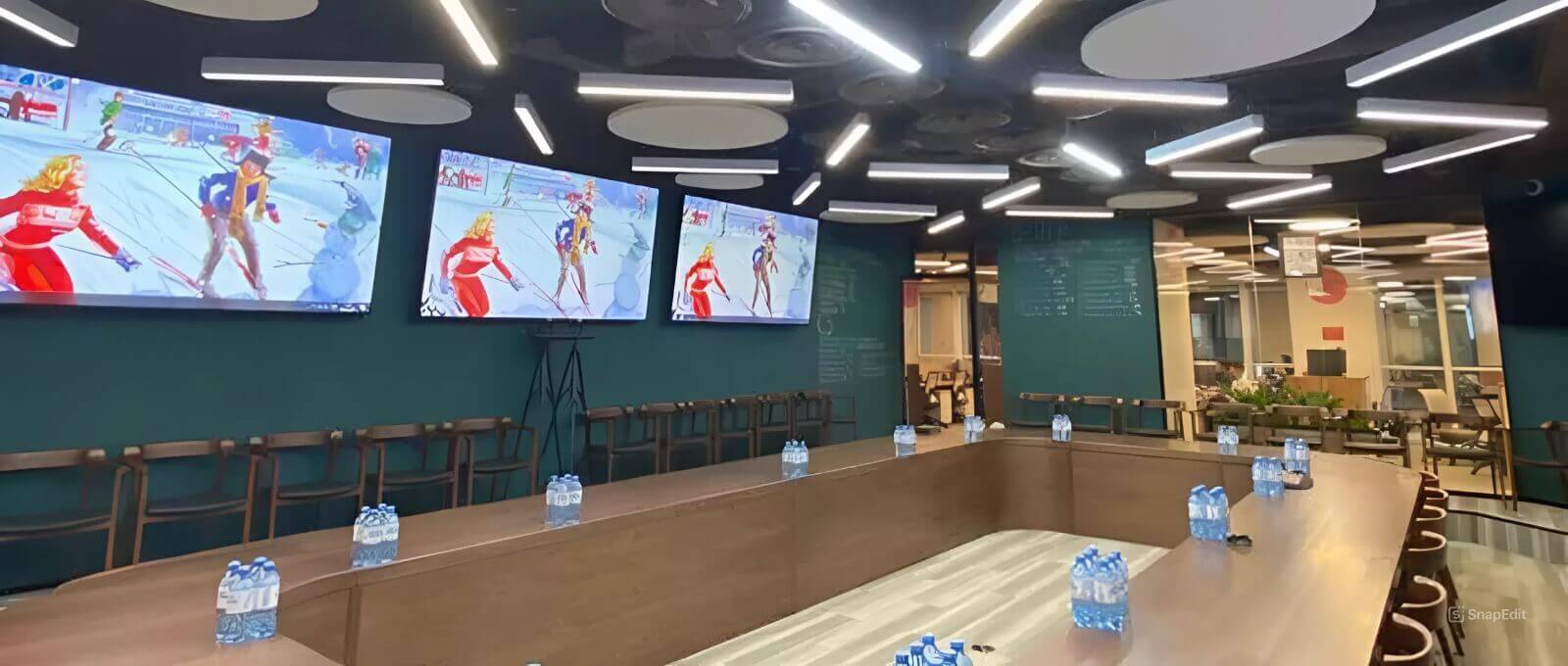

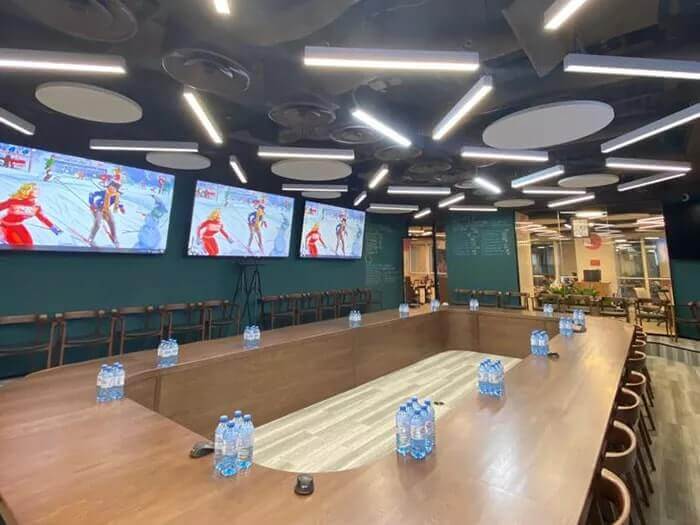

Фотографии проекта

Евгений Мищенко

Менеджер по работе
с клиентами

Услуги в рамках
проекта

Акустическое обследование
Подбор оборудования
Предварительное тестирование
Монтаж и пусконаладка

Задача: инфраструктура для видео-конференцсвязи

Разрабатывая проект мультимедийного оснащения, специалисты «Смарт-АВ» решали задачу с несколькими уровнями сложности:

бесшовная интеграция нового оборудования в действующую систему управления конференц-залом,
совместимость с существующей системой видео-конференцсвязи и работа с любыми программными клиентами ВКС без ограничений,
технологическая гибкость, качество звука и видео на высоте, независимо от того, насколько заполнен зал и как располагаются участники видеоконференции.

Идеи и решения, которые мы предлагаем заказчику, всегда можно проверить на практике. В конференц-зале мы протестировали потолочный микрофонный массив Shure MXA910 и комплект микрофонов граничного слоя Shure MXV 6/c. Тесты позволяют оценить не только качество звука, но и аспекты, связанные с настройкой и управлением. То есть понять, насколько комфортно будет работать с установленным оборудованием. Именно фактор управляемости стал решающим доводом в пользу Shure MXV 6/c.

Евгений Мищенко

Менеджер по работе с клиентами

Реализация проекта

Озвучивание конференц-зала обеспечивает новейшая двухполосная подвесная акустическая система AUDAC ALTI4, способная покрыть всю площадь помещения и создать звуковое давление до 95 дБ.

За захват, усиление и чёткую передачу речи в зале отвечает цифровая беспроводная система Shure Microflex® Wireless. В комплект входят микрофоны граничного слоя Shure MXV 6/c, база Shure MXW8 и док-станция. Компактные настольные микрофоны с кардиоидной диаграммой направленности (капсюль R185B) воспроизводят весь звуковой диапазон, необходимый для яркой и реалистичной передачи голоса.База Shure MXW8 позволяет работать с разными микрофонами на гусиной шее — длину и диаграмму направленности можно подбирать под спикера и мероприятие. Полный заряд аккумуляторов микрофонов и базы на док-станции занимает от 2 до 3 часов.

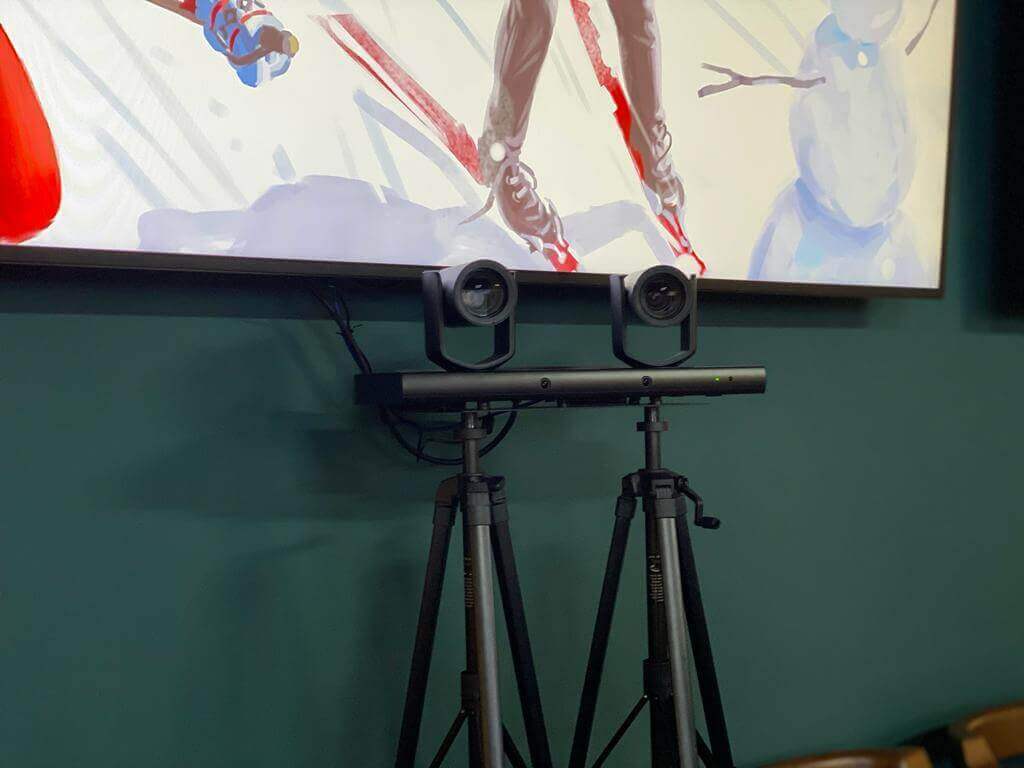

Двухкамерная система SmartCam A12 Voice Tracking успешно прошла тестирование в конференц-зале. Матрица 1/2.8" CMOS, 2.14MP, технологии интеллектуального анализа видео, оптический и цифровой зум 12x позволяют вести съёмку общих и портретных планов без оператора. Камера поддерживает интерфейс RS-232 и одновременную передачу видео по 3G-SDI и HDMI.

Установленное оборудование:

Подвесная акустическая система Audac ALTI4/B
Цифровая беспроводная система Shure Microflex® Wireless:
Микрофоны граничного слоя Shure MXV 6/c
Зарядная док-станция MXWNCS8 на 8 устройств
Цифровой передатчик для микрофонов на гусиной шее MXW8
Двухкамерная система SmartCam A12 Voice Tracking

Проблемы и решения

Дизайн потолка

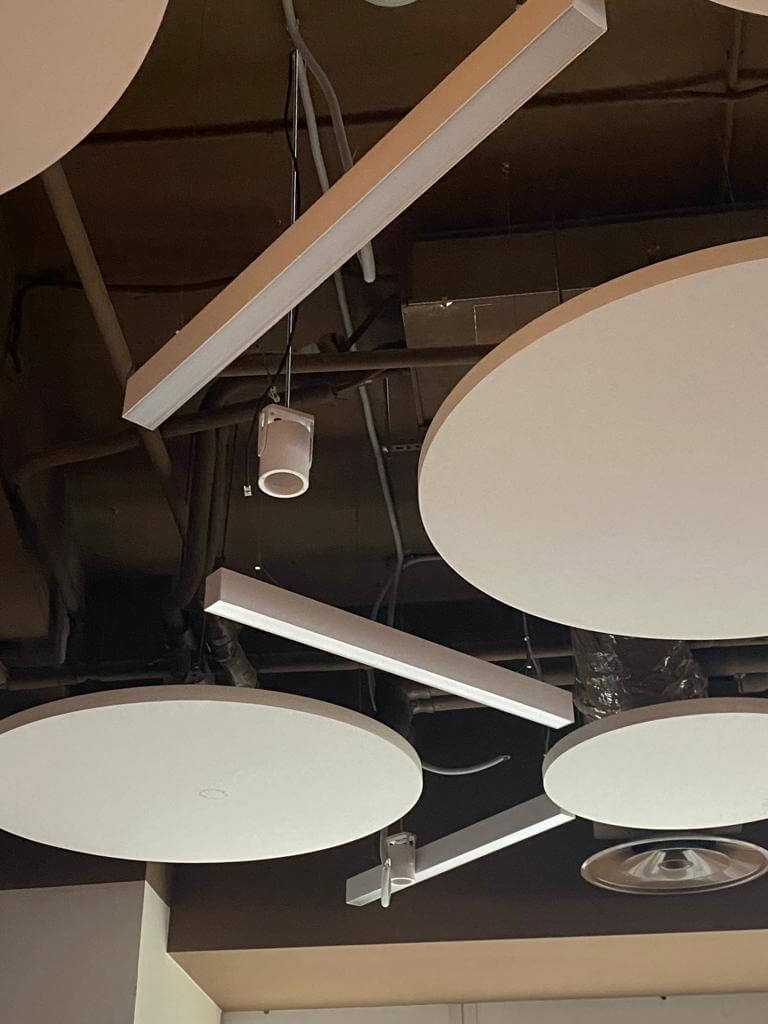

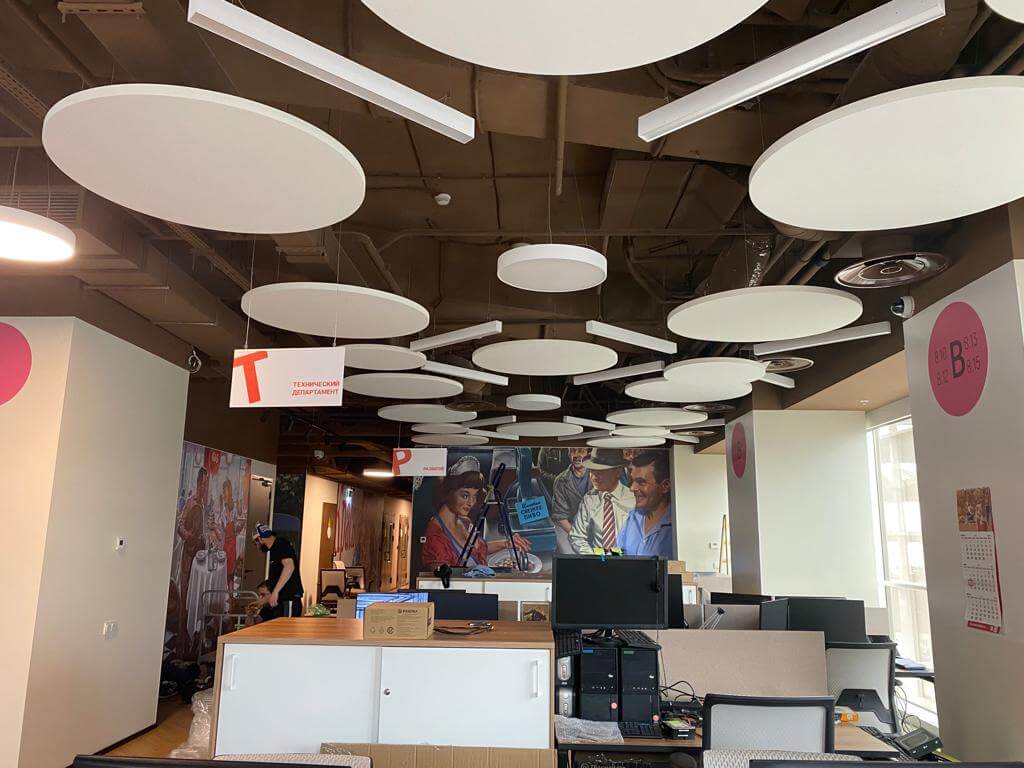

В конференц-зале высокий потолок, по которому проходит множество коммуникаций. За открытые каркасы и основания закреплены дизайнерские светильники.

Решение

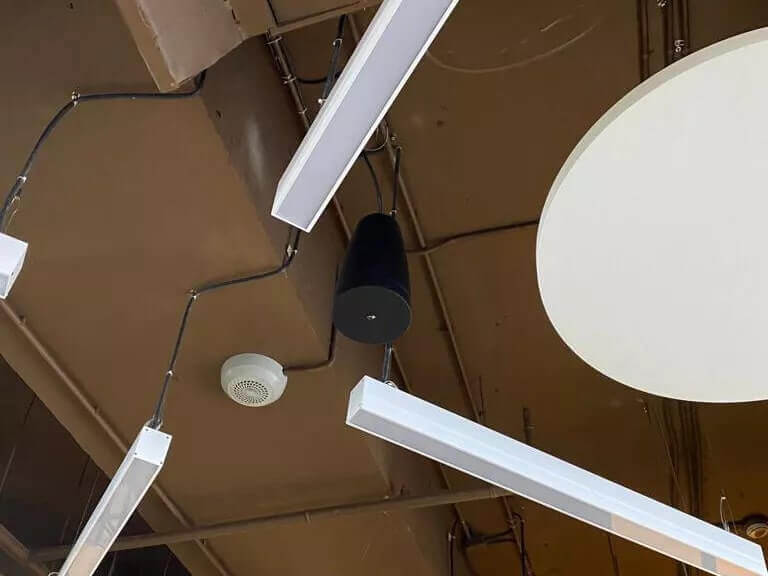

Акустическая система Audac ALTI4/B — идеальное решение для высоких потолков с открытым размещением инженерных сетей. Для подвеса в комплекте предусмотрен специальный страховочный трос, длина кабеля подключения — 3,5 м.

Беспроводные коммуникации

Приоритетом заказчика было беспроводное решение, которое обеспечит максимальное покрытие площади, возможность перемещаться по конференц-залу и естественно вести дискуссии.

Решение

Заряда аккумуляторов беспроводной системы Shure Microflex® Wireless хватает на целый рабочий день. Микрофоны Shure MXV 6/c обеспечивают потрясающее качество звука на комфортном удалении от стола и надёжное беспроводное покрытие в зоне диаметром до 50 метров.

Дистанционное управление

Центральное управляющее оборудование находится в серверной на расстоянии 30 метров от конференц-зала. Заказчик был заинтересован в том, чтобы по-максимуму реализовать возможности удалённого управления видеоконференцсвязью.

Решение

Система Shure Microflex® Wireless и камера SmartCam A12 Voice Tracking используют стандартные сетевые протоколы и хорошо совместимы с системами автоматизации и контроля сторонних производителей. Нет никаких препятствий для дистанционного управления включением, выключением и параметрами работы оборудования из серверной.
