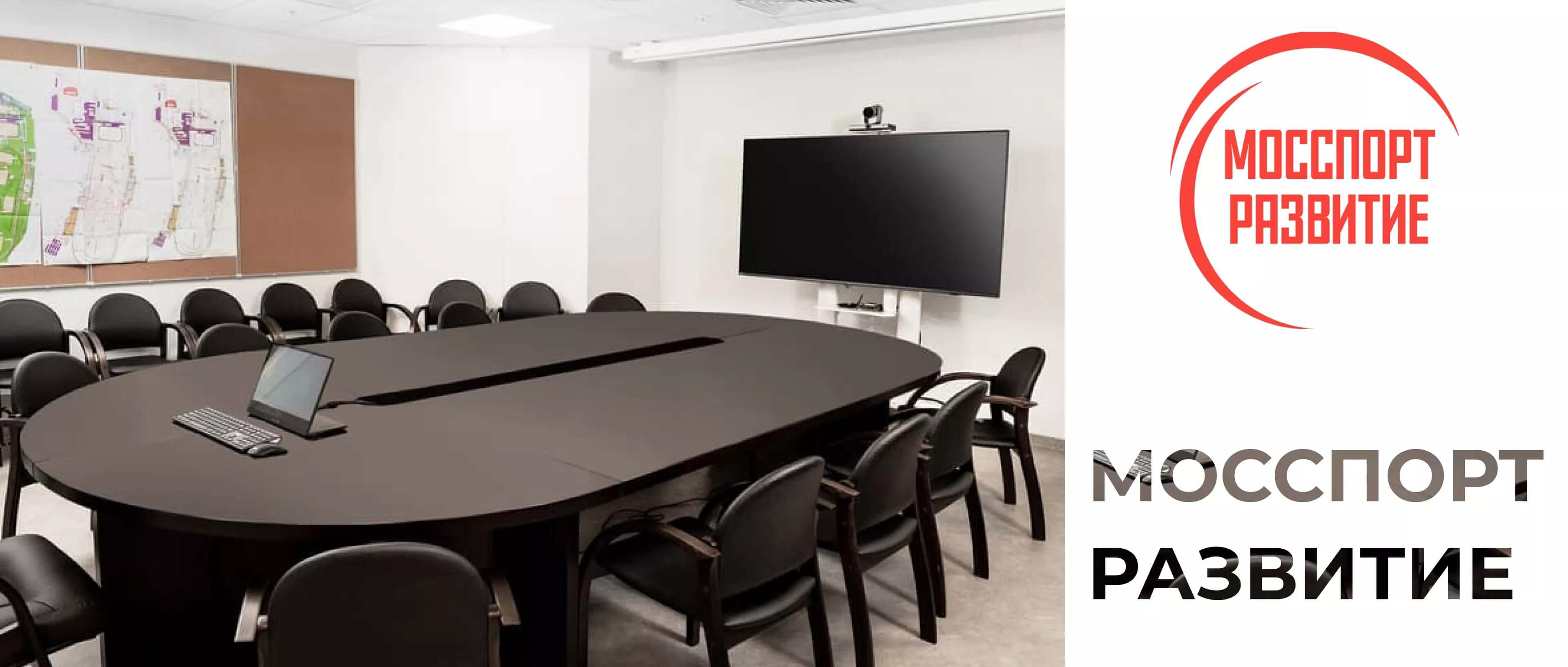

Многофункциональное помещение 2 в 1 для «Мосспортразвитие»

Многофункциональное помещение 2 в 1 для «Мосспортразвитие»
1059

Тип помещения:

Переговорная и учебная аудитория 35 м2 на 12-30 участников.

Заказчик:

АНО «Мосспортразвитие»

Задача:

Оснащение помещения, которое используется в качестве переговорной комнаты и учебной аудитории.

О задаче

Помещение площадью 35 м2 требовалось оснастить так, чтобы оно выполняло роль переговорной комнаты на 15 человек и учебной аудитории на 30 участников. Задачу можно назвать практически идеальной. Вот особенности, которые сделали ее такой.

№1.

Клиент четко понимал, что хочет.

Например, вот цитата из технического задания: «Организовать ВКС и предусмотреть возможность проведения обучения сотрудников. Внедрить BYOD-систему».

К слову, BYOD расшифровывается как Bring Your Own Device («принеси свое личное устройство»).

№2.

Мы четко понимали бюджет и под него подбирали необходимое оборудование.

№3.

Помещение с хорошими исходными данными. Под переговорную и учебную аудиторию была выделена часть опенспейса – та, в которой нет окон. Тем самым для работы проектора созданы оптимальные условия. Не нужно дополнительно решать вопросы затемнения. На полу ковролин – отличные акустические условия.

№4.

Мы приняли участие в проекте на этапе ремонта, что упрощало монтаж. Мы согласовали расположение оборудования (проектора и экрана), указали, где нужно сделать закладные, розетки, интернет-розетки.

Почему задача «практически идеальная»? Были сложности, которые наша команда с честью преодолела.

Фотографии проекта

Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Фотография проекта Мосспортразвитие
Антон Бессараб
Менеджер по работе
с клиентами
Задать вопрос
менеджеру
Услуги в рамках
проекта
  • Проектирование
  • Закупка и доставка оборудования
  • Монтаж

Какие сложности решали и решили?

Расположение проектора. На этапе ремонта помещения мы определили оптимальное место для его расположения. В ходе монтажа выяснилось, что по потолку именно в этом месте проходит балка. Пришлось ставить проектор немного ближе, чем нужно, и подбирать такое его положение, чтобы изображение было четким и симметричным.

Бюрократические вопросы. С ними мы сталкиваемся практически в каждом проекте. Этот не стал исключением. Сроки монтажа были сжатыми, а по требованию бизнес-центра шумные работы можно было проводить только после 20.00 и то после оформления необходимых разрешений. Каждый такой лишний шаг съедал драгоценные часы, но мы уложились в сроки.

Противостояние микрофона и вентиляции. Приточная вентиляция в помещении создает шум, который мог влиять на качество звука при ВКС. Чтобы исключить этот момент, мы калибровали микрофон со включенной на максимум приточной вентиляцией. В результате всех подружили. В помещении всегда свежий воздух, а микрофон дает кристальный звук.

Подобрали подходящий микрофон. Предложили модель Shure MXA710-4FT, которая оптимальна и по цене, и по характеристикам.

Результат: одно помещение выполняет роль переговорной комнаты и учебной аудитории.

Антон Бессараб
Менеджер по работе с клиентами
Задать вопрос менеджеру

Проведение видеоконференций

Когда проводится ВКС, у зрителей может создаться ощущение, что трансляцию ведет профессиональный оператор. Он наводит камеру на говорящего, кадрирует картинку, отслеживает и «ведет» выступающего. Роль такого профессионального оператора выполняет PTZ-камера SmartCam A12TH. В нее встроен микрофонный массив, который точно определяет местоположение говорящего, а благодаря 12-кратному оптическому зуму камера может взять говорящего в портретном режиме.

Чистый звук снимает Shure MXA710-4FT, а протокол Dante передает его зрителям в несжатой форме с практически нулевой задержкой и точной синхронизацией.

Для трансляции изображения используется дисплей Philips, а для директора предусмотрен свой экран с сенсорной панелью GeСhic для управления ходом конференции, например, добавлять новых участников, «передавать» кому-то слово и т.д.

Проведение обучения

Буквально одним кликом помещение трансформируется из переговорной комнаты в учебную аудиторию. Опускается большой 135” экран Matte White Projecta Compact Electrol, включается яркий, инсталляционный (не бытовой) проектор Optoma. Сотрудники всё видят и ничего не упускают. Экран мы специально подбирали под эту модель проектора, чтобы картинка была максимально четкой.

Участники могут передавать информацию на экран со своих устройств – с ноутбуков, смартфонов и планшетов на Android и iOS. Это делает процесс обучения лучше и информативнее. Отвечает за это BYOD-система Vivitek. Ее особенность в том, что подключение внешнего устройства выполняется одной кнопкой. Участник устанавливает приложение на ноутбук или мобильное устройство, нажимает на кнопку, и начинается трансляция. На это уходят считанные мгновения, и обучение не прерывается.

Отдельно отметим коммутатор Kramer VS-211X, который делает обучение более продуктивным. Его особенность в том, что он переключает изображение по активному сигналу. Если участники захотят посмотреть что-то с компьютера, то достаточно опустить экран, на который выводится изображение, передаваемое с компьютера. Нужно вернуться к презентации? Достаточно просто отключить компьютер, и система автоматически переключается на BYOD.

Установленное оборудование:

— Стойка мобильная для ТВ Digis DSM-P7106C для ВКС. Надежная и устойчивая.
Информационный дисплей Philips 75BFL2214/12. Используется только для проведения ВКС.
— Для офлайн-совещаний и обучения сотрудников заказчик использует экран с проектором: экран Projecta Compact Electrol 191×300 см (135") Matte White, лазерный проектор Optoma ZH406STx.
— Мини-ПК на базе Corei5.
PTZ-камера SmartCam A12TH с автонаведением на говорящего.
— Цифровой аудиопроцессор S-Track Tiger D88N. Работает по протоколу Dante.
— Потолочный микрофонный массив Shure MXA710-4FT.
— Сетевой аудиоинтерфейс Dante S-Track Ostrich DU22. Переходник, который позволяет подключить компьютер к Dante.
— Встраиваемая потолочная акустическая система AUDAC CELO5.
— Усилитель мощности AUDAC EPA252 для питания Audac Celo5. Используется, так как акустика пассивная, ее нужно запитать.
Коммутатор Kramer VS-211X – коммутатор 2×1 HDMI c автоматическим переключением входов по наличию сигнала с поддержкой разрешений до 4K 60 Гц (4:4:4) и технологии HDR.
— Система для совместной работы Vivitek NovoConnect NC-X300.
— Портативный монитор GeСhic M505T. С сенсорным экраном для директора.
— Удлинитель интерфейса HDBaset по IP Prestel EHD-4K100L.
Prestel ETP-USB2 комплект передачи USB 2.0 по витой паре до 50м.
